Šiuolaikinėse šildymo ir vėdinimo sistemose tokie terminai kaip „maišytuvas“, „aušintuvo įrenginys“ ar „oro šildytuvų prijungimas“ dažnai klaidina nepatyrusius vartotojus. Norint geriau suprasti šildymo prietaisų sistemas, svarbu išanalizuoti valdymo elementus, tokius kaip vožtuvai ir jų pavaros, kurios atlieka esminį vaidmenį reguliuojant šilumos nešiklio srautą ir temperatūrą.
Kas yra Vožtuvo Pavara?
Vožtuvo pavara - tai mechaninis įtaisas, kuris judina arba reguliuoja vožtuvą, pavyzdžiui, valdymo vožtuvą. Pavaros sumažina operatorių poreikį fiziškai judinti kiekvieną vožtuvą, kurį reikia valdyti. Jos leidžia vožtuvus valdyti nuotoliniu būdu, pavyzdžiui, iš valdymo pulto.
Vožtuvų pavaros užtikrina lengvą, greitą ir tikslų vožtuvų valdymą. Jos naudojamos valdymo vožtuvams su srauto reguliavimo vožtuvais arba droseliais, kurie automatiškai sumažina srautą. Pavaros yra įprastas komponentas visų tipų gamybos įrenginiuose ir yra naudojamos automatizuotuose pramoniniuose vožtuvuose vamzdynuose, maisto gamyklose, kasyklose, branduoliniuose procesuose, elektrinėse, naftos perdirbimo gamyklose ir nuotekų valymo įrenginiuose.
Pagrindiniai Vožtuvų Pavarų Tipai
Egzistuoja įvairūs vožtuvų pavarų tipai, kurie skiriasi savo veikimo principu ir pritaikymu:
- Rankinės pavaros
- Pneumatinės pavaros
- Elektrinės pavaros
- Hidraulinės pavaros
Rankinės pavaros
Rankinės vožtuvų pavaros gali perkelti vožtuvą į norimą padėtį nenaudodamos išorinio maitinimo šaltinio. Vietoj to, jose naudojamas krumpliaračių rinkinys, kuris, naudojant rankinį ratą, žvaigždžių ratą, svirtį ar kitą nuimamą įtaisą, sukuria didesnį išėjimo sukimo momento procentą nei įėjimo sukimo momentas. Daugelyje rankinių vožtuvų pavarų naudojami sliekiniai krumpliaračiai - mechaniniai įtaisai, perduodantys judėjimą tarp nesikertančių stačiakampių ašių.
Privalumai ir trūkumai
Rankinių vožtuvų pavarų privalumas yra tas, kad jos yra ekonomiškos, patikimos ir nepriklausomos nuo maitinimo šaltinio. Paprastai jos yra autonominės ir, kadangi atsidaro ir užsidaro panašiu judesiu, dažnai lengva nustatyti gedimą ar klaidos šaltinį. Pagrindinis trūkumas yra tas, kad jas kiekvieną kartą reikia valdyti rankiniu būdu, nes jos nėra automatinės.
Rankinių pavarų tipai
Rankiniai pavaros įrenginiai skirstomi į kelias kategorijas:
- Bazinė svirtis: dažniausiai naudojama mažiems ketvirčio apsisukimo vožtuvams, valdoma ilga rankena.
- Užrakinama svirties rankena: neleidžia vožtuvui netyčia atsidaryti ar užsidaryti.
- Ovalios rankenos: mažos alternatyvios rankenėlės, tinkamos, kai vožtuvas yra arti kitos įrangos.
- Rankiniai ratai: naudojami didesniems vožtuvams, kuriems reikalingas didelis sukimo momentas, dažnai drugelio tipo vožtuvuose.
- Rankiniai vožtuvai su ribiniais jungikliais: informuoja valdymo sistemą apie vožtuvo padėtį, net jei valdymas yra rankinis.
Pneumatinės pavaros
Pneumatinės pavaros suslėgtu oru pasuka vožtuvą, naudojant oro slėgį stūmokliui arba diafragmai, pritvirtintai prie vožtuvo koto. Dėl savo patvarumo ir paprastos konstrukcijos pneumatinės pavaros yra labiausiai paplitęs automatinio arba pusiau automatinio vožtuvų valdymo įtaisų tipas. Nors šiam metodui nereikia variklio, elektra reikalinga, jei komponentas naudojamas su solenoidiniu arba vidiniu valdymo vožtuvu.
Veikimo principas

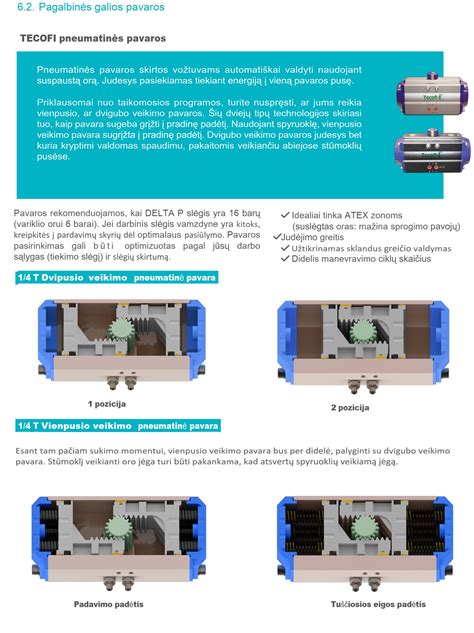

Pneumatinės pavaros veikimo principas apima suslėgto oro panaudojimą, kad būtų paskatintas kelių kombinuotų pneumatinių stūmoklių grupių judėjimas pavaroje. Ši jėga perduodama į siją ir vidinį kreivės takelį, kuris suka tuščiavidurį veleną. Suspaustas oras oro disku tiekiamas į kiekvieną cilindrą. Keičiant oro įleidimo ir išleidimo padėtį, keičiama veleno sukimosi kryptis.
Dažniausiai kartu su dvigubo veikimo pneumatine pavara naudojamas dviejų padėčių penkių krypčių solenoidinis vožtuvas. Šis vožtuvas valdomas dviem padėtimis: įjungta ir išjungta. Penkių krypčių solenoidinis vožtuvas turi penkis kanalus ventiliacijai: vienas iš jų yra sujungtas su oro šaltiniu, du iš jų yra sujungti su dvigubo veikimo cilindro išorinės oro kameros įleidimo ir išleidimo anga, ir du yra sujungti su vidinės oro kameros įleidimo ir išleidimo anga. Išmanusis ekrano prietaisas naudojamas vožtuvo darbinei būklei stebėti ir vožtuvo veikimui valdyti, stebėdamas vožtuvo darbinę būseną per du padėties jutiklius.
Pneumatinių pavarų tipai
Oro slėgis pneumatinėmis vožtuvų pavaromis paverčiamas tiesiniu arba sukamuoju judesiu:
- Diafragminės pavaros: naudoja suslėgtą orą plonai, lanksčiai membranai judinti. Tiekia orą viena kryptimi, gali būti tiesioginio arba atvirkštinio veikimo. Pasižymi tvirtumu, lengvumu, paprastumu ir greitu veikimu, bet gali trūkti tikslaus padėties valdymo.
- Stūmoklinės pavaros: naudojamos, kai diafragminės pavaros galios nepakanka. Stūmoklis įdedamas į cilindrą, veikiamą suslėgto oro. Yra vieno arba dvigubo veikimo modeliai.
- Dvigubo veikimo vožtuvai: valdomi suslėgtu oru. Nutrūkus elektros tiekimui, rutulinis vožtuvas grįžta į uždarytą padėtį. Tinka naudoti, kai ciklų skaičius yra nuo mažo iki didelio.
- Spyruokliniai atbuliniai vožtuvai: apsauginė spyruoklė laiko rutulinį vožtuvą uždarytą, kol vožtuvui atrakinti naudojamas oras. Tai užtikrina, kad vožtuvas liktų uždarytas dingus elektrai arba suslėgto oro tiekimui.
- Solenoidiniai vožtuvai: reguliuoja pneumatinės pavaros oro srautą. Gali būti valdomi nuotoliniu būdu arba montuojami kartu su pačia pavara.

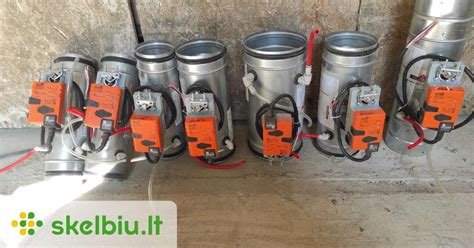

Elektrinės pavaros
Elektrinės vožtuvų pavaros montuojamos ant vožtuvų ir, gavusios signalą, naudoja išorinį maitinimo šaltinį, kad automatiškai perkeltų vožtuvą į idealią padėtį. Norint sukurti reikiamą sukimo momentą, krumpliaračių komplektą varo vienfaziai, trifaziai, kintamosios arba nuolatinės srovės varikliai. Jos pasižymi dideliu tikslumu ir greitu reagavimo laiku.
Elektrinių pavarų tipai
- Rotaciniai elektriniai vožtuvų pavaros mechanizmai: naudojami rutuliniams, drugelio ir kamštiniams vožtuvams, kurie pasisuka bent ketvirtį apsisukimo.
- Linijiniai elektriniai vožtuvų pavaros mechanizmai: naudojami su sklendėmis, užspaudžiamaisiais, rutuliniais, diafragminiais ir kampiniais vožtuvais, turinčiais judantį kotą. Efektyviai veikia esant mažiems tolerancijos nuokrypiams.
Hidraulinės pavaros
Hidrauliniai pavaros mechanizmai yra hidrauliniai įtaisai, varomi suslėgtais skysčiais, tokiais kaip hidraulinis skystis. Esant tokiam pačiam dydžiui, jie paprastai yra galingesni nei pneumatiniai pavaros mechanizmai.
Hidraulinių pavarų tipai
- Rotacinės hidraulinės pavaros: naudojamos vožtuvams su sukamuoju judesiu, pvz., drugelio, rutuliniams ir kištukiniams vožtuvams.
- Linijiniai hidrauliniai pavaros mechanizmai: judina kotą, kuris valdo uždarymo elementą, kad būtų judinamas linijinis vožtuvas, įskaitant vartų, suspaudimo, rutulinius ir diafragminius vožtuvus.

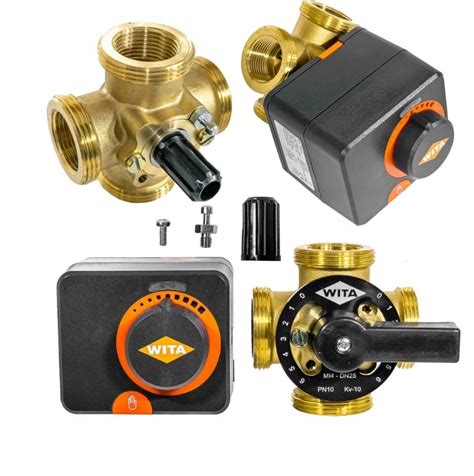

Trijų Krypčių Vožtuvas su Pavara ir Jo Veikimas
Trijų krypčių vožtuvas su pavara yra labai praktiškas įrenginys, atliekantis svarbų vaidmenį šiuolaikinėse šildymo ir vėdinimo sistemose. Paprasčiausiai tariant, tai yra valdymo elementas, kuris reguliuoja šilumnešio srautą tarp dviejų skirtingų kontūrų. Pavyzdžiui, namuose gali būti ir grindų šildymas, ir radiatoriai - trijų krypčių vožtuvas padeda paskirstyti šilumą tarp šių sistemų.
Elektrinė pavara ant vožtuvo veikia kaip protingas varikliukas, kuris suka vožtuvo kaištį pagal gautus signalus iš termostato ar valdymo sistemos. Tai leidžia valdyti temperatūrą automatiškai, nereikalaujant rankinio įsikišimo. Tai ypač patogu sudėtingose šildymo sistemose su keliomis zonomis ar skirtingais temperatūros režimais. Dažniausiai tokie vožtuvai su pavaromis sutinkami daugiabučiuose namuose, pramoninėse patalpose, biuruose ar privačiuose namuose su moderniais šildymo sprendimais. Jie leidžia ne tik patogiai valdyti temperatūrą, bet ir sutaupyti energijos, nes šiluma tiekiama tik ten ir tiek, kiek reikia.

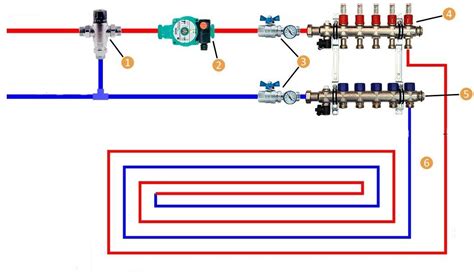

Maišymo mazgai ir temperatūros reguliavimas
Maišymo mazgai naudojami norint gauti reikiamą aušinimo skysčio temperatūrą. Jie maišo du skirtingus skysčius (terpes) šildymo sistemose. Pagal sanitarinius standartus, grindų paviršiaus temperatūra negali viršyti 31 °C, o darbo aplinkos temperatūra vamzdžiuose turėtų būti ne didesnė kaip 55 laipsniai. Kadangi katilas aušinimo skystį gali pašildyti iki 95 °C, į grindinio šildymo kontūrą jo negalima nukreipti tiesiogiai. Todėl, norint sumažinti darbo terpės įšilimo laipsnį, sumontuojamas maišymo blokas, kuriame maišomi skirtingos temperatūros aušinimo skysčio srautai.
Maišymo principai
Yra du pagrindiniai maišymo tipai:
- Nuoseklus maišymo tipas: yra efektyviausias energiją taupantis ir produktyvesnis maišymo būdas. Visas siurblio srautas eina į grandinę, kuri kontroliuoja aušinimo skysčio temperatūrą. Grįžtamojo šilumos nešiklio iš maišymo įrenginio temperatūra yra žemiausia, kas, pasak šilumos inžinerijos, padidina šilumos perdavimo galią. Šis maišymo tipas būtinai įgyvendinamas žemos temperatūros šildymo sistemose.
- Lygiagretus maišymo tipas: siurblio srautas paskirstomas skirtingose maišymo bloko pusėse. Aušinimo skysčio, iš kurio pašalinamas maišymo įrenginys, temperatūra yra lygi maišymo įrenginio nustatymo temperatūrai. Tai nėra efektyvu energijos požiūriu ir tinka aukštos temperatūros šildymo sistemoms.
Energetiniu požiūriu efektyviausias yra nuoseklus maišymo įrenginys su trijų krypčių centriniu maišymo vožtuvu.
Oro šildytuvo veikimo principas su maišymo mazgu
Karštas vanduo iš šildymo tinklo arba iš katilo patenka į šildytuvo maišymo įrenginį. Pirmiausia, jis praeina per filtro nusodintuvą, kur išvalomas nuo mažų nešvarumų dalelių. Tada vanduo praeina per trijų krypčių vožtuvą, čia jis maišosi su grįžtančiu vandeniu, gautu iš tiekiamo oro šildytuvo. Galiausiai, eidamas per cirkuliacinį siurblį, jis patenka į ventiliacijos bloko šildytuvą. Atvėsintas vanduo iš oro šildytuvo grįžta į ventiliacijos įrenginio maišymo bloką, dalis jo patenka į šildymo tinklą, o dalis - į trijų krypčių vožtuvą, kur jis maišosi su karštu vandeniu iš šilumos tinklo arba katilo.
Vėdinimo įrenginio šildytuvo maišymo bloko trijų krypčių vožtuvo padėtis keičiama jo servo pavara. Ji gauna signalą iš vėdinimo įrenginio valdymo bloko, kuris savo ruožtu gauna kanalo temperatūros jutiklio ir grįžtamojo vandens jutiklio, sumontuoto ant šildytuvo, rodmenis. Jei grįžtančio vandens temperatūra nukrenta žemiau nustatytos vertės, trišakis vožtuvas atsidaro 100%, kol grįžtamo vandens temperatūra pakils iki nustatytos minimalios vertės.
Oro šildytuvo šildymo reguliavimas
Norėdami kontroliuoti šildymo procedūrą, vykstančią prietaiso vamzdynų bloke, galite naudoti vieną iš dviejų būdų: kiekybinį arba kokybinį.
- Kiekybinis: šis pasenęs reguliavimo būdas susiduria su neišvengiamu ir nuolat kintančiu šilumos nešiklio vartojimu. Jis nėra racionalus, nes suvartoto aušinimo skysčio tūris nuolat kinta.
- Kokybinis: efektyvesnis būdas, užtikrinantis proceso tiesiškumą, nepriklausomai nuo valdymo vožtuvo padėties. Aušinimo skysčio kiekis visiškai nesikeičia. Šis metodas maksimaliai apsaugo šildytuvą nuo galimo užšalimo, nes į jį nuolat teka vanduo. Visa tai tapo įmanoma tik dėl to, kad šildytuvo grandinėje yra sumontuotas vandens siurblys. Kokybės kontrolė apima trijų taktų koto vožtuvo ir tam skirto siurblio naudojimą, kurie padidina šildytuvo ir visos sistemos efektyvumą.
Valdymo vožtuvas yra toje vietoje, kur šilumos nešiklis patenka į šildytuvą. Jis valdo visą maišymo procedūrą. Jei grandinė uždaryta, atsiranda vidinė cirkuliacija; jei jis yra atidarytas, tada aušinimo skystis nebekartoja.

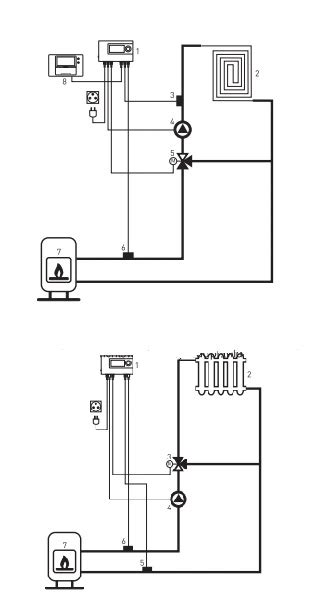

Maišymo mazgų schemos pavyzdžiai
Oro šildytuvo vamzdynai gali būti pastatyti pagal kelias schemas. Praktikoje dažnai naudojama tipinė schema, kurios dizainas yra paprastas, o patikimumas yra gana didelis.
1 schema (maišymo vienetas AQUAMIX 2)
Valdymo vožtuvas ir elektrinė pavara užtikrina sklandų oro šildytuvo galios reguliavimą. Kai vožtuvas yra visiškai atidarytas, visas aušinimo skystis iš tiekimo tinklo praeina per šildytuvą, taip užtikrinant maksimalią oro šildymo galią. Uždarius dvipusį vožtuvą, grįžtamasis šilumos nešiklis iš šildytuvo patenka per maišymo liniją į tiekimo liniją, kur jis maišosi su šilumos nešikliu iš tiekimo linijos. Kai visiškai uždaromas dvikryptis vožtuvas, visa grįžtama šildymo terpė iš oro šildytuvo teka atgal į tiekimo liniją. Reguliavimo vožtuvas reguliuoja maišymo linijos varžą.
2 schema (maišymo įrenginys AQUAMIX 3)
Valdymo vožtuvas užtikrina šildymo terpės srautų iš tiekimo vamzdyno ir grįžtamojo šildymo terpės iš oro šildytuvo maišymą. Pradinėje padėtyje trijų krypčių vožtuvas yra visiškai uždarytas grįžtamajam šilumos nešėjui iš maišymo linijos ir yra visiškai atidarytas šilumos nešėjui iš tiekimo linijos A-AB. Kai vožtuvas užsidaro, aušinimo skysčio srautas iš tiekimo dujotiekio sumažėja, o aušinimo skysčio srautas iš maišymo linijos padidėja. Galutinėje B-AB padėtyje trijų krypčių vožtuvas visiškai uždaro skysčio srautą iš tiekimo linijos ir užtikrina grįžtamojo šilumos nešiklio srautą iš šildytuvo į jo tiekimo liniją. Cirkuliacinis siurblys kompensuoja maišymo įrenginio elementų varžą ir cirkuliuoja aušinimo skysčiu išilgai vidinės grandinės per maišymo liniją. Skysčio cirkuliacijos tūris per šildytuvą išlieka pastovus, o grįžtančio šilumos nešiklio iš šildytuvo priemaiša užtikrina šilumos nešiklio temperatūros reguliavimą šildytuvo tiekimo linijoje, taip reguliuojant oro šildymo galią. Be sklandaus oro šildytuvo oro šildymo galios reguliavimo, maišymo įrenginys palaiko šilumos tiekimo tinklo grįžtamojo šilumos nešiklio temperatūrą.
Montavimo ir Prijungimo Ypatybės
Prieš pradedant montavimo darbus, būtina gerai pasirengti. Pirmiausia - išjunkite šildymo sistemą ir palaukite, kol ji atvės. Jei sistemoje yra slėgis, jį būtina nuimti ir išleisti vandenį iš tos sistemos dalies, kur montuosite vožtuvą. Pasitikrinkite, ar turite visus reikalingus įrankius: veržliarakčių, sandarinimo medžiagų (pakuotės ar tefloninės juostos), galbūt vamzdžių pjaustytuvo. Taip pat pravers skysčio lygio matuoklis, kad vožtuvas būtų sumontuotas tinkamoje padėtyje. Atidžiai perskaitykite gamintojo instrukciją, nes skirtingų gamintojų vožtuvai ir pavaros gali turėti savo ypatumų, pavyzdžiui, konkrečią pradinę padėtį, į kurią jas reikia nustatyti prieš montavimą.
Vožtuvo korpuso montavimas į sistemą
Pirmiausia reikia nustatyti tinkamą vožtuvo montavimo vietą, dažniausiai šildymo sistemos paskirstymo mazge. Svarbu, kad vožtuvas būtų lengvai pasiekiamas. Atkreipkite dėmesį į srauto kryptį - ant vožtuvo korpuso visada yra rodyklė. Prijungdami vožtuvą prie vamzdžių, naudokite tinkamą sandarinimo medžiagą (pakuotę ar tefloninę juostą). Užsukite rankomis, tada veržliarakčiu pritvirtinkite, bet nepersistenkite, kad nepažeistumėte sriegio. Jei naudojami flanšiniai prijungimai, būtinai naudokite tarpines ir veržles tvirtinkite kryžminiu būdu.
Elektrinės pavaros montavimas ir fiksavimas
Kai vožtuvo korpusas sumontuotas, laikas uždėti elektrinę pavarą. Patikrinkite, ar jūsų pavara tinka konkrečiam vožtuvui. Prieš uždėdami pavarą, patikrinkite vožtuvo kaištį - jis turi laisvai suktis rankomis. Dauguma pavarų turi fiksavimo mechanizmą (spaustuką ar varžtą). Uždėkite pavarą ant vožtuvo kaištio taip, kad ji tiksliai užsifiksuotų. Kai kurios modernios pavaros turi pozicijos indikatorių - patikrinkite, ar jis veikia.
Elektros prijungimas ir valdymo signalų sujungimas
Pirmiausia įsitikinkite, kad maitinimas išjungtas ir patikrinkite testeriu, ar tikrai nėra įtampos. Elektrinės pavaros paprastai dirba su 230V kintama srove arba 24V nuolatine srove. Pavaros paprastai turi maitinimo laidus, valdymo signalo laidą ir bendrą laidą. Valdymo signalas gali būti 0-10V analoginis, moduliuotas (PWM) arba skaitmeninis. Laidus junkite per spaustuvus ar gnybtelius, užtikrinant tvirtą jungtį ir nepaliekant atvirų laidininkų dalių.
Sistemos Paleidimas ir Pirminis Testavimas
Kai viskas sumontuota ir sujungta, laikas viską patikrinti etapais. Pirmiausia pripildykite sistemą vandens ir atidžiai patikrinkite, ar nėra nuotėkių. Jei aptinkate drėgmės, išjunkite sistemą, nuleiskite slėgį ir pašalinkite problemą.
Kai įsitikinsite, kad viskas sandaru, įjunkite pavarą be valdymo signalo. Pavara turėtų nueiti į numatytąją padėtį. Dabar rankiniu būdu (jei pavara turi tokią funkciją) arba per valdymo sistemą pabandykite pakeisti vožtuvo padėtį ir stebėkite, ar pavara reaguoja ir ar vožtuvas juda. Patikrinkite temperatūrų skirtumus skirtinguose kontūruose. Jei vožtuvas uždarytas vienam kontūrui, jo temperatūra turėtų kristi, o kito - kilti.
Dažniausios Klaidos ir Kaip Jų Išvengti
- Neteisingas vožtuvo orientavimas: visada atsižvelkite į srauto krypties rodyklę ant vožtuvo korpuso.
- Nepakankamas sandarinimas: naudokite pakankamai sandarinimo medžiagos, kad išvengtumėte nuotėkių.
- Netinkamas pavaros ir vožtuvo suderinimas: visada patikrinkite suderinamumą tarp skirtingų gamintojų komponentų.
- Elektros jungimo klaidos: atidžiai sekite jungimo schemas ir patikrinkite įtampas testeriu.
- Nepakankamas sistemos išorinimas: po montavimo būtinai išorinkite sistemą per specialius ventiliuojančius vožtuvus, kad pašalintumėte orą.
Techninė Priežiūra ir Ilgalaikis Eksploatavimas
Sumontuotas ir tinkamai veikiantis vožtuvas su pavara nereikalauja daug dėmesio, bet visiškai jo pamiršti negalima. Bent kartą per metus, ypač prieš šildymo sezoną, verta patikrinti sistemos būklę. Patikrinkite, ar pavara laisvai juda ir nėra užstrigusi. Apžiūrėkite elektros junginius, ar nėra korozijos ar pažeidimų. Stebėkite sistemos efektyvumą - jei pastebite, kad tam tikros zonos šyla prasčiau arba energijos sąnaudos išaugo, gali būti problemų su vožtuvo sandarumu arba pavaros valdymu. Kai kurios pavaros turi keičiamas dalis, pavyzdžiui, krumpliaračius ar guolius, kuriuos pakeitus galima prailginti pavaros tarnavimo laiką.
Norint, kad tiekiamo vėdinimo sistemos šildytuvai veiktų teisingai ir nenutrūkstamai, svarbu laikytis šių eksploatavimo taisyklių:
- Išlaikyti tam tikrą pastato oro sudėtį pagal GOST 12.1.005-88.
- Diegti ir eksploatuoti pagal gamintojo rekomendacijas.
- Niekada netiekti aušinimo skysčio, kurio temperatūra viršija 190 °C.
- Užtikrinti, kad šilumokaičio skysčio terpės slėgis būtų 1,2 MPa.
- Šildyti šaltą patalpą tolygiai, neviršijant 30 °C per valandą temperatūros kilimo.
- Užtikrinti, kad oro temperatūra aplink įrenginį nenukristų žemiau 0 °C, kad išvengtumėte šilumokaičio vamzdžių sprogimo.
- Didelės drėgmės patalpose įrengti IP66 ar aukštesnės apsaugos laipsnio įrenginius.
Gedimo atveju gamintojai nerekomenduoja remontuoti įrangos patiems; geriau kreiptis į aptarnavimo centro specialistus.
