Laivo vairo mechanizmas - tai sudėtingas įrenginys, leidžiantis valdyti laivą, keičiant jo judėjimo kryptį. Tai yra esminis saugaus ir efektyvaus laivo navigacijos komponentas. Šiame straipsnyje išnagrinėsime, kaip veikia laivo vairo mechanizmas, aptarsime įvairius jo tipus ir panagrinėsime kiekvieno tipo privalumus bei trūkumus.
Vairo Mechanizmo Pagrindai
Vairo mechanizmas, paprasčiausiai tariant, yra sistema, kuri leidžia laivo kapitonui arba automatinės valdymo sistemos operatoriui pasukti laivo vairą (arba vairus) ir taip pakeisti laivo kursą. Šiuo procesu paprastai siekiama arba palaikyti esamą kursą esant išoriniams poveikiams (vėjas, srovės), arba pakeisti kursą siekiant pasiekti norimą kelionės tikslą. Vairo mechanizmas yra sudarytas iš kelių pagrindinių komponentų, įskaitant vairą, vairo pavarą, valdymo sistemą ir, priklausomai nuo tipo, hidraulinę sistemą.
Vairas (Krypties Vairas)
Vairas yra panardintas vertikalus plokštės paviršius, esantis laivo gale (dažniausiai). Jis pasukamas aplink vertikalią ašį. Kai vairas pasukamas, jis sukuria hidrodinaminę jėgą, kuri stumia laivo galą į priešingą pusę, taip sukdamas laivą. Vairo efektyvumas priklauso nuo jo dydžio, formos, laivo greičio ir pasukimo kampo.
Šioje vietoje svarbu patikslinti terminus: laivo vairas (angl. rudder) iš tikrųjų yra po korpusu esanti plokštė (ar kelios plokštės), kuri sukiojasi į šalis, keisdama laivo judėjimo kryptį. Tuo tarpu apvalus valdymo įrenginys, kurį siejame su vairavimu, vadinamas vairaračiu (angl. steering wheel). Šiame straipsnyje, siekiant aiškumo, „vairo mechanizmu“ apibrėžiama visa laivo krypties valdymo sistema.
Vairo Pavara
Vairo pavara yra mechanizmas, kuris perduoda jėgą iš valdymo sistemos į vairą. Ji sustiprina kapitono arba automatinės sistemos valdymą, kad būtų galima pasukti vairą, nepaisant didelių hidrodinaminių jėgų, veikiančių vairą. Vairo pavaros gali būti mechaninės, hidraulinės, elektrinės arba kombinuotos, priklausomai nuo laivo dydžio, tipo ir reikalingos galios.
Valdymo Sistema
Valdymo sistema yra sąsaja, per kurią kapitonas arba automatinė sistema kontroliuoja vairo mechanizmą. Tai gali būti vairasratis, svirtis, klaviatūra arba netgi kompiuterinė sąsaja, priklausomai nuo laivo tipo ir modernumo. Valdymo sistema perduoda signalą į vairo pavarą, nurodydama, kiek ir į kurią pusę pasukti vairą.
Pagrindiniai Vairo Mechanizmų Tipai
Yra keletas skirtingų laivo vairo mechanizmų tipų, kurių kiekvienas turi savų privalumų ir trūkumų. Pasirinkimas priklauso nuo laivo dydžio, tipo, paskirties ir biudžeto.
Mechaniniai Vairo Mechanizmai
Mechaniniai vairo mechanizmai yra paprasčiausi ir seniausi. Jie naudoja tiesioginį mechaninį ryšį tarp vairo rato ir vairo, paprastai tai yra krumpliaračiai, grandinės ir trosai. Mechaniniai vairo mechanizmai yra patikimi ir lengvai prižiūrimi, tačiau reikalauja didelės fizinės jėgos, ypač dideliuose laivuose. Jie dažniausiai naudojami mažuose laivuose, jachtose ir valtyse. Šiam tipui priskiriami ir specializuoti vairavimo sistemos komponentai pakabinamiems varikliams, tokie kaip įvairių ilgių vairavimo trosai ir mechaninio vairavimo kolonėlės. Pavyzdžiui, „Mavimare“ G.10 vairavimo mechanizmas skirtas kateriams ir valtims su varikliu iki 55 AG, o G.12 vairavimo kolonėlė - pakabinamiems varikliams iki 300 AG. Vairavimo trosai pritaikomi valtims, kateriams ir laivams su „Suzuki“, „Mercury“, „Yamaha“, „Tohatsu“, „Honda“, „Johnson“, „Evinrude“ ir kitų gamintojų pakabinamais varikliais.
- Privalumai: Paprasta konstrukcija ir priežiūra, Patikimumas, Maža kaina.
- Trūkumai: Reikia didelės fizinės jėgos, Ribotas galios stiprinimas, Netinka dideliems laivams.
Hidrauliniai Vairo Mechanizmai
Hidrauliniai vairo mechanizmai naudoja hidraulinę sistemą, kad perduotų jėgą iš valdymo sistemos į vairą. Kapitonas pasuka vairaratį arba kitą valdymo elementą, kuris valdo hidraulinį siurblį. Siurblys siurbia hidraulinį skystį į hidraulinį cilindrą, kuris stumia arba traukia vairą. Hidrauliniai vairo mechanizmai suteikia didelį galios stiprinimą, todėl juos lengva valdyti net ir dideliuose laivuose. Jie yra plačiai naudojami vidutiniuose ir dideliuose laivuose, įskaitant krovininius laivus, tanklaivius ir kruizinius laivus.
- Privalumai: Didelis galios stiprinimas, Lengvas valdymas, Tinka vidutiniams ir dideliems laivams.
- Trūkumai: Sudėtingesnė konstrukcija nei mechaniniai mechanizmai, Reikalauja reguliarios priežiūros (hidraulinio skysčio lygio, nuotėkio tikrinimo), Jautresni užteršimui hidrauliniame skystyje.
Elektrohidrauliniai Vairo Mechanizmai
Elektrohidrauliniai vairo mechanizmai yra hidraulinių vairo mechanizmų variantas, kuriame hidraulinis siurblys yra varomas elektros varikliu. Tai leidžia tiksliau valdyti vairą ir integruoti automatines valdymo sistemas. Elektrohidrauliniai vairo mechanizmai yra naudojami dideliuose laivuose, ypač ten, kur reikalingas didelis tikslumas ir automatizavimas.
- Privalumai: Tikslus valdymas, Lengva integracija su automatinėmis sistemomis, Didelis galios stiprinimas.
- Trūkumai: Sudėtinga konstrukcija, Reikalauja elektros energijos, Gali būti brangesni už hidraulinius mechanizmus.
Elektriniai Vairo Mechanizmai
Elektriniai vairo mechanizmai naudoja elektros variklius tiesiogiai vairui pasukti. Jie pašalina hidraulinę sistemą, todėl yra tylesni, efektyvesni ir ekologiškesni. Elektriniai vairo mechanizmai tampa vis populiaresni, ypač naujuose laivuose, dėl jų efektyvumo ir mažesnės priežiūros poreikio. Jie naudojami įvairiuose laivuose, nuo mažų iki didelių.
- Privalumai: Tylesnis veikimas, Didesnis efektyvumas, Ekologiškesnis (nėra hidraulinio skysčio nutekėjimo rizikos), Mažesnė priežiūra.
- Trūkumai: Reikalauja elektros energijos, Gali būti brangesni už hidraulinius mechanizmus, Priklausomybė nuo elektros tiekimo patikimumo.

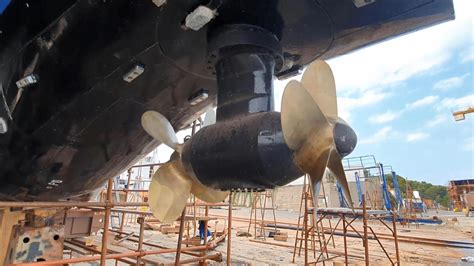

Vairo Mechanizmai su Aktyviais Vairais (Azimuth Thrusters)
Vairo mechanizmai su aktyviais vairais (angl. azimuth thrusters) yra moderni technologija, kurioje variklis ir vairas yra integruoti į vieną pasukamą įrenginį. Tai leidžia pasukti variklio srautą 360 laipsnių kampu, suteikiant didelį manevringumą. Jie dažniausiai naudojami vilkikuose, platformų aptarnavimo laivuose (PSV) ir kituose laivuose, kuriems reikalingas didelis manevringumas.
- Privalumai: Didelis manevringumas, Efektyvus valdymas, Galimybė judėti į šoną.
- Trūkumai: Sudėtinga konstrukcija, Brangūs, Reikalauja kvalifikuotos priežiūros.
Vairo Mechanizmo Komponentai Detaliau
Norint suprasti, kaip veikia laivo vairo mechanizmas, svarbu detaliau pažvelgti į pagrindinius komponentus.
Vairo Pavaros Tipai
Vairo pavara yra esminis komponentas, užtikrinantis vairavimo sistemos efektyvumą. Skirtingi tipai turi savo pranašumus ir trūkumus.
Stūmoklinės Vairo Pavaros
Stūmoklinės vairo pavaros naudoja vieną arba daugiau stūmoklių, kurie juda hidrauliniuose cilindruose. Stūmoklių judėjimas tiesiogiai arba per mechaninę jungtį pasuka vairo ašį. Šios pavaros yra patikimos ir gali generuoti didelę jėgą, todėl tinka dideliems laivams.
Rotacinės Vairo Pavaros
Rotacinės vairo pavaros naudoja hidraulinį variklį, kuris tiesiogiai pasuka vairo ašį. Šios pavaros yra kompaktiškesnės nei stūmoklinės ir gali būti naudojamos ten, kur yra mažai vietos. Jos taip pat užtikrina sklandesnį ir tikslesnį valdymą.
Krumpliaračių Vairo Pavaros
Krumpliaračių vairo pavaros naudoja krumpliaračius, kad perduotų jėgą iš hidraulinio variklio į vairo ašį. Šios pavaros yra patikimos ir efektyvios, tačiau gali būti triukšmingesnės nei kitų tipų pavaros.
Valdymo Sistemos Tipai
Valdymo sistema yra sąsaja tarp kapitono ir vairo mechanizmo. Skirtingi tipai siūlo skirtingą valdymo lygį ir patogumą.
Rankinis Valdymas
Rankinis valdymas naudoja vairąratį arba svirtį, kad tiesiogiai valdytų vairo mechanizmą. Tai yra paprasčiausias ir seniausias valdymo būdas. Jis reikalauja didesnio kapitono įsitraukimo, bet suteikia tiesioginį valdymą.
Automatinis Valdymas (Autopilotas)
Automatinis valdymas naudoja kompiuterį ir jutiklius, kad automatiškai palaikytų laivo kursą. Kapitonas gali nustatyti norimą kursą, o autopilotas automatiškai valdys vairą, kad išlaikytų kursą. Autopilotas sumažina kapitono darbo krūvį ir pagerina navigacijos tikslumą.
Nuotolinis Valdymas
Nuotolinis valdymas leidžia valdyti vairą iš bet kurios laivo vietos. Tai ypač naudinga dideliuose laivuose arba ten, kur kapitonas turi būti mobilus.
Priežiūra ir Saugumas
Reguliari vairo mechanizmo priežiūra yra būtina, kad jis veiktų patikimai ir saugiai. Priežiūra apima:
- Reguliarus hidraulinio skysčio lygio ir būklės patikrinimas (hidrauliniams mechanizmams)
- Visų mechaninių jungčių patikrinimas ir tepimas
- Elektros jungčių patikrinimas ir valymas
- Vairo ašies ir vairo patikrinimas dėl pažeidimų
- Visų valdymo sistemų patikrinimas ir kalibravimas
Saugumas yra svarbiausias prioritetas. Vairo mechanizmo gedimas gali sukelti rimtų pasekmių, įskaitant laivo susidūrimą ar užplaukimą ant seklumos. Todėl svarbu:
- Reguliariai mokyti įgulą, kaip elgtis su vairo mechanizmu
- Turėti atsarginį vairo mechanizmą arba avarinio valdymo procedūras
- Vykdyti reguliarius bandymus ir patikrinimus
- Laikytis visų saugos reikalavimų ir standartų
Istorinė Vairo Mechanizmų Raida ir Terminologija
Jei pabandytumėte įsivaizduoti laivo vairą, tai tikrai būtų didelis medinis žiedas su daugybe rankenų. Žinoma, šiuolaikinių laivų vairai taip nebeatrodo. Tačiau kodėl jie kadaise buvo būtent tokie? Kokiomis kitomis įdomiomis savybėmis jie pasižymėjo?
Iš tikrųjų, laivybos istorijos pradžioje laivai vairaračių neturėjo apskritai - jie buvo vairuojami ilgomis svirtimis. Jos tiko mažesniems laivams, tačiau didesni laivai turėjo didesnius, sunkiau pasukamus krypties vairus. Svirtis su krypties vairu buvo sujungta tiesiogiai. Tuo tarpu vairaratis turėjo virvinį transmisijos mechanizmą, kuris palengvino vairininko darbą. Tiesą sakant, tai yra priežastis, kodėl vairaračiai buvo tokie dideli - kitaip išjudinti didelį krypties vairą būtų labai sunku.

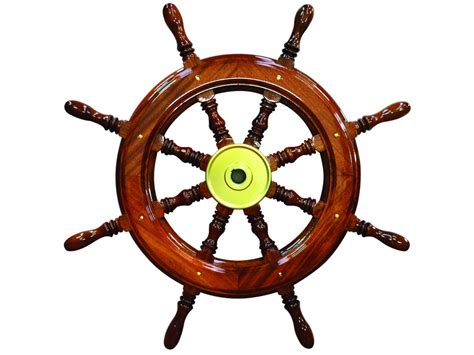

Laivų vairai buvo gaminami iš tikmedžio arba raudonmedžio - ši mediena yra pakankamai atspari puvimui ir sūriam jūros vandeniui. Tradiciškas vairas turi aštuonis tekintus stipinus ir iš kelių segmentų pagamintą žiedą. Tie stipinai tarsi perveria vairo apskritimą ir už jo tampa rankenomis, kurios padeda pasukti šiaip jau dažniausiai šlapią ir slidų vairaratį. Viena iš tų rankenų įprastai yra papuošta keliais žiedais - ji, visai kaip žymė ant lenktyninio automobilio vairo, padeda nustatyti, kada vairas yra tiesioje padėtyje.
Tos rankenos yra būtinos ir dėl to, kad laivo vairavimui kartais reikėdavo nemažai jėgos. Nors tas virvinis mechanizmas suteikdavo šiokį-tokį mechaninį pranašumą (didelis vairaračio pasukimas tik šiek tiek pasukdavo krypties vairą), audros ir povandeninės srovės stipriai sukiodavo vairą į šalis. Štai dėl ko didžiausiuose laivuose tokie vairai buvo montuojami poromis - tuomet vienu metu prie vairo galėdavo prikibti net keli vyrai. Kartais į vieną eilę buvo sumontuojami net visi trys vairai.
Didelis medinis laivo vairas tapo pačios laivininkystės simboliu, tačiau 20 amžiaus pradžioje buvo naudojamas vis rečiau. Dabar panašūs vairai dar sutinkami nedidelėse jachtose ir istoriniuose laivuose, tačiau didieji komerciniai laivai jų tikrai nebeturi. Jiems jų ir nebereikia, nes vairaračiai su krypties vairais dabar yra sujungiami per hidraulines ar elektrines sistemas. Tiesą sakant, dažno šiuolaikinio laivo vairaratis yra mažesnis nei automobilio. Tai nulėmė ir vilkikų atsiradimas bei kitos manevravimą palengvinančios technologijos. Dabar net sunku įsivaizduoti, kaip tie mediniai burlaiviai keliaudavo neturėdami patikimos GPS navigacijos, orų prognozių ar autopiloto.
Ateities Tendencijos
Laivo vairo mechanizmų technologijos nuolat tobulėja. Ateityje galime tikėtis:
- Didesnio automatizavimo ir autonomijos
- Didesnio efektyvumo ir mažesnio energijos suvartojimo
- Didesnio patikimumo ir mažesnės priežiūros poreikio
- Naujų medžiagų ir konstrukcijų naudojimo
- Integravimo su kitomis laivo sistemomis, tokiomis kaip navigacija ir variklio valdymas
Apibendrinant, laivo vairo mechanizmas yra esminis laivo navigacijos komponentas. Supratimas, kaip jis veikia ir kokie yra skirtingi tipai, yra svarbus visiems, susijusiems su laivybos pramone. Nuolatinis technologijų tobulėjimas užtikrins, kad ateities laivai bus dar saugesni, efektyvesni ir ekologiškesni.
