Norint užtikrinti kokybišką automobilio garso sistemos veikimą, itin svarbu pasirinkti tinkamą laidų komplektą. Netinkami laidai gali sukelti garso iškraipymus, signalo praradimą ar net gaisro pavojų. Tinkamai parinkus laidus, signalo nuostoliai gali sumažėti net iki 50 %.
Laidų komplekto sudėtis
Automobilio stiprintuvo laidų komplektas yra būtina dalis, skirta įrengti ir prijungti stiprintuvą prie automobilio baterijos, pagrindinio įrenginio ir garsiakalbių. Įprastą komplektą sudaro:
- Maitinimo laidai (teigiami): Storas kabelis energijai tiekti iš akumuliatoriaus. Laido kalibras priklauso nuo stiprintuvo maitinimo poreikių ir ilgio.
- MINUSO laidai (neigiami): Naudojami stipriam įžeminimui. Geras įžeminimas yra esminis stiprintuvo veikimui be triukšmo.
- Nuotolinio įjungimo laidai: Skirti stiprintuvo įjungimui kartu su pagrindiniu įrenginiu (12 V signalas).
- RCA kabeliai: Ekraniuoti kabeliai, perduodantys garso signalą iš pagrindinio įrenginio į stiprintuvą.
- Garsiakalbio laidai: Perduoda stiprintą garsą į garsiakalbius.
- Saugikliai ir priedai: Saugikliai apsaugo nuo elektros gaisrų, o įvairios jungtys, spaustukai ir tvirtinimo detalės užtikrina lengvą bei saugų montavimą.

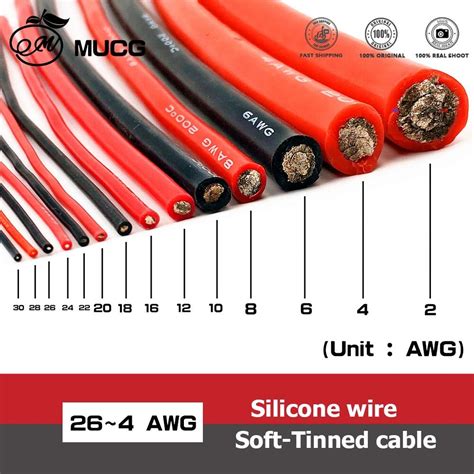

Laidų storis ir stiprintuvo galia
Laidų storis yra vienas svarbiausių parametrų, kurį būtina derinti su stiprintuvo galia (RMS):
| Laido storis (AWG / mm²) | Rekomenduojama galia |
|---|---|
| 10AWG | Iki 200W RMS |
| 8AWG (8mm²) | Iki 500W RMS |
| 4AWG (10-20mm²) | 500-1000W RMS |
| 0/1AWG (50mm²) | 1500W ir daugiau |
Medžiagų kokybė: OFC ar CCA?
Rinkoje dažniausiai siūlomi dviejų tipų laidai:
- Grynasis varis (OFC - Oxygen Free Copper): Užtikrina geresnį laidumą, mažesnį atsparumą ir didesnį atsparumą korozijai. Tai efektyviausias pasirinkimas, užtikrinantis ilgalaikį patikimumą.
- Vario danga ant aliuminio (CCA - Copper-Clad Aluminum): Ekonomiškesnis pasirinkimas, tinkantis standartinėms sistemoms.
Saugus montavimas ir techniniai reikalavimai
Montuojant laidus, būtina atsižvelgti į saugumą ir atitiktį standartams. Kokybiški komplektai, atitinkantys CE ir RoHS standartus, yra patikimesni, nes užtikrina apsaugą nuo pavojingų medžiagų ir atitinka saugumo direktyvas.
Ižanginis video apie Nissan Leaf ličio akumuliatorius.
Svarbios taisyklės:
- Maršrutas: Maitinimo laidą veskite tiesiai nuo akumuliatoriaus, vengdami karštų paviršių (variklio blokas, išmetimo sistema). RCA ir garsiakalbių laidus tieskite kitoje automobilio pusėje nei maitinimo laidus - tai sumažina elektromagnetinių trukdžių riziką.
- Izoliacija: Naudokite kokybišką izoliaciją (XLPE ar PVC), apsaugančią nuo drėgmės ir temperatūros svyravimų. Kėbulo angose naudokite gumines įvores, kad apsaugotumėte laidus nuo trinties.
- Įžeminimas: Geriausia naudoti metalines kėbulo dalis. Prieš prijungiant, paviršių būtina nuvalyti šlifavimo popieriumi, kad sumažėtų varža.
- Priežiūra: Reguliariai tikrinkite visas jungtis dėl korozijos ar nusidėvėjimo, ypač atsižvelgiant į kintančias oro sąlygas Lietuvoje.
Jei planuojate ateityje plėsti sistemą, verta iš anksto pasirinkti laidus, kurie atlaikys didesnę apkrovą. Prieš galutinai sutvarkant laidus, rekomenduojama naudoti multimetrą įtampos kritimui patikrinti.
