Šiame straipsnyje apžvelgiami atbulinės eigos apšvietimo sprendimai, jų keitimas į LED sistemas ir pagalbinės vairavimo atbuline eiga sistemos, skirtos „Renault Master 3“ automobiliui, ypatybės.
Atbulinės eigos žibintų pakeitimas į LED sistemą
LED rinkinys (gryna balta) atbulinės eigos žibintams yra skirtas „Renault Master 3“. Montavimo trukmė yra apytiksliai 0 val. 20 min.
Šiuo rinkiniu galima pakeisti originalias „balta/geltona“ spalvos lemputes ir rinktis gryną baltą spalvą. LED rinkinys (gryna balta), skirtas „Renault Master 3“, leidžia išgauti grynos baltos spalvos apšvietimą Jūsų „Renault Master 3“ atbulinės eigos žibintuose, suteikiant modernią išvaizdą ir palengvinant manevravimą naktį.
Pakeitimas yra standartinis, t. y. nereikia atlikti jokio litavimo. Tiesiog įdėkite LED į originalius laikiklius vietoje lemputių. Rinkinys yra be jokių ODB klaidų.
Atbulinės eigos kameros valdymas ir funkcijos
Daugelyje „Renault Master“ modelių, siekiant palengvinti manevravimą atbuline eiga, yra įrengta atbulinės eigos kamera.
Kameros įjungimas ir išjungimas
Norėdami įjungti arba išjungti funkciją multimedijos ekrane, žr. multimedijos instrukcijas. Įjunkite arba išjunkite atbulinės eigos kamerą ir patvirtinkite savo pasirinkimą. Jūs taip pat galite nustatyti kameros vaizdo parametrus (intensyvumą, kontrastą ir pan.).
Atbulinės eigos kameros veikimo principas

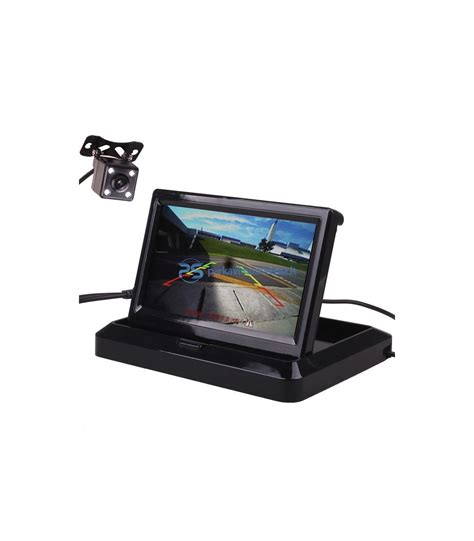

Kai automobilis juda atbuline eiga, ant bagažinės durų įtaisyta kamera 1 į multimedijos ekraną 2 perduoda aplinkos už automobilio vaizdą kartu su viena iš trijų orientacinių linijų 3, 4 ir 5 (fiksuota, judanti ir priekabos orientacinės linijos). Priklausomai nuo automobilio, įjungus atbulinės eigos pavarą, kamera 1, esanti automobilio gale, perduoda aplinkos už automobilio vaizdą multimedijos terpės ekrane 2 kartu su trimis kreipiančiosiomis linijomis 3, 4 arba 5 (fiksuota, judančia ir priekabos linijomis).
Sistema naudoja dviejų tipų orientacinius kontūrus: judantįjį - judėjimo trajektorijai, o fiksuotąjį - atstumui nustatyti.
Stacionarios kreipiamosios linijos 3
Fiksuoti kontūrai sudaryti iš spalvotų A, B ir C žymių, nurodančių atstumą už automobilio:
- A (raudona): už maždaug 30 centimetrų nuo automobilio;
- B (geltona): už maždaug 70 centimetrų nuo automobilio;
- C (žalia): už maždaug 150 centimetrų nuo automobilio.
Šis kontūras yra fiksuotas ir nurodo automobilio trajektoriją, jei visi ratai sulygiuoti su automobiliu. Važiavimas atbuline eiga stataus šlaito nuokalnės link ar kyšančio objekto link gali iškraipyti atstumo parodymus. Fiksuoti pagalbiniai kontūrai 3 rodo atstumus toliau nei jie yra iš tiesų. Fiksuotais ir judamais pagalbiniais kontūrais nurodyta trajektorija buvo nustatyta neatsižvelgiant į objekto aukštį.
Judanti kreipiamoji linija 4
Multimedijos ekrane vaizduojama mėlynai 2.
Priekabos kreipiamoji linija 5
Multimedijos ekrane vaizduojama mėlynai 2. Nurodo priekabos kablio trajektoriją pagal vairo padėtį. Vairuotojas gali nustatyti priekabos kablio padėtį kuo arčiau priekabos vilkimo galvutės.
Kameros nuostatų reguliavimas
Kai įjungta atbulinės eigos pavara, multimedijos ekrane paspauskite mygtuką „Nuostatos“, norėdami pridėti arba pašalinti orientacines linijas bei reguliuoti kameros vaizdo nuostatas (ryškumą, kontrastą ir kt.). Daugiau informacijos rasite daugialypės terpės ekrano naudojimo instrukcijoje.
Svarbu: įsitikinkite, kad atbulinės eigos vaizdo kamera nėra uždengta (nešvarumais, purvu, sniegu, kondensacija ir pan.).
„Zoom auto“ / „Automatinis mastelio keitimas“ funkcija
Jei aptinkama kliūtis už automobilio, funkcija „Zoom auto“ arba „Automatinis mastelio keitimas“ perjungia dabartinį rodinį į galo rodinį iš viršaus. Norėdami įjungti arba išjungti funkciją, žr. multimedijos instrukcijas.
Fitting a FRONT parking camera to a Renault Master/Vauxhall/Opel Movano,+ reverse camera switch unit
Galimi atbulinės eigos kameros veikimo sutrikimai
Kai įjungta atbulinės eigos pavara, jei sistema aptinka veikimo triktį, multimedijos ekrane 2 laikinai rodomas juodas ekranas. Tą galėjo sukelti gedimas, turintis poveikio vaizdo kamerai arba ekranui (aiškumas, fiksuotas vaizdas, uždelstas ryšys ir pan.). Jei juodas ekranas rodomas toliau, pasitarkite su patvirtintu prekybos atstovu.
Ši funkcija yra papildoma pagalba ir jokiu būdu negali sumažinti vairuotojo budrumo ir neatleidžia jo nuo atsakomybės. Vairuotojas visada turi būti pasiruošęs netikėtumams: jis turi įsitikinti, kad nėra jokių manevruoti kliudančių nedidelių, siaurų judančių kliūčių (pavyzdžiui, vaikų, gyvūnų, vežimėlių, dviračių, akmenų, stulpelių ir pan.) nematomojoje zonoje.
Ekrane rodomas atvirkščias atvaizdas, kaip užpakalinio vaizdo veidrodyje. Rėmeliai yra atvaizdas, suprojektuotas ant plokščio paviršiaus. Į šią informaciją reikia nekreipti dėmesio, kai ji persidengia su vertikaliu objektu arba objektu ant žemės. Daiktai, kurie pasirodo prietaisų skydelio ekrane, gali būti iškraipyti. Esant per ryškiam apšvietimui (sniegas, ryški saulė ir pan.), vaizdo kameros vaizdas gali būti iškraipytas.
Jeigu atidaryta arba ne iki galo uždaryta bagažinė, multimedijos ekrane parodomas pranešimas „Bagažo skyrius atidarytas“ arba „Bagažinė atvira“.
Šoninių ir artimųjų šviesų valdymas
Automobilyje „Renault Master“ apšvietimo valdymas atliekamas sukant žiedą 3.
Šoninių žibintų įjungimas
Sukite žiedą 3, kol simbolis atsidurs priešais žymę 2. Šis indikatorius užsidega prietaisų skydelyje. Atsižvelgiant į automobilį, šoninius žibintus rankiniu būdu galima įjungti tik įjungus stovėjimo stabdį arba, kai pavarų perjungimo svirtis yra P padėtyje. Priešingu atveju prietaisų skydelyje rodomas pranešimas „Negalimos pozic. švies.“, informuojantis, kad neįmanoma įjungti šoninių žibintų.
Artimosios šviesos žibintai
Mechaninis reguliavimas: sukite žiedą 3, kol simbolis bus sulygiuotas su žyme 2, ir šviečia prietaisų skydelyje. Prieš važiuodami tamsiu paros metu patikrinkite, ar elektros įranga gerai veikia, ir sureguliuokite žibintus (jei automobilis yra pakrautas ypač gausiai). Patikrinkite, ar šviesos neuždengtos (nešvarumais, purvu, sniegu, gabenamais daiktais ir pan.).
Automatinė tolimųjų šviesų sistema
Priklausomai nuo automobilio, ši sistema automatiškai įjungia ir išjungia tolimąsias šviesas. Ji naudoja už vidinio galinio vaizdo veidrodėlio pritvirtintą vaizdo kamerą, aptinkančią ta pačia ir priešinga kryptimi važiuojančius automobilius.
Veikimo sutrikimai: prietaisų skydelyje pasirodęs pranešimas „Tikrinti aut. apšv.“ informuoja, kad sistema yra išjungta. Pranešimas rodo apšvietimo sistemos gedimą. Kreipkitės į gamintojo atstovą.
Pasisveikinimo ir atsisveikinimo funkcija (priklausomai nuo automobilio versijos)
Kai funkcija įjungta, atrakinus automobilį, dienos ir užpakaliniai gabaritiniai žibintai automatiškai įsijungia. Jie išsijungia automatiškai:
- po maždaug 15 sekundžių nuo įjungimo;
- užvedus variklį, priklausomai nuo žibintų valdymo svirtelės padėties;
- arba užrakinus automobilį.
Funkcijos įjungimas / išjungimas: jei norite įjungti arba išjungti išorinį pasveikinimą, žr. prietaisų skydelyje. Norėdami pratęsti šią trukmę, galite patraukti svirtelę iki keturių kartų (visas laikas ribojamas iki maždaug dviejų minučių). Pasirodo pranešimas „Apšvietimas įjungtas _ _ _“ su apšvietimo laiku prietaisų skydelyje, kad būtų patvirtintas veiksmas.
