Pirmosios kartos „Volvo XC90“ prabangus krosoveris buvo pristatytas 2002 metais. Kartu su S60, V70 ir S80 modeliais jis buvo sukurtas ant P2 platformos. Savo laiku jis tapo didžiausiu tarp įmonės gaminamų krosoverių.
„Volvo XC90“ automobiliuose sumontuota daug elektronikos, kuri eksploatuojant didelėmis apkrovomis gali sugesti. Saugikliai užtikrina stabilų elektroninių sistemų darbą. Šie komponentai apsaugo automobilio elektroninę grandinę nuo trumpojo jungimo. Avarinės situacijos atsiranda, kai sistemoje ilgą laiką yra nuolatinė aukšta įtampa, dėl kurios sutrinka jos elementų veikimas.
Pagrindinė „Volvo XC90“ saugiklių paskirtis - atidaryti grandinę. Tokiu atveju perdega saugiklis, kurį galima nesunkiai pakeisti, o pati grandinė nepažeidžiama. Saugikliai ir relės yra specialiuose blokuose skirtingose automobilio dalyse.
Saugiklių blokų vietos
„Volvo XC90“ automobiliuose saugiklių blokai yra skirtingose vietose, kad būtų užtikrintas optimalus elektroninių sistemų veikimas ir apsauga.

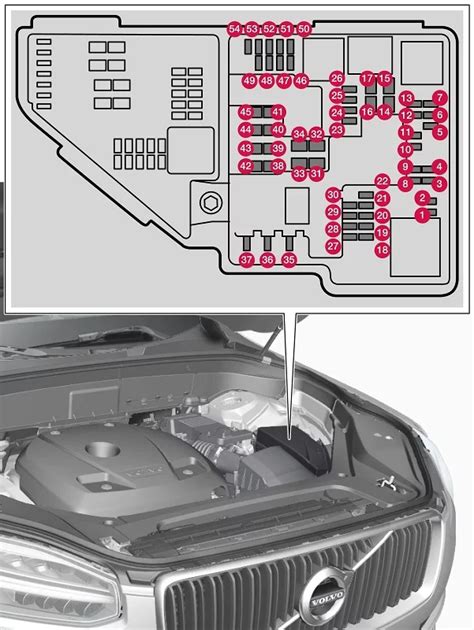

1. Saugiklių blokas variklio skyriuje
Pagrindinis „Volvo XC90“ saugiklių blokas yra automobilio variklio skyriuje, kairėje pusėje. Jis atlieka vidaus degimo variklio, automatinės pavarų dėžės ir stabdžių sistemos elektros įrangos apsaugos funkciją. Norėdami atidaryti saugiklių dėžutės dangtelį, turite paspausti pateiktus skląsčius. Plastikinių pincetų dėka galite pakeisti saugiklį.
Variklio skyriaus saugiklių paskirtis:
- 1. ABS - 30 A
- 2. ABS - 30 A
- 3. Aukšto slėgio žibintų plovikliai - 35 A
- 4. Stovėjimo šildytuvas (pasirinktinai) - 25 A
- 5. Papildomi priekiniai žibintai - 20 A
- 6. Starterio relė - 35 A
- 7. Priekinio stiklo valytuvai - 25 A
- 8. Degalų siurblys - 15 A (V8, dyzelinas, 6 cil. benzinas)
- 9. Uždegimo ritės (benzinas), variklio valdymo modulis (ECM), purkštukų vožtuvai (dyzelinas) - 20 A
- 10. Akceleratoriaus pedalo padėties jutiklis (APP), kintamosios srovės kompresorius, ventiliatorius, ECU - 10 A
- 11. Variklio valdymo modulis (benzinas, ECM), debitometras (benzinas) - 15 A, oro srauto matuoklis (dyzelinas) - 5 A
- 12. Droselio vožtuvo valdymo modulis (V8), VIS (6 cil. benzinas) - 10 A
- 13. Droselio vožtuvo valdymo modulis, solenoidinis vožtuvas, SWIRL (sūkurinis vožtuvas), slėgio reguliatorius (dyzelinas) - 15 A
- 14. Karterio ventiliacijos šildytuvas, solenoidiniai vožtuvai, nuotėkio diagnostika (5 cil. benzinas) - 10 A
- 15. Karterio ventiliacijos šildytuvas (V8, 6 cil. benzinas), kintamosios srovės sankaba (V8, 6 cil. benzinas), elektromagnetiniai vožtuvai (V.8, nuotėkis, 6 cil. benzinas), ECM (V8, 6-cil. benzinas), vitratomerinis ugnis (V8), žvakės (dyzelinas) - 15 A
- 16. Artimos šviesos, vairas kairėje - 20 A
- 17. Artimos šviesos, vairas dešinėje - 20 A
- 18. Atsarginis variklio lizdas (EC2 - 5)
„Volvo XC90“ (2018–2024 m.) saugiklių dėžutė | Diagrama ir išdėstymo vadovas
2. Saugiklių blokas salone (už garso izoliacijos plokštės)
Šis saugiklių blokas yra už garso izoliacijos plokštės vairuotojo pusėje. Jis atsakingas už įvairias salono funkcijas.
Salono saugiklių paskirtis (vairuotojo pusė):
- 1. Šildoma sėdynė, dešinė - 15 A
- 2. Šildoma sėdynė, kairė - 15 A
- 3. Garso signalas - 15 A
- 4. Informacijos ir pramogų sistema - 10 A
- 5. Apsaugos skydelis - 5 A
- 6. Stabdžių žibintų kontaktų maitinimas (kombinuota oro kondicionavimo sistema), stovėjimo šildytuvas, elektrinė vairuotojo sėdynė - 10 A
- 7. Elektros lizdas, priekinė sėdynė, galinė sėdynė ir šaldytuvas - 15 A
- 8. ABS, STC/DSTC - 5 A
- 9. Elektroninis vairo stiprintuvas (ECPS), aktyvus bi-ksenonas (ABC0 - beam1) - 10 A
- 10. Rūko žibintas, priekinis kairysis - 7,5 A
- 11. Rūko žibintas, priekinis dešinysis - 7,5 A
- 12. Aušinimo skysčio siurblys (V8) - 5 A
- 13. Ryšio valdymo blokas (TCM), atbulinės eigos užraktas (M66) - 10 A
- 14. Tolimoji šviesa, kairė - 10 A
- 15. Tolimoji šviesa, dešinė - 10 A
- 16. Elektrinė keleivio sėdynė - 5 A
- 17. Kuro siurblys - 7,5 A
- 18. BLIS - 5 A
3. Saugiklių blokas priekiniame keleivio skyriuje
Šis blokas atsakingas už tam tikrus priekinio keleivio pusės ir salono sistemos komponentus.
Keleivio skyriaus saugiklių paskirtis:
- 1. Kondicionieriaus ventiliatorius - 30 A
- 2. Garso sistema (stiprintuvai) - 30 A
- 3. Vairuotojo sėdynė su elektriniu reguliavimu - 25 A
- 4. Keleivio sėdynė su elektriniu reguliavimu - 25 A
- 5. Valdymo blokas, kairė, priekinės durys - 25 A
- 6. Valdymo blokas, dešinė, priekinės durys - 25 A
- 7. Atsarginė radijo sistema - 9 A
- 8. RTI ekranas, RTI MMM modulis - 10 A
- 9. OBDII, Šviesos jungiklis (LSM), vairo kampo jutiklis (SAS), vairo valdymo modulis (SWM) - 5 A
- 10. Uždegimo jungiklis, SRS sistema, variklio valdymo modulis ECM (V8, 6-cil. benzinas), keleivių pusės SRS valdymas, imobilizacijos elektroninis modulis (PACMI) (V8, dyzelinis, 6 cil. benzinas) - 7,5 A
- 11. Bendras apšvietimas, lubos (RCM), viršutinis elektroninis valdymo modulis (UEM) - 10 A
- 12. Stoglangis - 15 A
4. Saugiklių blokas bagažinės skyriuje
Šis blokas yra už apdailos kairėje bagažinės pusėje ir valdo užpakalines automobilio sistemas.
Bagažinės skyriaus saugiklių paskirtis:
- 1. Atbulinės eigos žibintas - 10 A
- 2. Stovėjimo žibintai, rūko žibintai, bagažo skyriaus apšvietimas, valstybinio numerio ženklo apšvietimas, stabdžių žibintai - 20 A
- 3. Priedai (AEM) - 15 A
- 4. REM elektronika - 10 A
- 5. RSE galinės sėdynės pramogų sistema (priedas 5A) - 37.5 A
- 6. Elektros lizdas bagažo skyriuje - 15 A
- 7. Galinės durelės, dešinės: elektra valdomas langas, elektrinio lango užraktas - 20 A
- 8. Galinės durys, kairės: elektra valdomas langas, elektrinio lango užraktas - 20 A
- 9. Dyzelinio filtro šildytuvas - 15 A
- 10. Saugiklis: priekabos diržai, statymo pagalba, AWD - 30 A
- 11. Centrinis užraktas (PCL) - 15 A
- 12. Priekabos apšvietimas, kairysis: šoniniai žibintai, posūkių rodikliai - 25 A
- 13. Priekabos apšvietimas, dešinysis: stabdžių žibintas, galiniai rūko žibintai, posūkių indikatoriai - 40 A
- 14. Šildomas galinis stiklas - 20 A
