Pagrindinės Pavaros ir Jų Veikimo Principai

Pavarų dėžės ir pavarų sistemos yra esminiai šiuolaikinių transporto priemonių ir pramoninių įrenginių komponentai, užtikrinantys sklandų galios perdavimą, efektyvų energijos paskirstymą ir tikslų judesio valdymą. Šios sistemos sudarytos iš kelių sudėtingų komponentų, kurie veikia kartu, kad užtikrintų sklandų ir patikimą veikimą. Šiame straipsnyje išnagrinėsime pagrindines automatinės ir mechaninės pavarų dėžės dalis, pramoninių elektrinių ir servo pavarų sistemas, paaiškinsime jų funkciją ir svarbą bendram transporto priemonės ar įrenginio veikimui.

Automobilinės Transmisijos Sistemos

Automobilinės transmisijos sistemos yra atsakingos už variklio generuojamos galios perdavimą varantiesiems ratams, keičiant sukimo momentą ir greitį pagal važiavimo sąlygas.

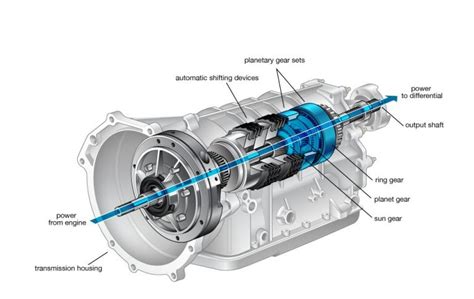

Automatinės Pavarų Dėžės Pagrindinės Dalys

Automatinės pavarų dėžės yra sudarytos iš trijų pagrindinių dalių, kurios užtikrina sklandų pavarų perjungimą.

Sukimo momento keitiklis

Sukimo momento keitiklis yra pagrindinė automatinės pavarų dėžės sistemos dalis. Jis veikia kaip skysčio jungtis, perduodanti galią iš variklio į transmisiją, leidžianti automobiliui visiškai sustoti, neužgesinant variklio. Sukimo momento keitiklis susideda iš trijų pagrindinių komponentų: sparnuotės, turbinos ir statoriaus.

Kai variklis veikia, prie variklio alkūninio veleno prijungta sparnuotė sukasi ir sukuria transmisijos skysčio srautą. Tada šis skystis nukreipiamas į turbiną, prijungtą prie transmisijos įvesties veleno. Skysčiui tekant iš sparnuotės į turbiną, turbina sukasi, perduodama galią transmisijai. Statorius yra tarp sparnuotės ir turbinos ir atlieka gyvybiškai svarbų vaidmenį keičiant skysčio srauto kryptį, kad padidėtų sukimo momentas. Šis procesas leidžia automobiliui įsibėgėti sklandžiai ir efektyviai. Be to, sukimo momento keitiklis taip pat suteikia tam tikrą sukimo momento padauginimą, leidžiantį automobiliui lengvai užvesti iš vietos. Apskritai, sukimo momento keitiklis yra svarbi automatinės pavarų dėžės sistemos dalis, užtikrinanti sklandų galios perdavimą ir sklandų veikimą perjungiant pavaras.

Planetinių pavarų rinkinys

Planetinė pavarų dėžė (arba rinkinys) yra dar vienas esminis automatinės pavarų dėžės ir transmisijos sistemų komponentas. Jį sudaro pavarų rinkinys, kuris veikia kartu ir užtikrina skirtingus transmisijos santykius, leidžiančius automobiliui automatiškai perjungti pavaras. Planetinės pavaros rinkinys susideda iš trijų pagrindinių elementų: saulės krumpliaračio, planetinių krumpliaračių ir žiedinio krumpliaračio. Šie komponentai yra išdėstyti taip, kad jie galėtų sąveikauti ir sukurti skirtingus perdavimo santykius, skatinant sklandų pagreitį ir efektyvų galios perdavimą.

Dirbant, transmisijos įvesties velenas yra prijungtas prie saulės krumpliaračio, o planetiniai krumpliaračiai montuojami ant planetinės laikiklio ir tinklelio su saulės krumpliaračiu ir žiedine pavara. Kai įvesties velenas sukasi, jis varo saulės pavarą, todėl planetiniai krumpliaračiai sukasi aplink jį. Šis judesys savo ruožtu varo žiedinę pavarą, prijungtą prie transmisijos išėjimo veleno. Keičiant šių komponentų greitį ir sukimosi kryptį, planetinės pavaros rinkinys gali sukurti skirtingus pavarų santykius, leidžiančius automobiliui sklandžiai perjungti pavaras greitėjant ar lėtėjant. Planetinės pavaros komplektą valdo daugybė sankabų ir juostų, kurios įjungiamos ir išjungiamos, kad būtų galima pasirinkti tinkamą pavaros santykį pagal transporto priemonės greitį ir apkrovą. Ši sudėtinga pavarų ir sankabų sistema leidžia automatinei pavarų dėžei užtikrinti sklandų ir efektyvų galios perdavimą, kuris pagerina bendrą vairavimo patirtį.

Hidraulinė sistema

Hidraulinė sistema yra pagrindinė automatinės pavarų dėžės ir transmisijos sistemos dalis, atsakinga už planetinių pavarų komplektų, sukimo momento keitiklių ir kitų komponentų veikimo valdymą. Jis naudoja transmisijos skystį įvairioms sankaboms, diržams ir vožtuvams įjungti, kad būtų galima tiksliai ir laiku perjungti pavaras. Hidraulinės sistemos susideda iš siurblių, vožtuvų korpusų ir skysčio kanalų tinklo, kurie padeda paskirstyti ir valdyti transmisijos skystį visoje sistemoje.

Siurblys yra varomas varikliu ir yra atsakingas už hidraulinio slėgio generavimą sistemoje. Šis slėgis yra labai svarbus norint įjungti sankabą ir juostą bei valdyti vožtuvo padėtį vožtuvo korpuse. Vožtuvo korpusas veikia kaip hidraulinės sistemos valdymo centras, nukreipiantis transmisijos alyvos srautą į atitinkamas sankabas ir diržus pagal transporto priemonės greitį, apkrovą ir vairuotojo įvestį. Be pavarų perjungimo valdymo, hidraulinė sistema taip pat atlieka gyvybiškai svarbų vaidmenį reguliuojant sukimo momento keitiklio darbą, užtikrinant sklandų ir efektyvų galios perdavimą tarp variklio ir transmisijos. Reguliuodama transmisijos skysčio srautą, hidraulinė sistema leidžia automatinei pavarų dėžei užtikrinti sklandų pavarų perjungimą ir optimalų veikimą įvairiomis važiavimo sąlygomis.

Pagrindinė Pavara ir Diferencialas

Pagrindinė pavara ir diferencialas yra būtinos automobilio transmisijos dalys, užtikrinančios judesio efektyvumą ir stabilumą bei sukamojo momento perdavimą iš pavarų ar skirstymo dėžės į varomuosius ratus.

Paskirtis ir veikimo principas

Diferencialas leidžia varomosioms ašims judėti skirtingais greičiais, todėl sukuria skirtumus tarp vidaus ir išorės ratų judesio, kai automobilis važiuoja posūkiuose. Taip pat perduoda sukimo momentą 90 laipsnių kampu. Diferencialas balansuoja sukimosi momentus tarp varomų ratų, užtikrindamas, kad jie judėtų skirtingais greičiais, bet vis tiek gautų sukimosi momentą posūkiuose. Pavarainė pavara suteikia galimybę perduoti sukimosi momentą nuo variklio į varomąją ašį.

Privalumai ir trūkumai

• Pagrindinės pavaros privalumai:
  • Paprasta konstrukcija: Pagrindinė pavara dažnai turi paprastą mechanizmą, kuris palengvina priežiūrą ir remontą.
  • Efektyvumas: Kai ji yra tinkamai išdėstyta, pagrindinė pavara gali pasižymėti aukštu efektyvumu ir perduodamuoju momentu.
• Pagrindinės pavaros trūkumai:
  • Apribotas naudojimas: Gali būti pritaikyta tik tam tikriems automobiliams arba konkrečioms sąlygoms, todėl jos naudojimas gali būti apribotas.
  • Sudėtingesnė valdymo sistema: Naujosios kartos automobiliai dažnai pasirenka sudėtingesnes transmisijos sistemas, palengvinančias valdymą.
• Diferencialo privalumai:
  • Skirtingų greičių kompensacija: Diferencialas leidžia varomosioms ašims judėti skirtingais greičiais, suteikdamas automobiliui stabilumą.
  • Varomosios galios paskirstymas: Leidžia varomosios galios paskirstymą tarp priekinių ir galinių ratų, pagerinant automobilio trauką.
• Diferencialo trūkumai:
  • Rato sukimosi skirtumas: Diferencialas gali sukurti didelį rato sukimosi skirtumą, ypač ant slidaus paviršiaus, kai vienas ratas praranda sukibimą.

Dažnos Vairuotojų Klaidos Vairuojant Mechaninę Pavarų Dėžę ir Tinkama Praktika

Norint vairuoti automobilį su mechanine greičių dėže efektyviai ir saugiai, svarbu vengti tam tikrų klaidų, kurias dažnai daro vairuotojai.

• Rankos laikymas ant pavarų perjungimo svirties: Tai gali būti patogu, tačiau nerekomenduojama. Be to, tai gali sukelti vibraciją ir greičiau paveikti pavarų perjungimo mechanizmą.
• Neteisingas sankabos pedalo naudojimas: Sankabos pedalą reikia spausti tik tuo metu, kai jungiame pavarą, o po to jį iškart atleisti. Laikant koją ant sankabos pedalo, jos diskai gali būti ne pilnai susilietę, o bet koks tarpelis šiame sudėtingame mazge reiškia nereikalingą trintį ir trumpėjantį eksploatacijos laikotarpį. Tai yra žalinga sankabai, nes įspaustas sankabos pedalas ir išminamasis guolis dirba be reikalo, dėl ko jie greičiau dyla.
• Pavarų perjungimas be sankabos: Pavaras perjungiant be sankabos, pavarų dėžė patiria didžiulę apkrovą, o dažnai kartojant šį „pratimą“, ji tiesiog sugenda. Tai dažnai atsitinka, jei svyruoklė yra laisva ir pavarų svirtyje yra didelis laisvumas.
• Neteisingos pavaros pasirinkimas esant tam tikram greičiui: Važiuojant ketvirta pavara automobilio ratai sukasi daug greičiau, nei leidžia maksimalus apsisukimų skaičius, kai įjungiama pirmoji pavara. Neteisingai perjunginėjant pavaras, sugenda svarbūs mašinos komponentai. Pavyzdžiui, jei įjungęs šeštą pavarą važiuojate 70 km/val. greičiu, ne pati geriausia mintis yra spausti akceleratorių iki dugno. Tokiais atvejais patartina nepatingėti ir įjungti žemesnę pavarą. Esant poreikiui galite jungti į antrą pavarą, o vėliau aukštindami - kai kurias praleisti.
• Stovėjimas su įjungta pavara: Geriausia yra sustojus įjungti laisvą pavarą ir stovėti tik nuspaudus stabdžio pedalą. Stovint su įjungta pavara (pvz., pirma arba bet kuria kita pavara), kartu būna nuspausta ir sankaba, tai sukelia papildomą apkrovą sankabos sistemai ir greičiau dyla. Racionalesnis sprendimas tokiu atveju yra laikyti nuspaustą stabdžių pedalą. Jei sustojote stačioje įkalnėje, o gale įsitaisė kitas automobilis, geriau pasinaudoti stovėjimo stabdžiu.

Automatinės Pavarų Dėžės Naudojimas Stovint

Tinkamas automatinės pavarų dėžės naudojimas stovint yra svarbus ilgaamžiškumui ir saugumui. Svarbu prisiminti, kad kiekvienas automobilio modelis gali turėti šiek tiek skirtingą automatinės greičių dėžės valdymo būdą.

• Stovint trumpai (pvz., prie šviesoforo): palikite svirtį padėtyje „D“ arba „N“, bet laikykite stabdžio pedalą nuspaustą (arba įjunkite „Auto Hold“, jei yra). „Auto Hold“ - tai funkcija, kuri sustabdžius automobilį išlaiko jį toje pačioje vietoje.
• Stovint ilgesnį laiką (pvz., automobilių aikštelėje ar kieme): Įjunkite „P“ režimą - tai užrakina transmisiją ir neleidžia automobiliui riedėti. Naudokite rankinį stabdį (mechaninį arba elektrinį) - ypač stovint nuolydyje ar ant kalvos. Tai apsaugo pavarų dėžę nuo įtampos. Tada atleiskite stabdžio pedalą. Svarbu: pirmiausia įjunkite rankinį stabdį, tik tada „P“ režimą - tai sumažina apkrovą transmisijos fiksatoriui. Jei sustojimas trumpas - nereikia jungti „P“, bet jei sustojote ilgesniam laikui ar išlipate iš automobilio, naudokite tiek „P“, tiek rankinį stabdį.

Pramoninės Pavaros Sistemos

Pramoninė automatika tampa vis tikslesnė. Didėja reikalavimai gaminių kokybei ir gamybos įrangos našumui bei patikimumui. Norint atitikti šiuos reikalavimus, labai svarbu, kad naudojamos mašinos turėtų tinkamas charakteristikas. Šiame kontekste ypatingą reikšmę įgyja elektrinės ir servo pavaros.

Elektrinės Pavaros

Elektrinė pavara - tai elektromechaninis įrenginys, kuris paverčia elektros energiją į mechaninio judesio energiją, reikalingą darbinio įrenginio funkcionavimui. Pagrindinės elektrinės pavaros sudedamosios dalys yra elektros variklis (arba varikliai), judesio perdavimo sistema ir valdymo sistema.

Klasifikacija ir tipai

Elektrinės pavaros gali būti klasifikuojamos pagal kelis kriterijus:

• Pagal variklių skaičių ir paskirtį:
  • Grupinė elektros pavara: vienas elektros variklis per sudėtingą transmisijų sistemą varė grupę arba visas fabriko mašinas (šiuo metu nebenaudojama).
  • Vieno variklio elektros pavara: kiekvieną darbinį įrenginį varo atskiras elektros variklis.
  • Daugiavariklinė elektros pavara: vieno darbinio įrenginio atskirus mechanizmus varo atskirais elektros varikliais. Tokios pavaros pasižymi paprastesnėmis judesio perdavimo sistemomis, tačiau sudėtingesnėmis valdymo sistemomis, kurioms valdyti dažnai naudojami mikroprocesoriai arba kompiuteriai.
• Pagal elektros srovės tipą:
  • Nuolatinės srovės elektros pavaros.
  • Kintamosios srovės elektros pavaros.
• Pagal judesio pobūdį:
  • Vienos krypties sukamojo judesio pavaros.
  • Reversinio sukamojo judesio pavaros.
  • Reversinio slenkamojo judesio pavaros.
• Pagal judesio perdavimo būdą:
  • Elektros pavara su reduktoriumi.
  • Elektros pavara be reduktoriaus.
• Pagal automatizavimo laipsnį:
  • Rankinio valdymo pavaros.
  • Automatizuotosios pavaros.
• Pagal valdymo sistemą:
  • Atvirosios pavaros: neturi grįžtamojo ryšio.
  • Uždarytosios pavaros: turi vieną ar kelis grįžtamojo ryšio kanalus, kurie informuoja apie sistemos išėjimo parametrų būklę.

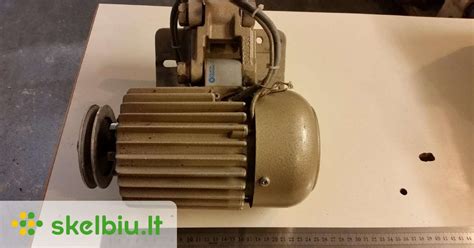

Elektrinių variklių tipai elektrinėse pavarose

Elektrinių pavarų galia gali svyruoti nuo vato dalių iki kelių dešimčių megavatų. Dažniausiai naudojami šie elektros variklių tipai:

• Asinchroniniai elektros varikliai: tai pati populiariausia elektros pavarų rūšis. Jie naudojami siurbliams, kompresoriams, ventiliatoriams pramonės ir žemės ūkio įmonėse varoti.
• Sinchroniniai elektros varikliai: naudojami pavarose, perduodančiose judesį 200-300 kW galios siurbliams ir kompresoriams.
• Nuolatinės srovės nuoseklaus ir mišraus žadinimo varikliai: naudojami kėlimo ir traukos mechanizmuose, be asinchroninių elektros variklių.
• Lygiagrečiojo žadinimo nuolatinės srovės varikliai: naudojami metalo apdirbimo staklių, tekstilės, siuvimo prietaisų elektros pavarose.

Istorinė apžvalga

Elektrinių pavarų atsiradimą lėmė Michaelio Faradėjaus atradimai: 1821 metais jis sukūrė laboratorinį elektros variklio modelį, o 1831 metais atrado elektromagnetinės indukcijos dėsnį. Pirmąją elektros pavarą su elektromagnetų sistema 1834 metais sukonstravo Borisas Jakobis. Ši pavara buvo naudojama 12 vietų keleiviniam kateriui.

Servo Pavaros

Reikiamą kokybę ir tikslumą pramoninėje automatikoje gali užtikrinti servo pavaros. Toliau pateikiama pagrindinė informacija apie servo pavaras: kas tai, iš ko jos susideda ir kokie jų skirtumai.

Kas yra servo pavara?

Servo pavaros yra įrenginiai, naudojami tiksliai realizuoti įrenginių ir mašinų komponentų judėjimą, atsižvelgiant į visus jų parametrus. Tai yra pavaros moduliai, atsakingi už roboto rankų ir CNC staklių ašių judėjimą, bet ne tik. Servo pavaros veikia labai tiksliai ir pasižymi dideliu efektyvumu, todėl jas galima naudoti bet kurioje mašinoje, kur reikalingas efektyvumas ir didelis tikslumas. Gali atrodyti, kad servo pavara tai tiesiog variklis. Tačiau tai yra didelis supaprastinimas, nes tai iš tikrųjų yra įrenginys, susidedantis iš tokių komponentų kaip servo variklis, servo stiprintuvas, kodavimo kabeliai ir maitinimo kabeliai.

Kas yra servo pavara ir kas yra servomechanizmas?

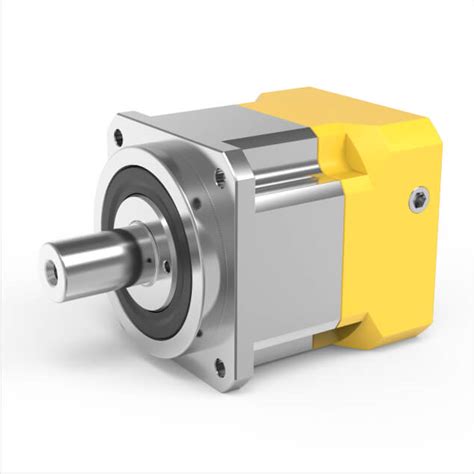

Dažnai painiojami du terminai: servo ir servo pavara. Reikėtų išsklaidyti šias abejones. Servo pavara yra didesnės visumos, servomechanizmo, dalis. Servomechanizme, be servo pavaros, yra pavarų dėžė ir, jei reikia, PLC, galintis atlikti papildomas pažangias funkcijas, tokias kaip įvesties ir išvesties valdymas, ašių sinchronizavimas arba PLCopen standartai. Įdiegus valdiklį, grįžtamojo ryšio įgyvendinimas iš servo stiprintuvo dažnai perkeliamas būtent į PLC.

Kiekvienas iš servo stiprintuvo komponentų atlieka svarbų vaidmenį mašinos darbe, todėl labai svarbu tinkamai pasirinkti juos konfigūruojant savo servo stiprintuvą.

Pagrindiniai servo pavaros komponentai

Pagrindinis servo pavaros komponentas yra servovariklis. Techniškai kalbant, tai klasikinis kintamosios srovės asinchroninis variklis su integruotu enkoderiu. Servovariklis yra visos servo pavaros vykdomasis elementas. Jis yra atsakingas už tam tikros mašinos dalies judėjimą. Jis prijungtas prie servo stiprintuvo, atsakingo už variklio nustatytų verčių generavimą. Šis prietaisas maitinamas kintamąja srove.

Enkoderiai - tai įrenginiai, verčiantys sukamąjį judesį į elektrinius signalus. Jie suteikia tikslią informaciją apie esamą variklio veleno būklę - jo kampinę padėtį, sukimosi kryptį ir padarytų apsisukimų skaičių.

• Absoliutiniai enkoderiai: išvesties signalas generuojamas analogine forma. Kiekvienoje kodavimo disko vietoje yra unikalus ją identifikuojantis kodas. Dėl to, kiekviena veleno kampinė padėtis išėjime turi savo kodo reikšmę. Absoliutinis kodavimo diskas taip pat turi papildomą inkrementinį kelią, todėl išėjime taip pat galima generuoti skaitmeninį signalą. Šio tipo įrenginių pranašumas yra tas, kad servo variklio padėtį galima nuskaityti išjungus maitinimą.
• Inkrementiniai enkoderiai: generuoja impulsus išėjime, atitinkančius sukimosi judesį. Jis turi tam tikrą skiriamąją gebą, kuri nurodo, kiek išėjimo impulsų atitinka tam tikrą kampinį poslinkį. Natūralu, kad kuo didesnė skiriamoji geba, tuo didesnis matavimo tikslumas. Inkrementinio enkoderio atveju neįmanoma nuskaityti dabartinės jo padėties praradus maitinimą.

Servo stiprintuvas yra įrenginys, valdantis variklį naudodamas enkoderio duomenis. Jis naudojamas tam tikram apsisukimų skaičiui atlikti, veleno padėties pakeitimui tam tikru kampu arba jo greičiui keisti. Tai yra I/O terminalas ir STO jungtis, su kuriais galima susisiekti naudojant atitinkamus ryšio protokolus, tokius kaip Modbus RTU. Paprastais žodžiais tariant, servovariklio stiprintuvas yra tas pats, kas paprastam asinchroniniam kintamosios srovės varikliui yra keitiklis. Taip pat galite susidurti su terminu „servo valdiklis“, kai kalbate apie servo stiprintuvą. Tai ne visai teisinga, nes servo valdiklis yra servo stiprintuvo komponentas. Pats servo valdiklis yra atsakingas už valdymo signalų, kuriuos vėliau reikia sustiprinti, perdavimą. Servo stiprintuvas ne visada yra servo variklio pagrindinis blokas. Dažnai jis veikia kartu su PLC, o būtent PLC duoda konkrečias komandas servo stiprintuvui, kurios paverčia jas servo variklio sukimu tam tikru greičiu ir padėtimi. Servo stiprintuvas ir PLC gali bendrauti tarpusavyje ne tik per ryšio protokolus, tokius kaip EtherCAT, Modbus, Profinet, Profibus ir kt., bet ir paprastais signalais, siunčiamais iš PLC I/O terminalo.

Kiekvienai servo pavarai reikalingi dviejų tipų laidai - maitinimo ir kodavimo kabeliai. Kabeliai turi būti tinkamai parinkti pagal mūsų įrenginio parametrus: maitinimo įtampa (230 V arba 400 V), variklio galia arba kodavimo įrenginio tipas (prieauginis arba absoliutinis). Renkantis laidus reikia atkreipti dėmesį į tai, kad jie būtų lankstūs ir ekranuoti. Ekranuoti kabeliai apsaugo nuo elektromagnetinių trukdžių, atsirandančių dėl kabelyje tekančios srovės pulsavimo. Kita vertus, lankstus kabelis, dėl specialaus guminio apvalkalo, yra lankstus ir minkštas, tačiau patvarus. Dėl šių savybių jį lengviau paslėpti spintoje, kad netrukdytų.

Skirtumai tarp servo ir žingsninių variklių

Žingsninis variklis paverčia elektros energiją į mechaninę energiją. Variklio rotorius juda valdymo sistemoje generuojamų impulsų pagalba. Žingsninio rotoriaus sukimas tam tikru kampu priverčia valdomą objektą judėti tiksliai nurodytu atstumu. Rotorius susideda iš dviejų diskų su priešingais magnetiniais poliais - šiauriniu ir pietiniu. Įjungus įtampą, rotorių paleidžia statoriaus apvija arba elektromagnetas. Šiuo metu variklis žengia vieną žingsnį. Kuo daugiau rotoriaus polių porų, tuo šis žingsnis bus mažesnis, todėl judesys bus tikslesnis.

Pagrindinis skirtumas tarp servo ir žingsninių variklių yra jų kaina - žingsninis variklis yra daug pigesnis. Nepaisant to, jis turi savo trūkumų, į kuriuos reikėtų atsižvelgti renkantis įrenginį. Žingsniniuose varikliuose yra atvirasis grįžtamasis ryšis, todėl netikrinama, ar variklis tikrai apsisuko nustatyta verte - nustatomas tik žingsnių skaičius. Dėl to dinaminio pagreičio metu arba veikdamas dideliu greičiu variklis linkęs prarasti žingsnius. Tai reiškia mažesnį tikslumą. Žingsninio variklio nereikėtų rinktis užduotims, kurioms reikalingas didelis pakartojamumas ir tikslumas.
