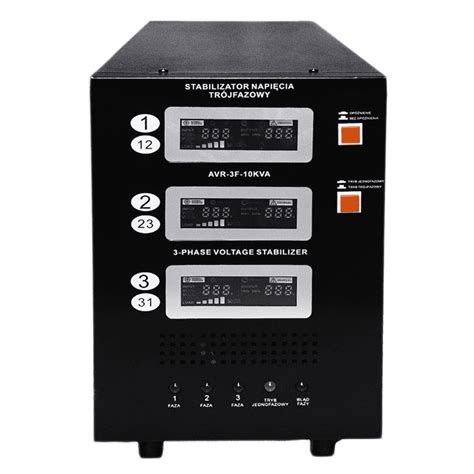

Įtampos stabilizatoriai yra labai svarbi elektronikos ir elektros įrangos apsaugos priemonė. Jie padeda išvengti per didelio arba per mažo įtampos svyravimų, kurie gali pažeisti jautrią įrangą, pavyzdžiui, televizorius, kompiuterius, šaldytuvus ar kitus buitinius prietaisus. Dėl šios priežasties įtampos stabilizatorių pasirinkimui svarbu skirti ypatingą dėmesį.
Įtampos stabilizatoriai yra svarbūs prietaisai, padedantys išlaikyti nuoseklų įtampos lygį elektros sistemose. Jie paprastai naudoja elektronines grandines ar transformatorius, kad būtų galima reguliuoti įtampą. Stabilizatoriai vaidina lemiamą vaidmenį palaikant patikimą ir pastovų maitinimo šaltinį, padėdami išvengti galimų elektrinių prietaisų pažeidimų ir užtikrinti sklandų įvairios įrangos veikimą, turint galimybę reguliuoti įtampos svyravimus, siekiant užtikrinti elektros sistemų saugumą ir efektyvumą.
Pagrindiniai įtampos stabilizatorių tipai
Statiniai įtampos stabilizatoriai
Statinis įtampos stabilizatorius yra elektroninis įtaisas, naudojamas elektros ir elektroninės įrangos įtampai reguliuoti ir stabilizuoti. Tai užtikrina pastovią ir patikimą įtampos išvestį, apsaugodama jautrius įrenginius nuo įtampos svyravimų, viršįtampių ir nukritimų.
Statinio įtampos stabilizatoriaus veikimo principas:
- Įtampos jutimas: Elektroninis įtampos stabilizatorius per jutimo grandinę nuolat stebi iš maitinimo šaltinio gaunamą įtampą. Ši grandinė aptinka bet kokius įvesties įtampos pokyčius.
- Palyginimas ir kontrolė: Juntama įtampa lyginama su etalonine įtampa stabilizatoriaus valdymo grandinėje. Jei įėjimo įtampa nukrypsta nuo norimos atskaitos įtampos, valdymo grandinė pradeda taisomuosius veiksmus.
- Įtampos reguliavimas: Valdymo grandinė suaktyvina galios elektroninius prietaisus, tokius kaip tiristoriai (SCR) arba izoliuotų vartų dvipoliai tranzistoriai (IGBT), kad reguliuotų išėjimo įtampą. Šie įrenginiai gali greitai įsijungti ir išjungti, kad būtų galima valdyti elektros srautą.
- Įtampos korekcija: Priklausomai nuo to, ar įvesties įtampa yra per aukšta ar per žema, galios elektroniniai prietaisai atitinkamai reguliuoja išėjimo įtampą. Jei įėjimo įtampa aukšta, statinis stabilizatorius sumažina ją iki norimo lygio. Ir atvirkščiai, jei įėjimo įtampa žema, elektroninis stabilizatorius ją padidina iki norimo lygio.
- Nuolatinis stebėjimas: Kietojo kūno įtampos stabilizatorius nuolat stebi įėjimo įtampą, realiuoju laiku koreguodamas, kad išlaikytų stabilią ir reguliuojamą išėjimo įtampą.
Linijiniai įtampos stabilizatoriai
Linijiniai įtampos stabilizatoriai yra vieni pagrindinių elektroninės aparatūros mazgų maitinimo blokuose. Ne per seniausiai stabilizatoriai dar buvo gaminami iš diskretinių elementų, tokių kaip tranzistoriai ir stabilitronai. Šiuolaikinėje elektronikoje išleistos vienakristalės mikroschemos, kurios atlieka visas minėtas ir dar daug papildomų funkcijų.
Plačiai paplitusios trijų išvadų, tiesinių įtampos stabilizatorių mikroschemos su stabilizuojama išėjimo įtampa nuo 5 iki 27 V. Svarbu atkreipti dėmesį, kad dauguma vakarietiškų mikroschemų yra žymimos kitaip nei rusiški analogai. Prieš stabilizatorių grupes, tokias kaip 78xx, 79xx, 78Lxx, 79Lxx, 78Mxx, 79Mxx, tikrovėje dar gali būti viena arba dvi raidės, nurodančios gamintoją. Išleidžiami mikroschemų variantai, atlaikantys iki 1 A srovę.
Reikia atkreipti dėmesį, kad nurodoma sklaidomoji galia naudojant radiatorius mikroschemų pasuose nenurodoma, o suvidurkintos sklaidomos galios reikšmės dažnai gaunamos iš dokumentacijose esančių grafikų. Kai kurie rusiški stabilizatoriai turi dar pasenusią išvadų numeraciją.

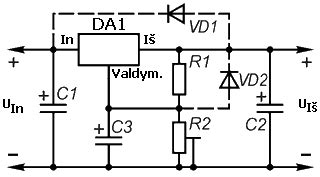

Jungimo ypatumai ir apsauga:
- Pulsacijų sumažinimui išėjime, ypač kai išėjime didelė įtampa, rekomenduojama papildomai įjungti išlyginantį kondensatorių, ne mažesnį kaip 10 µF, kuo arčiau mikroschemos.
- Jei stabilizatorius veikia maksimaliu išėjimo įtampos režimu, prie atsitiktinio įėjimo grandinės užtrumpinimo arba maitinimo šaltinio atjungimo, mikroschema gali gauti didelę grįžtamąją įtampą iš apkrovos pusės ir sugęsti. Diodas gali apsaugoti mikroschemą nuo įkrauto kondensatoriaus.
- Linijinių stabilizatorių pagrindinis trūkumas yra tai, kad yra reikalinga pakankamai aukšta įtampa tarp įėjimo ir išėjimo (2...3 V).
- Stabilizatoriai neveikia be apkrovos. Fiksuotos išėjimo įtampos stabilizatoriai naudoja daugiau srovės (2...4 mA) ir yra mažiau stabilūs keičiant išėjimo įtampą, palyginti su reguliuojamais.
Kompensacinis nuoseklus įtampos stabilizatorius
Kompensacinis nuoseklus įtampos stabilizatorius yra sudėtingesnis įtampos reguliavimo sprendimas, skirtas užtikrinti didesnį stabilumo koeficientą ir tikslesnį įtampos reguliavimą.
Veikimo principai ir elementų įtaka:
Šio tipo stabilizatorių veikimo koeficientas gali būti išreikštas formule:
Kst = (DUo/Uo)/(DUst/Ust) ≈ Ust R1 / Uo Ra
Kur DUo/Uo yra santykinis išėjimo įtampos pokytis, o DUst/Ust - santykinis nestabilizuotos įtampos pokytis. Formulė rodo stabilizacijos koeficiento priklausomybę nuo įėjimo ir išėjimo įtampų bei rezistorių R1 ir Ra santykio.
Kompensacinio nuoseklaus stabilizatoriaus grandinėje naudojami elementai: rezistoriai R3, R4, R5, atraminės įtampos šaltinis VD (stabilitronas), stiprintuvas VT2 ir reguliuojantis elementas VT1.
Atskirų grandinės elementų įtaka:
- R1: Šis rezistorius riboja srovę per tranzistorių VT1. Didinant jo varžą, maksimali apkrovos srovė mažėja; mažinant - tranzistorius gali sudegti.
- R2: Nustato srovę per stabilitroną. Stabilitrono darbo režimas pasirenkamas taip, kad jis normaliai dirbtų. Stengiamasi R2 pasirinkti kuo didesnę, nes tada pasiekiamas didžiausias stabilizacijos koeficientas.
- R3, R5: Nustato srovę per įtampos daliklį. Jei srovė didelė, didėja nuostoliai; jei maža - didėja aplinkos temperatūros įtaka. Kad būtų kompensuota temperatūros įtaka, dažnai nuosekliai su rezistoriumi R3 jungiamas silicio diodas tiesiogine kryptimi arba termistorius.
- R4: Naudojamas, kai reikia pareguliuoti išėjimo įtampą.
Gedimų paieška:
Norint diagnozuoti gedimus, išėjime prijungiama apkrova (pvz., lemputė) ir matuojama išėjimo įtampa. Jei ji didelė ir nesireguliuoja, tada atjungiamas VT2 kolektorius ir užtrumpinama VT1 bazė-emiteris.
Įtampos stabilizatoriaus pasirinkimo kriterijai
Norint išsirinkti tinkamą įtampos stabilizatorių, reikia atsižvelgti į kelias svarbias savybes:
- Galia: Stabilizatorius turi būti pakankamai galingas, kad galėtų tiekti stabilų maitinimą visai prijungtai įrangai. Jei kelių prietaisų bendra galia siekia 5 000 vatų, pasirinktas stabilizatorius turėtų turėti bent 20-30 % daugiau galios nei bendra apkrova, kad būtų užtikrinta tinkama veikimo atsarga.
- Veikimo diapazonas: Šis parametras rodo, kokiu diapazonu stabilizatorius gali koreguoti įtampą. Pavyzdžiui, jei elektros tinklo įtampa gali kristi iki 160 V ar kilti iki 260 V, stabilizatorius turėtų sugebėti veikti šiame diapazone ir užtikrinti, kad išėjimo įtampa būtų pastovi, paprastai apie 220-230 V. Svarbu žinoti, kad skirtingose aplinkose gali pasireikšti įvairūs įtampos svyravimų tipai, pavyzdžiui, staigieji įtampos pokyčiai, trumpieji tiekiamosios įtampos pertrūkiai ir net periodiški svyravimai, susiję su tinklo apkrova.
- Apsauga nuo perkrovų: Labai svarbi stabilizatoriaus funkcija yra apsauga nuo perkrovų. Tai reiškia, kad įtampos stabilizatorius turi sugebėti aptikti ir apsaugoti elektros įrangą nuo per didelės apkrovos ar trumpųjų jungčių. Kai kurie įtampos stabilizatoriai turi automatinio išsijungimo funkciją, kai aptinkama perkrova arba kai įtampa per daug nukrypsta nuo normos. Šiuolaikiniai stabilizatoriai taip pat gali turėti integruotą apsaugą nuo viršįtampių, kurie dažnai atsiranda dėl žaibo smūgių ar kitų išorinių veiksnių.
- Reagavimo greitis: Tai, kaip greitai stabilizatorius gali reaguoti į įtampos pokyčius. Įprastai geros kokybės įtampos stabilizatoriai gali reaguoti per kelias milisekundes. Pavyzdžiui, Ortea GEMINI įtampos stabilizatorius išsiskiria savo itin greitu reagavimo laiku - jis gali reaguoti į įtampos pokyčius vos per 20 milisekundžių. Taigi, jei jūsų elektros įranga yra ypač jautri įtampos svyravimams, turėtumėte rinktis stabilizatorių su kuo greitesniu reagavimo laiku. Greitesniam reguliavimui puikus pasirinkimas - Ortea GEMINI (statinis) įtampos stabilizatorius 4-40KVA, 230VAC arba Ortea AQUARIUS (statinis) įtampos stabilizatorius 10-120KVA, 400VAC.
- Efektyvumas: Kuo efektyvesnis įtampos stabilizatorius, tuo mažiau energijos jis naudos. Įprastai geros kokybės įtampos stabilizatoriai pasižymi aukštu efektyvumo lygiu, siekiančiu net iki 98-99 %. Kai kurie įtampos stabilizatoriai turi papildomas funkcijas, pavyzdžiui, automatinį išsijungimą, kai elektros prietaisai nėra naudojami, arba energijos taupymo režimus. Naujausi stabilizatorių modeliai dažnai turi pažangius mikroprocesorių valdiklius, kurie optimizuoja įtampos reguliavimą realiuoju laiku, užtikrindami minimalų energijos vartojimą ir maksimalų efektyvumą. Tokie stabilizatoriai gali turėti efektyvumo parametrus, leidžiančius sumažinti energijos sąnaudas iki 10-15 %, lyginant su senesniais modeliais.
- Gamintojo reputacija ir produkto patikimumas: Verta atkreipti dėmesį į gamintojo reputaciją ir produkto patikimumą. Patikimi gamintojai taip pat siūlo techninę pagalbą ir atsargines dalis.
- Dydis ir montavimo galimybės: Šie kriterijai taip pat yra labai svarbūs. Kai kurie įtampos stabilizatoriai gali būti montuojami ant sienos, o kiti - tiesiog padedami ant grindų ar stalo.
- Kaina ir garantija: Nors pigesni įtampos stabilizatoriai gali atrodyti patrauklus pasiūlymas, jie dažnai neturi tiek daug funkcijų ar nėra tokie patikimi kaip brangesni modeliai. Ilgesnė garantija yra papildoma apsauga, kuri leidžia jaustis saugiau naudojant įtampos stabilizatorių.
Įtampos stabilizatorių taikymas pramonėje
Daugelyje regionų ir pramonės šakų nestabilus maitinimo šaltinis yra dažna problema. Kintamosios srovės įtampos stabilizatorius nuolat stebi įėjimo įtampą ir naudojamas elektros įrangai apsaugoti. Pramoninės mašinos, tokios kaip CNC įranga, medicinos prietaisai, spausdinimo mašinos, tekstilės mašinos ir automatizuotos gamybos linijos, yra ypač jautrios įtampos svyravimams.
Kintamosios srovės įtampos stabilizavimo principas dažnai pagrįstas automatiniu įtampos jutimu ir korekcija, naudojant servo variklį ir variacinį transformatorių įtampai reguliuoti.
Bendrieji patarimai naudojant įtampos stabilizatorius
- Įtampos stabilizatorius neturi būti perkrautas.
- Renkant stabilizatorių elektros prietaisams su veikiančiais varikliais, pvz., šaldytuvams, oro kondicionieriams, vandens siurbliams, reikėtų pasirinkti bent 3 kartus didesnės talpos įtampos stabilizatorių. Tai užtikrins, kad įrangos paleidimo srovė neviršytų stabilizatoriaus saugiklio srovės arba nuolatinės apsauginės grandinės išjungiklio srovės.
- Prie įtampos stabilizatoriaus prijungtas laidas turi turėti pakankamą apkrovos paviršiaus plotą, kad būtų išvengta šilumos susidarymo ir sumažintas įtampos kritimas.
