Transformatoriai yra esminiai elektros energijos perdavimo ir paskirstymo sistemos komponentai, atsakingi už įtampos lygio reguliavimą saugiam ir efektyviam energijos tiekimui. Tinkamas transformatoriaus veikimas ir ilgaamžiškumas didžiąja dalimi priklauso nuo jame naudojamų izoliacinių medžiagų. Izoliacija ne tik apsaugo nuo elektros gedimų, bet ir pagerina transformatoriaus patvarumą, valdomumą bei šilumos išsklaidymą.

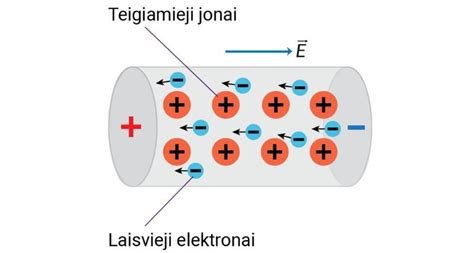

Transformatoriaus izoliacija veikia kaip barjeras, neleidžiantis elektros srovei liesti kitų laidžių dalių, taip užtikrinant saugumą ir pailginant prietaiso tarnavimo laiką. Be to, izoliacija tiesiogiai veikia transformatoriaus komponentų šiluminę charakteristiką ir mechaninę atramą.
Tipai ir savybės
Izoliacinės medžiagos transformatoriams gali būti skirstomos į kelias pagrindines kategorijas: skystąją, kietąją ir dujinę izoliaciją.
Skystoji izoliacija
- Mineralinė alyva: Tai dažniausiai naudojamas skystas izoliatorius, pasižymintis puikiomis aušinimo ir šilumos perdavimo savybėmis. Ji efektyviai praleidžia šilumą ir apsaugo nuo elektros išlydžio. Tačiau mineralinė alyva yra degi ir gali kelti aplinkosaugos problemas, todėl reikalauja atsakingo naudojimo ir utilizavimo.
- Silikoninis skystis: Ši medžiaga pasižymi didesniu atsparumu ugniai nei mineralinė alyva, todėl dažnai naudojama vietose, kur keliami aukšti priešgaisriniai reikalavimai. Silikoninis skystis efektyviai veikia aukštoje temperatūroje ir pasižymi ilgesniu tarnavimo laiku, sumažindamas poreikį dažnai jį keisti.
- Biologiškai skaidūs aliejai: Tai natūralūs aliejai, kurie yra labai populiarūs pramonėje dėl savo ekologiškumo.
Kietoji izoliacija
- Popieriaus izoliacija: Popierius, dažnai naudojamas kartu su skystomis izoliacijomis, atlaiko elektros srovę. Jo celiuliozės struktūra yra lanksti ir elastinga, todėl didina transformatoriaus dielektrinį stiprumą.
- Presavimo lenta (Pressboard): Tai tankesnė popierinės izoliacijos versija, naudojama tose transformatoriaus dalyse, kurios patiria didesnį įtempimą. Ji pagerina mechaninę atramą ir užtikrina didesnį atsparumą fiziniams bei šiluminiams įtempiams, atlaikydama eksploatacinį slėgį.
- Derva impregnuotas popierius (RIP - Resin Impregnated Paper): Ši medžiaga suteikia geresnį mechaninį stiprumą ir atsparumą drėgmei.
Dujinė izoliacija
- SF6 dujos (sieros heksafluoridas): Šios dujos suteikia labai gerą izoliaciją ir efektyviai slopina lanką. Jos plačiai naudojamos aukštos įtampos transformatoriuose dėl savo unikalių savybių.
Transformatoriaus konstrukcija ir izoliacijos vaidmuo
Transformatoriaus projektavimas ir naudojamos medžiagos tiesiogiai veikia jo veikimą, efektyvumą ir saugumą. Pagrindiniai transformatoriaus komponentai, kuriuose svarbi izoliacija, yra:
- Šerdis: Paprastai gaminama iš laminuotų plieno lakštų, leidžia magnetiniam srautui tekėti.
- Apvijos: Pagamintos iš vario ar aliuminio, jos yra vielos ritės, kuriomis teka elektros srovė.
- Bakas: Išorinis transformatoriaus korpusas, kuriame talpinamos šerdis ir apvijos. Jis taip pat yra izoliacinės alyvos laikiklis ir padeda išsklaidyti šilumą.
- Įvorės (Bushings): Izoliuoti įtaisai, leidžiantys elektros jungtims pereiti per baką, išlaikant izoliaciją.
Izoliacija visame transformatoriuje yra gyvybiškai svarbi siekiant išvengti trumpųjų jungimų ir elektros lankų, užtikrinant, kad elektros srovė tekėtų tik numatytais keliais. Ji taip pat padeda kontroliuoti transformatoriaus temperatūrą, išsklaidydama veikiant susidarančią šilumą.
Izoliacijos klasės ir temperatūros ribos
Izoliacijos klasė apibrėžia izoliacinių medžiagų, naudojamų transformatorių apvijoms, atsparumą karščiui. Dažniausiai sutinkamos klasės yra A, E, B, F ir H. Kiekvienai klasei būdinga atitinkama ribinė leistina darbinė temperatūra, kurios negali viršyti apvijos karščiausias taškas. Viršijus šias ribas, izoliacinės medžiagos senėja greičiau, trumpėja transformatoriaus tarnavimo laikas, o esant dideliam temperatūros viršijimui, izoliacija gali sugesti ir transformatorius sudegti.
| Izoliacijos klasė | Didžiausia leistina temperatūra (℃) | Apvijos temperatūros kilimo riba (K) | Eksploatacinė etaloninė temperatūra (℃) |
|---|---|---|---|
| A | 105 | 60 | 80 |
| E | 120 | 75 | 95 |
| B | 130 | 80 | 100 |
| F | 155 | 100 | 120 |
| H | 180 | 125 | 145 |
Izoliacinė medžiaga yra silpniausia elektros įrangos grandis, ypač jautri aukštos temperatūros poveikiui. Skirtingos izoliacinės medžiagos pasižymi skirtingu atsparumu karščiui, todėl ir elektros įranga su skirtingomis izoliacinėmis medžiagomis gali atlaikyti skirtingą aukštą temperatūrą.
Izoliacijos priežiūra ir tikrinimas
Transformatoriaus izoliacijos priežiūra yra itin svarbi siekiant užtikrinti ilgalaikį jo patikimumą ir ilgaamžiškumą. Reguliarus ir sistemingas techninės priežiūros darbas padeda išvengti veikimo problemų ir prailginti transformatoriaus tarnavimo laiką.
Reguliarūs patikrinimai
- Alyvos lygio ir kokybės patikrinimas: Svarbu stebėti alyvos lygį, ieškoti nuotėkių ir užtikrinti, kad alyva būtų švari.
- Vizuali apžiūra: Patikrinti, ar nėra matomų susidėvėjimo požymių, tokių kaip įtrūkimai ar spalvos pakitimai.
- Terminis vaizdas: Naudojant termovizines kameras galima aptikti karštąsias vietas, kurios gali rodyti izoliacijos gedimą. Tai neinvazinis metodas, padedantis anksti nustatyti problemas.
- Ištirpusių dujų analizė (DGA): Analizuojant transformatoriaus alyvoje ištirpusias dujas, galima nustatyti gedimus.
- Izoliacijos atsparumo testas: Matuojamas izoliacijos varžos dydis, siekiant užtikrinti jos saugumą.
- Dalinių iškrovų testas: Aptinka bet kokius ištekėjimus ar pažeidimus izoliacijoje, kas gali padėti išvengti katastrofiškų gedimų.
Laiko eigoje reikalingi veiksmai
- Modernizavimas: Laikui bėgant izoliacija sensta ir gali prireikti ją atnaujinti arba pakeisti. Naudojant modernias izoliacines medžiagas, galima pasiekti geresnių rezultatų ir aplinkosauginių privalumų.
- Reguliarus alyvos keitimas: Periodiškas izoliacinės alyvos keitimas padeda išlaikyti jos savybes ir apsaugo nuo gedimų. Nauja alyva užtikrina efektyvų aušinimą ir izoliaciją.
Iššūkiai ir sprendimai
Transformatoriaus izoliacija susiduria su įvairiais iššūkiais, kuriems sprendžiant svarbu suprasti jų pobūdį.
Senėjimas ir degradacija
Laikui bėgant, dėl šilumos, drėgmės ir elektros įtampos poveikio, izoliacija natūraliai blogėja. Tai gali sukelti:
- Netinkama drėgmės izoliacija: Drėgmė gali sukelti trumpuosius jungimus tarp apvijų sluoksnių, pažeidžiant elektros sistemą. Tai gali atsirasti dėl prasto transformatoriaus sandarumo, gamybos kokybės problemų, transportavimo metu ar netinkamos montavimo/priežiūros.
- Cheminė korozija: Agresyvi aplinka gali pažeisti izoliacines medžiagas.
- Ilgesnė perkrovos eksploatacija: Nuolatinė perkrova didina temperatūrą ir spartina izoliacijos senėjimą.
- Elektros senėjimas: Nuolatinis elektros poveikis gali sukelti medžiagos degradaciją.
Aplinkosaugos ir saugos aspektai
- Aplinkos tarša: Panaudotos alyvos ir kitos izoliacinės medžiagos kelia aplinkosaugos problemas. Rekomenduojama rinktis ekologiškas, biologiškai skaidžias alyvas.
- Gaisro pavojus: Kai kurios izoliacinės medžiagos, pvz., mineralinė alyva, yra degios. Tokiose vietose būtina taikyti griežtas saugos priemones ir naudoti ugniai atsparias medžiagas.
- Priešgaisrinės priemonės: Įrengti priešgaisrines sistemas ir naudoti ugniai atsparią izoliaciją, kur tai būtina.
Sausojo tipo transformatoriai
Sausojo tipo transformatoriai turi reikšmingų privalumų, ypač lyginant su kitais tipais, kur keliami aukšti saugumo reikalavimai ir negalima naudoti pavojingų medžiagų:
- Sauga: Jie pripildomi oro, todėl pašalinama alyvos išsiliejimo ar gaisro rizika.
- Maža priežiūra: Reikalauja minimalios arba visai nereikia priežiūros, nes nereikia keisti alyvos ar atlikti susijusių skysčių paslaugų.
- Ekologiškumas: Nenaudojant skysčių, jie yra draugiškesni aplinkai.
- Aukšta patalpų oro kokybė: Neišskiria jokių medžiagų į aplinką.
Toroidiniai transformatoriai
Toroidiniai transformatoriai pasižymi unikaliomis savybėmis, tokiomis kaip mažiausi matmenys, mažas svoris, mažos sąnaudos ir nekintantys parametrai laikui bėgant. Jų izoliacija, sukurta remiantis prancūzų patento technologija, pasižymi ypač dideliu atsparumu oro sąlygoms, aplinkos taršai ir gyviems organizmams. Šie transformatoriai turi hermetines izoliacines dangas, kurios neleidžia skysčiams ir dujoms patekti į vidų. Naudojami plastikai A ir B pasižymi puikiais elektriniais parametrais, aukštu atsparumu temperatūrai, šilumos smūgiams, korozijai ir tirpikliams.
Izoliaciniai transformatoriai
Izoliaciniai transformatoriai yra esminiai elektros sistemų komponentai, užtikrinantys elektros izoliaciją tarp įvesties ir išvesties apvijų. Jie apsaugo nuo elektros trikdžių, triukšmo ir kitų žalingų problemų, todėl yra kritiškai svarbūs įvairiose srityse. Izoliaciniai transformatoriai gali būti vienfaziai, trifaziai arba K koeficiento transformatoriai, skirti netiesinėms apkrovoms.
Renkantis izoliacinį transformatorių, svarbu atsižvelgti į šiuos veiksnius:
- Galia: Turėtų atitikti didžiausią prijungtos įrangos galios poreikį.
- Įvesties ir išvesties įtampos lygiai: Turi atitikti įrangos reikalavimus.
- Išvesties gnybtų skaičius: Naudingas tiekiant maitinimą keliems įrenginiams.
- Fizinis dydis ir svoris: Ypač svarbu, jei erdvė yra ribota.
- Aplinkos ir įrengimo reikalavimai: Atkreipti dėmesį į temperatūrą, drėgmę ir montavimo galimybes.
Pagrindiniai izoliacinio transformatoriaus privalumai yra didesnė sauga, apsauganti nuo elektros smūgio pavojaus.
Apvijų ritės ir jų gamybos procesas
Apvijų ritės yra pagrindiniai daugelio elektroninių prietaisų elementai, paverčiantys elektros energiją magnetine energija. Jų efektyvumą lemia vielos tipas, vijų skaičius ir šerdies medžiaga.
Apvijų ričių tipai
- Solenoidinės, toroidinės, bifiliarinės: Dažniausiai sutinkamos konfigūracijos.
- Daugiasluoksnės ritės: Naudojamos didesniam induktyvumui pasiekti.
- Plokščios ritės: Tinka vietoms, kur svarbus žemas profilis.
- Oro šerdies ritės: Naudojamos aukšto dažnio taikymuose, kur svarbūs maži šerdies nuostoliai.
Apvijų medžiagos ir įrankiai
Tinkamo laido pasirinkimas: Varinė viela yra populiariausia dėl gero laidumo ir lankstumo. Svarbu pasirinkti tinkamą izoliacijos tipą ir laido skersmenį. Storesnis laidas gali praleisti daugiau srovės, bet gali užimti daugiau vietos.
Svarbiausi įrankiai vyniojimui:
- Vyniojimo mašina: Automatinės mašinos užtikrina greitį ir nuoseklumą didesniems gamybos kiekiams, rankinės mašinos tinka mažesniems kiekiams ar mėgėjams.
- Aštrūs įrankiai: Vielos nuėmiklis ir pjaustytuvas būtini laidui paruošti.
- Matavimo prietaisai: Slankmatis ir mikrometrai naudojami ritės dydžiui patikrinti.
- Apsaugos priemonės: Pirštinės ir akiniai būtini saugiam darbui.
Apvijų technikos
Yra įvairių apvijų technikų, tokių kaip apvija, banginė apvija ir koncentrinė apvija, kurios parenkamos atsižvelgiant į įrangos tipą ir reikalavimus. Kiekviena technika turi privalumų ir trūkumų, daro įtaką įrenginio efektyvumui, šilumos išsklaidymui ir elektromagnetinėms savybėms.
Trikčių šalinimas
Dažniausiai pasitaikančios problemos ričių vyniojimo procese apima netolygų apvijų vyniojimą, laidų nutrūkimą ir izoliacijos pažeidimus. Kiekvienai problemai yra specifiniai sprendimai:
- Netolygus apvijų vyniojimas: Gali būti dėl netinkamo įtempimo valdymo arba nesuderintos vyniojimo įrangos.
- Vielos nutrūkimas: Reikėtų patikrinti vielos kokybę ir įtempimo nustatymus.
- Izoliacijos gedimas: Dažnai sukeliamas perkrovos, kaitinimo ar mechaninio įtempimo.
Reguliarus vyniojimo mašinų techninis aptarnavimas ir tinkamų medžiagų pasirinkimas padeda išvengti daugelio šių komplikacijų.
Garso izoliacija transformatorinėms

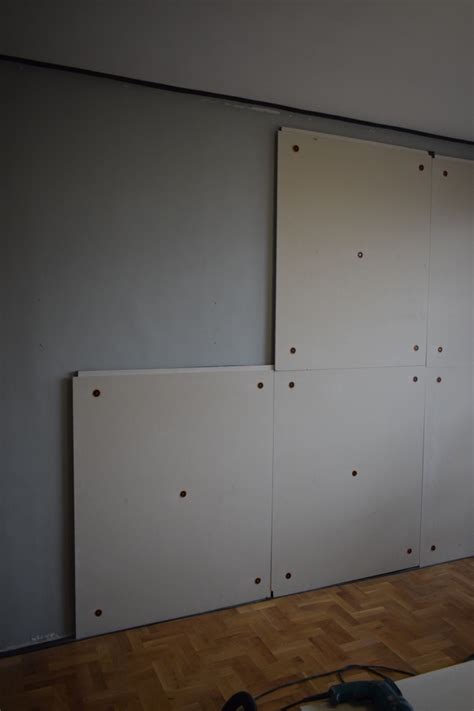

Transformatorinės keliamas garsas gali būti juntamas ir gyvenamojoje aplinkoje. Šiai problemai spręsti gali būti naudojamos specializuotos garso izoliacijos plokštės, pavyzdžiui, "Whisper" plokštės. Šios plokštės pasižymi aukštu garso sugerties koeficientu, atsparumu UV spinduliams, drėgmei, smūgiams ir ugniai. Jos lengvai montuojamos ir gali būti naudojamos įvairiose aplinkose, efektyviai sugerdamos ir žemo dažnio triukšmą.
