Automobilio valdymo blokas (ECU - Electronic Control Unit) yra elektroninis prietaisas, kuris kontroliuoja ir optimizuoja įvairias automobilio sistemas, kad jos veiktų efektyviai. Šis sudėtingas įrenginys atlieka itin svarbią funkciją automobilio veikime. Jis nuolat renka duomenis iš daugybės automobilyje esančių jutiklių, analizuoja šią informaciją ir siunčia atitinkamas komandas įvairioms sistemoms. Tokiu būdu valdymo blokas siekia optimizuoti automobilio veikimą, užtikrindamas jo efektyvumą, saugumą ir komfortą. Šiuolaikiniai automobiliai be valdymo bloko veikti negali, nes jis reguliuoja svarbiausias sistemas, įskaitant kuro padavimą.
Pagrindinės Valdymo Bloko Funkcijos
Valdymo blokas yra automobilio "smegenys", atsakingos už daugybę funkcijų. Pagrindinės iš jų yra:
- Variklio valdymo optimizavimas (degalų įpurškimas, uždegimas).
- Pavarų dėžės veikimo kontrolė.
- Stabdžių sistemos ABS ir ESP funkcijų valdymas.
- Oro pagalvių sistemos aktyvavimas.
- Klimato kontrolės sistemos reguliavimas.
- Ir daugelis kitų svarbių sistemų koordinavimas.
Įvairios Valdymo Blokų Kontroliuojamos Sistemos
Variklio Valdymo Blokas (ECU)
Variklio valdymo blokas (ECU) yra atsakingas už sklandų variklio darbą. Tai yra mažas kompiuteris, kuris, naudodamasis įvairiais jutikliais, kontroliuoja variklio darbą. Jutikliai, išdėstyti visame variklyje, perduoda duomenis į ECU, o šis apdoroja gautą informaciją. ECU analizuoja jutiklių pateiktus duomenis ir tikslina nustatymus realiu laiku. Jis parenka tinkamą oro ir degalų santykį, nustato įpurškimo momentą bei uždegimo laiką. Šis kompiuteris renka informaciją iš tokių jutiklių kaip deguonies jutiklis, veleno padėties jutiklis, paskirstymo veleno padėties jutiklis ir įsiurbimo kolektoriaus temperatūros daviklis.
Kiekvienas automobilis turi tik jam pritaikytą ir sukalibruotą ECU. Jo vieta priklauso nuo automobilio gamintojo ir modelio. Dažniausiai jis montuojamas prie variklio - variklio skyriuje arba priekyje salono (pavyzdžiui, daiktadėžėje).
ECU Perrašymas (Chip Tuning)
ECU perrašymas - tai programinės įrangos (parametrų žemėlapių) pakeitimas, siekiant pakeisti automobilio charakteristikas. Ši procedūra atliekama kompiuteriu ar specialiu įrenginiu, jungiamu per automobilio diagnostinį (OBD) lizdą.
BOSCH ECU MS 5.5
BOSCH ECU MS 5.5 variklio valdymo blokas valdo benzininius variklius iki 8 cilindrų. Kaip „MS 5“ šeimos narys, jame yra galingas skaitmeninio apdorojimo branduolys su slankiojo kablelio aritmetika ir aukščiausios klasės FPGA, užtikrinančiu maksimalų našumą ir lankstumą. MS 5 šeima naudoja naują programinės įrangos kūrimo procesą, pagrįstą MATLAB® ir Simulink®, kas pagreitina algoritmo kūrimą naudojant automatinį kodų ir dokumentų generavimą. Lanksti aparatūros konstrukcija leidžia ECU MS 5.5 palaikyti sudėtingas ar neįprastas variklio ar važiuoklės konfigūracijas. „MS 5.5“ turi vidinį 2 GB kaupiklį, kuris yra ekonomiškas ir lengvas, optimizuotas viskas viename sprendimas.
Pagrindinės charakteristikos:
- Variklio išdėstymas: maks. 8 cilindrai, 2 bankai.
- Kontrolės strategija: Sukimo momento struktūra pagrįsta Lambda valdymu su pritaikymo funkcija.
- Žemėlapio jungiklis atitinka 3 skirtingus tikslinius lambda ir kibirkščių žemėlapius.
- Degalai nutrūko.
- Kalibravimo sąsaja: CCP per CAN arba XCP per Ethernet.
- Sąsaja su „Bosch“ duomenų registravimo sistema.
- Vidinis duomenų kaupiklis: 2 GB.
Uždegimo Modulis
Uždegimo modulis yra elektroninis komponentas, kuris valdo uždegimo ritės veikimą. Jis užtikrina, kad kibirkštis būtų generuojama tinkamu laiku, kad variklis galėtų efektyviai užsivesti ir veikti. Valdymo blokas (ECU) siunčia signalus uždegimo moduliui, nurodydamas, kada generuoti kibirkštį. Gedimo požymiai gali būti šie: užsidega variklio patikros lemputė, variklis sunkiai užsiveda, dirba netolygiai, sumažėja galia, padidėja kuro suvartojimas.
Kaip veikia variklio valdymo blokas (ECU) – išsamus paaiškinimas
Stabdymo Sistemos Valdymo Blokai
ABS (Anti-Blockier-System)
ABS yra sistema, kuri apsaugo stabdančius automobilio ratus nuo užsiblokavimo, kad mašina išlaikytų kursą ir liktų valdoma. Šiandien jos būtinumą visuose lengvuosiuose automobiliuose pripažino daugelis automobilių gamintojų. Jei automobilyje sumontuota ABS sistema, vairuotojui nereikia nuolat kontroliuoti stabdymo stiprumo, vengiant užsiblokavimo, kuris sumažina ir stabdymo efektyvumą.
EBV (Elektroninis Stabdymo Jėgų Skirstytuvas)
EBV (Elektroninis Stabdymo Jėgų Skirstytuvas - SJS) yra mazgas, skirtas paskirstyti stabdymo jėgas automobilio stabdymo pradžioje, kai pagal fizikos dėsnius dėl inercijos jėgų poveikio įvyksta dalinis apkrovos persiskirstymas tarp priekinės ir užpakalinės ašies ratų. Mašinose su priekiniais varomaisiais ratais stabdant pagrindinė apkrova tenka priekinės ašies ratams, kuriuos veikia didelis stabdymo momentas, o galinės ašies ratai, priešingai, netenka apkrovos ir dėl didelio stabdymo momento gali užsiblokuoti. Siekiant to išvengti, SJS, apdorodama iš ABS daviklio ir stabdžių paminos pedalo padėties daviklio gaunamus duomenis, veikia stabdžių sistemą ir perskirsto stabdymo jėgą ratams proporcingai juos veikiančioms apkrovoms.
Dinamiško Stabdymo Kontrolės Sistema (Brake Assistant)
Pagrindinė šios sistemos užduotis - nuolat kontroliuoti stabdžių paminos reagavimo greitį. Jei būtina staigiai stabdyti, Brake assistant automatiškai sukuria maksimalų spaudimą stabdžių prievade net iki to, kad suveiktų ABS.
Traukos ir Stabilumo Kontrolės Sistemos
ASR (Antibuksavimo Sistema)
ASR (Antriebs-Schlupf-Regelung - AS) yra sistema, kuri kontroliuoja varančiųjų ratų sukimosi lygį ir įsibėgėjant neleidžia jiems buksuoti. Kai dėl papildomo sukimosi momento prasideda vieno ar visų varančiųjų ratų buksavimas, AS paveikia valdymo sistemą jėgos agregatu, sumažindamas variklio apsukas ir padidindamas varančiųjų automobilio ratų traukos galią.
Sistemos veikimo principas: Gaunamas iš ABS daviklių informaciją apie varančiųjų ir varomųjų ratų sukimosi dažnumą, AS valdymo blokas sulygina gaunamus duomenis. Jei tarp varančiųjų ir varomųjų ratų sukimosi dažnio yra skirtumas, valdymo blokas pradeda veikti jėgos agregatą, mažindamas jo galingumą. Pirmiausiai AS vėlina darbinio mišinio degimą variklio cilindruose. Jei ši priemonė neduoda laukiamo efekto, AS pradeda veikti kuro padavimo sistemą. Priklausomai nuo ryšio tarp akseleratoriaus paminos ir kuro padavimo įrenginio (mechaninis ar elektroninis), šis veikimo būdas arba atjungia vieną iš kuro purkštukų, arba pakeičia droselio dangtelio atvėrimo kampą.
EDS (Elektroninis Diferencialo Blokavimas)
EDS (Elektronische Differentialsperre - EDB) yra logiškas ABS funkcijos papildymas, padidinantis automobilio saugumą, gerinantis jo traukos jėgos charakteristikas važiuojant blogu keliu, palengvinantis pajudėjimo iš vietos, intensyvaus įsibėgėjimo, judėjimo įkalne procesus ir automobilio eksploataciją, esant blogoms gamtinėmis sąlygomis.
Sistemos veikimo principas: Posūkyje vienos ašies automobilio ratai nueina skirtingą kelią, todėl jų kampiniai greičiai irgi turi skirtis. Šį greičių skirtumą kompensuoja diferencialas, kuris yra jungiamoji grandis tarp dešinio ir kairio automobilio varomosios ašies ratų. Yra ir trūkumų: diferencialo konstrukcija tokia, kad jis, nepriklausomai nuo judėjimo sąlygų, sukimosi momentą vienodai paskirsto kiekvienam ratui. Kai važiuojama tiesiu keliu ir automobilio sukibimas su danga yra vienodas, tai nedaro įtakos automobilio valdymui, bet kai varomieji automobilio ratai patenka į atkarpas, kur sukibimas su danga yra skirtingas, ratas, judantis ta kelio dalimi, kur sukibimas yra mažesnis, pradeda buksuoti. Dėl sukimosi momentų vienodumo, kurį užtikrina diferencialas, buksuojantis ratas sumažina kito rato traukos jėgą.
Diferencialo blokavimas, kai dešinysis ir kairysis ratai yra ant skirtingos dangos, panaikina šį vienodą skirstymą. Gaunant iš ABS priklausančių daviklių signalus apie sukimosi dažnį, EDB nustato varomųjų ratų kampinius greičius ir nuolat juos lygina. Jei kampiniai greičiai nesutampa, tarkim, dėl vieno rato buksavimo, jis pristabdomas iki to laiko, kol jo sukimosi dažnis sutaps su kito rato dažniu. Dėl tokio reguliavimo atsiranda reaktyvinis momentas, kuris prireikus sukuria mechaninio diferencialo blokavimo efektą. Geriau sukibantis su kelio danga ratas gauna galimybę naudoti daugiau traukos jėgos. Jei sukimosi dažnis skiriasi 110 aps./min, sistema automatiškai pradeda veikti ir be apribojimų veikia, kol pasiekiamas 80 km/val. greitis.
ESP (Elektroninė Stabilumo Programa)
ESP (Elektronisches Stabilitats Programm - SAŠS, sistema apsauganti nuo šoninio slydimo) skirta padėti vairuotojui sudėtingomis vairavimo sąlygomis. Iškilus pavojui ji kompensuoja netinkamą vairuotojo elgesį ir padeda išlaikyti automobilį stabilų. Ši sistema rūpinasi traukos ir dinaminio automobilio valdymo sistemos reguliavimu. SAŠS atpažįsta šoninio slydimo pavojų ir tikslingai kompensuoja automobilio nukrypimą nuo stabilaus kurso. Ši sistema taip pat žymima: ASMS (Automatisches Stabilitats Management System), DSC (Dynamic Stability Control), FDR (Fahrdynamik-Regelung), VSA (Vehicle Stability Assist), VSC (Vehicle Stability Control).
Sistemos veikimo principas: SAŠS reaguoja į kritines situacijas, kai turimi atsakymai į du klausimus: Kur nusiteikęs važiuoti vairuotojas? Kur iš tikro važiuoja automobilis? Atsakymą į pirmąjį klausimą sistema gauna iš daviklių, kurie nustato vairo pasukimo kampą ir automobilio rato kampinius greičius. Atsakymą į antrą klausimą galima gauti išmatavus automobilio pasisukimo nuo vertikalios ašies kampą ir nustačius jo šoninį greitėjimą.
Kritinė situacija gali atsirasti, jei automobilis:
- Per mažai pasisuka. SAŠS po truputį pristabdo galinį vidinės posūkio pusės ratą, veikia variklio darbo valdymo sistemą ir APD (jei automobilis yra su automatine pavarų dėže).
- Per daug pasisuka. SAŠS po truputį pristabdo priekinį išorinės posūkio pusės ratą bei veikia variklio darbo valdymo sistemą ir APD (jei automobilis yra su automatine pavarų dėže). Jėgos vektorius, veikiantis automobilį, sukasi į posūkio išorę, apsaugodamas automobilį nuo šoninio slydimo ir paskui jį einančio nevaldomo sukimosi aplink vertikalią ašį.
Dar viena situacija, kurioje reikia SAŠS įsikišimo, yra tada, kai tenka lenkti netikėtai ant kelio pasirodžiusias kliūtis. Jei automobilyje yra sumontuota SAŠS, situacija atrodo kiek kitaip nei be jos: Vairuotojas, kaip ir pirmu atveju, mėgina aplenkti kliūtį. Gavusi daviklių signalus SAŠS atpažįsta permainingą automobilio judėjimo režimą. Atlikus būtinus skaičiavimus sistema pristabdo galinį kairį ratą, tai padėdama automobiliui pasisukti ir išsaugodama priekinių ratų šoninio sukimo jėgą. Kol mašina juda lanku į kairę, vairuotojas pradeda sukti vairą į dešinę. SAŠS, norėdama padėti automobiliui pasisukti į dešinę, pristabdo priekinį dešinį ratą. Tuo metu galinis ratas sukasi laisvai, todėl optimizuojasi juos veikianti šoninio sukimo jėga. Staigus vairuotojo manevras gali iššaukti automobilio sukimąsi aplink vertikalią ašį. Norėdama užkirsti kelią galinių ratų šoniniam slydimui, sistema pristabdo priekinį kairį ratą.
Kėbulo ir Komforto Sistemos
Automobilio Kėbulo Valdymo Sistema
Svarbi kėbulo valdiklio užduotis - supaprastinti valdymą ir sumažinti keleivių valdymą rankiniu būdu, kad neblaškytų keleivių. Automobilio kėbulo valdymo sistema apima automobilio saugos, komforto kontrolės ir informacinės komunikacijos sistemas, kurios daugiausia naudojamos automobilio saugumui, komfortui ir patogumui padidinti:
- Padidintas automobilio saugumas: oro pagalvės, saugos diržai, centriniai durų užraktai nuo vagystės.
- Padidintas automobilio komfortas: prisitaikantis oro kondicionierius, sėdynių valdymas.
- Padidintas automobilio patogumas: automatiniai langai, elektriniai durų užraktai, elektriniai galinio vaizdo veidrodėliai, elektrinis stogas (stoglangis) ir kt.
Taip pat yra integruotos ekrano sistemos, vairuotojo informacinės sistemos, navigacijos sistemos, kompiuterių tinklo sistemos, būsenos stebėjimo ir gedimų diagnostikos sistemos ir kt., kurios naudojamos jungtis su transporto priemonės išore ir koordinuoti įvairių dalių elektroninių valdymo blokų funkcijas.
Oro Pagalvių Valdymo Blokas (ACU)
Oro pagalvės valdymo blokas (ACU - Airbag Control Unit) - tai specifinis ECU tipas, apdorojantis signalus, priimtus iš įvairių daviklių, išdėstytų automobilyje. Analizuodamas signalus, priimtus iš daviklių, valdymo blokas nusprendžia, kada reikia išskleisti oro pagalvę. Oro pagalvės valdymo blokas dažniausiai montuojamas automobilio centrinėje dalyje, nes ten jis gali būti labiausiai apsaugotas nuo smūgių. Šiuolaikinės oro pagalvių sistemos plačiai tobulinamos ir neapsiribojama vien tik pagalvės pripūtimo pasirinkimu.
Atstumo Kontrolės Sistema (ADK)
ADK (Abstandsdistanzkontrolle) - atstumo kontrolės statant mašiną sistema, kuri, naudodama ultragarsinius jutiklius, nustato atstumą iki artimiausios kliūties. Sistemą sudaro ultragarsinis keitiklis ir valdymo blokas. Apie atstumą iki kliūties vairuotoją informuoja garso signalas, kurio skambėjimo dažnumas keičiasi mažėjant atstumui. Mažesnis atstumas - dažnesnis signalas. Kai iki kliūties lieka 0,2 m, signalas skamba be pertraukos. Garso signalas pradeda skambėti, kai iki kliūties lieka:
- 0,8 m nuo priekinio bamperio kampinių jutiklių,
- 1,2 m nuo priekinio bamperio priešakinių jutiklių,
- 0,8 m nuo galinio bamperio kampinių jutiklių,
- 1,6 m nuo galinio bamperio priešakinių jutiklių.
Beraktė Prieiga (Keyless Access)
Keyless Access - tai centrinio užrakinimo valdymo sistema, kuri nereikalauja spustelėti nuotolinio pultelio mygtukų durelėms atrakinti ar užrakinti. Dažnai ją tiesiog vadina „be raktelio“ sistema. Klasikinėje sistemoje yra ištraukiamas plieninis rakto strypas, o Keyless pultelyje toks „avariniu atveju“ naudojamas strypas dažniausiai būna paslėptas ir turi būti išimtas specialiai. Beraktė sistema teikia patogumą įlipant ir išlipant, tačiau svarbu suprasti, kad daugelis funkcijų, kurias internete priskiria Keyless (pvz., automatinis liukas ar sėdynės atmintis), iš tiesų priklauso ne nuo Keyless logikos, o nuo automobilio komforto bloko.
Sistemos veikimo algoritmas: Tradiciškai radijo ryšio iniciatorius yra pats pultelis - paspaudus mygtuką jis siunčia signalą, kai savininkas yra netoli automobilio. O Keyless sistemoje pirmas siunčia automobilis - pultelis atsako. Savininkas priartėja prie durelių ir paliečia rankeną. Pultelis atsako užšifruotu signalu. Šis algoritmas leidžia patogiai atidaryti automobilį be fizinio rakto ištraukimo.
Didesnė perėmimo rizika: Deja, Keyless sistemos turi didesnę perėmimo riziką ir automobilio pavogimo tikimybę nei su tradiciniu radijo pulteliu. Nors radijo ryšys tarp automobilio ir pultelio vyksta labai arti (vidutiniškai 1-2 m), patyrę vagys be raktelio automobilį gali pavogti naudodami du retransliatorius. Daugeliu atvejų, pagal gamyklinį veikimo algoritmą, automobilio negalima užrakinti iš išorės, kai variklis užvestas.
Galimos problemos: Išsikrovusi baterija pultelyje, stiprus užteršimas arba užšalimas ant rankenų (pigūs universalūs komplektai gali nejausti palietimo), techniniai gedimai (nutrūkę laidai, užsiteršę kontaktai, valdymo bloko gedimai).
Valdymo Blokų Diagnostika, Gedimai ir Remontas
Automobilinės elektronikos diagnostika yra ypatingai svarbus procesas, užtikrinantis sklandų ir saugų transporto priemonės veikimą. Kai transporto priemonėje įvyksta gedimas, išsami diagnostika leidžia greitai ir tiksliai nustatyti klaidų šaltinį.
Dažniausiai Pasitaikančios Valdymo Bloko Problemos
Kaip ir bet kuris elektroninis įrenginys, valdymo blokas gali sugesti. Dažniausios problemos apima:
- Programinės įrangos gedimai, kurie gali sukelti netikėtą sistemos elgesį.
- Elektros grandinės sutrikimai, pavyzdžiui, trumpasis jungimas ar atviras grandinės sutrikimas.
- Jutiklių klaidos, dėl kurių valdymo blokas gauna neteisingus duomenis.
Šios problemos gali turėti įvairių pasekmių automobilio veikimui, pradedant nuo nedidelių diskomfortų iki rimtų gedimų, galinčių sustabdyti automobilio judėjimą.
Variklio Valdiklio Gedimo Požymiai
Dauguma gedimų iš anksto pasireiškia įvairiais požymiais. Kartais užsidega „Check Engine“ lemputė, tačiau ji parodo tik bendrą gedimą, o ne konkrečią priežastį. Kiti dažni simptomai yra šie:
- Netolygus variklio darbas.
- Variklio užgesimas po įšilimo.
- Sunkus užsivedimas arba visiškas neužsivedimas.
- Neveikiantis akceleratoriaus pedalas.
- Avarinio režimo įsijungimas.
- Sumažėjusi galia.
- Padidėjęs kuro suvartojimas.
Ką Sukelia Sugedęs Variklio Valdymo Blokas?
Net ir nedidelis šio kompiuterio gedimas ilgainiui gali sukelti rimtų padarinių: sutrikusį degalų įpurškimą, stūmoklių pažeidimus, turbokompresoriaus ar net viso variklio užsikirtimą. Be to, gali sugesti uždegimo ritės bei kiti elektroniniai elementai.
Diagnostika ir Remontas

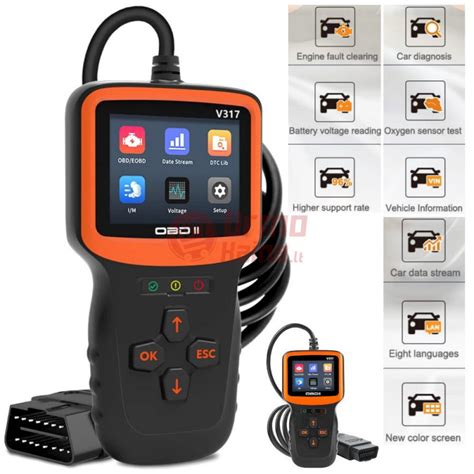

Gedimo nustatymas paprastai atliekamas naudojant specializuotą diagnostikos įrangą. Ši įranga nuskaito klaidų kodus, kuriuos užfiksuoja valdymo blokas, ir padeda greitai rasti problemos šaltinį. Tai leidžia mechanikams tiksliai nustatyti, ar problema yra pačiame valdymo bloke, ar susijusi su kitomis automobilio sistemomis. Tinkamai atlikta diagnostika leidžia greitai identifikuoti problemą ir užtikrinti, kad remonto darbai būtų atlikti tiksliai ir efektyviai. Be to, pasitelkus profesionalią diagnostiką galima aptikti ne tik akivaizdžius gedimus, bet ir potencialias problemas, kurios gali išryškėti vėliau, taip užkertant kelią rimtesnėms klaidoms ir brangiems remontams ateityje.
Dirbama su autorizuotais įrenginiais ir teikiamos paslaugos SGW (Security Gateway) integruotiems automobiliams.
Gedimų Prevencija
Dauguma gedimų kyla dėl išorinių priežasčių: trumpo jungimo, sugedusių jutiklių, netinkamai sumontuotos dujų įrangos. Norint sumažinti riziką ir išvengti variklio valdiklio gedimų, rekomenduojama:
- Reguliariai tikrinti uždegimo žvakes, rites ir akumuliatorių.
- Stebėti dujų įrangos darbą.
- Neatidėlioti smulkių gedimų šalinimo.
- Nuosekliai tikrinti elektronikos veikimą.
Reguliariai atlikta automobilio patikra, ypač elektronikos ir uždegimo sistemos komponentų, padeda išvengti rimtesnių defektų.
Ką daryti, jei Variklio Valdiklis Sugedo?
Sugedusį modulį galima remontuoti arba pakeisti - sprendimą turėtų priimti patyręs specialistas. Kai kuriais atvejais valdymo bloką galima sėkmingai suremontuoti, naudojant specialią įrangą ir atlikus išsamų testavimą.
- Remontas: Specialistai išmontuoja modulį, nustato gedimo priežastį ir atlieka remontą. Dažnai kartu tikrinami ir prijungti jutikliai.
- Keitimas: Tačiau, ypač jei gedimas susijęs su pagrindine plokšte ar programine įranga, dažnai jį reikia pakeisti nauju. Naujesniuose automobiliuose, turinčiuose daugiau elektronikos, kartais rekomenduojama keisti modulį nauju. Tai brangesnė, bet patikima išeitis.
Ekspertai rekomenduoja reguliariai tikrinti uždegimo sistemos komponentus bei akumuliatorių. Automobiliai su dujų sistema reikalauja ypatingo dėmesio. Sugedus dalims, geriausia rinktis originalias, konkrečiam modeliui tinkamas dalis.
