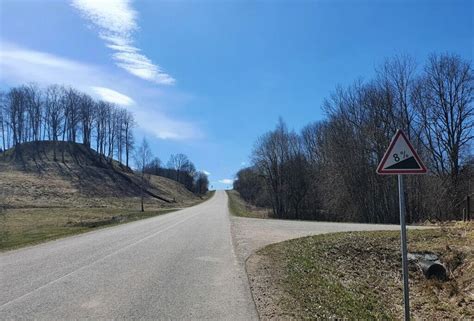

Net jei nesate vairuotojas, tikrai žinote, kaip atrodo įspėjamieji kelio ženklai „Stati įkalnė“ ir „Stati nuokalnė“. Juose artėjančių kalvų statumas yra pažymėtas procentais. Kyla klausimas: kodėl pasirinktas būtent šis matavimo vienetas, o ne įprasti laipsniai?
Nuolydžio matavimo vienetai ir jų pritaikymas
Mokykloje mokomės, kad kampai matuojami laipsniais, ir tai yra universalus matavimo vienetas. Pavyzdžiui, 13 laipsnių įkalnė yra akivaizdžiai statesnė už 3 laipsnių, ir šis skirtumas yra lengvai suprantamas. Tačiau kelių tiesimo ir ženklinimo srityje dažnai naudojami kiti matavimo vienetai.

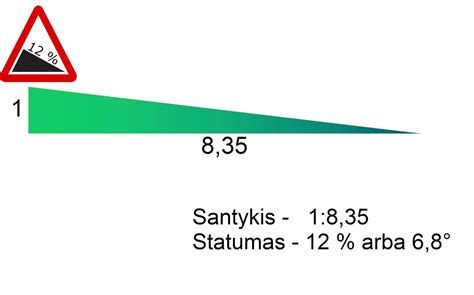

Iš tikrųjų, nuolydžius galima apibūdinti įvairiais matavimo vienetais. Tai galima daryti laipsniais, bet žymėjimas santykiu irgi yra dažnas. Pavyzdžiui, santykis 1:1 nurodo, kad nuolydžio (stogo šlaito, kalvos, rampos) aukštis ir pagrindo ilgis yra tokie pat. Santykis 1:2 reiškia, kad nuolydžio pagrindo ilgis yra dvigubai didesnis nei aukštis.
Santykį lengva išreikšti ir procentais: 1:1 yra 100 %, 1:2 yra 50 %, 2:3 - 66,7 % ir t. t. Priešingai nei tarp žmonių, matematiniai santykiai yra lengvai suprantami.
Procentų ir laipsnių perskaičiavimas
Procentinis nuolydžio žymėjimas yra praktiškas, nes leidžia lengvai apskaičiuoti statumą, turint kelio pagrindo ilgį ir aukščio pokytį. Šią informaciją inžinieriai gali gauti iš topografinių žemėlapių, o tai palengvina projektavimo procesą.
Tuos procentus įmanoma paversti laipsniais, bet tai būtų papildomas žingsnis. Paprasta formulė atrodo taip: statumas laipsniais = tan⁻¹(a/b). Čia 'a' - objekto aukštis, 'b' - nuolydžio pagrindo ilgis. Nors formulė gali atrodyti sudėtingai, net gimnazisto mokslinis skaičiuotuvas gali atlikti tokius skaičiavimus. Tačiau, nors procentus galima paversti laipsniais naudojant trigonometrines funkcijas, tai reikalauja papildomų skaičiavimų. Dėl šios priežasties, o taip pat dėl istorinių priežasčių, susijusių su geležinkelių tiesimu, procentinis žymėjimas išliko populiarus kelių transporte.
Svarbu pažymėti, kad tiesioginės proporcijos tarp procentų ir laipsnių nėra - nors 100 % yra 45°, 50 % yra 26,6° (o ne 22,5°). Todėl mintinai procentus laipsniais paversti sunku, bet šiuolaikiniai skaičiuotuvai ir kompiuterinės programos šią užduotį atlieka akimirksniu.
Istorinis kontekstas ir praktinis pritaikymas
Kelių nuolydžiai procentais žymimi dėl to, kad tokia tvarka nusistovėjo per labai ilgą laiką, o skaičiavimas yra labai paprastas. Nors procentus dabar lengva paversti laipsniais, kompiuteriai ir moksliniai skaičiuotuvai paplito pakankamai neseniai. Anksčiau tokie skaičiavimai buvo atliekami pieštuku ant popieriaus, ir kelių inžinieriams tekdavo tvarkytis su labai smulkiais skaičiais.
Pradėjus tiesti automobilių kelius, buvo pasitelkiamos ankstesnės geležinkelių tiesimo patirtys. Geležinkeliuose net ir nedidelis nuolydis galėjo turėti didelę įtaką traukinių eigai, todėl buvo naudojami dar smulkesni matavimo vienetai, pavyzdžiui, promilės (tūkstantosios dalys). Vos 1 % įkalnė geležinkeliuose gali perpus sumažinti leidžiamą lokomotyvo svorį. Garvežių laikais buvo stengiamasi išvengti net 0,1 % įkalnių bei nuokalnių, nes lokomotyvai ir ypač jų stabdžiai buvo pakankamai silpni. 0,1 % įkalnė yra 0,06° - tai tiesiog nereikšmingas, sunkiai suvokiamas skaičius. Taigi, laipsniai geležinkeliuose beveik niekada nebuvo naudojami.
Pradėjus tiesti ir žymėti automobilių kelius, buvo pritaikytos senos geležinkelių pamokos. Paprastumo vardan santykius ir promiles pakeitė procentai, kurių gradacija keliams yra tinkamesnė. Automobilių keliams procentinis žymėjimas pasirodė tinkamesnis dėl savo paprastumo ir pakankamai plačios gradacijos, apimančios beveik visus įprastus kelių nuolydžius.
Dabar stačiausios gatvės retai viršija 35 % ribą, o tai yra mažiau nei 20°. Stačiausios rampos automobiliams tikriausiai nesiekia ir 45°. Taigi, tas 0-100 % diapazonas praktiškai apima beveik visų įprastų automobilių galimybių ribas.
Kodėl procentai yra efektyvesni kelių inžinerijoje?
Galiausiai, matavimas procentais yra žymiai paprastesnis inžinieriams. Matlankio prie kelio įkalnės nepridėsi, o štai aukščio pokytį bei pagrindo ilgį galima pamatyti atsivertęs topografinį žemėlapį. Kelio ženklus planuojantiems inžinieriams lengvai apskaičiuojamus ir daugiau nei amžių naudojamus procentus versti laipsniais tiesiog nėra prasmės.
Taigi, nors nuo seno naudojami įvairūs šlaitų matavimo metodai, laipsniai niekada nebuvo populiarus matavimo vienetas, kai kalbama apie kelių ar geležinkelių nuolydžius. Laipsniai labiau praverčia matuojant ką nors smulkaus arba apibrėžiant kampus, kurie gali būti bet kur tarp 0 ir 360° (pavyzdžiui, skrydžio kryptis). Ypač kalbant apie transportą, reikšmingas kampų diapazonas yra visai mažas, o tangentų mėgėjų anksčiau buvo dar mažiau nei dabar.
