Mygtukinis jungiklis - tai elektromechaninio tipo jungiklis, skirtas valdyti elektros grandinę fiziniu mygtuko paspaudimu. Paspaudus mygtuką, sukuriamas arba nutraukiamas elektros jungtis, taip leidžiant arba stabdant elektros srovės tekėjimą grandine. Mygtukiniai jungikliai yra labai paplitęs ir plačiai naudojamas komponentas įvairiuose elektroniniuose prietaisuose, mašinose ir sistemose.
Pagrindinės mygtukinių jungiklių savybės ir tipai
Mygtukiniai jungikliai yra nepaprastai universalūs ir gali būti įvairių formų, dydžių bei funkcijų. Pagrindiniai jų tipai skiriasi veikimo principu ir grįžtamuoju ryšiu:
Veikimo principas: momentiniai ir fiksavimo jungikliai
- Momentiniai jungikliai: Šio tipo jungikliuose grandinė įjungiama arba atjungiama tik tol, kol mygtukas yra aktyviai paspaustas. Atleidus mygtuką, jungiklis grįžta į savo pradinę padėtį. Momentiniai mygtukiniai jungikliai veikia tik tuo metu, kai yra spaudžiami. Jie dažniausiai naudojami trumpalaikiams veiksmams, pavyzdžiui, paleidimo ar atstatymo funkcijoms.
- Fiksavimo (užrakinimo) jungikliai: Šie jungikliai turi dvi stabilias būsenas ir išlieka toje padėtyje, į kurią juos perjungiate, kol dar kartą nepaspausite, kad pakeistumėte būseną. Tai reiškia, kad vieną kartą paspaudus mygtuką, grandinė lieka įjungta (arba išjungta) net ir atleidus mygtuką. Fiksavimo jungikliai yra pagaminti iš tvirtų medžiagų, tokių kaip nerūdijantis plienas, ir dažnai turi sidabrinius kontaktus.
Grįžtamasis ryšys: lytėjimo jungikliai
Lytėjimo jungikliai skirti suteikti naudotojui grįžtamąjį ryšį, kai jungiklis suveikia. Paspaudus tokį jungiklį, galima pajusti pastebimą fizinį „spragtelėjimą“ arba tam tikrą pasipriešinimą, kuris patvirtina, kad jungiklis buvo aktyvuotas. Nors kai kurie mygtukiniai jungikliai gali skleisti lytėjimo spragtelėjimą, panašų į lytėjimo jungiklius, ne visi mygtukiniai jungikliai jį turi. Lytėjimo jungikliai paprastai yra momentiniai, t. y., elektros jungtis užmezgama tik tada, kai jungiklis yra aktyviai paspaustas.
Papildomi mygtukinių jungiklių tipai
Be pagrindinių momentinių ir fiksavimo tipų, egzistuoja ir kiti mygtukinių jungiklių variantai, pritaikyti specifinėms reikmėms:
- Momentinis mygtuko jungiklis: Vienas iš labiausiai paplitusių tipų. Šis jungiklis skirtas išlikti ON padėtyje tik tol, kol mygtukas laikomas nuspaustas.
- Užrakinamasis mygtuko jungiklis: Šis jungiklis suprojektuotas taip, kad liktų ON padėtyje net ir atleidus mygtuką. Jungiklį galima išjungti dar kartą paspaudus mygtuką.
- Lytėjimo mygtuko jungiklis: Trumpalaikio jungiklio tipas, dažnai naudojamas elektroniniuose prietaisuose. Dėl liečiamo grįžtamojo ryšio šiuos jungiklius lengviau naudoti ir jie suteikia patikimesnį atsaką.
- Apšviestas mygtuko jungiklis: Šio tipo jungiklyje yra įmontuotas šviesos diodas (LED), kuris užsidega, kai jungiklis yra įjungtas. Apšviesti jungikliai būna įvairių spalvų, todėl lengva atskirti funkcijas. Pavyzdys: mygtukas, kurio išorinis skersmuo 33 mm ir aukštis 60 mm, su įmontuotu šviesos diodu, apšviečiančiu kupolą balta spalva.
- Paspaudimo/išjungimo jungiklis: Fiksavimo jungiklio tipas, kurį galima įjungti arba išjungti paspaudus tą patį mygtuką.
- Apsaugos mygtuko jungiklis: Jungiklio tipas, skirtas apsisaugoti nuo netyčinio įsijungimo.

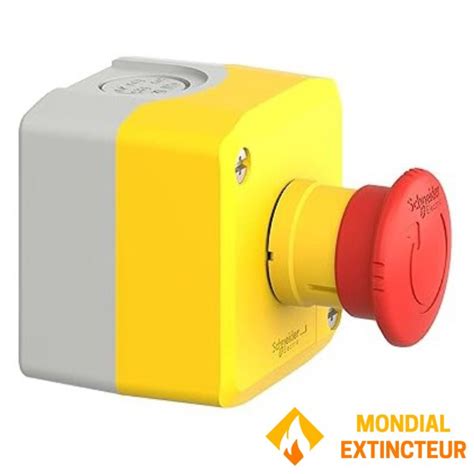

- Grybų mygtuko jungiklis: Saugos jungiklio tipas, turintis didelį grybo formos mygtuką, kurį reikia paspausti norint suaktyvinti jungiklį. Dažnai naudojamas kaip avarinio stabdymo mygtukas.
- Monostabilus mygtukas: Mažas jungiklis, montuojamas per skylę (THT) su dviem kaiščiais, dažnai naudojamas spausdintinėms plokštėms. Pavyzdys: 6 x 6 mm dydžio mygtukas, kurio aukštis 5 mm.
Mygtukinių jungiklių veikimo mechanizmas
Mygtuko jungiklis veikia, kai žmogus paspaudžia mygtuką. Jungiklio viduje yra pavara, spyruoklė ir metaliniai kontaktai. Paspaudus pavarą, spyruoklė nuspaudžiama žemyn, o metaliniai kontaktai susiliečia, leisdami elektrai tekėti per grandinę. Atleidus mygtuką, spyruoklė grįžta į pradinę padėtį, kontaktai atsiskiria, ir elektros srovės tekėjimas sustoja (momentiniai jungikliai) arba lieka nepakitęs (fiksavimo jungikliai).
Mygtuko jungiklio viduje esančios dalys:
- Pavara: Dalį, kuri juda, kai palietėte mygtuką. Ji judina spyruoklę, kad atidarytų arba uždarytų kontaktus.
- Spyruoklė: Sukuria mechaninę jėgą, grąžinančią pavarą ir mygtuką į pradinę padėtį (momentiniuose jungikliuose) arba palaikančią jungiklio būseną.
- Metaliniai kontaktai: Jungia arba atjungia elektrinę grandinę, kai juos suspaudžia arba atskiria pavara.
Mygtuko jungiklio veikimo tipai priklauso nuo jo konstrukcijos:
- „Push to make“ (paprastai atidarytas, NO): Šis jungiklis uždaro grandinę, kai jį paspaudžiate. Jis išlaiko grandinę išjungtą, kol nepaspausite. Šis tipas naudojamas paleidimo, maitinimo arba atstatymo mygtukams.
- „Push to break“ (paprastai uždarytas, NC): Šis jungiklis atidaro grandinę, kai jį paspaudžiate. Jis leidžia elektrai tekėti visą laiką, kol mygtukas nėra paspaustas.
Lytėjimas yra svarbus mygtukinių jungiklių aspektas. Dauguma jungiklių sukelia spragtelėjimo ar pasipriešinimo jausmą paspaudus, leisdami naudotojui žinoti, kad jungiklis veikia. Tai padeda išvengti praleistų ar papildomų paspaudimų.
Mygtukinių jungiklių pritaikymas ir privalumai
Mygtukiniai jungikliai yra būtini įvairiose srityse, nuo buitinės technikos iki pramonės įrangos:
Buitinė technika ir elektronika
Daugelyje namų apyvokos prietaisų, tokių kaip mikrobangų krosnelės, maišytuvai, kavos virimo aparatai ir skrudintuvai, naudojami mygtukiniai jungikliai, leidžiantys juos įjungti, išjungti arba pasirinkti nustatymus. Jie taip pat randami nuotolinio valdymo pultuose, skaičiuotuvuose ir žaidimų valdikliuose, pagerindami naudotojo sąveiką.
Pramonė ir saugumas
Pramoninėse mašinose ir įrenginiuose mygtukiniai jungikliai atlieka gyvybiškai svarbų vaidmenį užtikrinant saugų veikimą. Avarinio stabdymo mygtukai yra specialus mygtukinių jungiklių tipas, skirtas greitai ir efektyviai sustabdyti mašinas ekstremaliose situacijose. Šie jungikliai atitinka griežtas saugos taisykles ir yra būtini siekiant apsaugoti operatorius bei įrangą.
Pramonėje taip pat naudojami specializuoti jungikliai:
- Priešrūkinio žibinto jungikliai: Idealiai tinka automobiliams, užtikrinant greitą valdymą.
- Antivandaliniai jungikliai: Sukurti atlaikyti ekstremalias sąlygas, tinkami viešosioms vietoms ir intensyviam naudojimui.
- Jungikliai su atstatymo funkcija: Puikus pasirinkimas, kai reikia greitai grąžinti prietaisus į pradinę būseną.
Dėl savo tvirtumo ir ilgaamžiškumo, ypač metaliniai mygtukai, jie tinkami intensyviai naudojamoms vietoms, tokioms kaip gamyklos ir transporto priemonės.
Fantastiška drama, Žalgirio mūšis su Fenerbahče ir sezono pabaiga | Ant karštų
Mygtukinių jungiklių pasirinkimas ir įsigijimas
Renkantis mygtukinį jungiklį, svarbu atsižvelgti į jo dydį, stilių ir funkcionalumą, kurie dažnai priklauso nuo konkrečios paskirties. Kai kurie jungikliai turi IP apsaugos laipsnį (pvz., IP54, IP65, IP67), rodantį jų atsparumą dulkėms ir drėgmei. Didelės srovės arba aukštos įtampos programoms gali prireikti didesnių ir tvirtesnių jungiklių.
Dėl savo paprastos konstrukcijos, patvarumo, puikaus lytėjimo grįžtamojo ryšio ir kompaktiškumo, mygtukiniai jungikliai yra populiarus gamintojų pasirinkimas. Jie užtikrina intuityvų ir lengvą valdymą, todėl yra nepakeičiami šiuolaikinėje elektronikoje.
Įmonė "Anodas.lt" siūlo platų įvairių tipų mygtukinių jungiklių asortimentą, atitinkantį skirtingus poreikius. Įmonė siūlo konkurencingas kainas, greitą pristatymą ir profesionalų klientų aptarnavimą, padedantį išsirinkti tinkamiausią sprendimą.
