Išsiplėtimo indai yra esminė uždarų šildymo, saulės energijos, aušinimo cirkuliacinių sistemų ir karšto vandens sistemų dalis. Šie membraniniai slėginiai plėtimosi indai veikia pagal statinio slėgio palaikymo principą su azoto pagalve, užtikrinant patikimą ir efektyvų sistemos veikimą be pagalbinės energijos. Jie yra tvirtos konstrukcijos, leidžiančios patikimai eksploatuoti įrangą.
Išsiplėtimo indo reikalingumas ir funkcijos
Bet kokie vandens šildymo procesai yra susiję su tūrio ir slėgio pakitimais. Šildamas vanduo ne tik kaista ir garuoja, bet ir plečiasi. Dėl temperatūros didėjimo kaitinant vandenį, vanduo išsiplečia, todėl būtina šį tūrio perteklių tam tikru būdu surinkti.
Išsiplėtimo indas yra nedidelis rezervuaras, skirtas suvaldyti sistemoje kylantį slėgį dėl vandens kaitimo. Šylantis ir besiplečiantis vanduo patenka į šią talpą ir taip sumažina sistemos viduje esantį slėgį, o vandeniui vėstant, vanduo patenka atgal į sistemą.
Be šio proceso, boilerio viduje kylantis slėgis dėl vandens plėtimosi gali pasiekti kritinį lygį ir sugadinti svarbius šildytuvo komponentus ar vožtuvus. Neatlaikę spaudimo, šie komponentai gali lemti, kad šildomas vanduo išsilies į kambarį.
Pagrindinės išsiplėtimo indo funkcijos:
- Siurblio apsauga nuo priešlaikinio susidėvėjimo, išvengiant dažno junginėjimosi.
- Pastovaus slėgio palaikymas vandens tiekimo sistemoje.
- Apsauga nuo vandens hidraulinio smūgio.
Membraninis hidroforas dažniausiai naudojamas vandens tiekimo sistemų ir siurblių darbo stabilizavimui, pastovaus sistemos slėgio užtikrinimui ir hidrosmūgių kompensacijai. Taip pat išsiplėtimo indai naudojami vėsinimo/kondicionavimo sistemose.
Išsiplėtimo indas boileriui
Išsiplėtimo indas yra reikalingas kiekvienam boileriui, tiek elektriniam, tiek kombinuotam. Jo neturint, smarkiai rizikuojama sugadinti vieną ištikimiausių pagalbininkų namuose. Elektrinio boilerio viduje be išsiplėtimo indo susidaro itin didžiulis slėgis, kuris gali būti pavojingas darniai sistemos veiklai.
Kombinuotiems boileriams išsiplėtimo indas taip pat reikalingas, nes nors jis ir neturi didelio vandens rezervuaro, vanduo vis tiek keliauja vamzdžiais, o kaisdamas plečiasi. Taigi, išsiplėtimo indas yra itin didelės svarbos komponentas kiekvienam boileriui.
Optimalus boilerio išsiplėtimo indo slėgis turėtų būti nuo 1 bar iki 1,5 bar esant šaltam vandeniui. Kai sistema pradeda šilti, slėgis gali pakilti iki 2 barų. Svarbu reguliariai tikrinti išsiplėtimo indo slėgį, nes netinkamas slėgis gali sukelti pernelyg didelį vandens srautą arba padidinti įrangos nusidėvėjimą.
Išsiplėtimo indo sandara ir veikimo principas

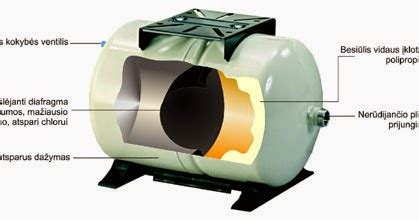

Išsiplėtimo indas sudarytas iš dujų kameros, vandens kameros bei tarp jų esančios membranos. Iš esmės, hidroforą sudaro metalinis ar stiklo pluošto korpusas ir speciali membrana (maišas) arba diafragma, priklausomai nuo indo konstrukcijos.

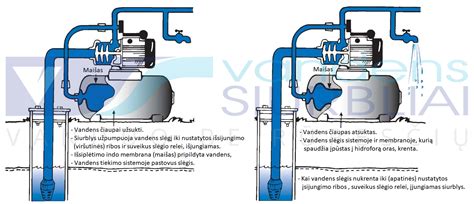

Iš vienos membranos ar diafragmos pusės hidrofore yra vanduo, o iš kitos - suspaustas oras, kurio slėgis turi būti apie 0,2 bar mažesnis, nei nustatytas siurblio įsijungimo slėgis. Kai atsukamas vandens čiaupas, suspaustas oras stumia vandenį iš hidroforo kameros į vandentiekio sistemą. Kai slėgis nukrenta žemiau nustatytos įsijungimo ribos, suveikia slėgio relė ir paleidžiamas siurblys.
Išsiplėtimo indo priežiūra ir gedimai
Nors išsiplėtimo indų korpusas yra tvirtas ir tarnauja patikimai, tam tikrų gedimų išvengti neįmanoma. Rekomenduojama periodiškai (pvz., kartą per metus) patikrinti oro slėgį inde ir, jei reikia, jį pakoreguoti pagal gamintojo nurodymus.
Prieš atliekant bet kokias priežiūros/patikrinimo procedūras, atjunkite visus sistemos elektrinius įrengimus, patikrinkite sistemos slėgį ir temperatūrą. Inde esantį priešslėgį galima tikrinti tik tuomet, kai yra ištuštinta vandens sekcija, esanti išsiplėtimo inde.
Cirkuliacinius siurblius reikia išjungti, o įrangą nuorinti. Esant maksimaliai tiekiamojo srauto temperatūrai, įrenginys nudujinamas termiškai.
Dažniausi gedimų požymiai
- Šildymo sistemą tenka vis dažniau nuorinti. Tai gali reikšti, kad pasirinktas išsiplėtimo indas yra per mažas arba slėgis priešslėgio kameroje yra per mažas pastatui.
- Pastebimas vandens pratekėjimas vamzdžiuose. Tai yra ryškus simptomas, kad išsiplėtimo indas neveikia ir dėl vandens tūrio padidėjimo, vanduo prabėga kitose sistemos vietose.
- Vandens siurblys nuolatos veikia arba pernelyg dažnai išsijungia ir įsijungia.
- Dažnai suveikiantis apsauginis vožtuvas.
- Slėgio „šuoliai“ sistemoje.
- Girdimi hidrauliniai smūgiai.
- Jeigu paspaudus oro ventilį bėga vanduo, reiškia membrana yra trūkusi ir reikia keisti arba membraną (didesniuose induose, nuo 500 l), arba visą išsiplėtimo indą.
- Jei indo užpildyti oru nepavyksta, gali būti, kad membrana yra prilipusi prie indo korpuso. Taip gali atsitikti, jeigu išsiplėtimo indas stovi per šiltoje patalpoje, pavyzdžiui, šalia katilo.
Slėgio reguliavimas
Iš gamyklos išėjusiame inde slėgis dažniausiai būna 1,5 bar ir, nekeičiant priešslėgio, jis gali tikti nebent 4-5 aukštų namui arba šildymo sistemai, kurioje palaikomas 1,7-1,9 bar slėgis. Jei slėgis šildymo sistemoje turi būti didesnis, būtina didinti indo priešslėgį, kad jis būtų 0,2-0,3 bar mažesnis nei sistemos.
Jeigu jūsų namo vandens sistemoje palaikomas didesnis negu 1.9 bar slėgis, tuomet gali tekti padidinti Jūsų išsiplėtimo indo priešslėgį pripildant į jį oro. Jūsų išsiplėtimo indo slėgis turi būti 0.2 ar 0.3 bar mažesnis negu vandens sistemoje esantis slėgis.
Jei pastebite, kad net ir pilnas indas tiekia mažai vandens, gali prireikti sumažinti oro slėgį vandens rezervuare. Tuščiame inde oro slėgis oro kameroje turėtų būti 5-8 psi (0,35-0,55 bar).
Slėgio reguliavimo žingsniai:
- Uždarykite vandens tiekimo vožtuvą.
- Ištuštinkite indą atidarydami maišytuvą, kad vanduo bėgtų tol, kol nusustos. Patikrinkite, ar inde vis dar yra vandens.
- Susiraskite oro vožtuvą. Naudodami dviračio padangų oro pompą per šį vožtuvą į baką įpumpuokite oro.
- Iš bako išleidę visą vandenį, oro slėgio matuokliu patikrinkite indo slėgį.
Išsiplėtimo indo remontas
Net ir geriausių šildymo sistemų išsiplėtimo indai genda. Jeigu pastebėjote pro vamzdžių jungtis pratekantį vandenį, tuomet geriausias būdas tai ištaisyti - pirmiausiai atlaisvinti vamzdžių jungtis ir išvalyti visą išlašėjusį vandenį. Tuomet dar kruopščiau išvalykite jungtis nuo susidariusių apnašų ir pan.
Remonto žingsniai:
- Nusausinkite visą išsiplėtimo indo korpusą sausu skuduru ir džiovintuvu.
- Prieš pradedant bet kokius taisymo darbus, būtina išjungti šildymo sistemos elektros maitinimą.
- Nuimkite vamzdį, vedantį iš šildymo katilo į cirkuliacinį siurblį.
- Kai įsitikinsite, jog visus gedimus ir įtrūkimus pataisėte, galite vėl paleisti šildymo katilą ir išsiplėtimo indą, atveriant tarp jų esantį vožtuvą.
Atkreipkite dėmesį, kad išsiplėtimo indo tarnavimo laikas yra ribotas. Vandenyje gali atsirasti nemalonus kvapas ar skonis, nes jame laikomas kambario temperatūros vanduo nėra sterilus, todėl laikui bėgant gali tapti antrinio užteršimo šaltiniu.
Išsiplėtimo indo pasirinkimas ir montavimas
Išsiplėtimo indas yra reikalingas visose uždarose šildymo sistemose, kur vanduo cirkuliuoja ir kaista. Jo talpa priklauso nuo sistemos tūrio, darbinio slėgio ir temperatūrų. Paprastai išsiplėtimo indas turi sudaryti 7-10 proc. šildymo sistemos tūrio.
Dažniausiai jis montuojamas grįžtamojoje šildymo vamzdyno atšakoje, netoli katilo ar šilumos punkto, kur temperatūra yra žemesnė, o srautas - ramesnis. Paprastai vandentiekio išsiplėtimo indas montuojamas ant šalto vandens vamzdžio į tūrinį karšto vandens šildytuvą. Vandentiekio išsiplėtimo indas privalo būti sumontuotas ant šalto vandens trasos, kad boilerio tūris turėtų kur plėstis. Kitais atvejais indas turi būti specialus karštam vandeniui.
Nors paprastai rašoma, kad išsiplėtimo indų membrana atlaiko iki 95-99-100 C, dėl jos ilgaamžiškumo jai geriau dirbti žemesnėje temperatūroje. Dėl slėgių kompensavimo teoriškai nėra labai svarbu, kurioje talpos pusėje bus kompensuojamas vandens tūrio padidėjimas (ir sumažėjimas) dėl temperatūros pokyčių.
Svarbi pastaba: tarp indo ir kompensuojamos talpos negali būti jokios uždaromosios armatūros ar pan., išskyrus specialiai tam skirtą armatūrą (pavyzdžiui, atjungimo vožtuvas). Tai reikalinga tam, kad laikas nuo laiko būtų galima pamatuoti išsiplėtimo indo išankstinio įpūtimo slėgį. O tam reikia atjungti išsiplėtimo indą.
Paprastai, įvertinus normalų vandentiekio vandens slėgį (> 2,5 -3,0 bar), vandentiekio išsiplėtimo indų išankstinio įpūtimo slėgis turi būti apie 2,0-2,5 bar.

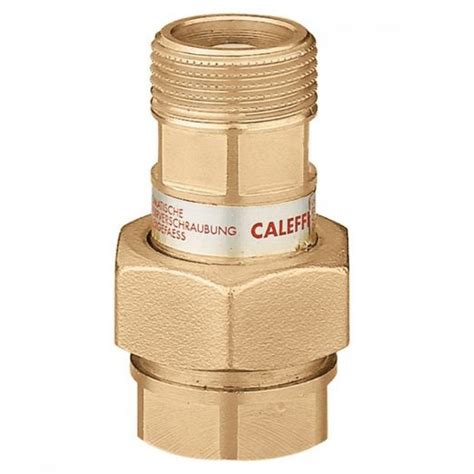

Jeigu indas prie sistemos yra prijungtas tiesiogiai, be pajungimo mazgo išsiplėtimo indui, t.y. išardomos jungties su drenažu, tada teks nudrenuoti vandenį iš sistemos bei indo ir atjungti jį mechaniškai nuo sistemos.
Jei naujo indo darbinis slėgis ir talpa yra tinkami esamai sistemai, seną išsiplėtimo indą galima pakeisti nauju be sistemos keitimo. Labai aiškūs atsakymai su schemomis yra kiekvieno prietaiso montavimo instrukcijoje. Tereikia tik pasižiūrėti.
