Daugeliui motociklininkų, ypač turintiems Honda motociklus, kyla klausimų dėl CDI (Capacitive Discharge Ignition) komutatoriaus veikimo, jo pajungimo schemos ir dažnų gedimų. CDI blokas yra esminė motociklo degimo sistemos dalis, atsakinga už kibirkšties generavimą reikiamu metu, kas užtikrina variklio užvedimą ir stabilų darbą.
Kas yra CDI komutatorius?
CDI komutatorius yra elektroninis blokas, kuris kaupia energiją kondensatoriuje ir išleidžia ją į uždegimo ritę, sukeldamas galingą kibirkštį žvakėje. Tai užtikrina efektyvų kuro mišinio uždegimą variklio cilindre. Yra įvairių CDI tipų, pavyzdžiui, DC CDI (nuolatinės srovės) ir AC CDI (kintamosios srovės). Kai kurie CDI blokai turi įmontuotus apsukų ribotuvus, kurie neleidžia varikliui viršyti maksimalių leistinų apsukų. Taip pat egzistuoja programuojami CDI variantai, leidžiantys nustatyti degimo kampus pagal individualius poreikius, bei CDI be ribotuvo, skirti sportiniams ar modifikuotiems motociklams.
Pagrindiniai Komponentai ir Pajungimo Principai

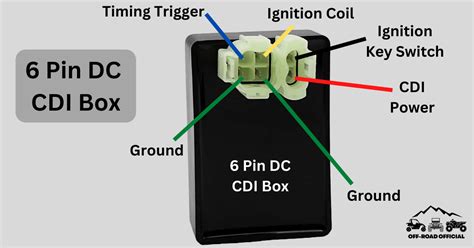

Norint teisingai prijungti CDI komutatorių, svarbu suprasti, kokie komponentai sudaro degimo sistemą ir kaip jie tarpusavyje sąveikauja. Pagrindiniai elementai, susiję su CDI pajungimu, yra šie:
- Akumuliatorius - maitinimo šaltinis (ypač DC CDI atveju).
- Uždegimo ritė (babina) - paverčia žemą įtampą į aukštą, reikalingą kibirkščiai.
- CDI blokas - pavyzdžiui, 5 kontaktų CDI.
- Starterio relė - kontroliuoja starterio variklio veikimą.
- Avarinio stabdymo jungiklis (kill switch) - skirtas avariniam variklio išjungimui.
- Trigger mygtukai (davikliai) - perduoda informaciją apie alkūninio veleno padėtį CDI blokui, nurodant, kada sugeneruoti kibirkštį.
Sujungti visus šiuos komponentus yra esminė užduotis. Kill switch jungiklio atveju, jei iš jo išeina du laidai, vienas jo galas jungiasi į masę arba kitaip į minusą. Visuomet būtina vadovautis gamintojo pateikta motociklo elektros schema, nes kiekvieno motociklo modelio pajungimo schema gali skirtis. Jei kyla sunkumų suprasti schemą, rekomenduojama kreiptis į specialistus arba ieškoti detalių nuotraukų bei diagramų, kaip buvo pasidarę kiti naudotojai.
Dažniausios CDI problemos ir diagnostika
Vartotojai dažnai susiduria su įvairiomis problemomis, kurios gali būti susijusios su CDI bloku. Tarp dažniausių simptomų yra:
- Kibirkšties dingimas esant tam tikriems apsisukimams: Pavyzdžiui, ant 4-5-6 pavarų ant 5000 aps./min. dingsta kibirkštis ar kažkas panašaus. Tai gali sukelti įsitikinimą, kad kažkas negerai su elektros sistema, net jei karbiuratorius sureguliuotas ir atrodo tvarkingai. Kibirkštis gali ne visą laiką būti dėl pačio CDI veikimo arba jo programuojamų žemėlapių (map'ų) pokyčių.
- Apsukų ribotuvo gedimas: Kartais ribotuvas ima "knistis" ir per anksti atjungia variklio apsukas. Atjungti ribotuvą be tinkamų žinių gali būti sudėtinga, tam reikia specialisto, susidūrusio su CDI remontu ar "tiurlinimu", ir ardžiusio patį bloką.
- Sunkus užvedimas šaltai ir nestabilus darbas: Motociklas šaltas kuriasi sunkiai, užsikūrus dirba tik vienas cilindras, o pasilus dirba abu normaliai. Tai gali būti susiję su elektra, net jei mechaninė dalis visa perrinkta, sureguliuota, o kompresija abiejuose cilindruose vienoda.
- Variklio apsukos žemesnės nei turėtų būti: Net ir patikrinus laidelius, problema gali išlikti, nurodydama į galimą CDI gedimą.
- CDI perkaista ir nustoja veikti: Gali būti, kad DC CDI blokas pašilęs nustoja generuoti kibirkštį. Norint patikrinti, ar tai problema, galima pamėginti komutatorių išimti laukan ir pakabinti ant laidų vėsesnėje aplinkoje, stebint, ar jis nekaista.
- Problemos dirbant tuščiąja eiga: Pavyzdžiui, Honda NSR modeliuose, kai nedirba ant laisvų apsukų nebent paduodi pacosą. Dažnai kyla diskusijų, ar tai degimo (CDI) ar karbiuratoriaus kaltė.
Trikčių šalinimas ir sprendimai
Susidūrus su aukščiau minėtomis problemomis, svarbu atlikti sistemingą diagnostiką:
- Patikrinkite akumuliatorių ir jungtis: Prieš gilinantis į CDI, įsitikinkite, kad akumuliatorius yra gerai įkrautas ir visos jungtys yra švarios ir tvirtos.
- Laidelių tikrinimas: Atidžiai patikrinkite visus su degimo sistema susijusius laidelius, ar nėra pažeidimų ar trumpojo jungimo.
- CDI keitimas: Jei įtariate CDI gedimą, galite pabandyti jį pakeisti. Tačiau atkreipkite dėmesį, kad jei analogiškam kitam motociklui gedimas tas pats, o komutatorių sukeitus problema išliko, tai gali reikšti, kad problema slypi ne pačiame CDI bloke, o kituose komponentuose arba bendroje sistemos konfigūracijoje. Pavyzdžiui, Honda CBR F2 atveju, jei viskas išbandyta ir tik CDI liko, tai gali būti vienintelis galimas kaltininkas apsukų problemoms, susijusioms su jo perprogramavimu.
- CDI be ribotuvo: Jei norima išvengti apsukų ribojimo, galima įsigyti ir įdiegti CDI bloką be ribotuvo. Svarbu atkreipti dėmesį į jungties tipą ir pajungimo schemą. Pavyzdžiui, yra padidintų DC CDI, skirtų 125cc 4T motociklams, be ribotuvo.
- Programuojami CDI blokai: Pažengę vartotojai gali pasirinkti programuojamą bloką ir jį susiprogramuoti pagal savo poreikius, reguliuojant degimo kampus ir apsukų ribotuvus.
Svarbu atsiminti, kad CDI komutatoriaus diagnostika ir remontas gali būti sudėtingas procesas, reikalaujantis specifinių žinių apie motociklo elektros sistemą. Jei nesate tikri dėl savo gebėjimų, visada geriau kreiptis į patyrusį mechaniką ar elektriką.
