Šiame straipsnyje išsamiai aptariamas Holo daviklis, dažnai naudojamas Audi automobiliuose ir kitose transporto priemonėse. Nagrinėsime jo veikimo principą, galimus gedimus, jų simptomus ir žingsnis po žingsnio keitimo procesą. Straipsnis skirtas tiek pradedantiesiems, norintiems suprasti pagrindus, tiek patyrusiems mechanikams, ieškantiems detalesnės informacijos.
Kas yra Holo Daviklis ir Kur Jis Naudojamas Automobiliuose?
Holo daviklis (angl. Hall effect sensor) yra elektroninis prietaisas, naudojamas matuoti magnetinio lauko stiprumą. Automobilių pramonėje jis plačiai taikomas įvairiose sistemose, užtikrinant tikslų ir patikimą duomenų perdavimą, kuris būtinas tinkamam automobilio sistemų veikimui. Moderniuose vidaus degimo varikliuose Holo efekto jutikliai yra be galo sudėtingas įvairių technologijų junginys. Norint, kad viskas veiktų tinkamai, reikalinga labai tiksli duomenų analizė, pagal kurią variklio centrinis kompiuteris (ECU) arba atskiri valdymo blokai bus pajėgūs priimti sprendimus bei reguliuoti įvairių komponentų veikimą.
Holo Daviklių Paskirtis Audi Automobiliuose
- Alkūninio veleno padėties daviklis (CKP): Šis daviklis stebi alkūninio veleno padėtį ir greitį, o informacija perduodama variklio valdymo blokui (ECU). ECU naudoja šiuos duomenis degimo ir kuro įpurškimo laikui nustatyti. Jis pateikia ECU realiojo laiko duomenis apie alkūninio veleno padėtį ir sukimosi greitį.
- Skirstomojo veleno padėties daviklis (CMP): Panašiai kaip alkūninio veleno daviklis, skirstomojo veleno daviklis stebi skirstomojo veleno padėtį. Šis daviklis svarbus varikliams su kintamo vožtuvų valdymo sistema.
- ABS (Stabdžių antiblokavimo sistema) ratų greičio davikliai: Holo davikliai, įmontuoti prie ratų, matuoja kiekvieno rato sukimosi greitį. Ši informacija naudojama ABS sistemai reguliuoti stabdymo jėgą ir užkirsti kelią ratų blokavimui.
- Droselio sklendės padėties daviklis (TPS): Kai kuriuose Audi modeliuose Holo daviklis gali būti naudojamas TPS, tiksliai matuojant droselio sklendės atidarymo laipsnį.
- Vairo stiprintuvo daviklis: Kai kuriuose modeliuose Holo daviklis gali būti naudojamas vairo stiprintuvo sistemoje, siekiant nustatyti vairo padėtį ir pritaikyti stiprintuvo galią.
- Kitos sritys: Holo davikliai dar gali būti naudojami saugos diržų užsegimo mechanizme, prie valytuvų arba net užvedimo sistemoje. Automatinėse pavarų dėžėse jie nustato greitį ir pavarų dėžės vidinių komponentų padėtį.
Daviklis pateikia valdymo blokams informaciją apie tokius dalykus kaip apsukos, veleno padėtis, degimo procesas ir ne tik. Būtent nuo šios informacijos priklauso ir įpurškimo, padavimo laikai bei kita svarbi variklio darbo eiga.
Holo efekto jutiklio veikimas. Holo efekto artumo jutiklio veikimas. Holo jutiklis, Holo elemento animacija.
Holo Daviklio Veikimo Principas: Nuo Elementarios Fizikos Iki Automobilio Sistemos
Holo efektas, kuriuo pagrįstas Holo daviklio veikimas, yra fizikos reiškinys, atrastas Edwin Hall 1879 metais. Šis reiškinys susijęs su įtampos skirtumo susidarymu elektros laidininke. Paprastai tariant, kai srovė teka laidininku, esančiu magnetiniame lauke, magnetinis laukas sukuria jėgą, veikiančią judančius krūvius (elektronus). Ši jėga nukreipia elektronus į vieną laidininko pusę, sukurdama įtampos skirtumą, vadinamą Holo įtampa, statmenai tiek srovės krypčiai, tiek magnetinio lauko krypčiai.
Holo daviklis susideda iš plonos puslaidininkinės medžiagos plokštelės, per kurią teka pastovi elektros srovė. Šalia plokštelės yra magnetas arba magnetinė grandinė. Holo principas lemia, kad puslaidininkiui būnant šalia magnetinio lauko, jame susidaro elektros įtampa, kuri yra proporcinga atstumui iki magnetinio lauko bei jo stipriui. Ši įtampa sustiprinama ir apdorojama elektronine grandine, kad būtų sukuriamas išėjimo signalas, kuris gali būti naudojamas įvairiems tikslams.
Automobiliuose Holo davikliai dažnai naudojami kartu su dantračiais arba ričių ratais. Pavyzdžiui, alkūninio veleno daviklis stebi dantračio, pritvirtinto prie alkūninio veleno, sukimąsi. Kiekvienas dantytas segmentas praleidžia arba blokuoja magnetinį lauką, veikdamas Holo daviklį. Daviklis fiksuoja šiuos magnetinio lauko pokyčius ir generuoja impulsų seką, atitinkančią alkūninio veleno sukimąsi. Šie impulsai perduodami ECU, kuris apskaičiuoja alkūninio veleno padėtį ir greitį.
Holo Daviklių Privalumai
- Be kontaktinis veikimas: Nėra mechaninio kontakto tarp daviklio ir stebimo objekto, todėl sumažėja dėvėjimasis ir padidėja patikimumas.
- Didelis tikslumas: Gali labai tiksliai matuoti magnetinio lauko pokyčius.
- Greitas atsako laikas: Gali greitai reaguoti į magnetinio lauko pokyčius.
- Atsparumas aplinkos poveikiui: Atsparūs vibracijai, temperatūros pokyčiams ir kitiems aplinkos veiksniams.
Dažniausi Holo Daviklių Gedimai: Priežastys ir Simptomai
Nors Holo davikliai yra patikimi, jie taip pat gali sugesti. Suprasti, kokie yra sugedusio arba prastai veikiančio daviklio požymiai, yra labai svarbu kiekvienam automobilio šeimininkui ar mechanikui.
Gedimų Priežastys
- Fizinė žala: Smūgiai, vibracija arba korozija gali pažeisti daviklio korpusą arba vidines grandines.
- Elektros gedimai: Trumpasis jungimas, atvira grandinė arba įtampos šuoliai gali sugadinti daviklio elektronines komponentes.
- Užteršimas: Purvas, alyva arba kitos medžiagos gali užteršti daviklio paviršių ir trukdyti jo veikimui. Alyvos nuotėkiai ir purvas taip pat neigiamai paveikia daviklio veikimą.
- Terminis stresas: Nuolatinis veikimas aukštoje temperatūroje gali pagreitinti daviklio komponentų dėvėjimąsi.
- Natūralus susidėvėjimas: Kaip ir bet kuris eksploatuojamas komponentas, daviklis gali tiesiog susidėvėti.
Gedimų Simptomai
Gedimų simptomai gali skirtis priklausomai nuo to, kurioje sistemoje naudojamas daviklis. Svarbu atkreipti dėmesį į šiuos simptomus ir atlikti diagnostiką, kad būtų nustatyta tiksli gedimo priežastis. Štai keletas dažniausių simptomų:
- Variklio užvedimo problemos: Jei alkūninio veleno arba skirstomojo veleno daviklis sugenda, ECU negali tiksliai nustatyti velenų padėties, todėl variklis gali nesivesti arba užsivesti sunkiai. Vienas iš pagrindinių Holo daviklio gedimo požymių yra sunkumas užvesti variklį arba visiškas jo neužsivedimas.
- Variklio netolygus darbas: Sugedęs daviklis gali sukelti variklio trūkčiojimą, vibraciją, variklio purtymąsi, netolygų darbą važiuojant arba laisva eiga. Dėl to, kad daviklis nesugeba tiksliai sekti alkūninio veleno padėties, netinkamai parenkamas laikas degalų įpurškimui.
- Variklio galios praradimas: Dėl neteisingos informacijos apie veleno padėtį variklio valdymo blokas gali neefektyviai valdyti degalų įpurškimą ir uždegimą, dėl ko sumažėja variklio galia.
- Variklio sustojimas: Variklis gali staiga sustoti važiuojant. Sugedęs Holo daviklis gali sukelti staigų variklio užgesimą važiuojant, o motoras užgesti gali ir stovint prie šviesoforo, ir judant sraute, ir darant staigesnį manevrą. Tai kelia didelį pavojų saugumui.
- Padidėjusios degalų sąnaudos: Netikslūs daviklio duomenys gali sukelti netinkamą kuro įpurškimą, todėl padidėja degalų sąnaudos.
- ABS sistemos problemos: Jei ABS ratų greičio daviklis sugenda, ABS sistema gali neveikti tinkamai, o tai gali padidinti stabdymo kelią arba sukelti ratų blokavimą.
- Klaidos kodas prietaisų skydelyje: ECU gali užfiksuoti klaidos kodą, susijusį su sugedusiu davikliu, kuris bus rodomas prietaisų skydelyje (užsidega „Check Engine“ lemputė).
- Uždegimo trūkčiojimai (misfire): Dėl netikslių signalų ECU negali tinkamai valdyti degimo proceso.
Varikliuose be šepetėlių Holo efekto jutiklių gedimai gali pasireikšti taip:
- Variklis negali užsivesti arba jį sunku užvesti, nes valdiklis negali nustatyti pradinės rotoriaus padėties, todėl komutacijos laikas yra neteisingas.
- Nepakankama galia ir silpnas pagreitis eksploatacijos metu.
- Nestabilus greitis, vibracija ir neįprastas triukšmas.
- Variklio perkaitimas ir sumažėjęs efektyvumas.
- Pagreitintas akumuliatoriaus suvartojimas.
Holo Daviklio Diagnostika: Kaip Nustatyti Gedimą?

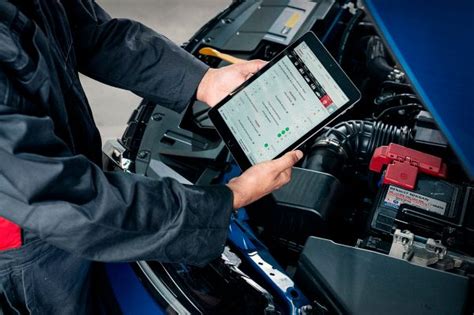

Holo daviklio diagnostika apima kelis žingsnius, pradedant vizualine apžiūra ir baigiant elektrinių signalų matavimu. Naudojant diagnostikos įrangą, galima nuskaityti klaidos kodus ir patikrinti daviklio signalą. Pažangūs diagnostikos metodai yra labai svarbūs nustatant problemas. Naudodami nuskaitymo įrankius tiesioginiams duomenims stebėti ir PID (parametrų ID) rodmenis interpretuodami, technikai gali gauti vertingų įžvalgų apie variklio veikimą.
Pagrindiniai Diagnostikos Etapai
- Vizualinė apžiūra: Patikrinkite daviklį ir jo jungtis, ar nėra fizinių pažeidimų, korozijos arba užteršimo. Nustatykite daviklio montavimo vietą ir tipą. Patikrinkite, ar daviklis ir matavimo diskas nėra užteršti, pažeisti ar netinkamai sumontuoti.
- Klaidos kodų nuskaitymas: Naudokite diagnostikos įrangą (OBD-II skaitytuvą), kad nuskaitytumėte klaidos kodus, susijusius su davikliu. Klaidos kodas gali suteikti informacijos apie gedimo tipą ir vietą.
- Laidų patikrinimas: Patikrinkite laidus, jungiančius daviklį su ECU, ar nėra pažeidimų, atvirų grandinių arba trumpųjų jungimų.
- Atsparumo matavimas: Naudokite multimetrą, kad išmatuotumėte daviklio atsparumą. Veikiantis indukcinis daviklis turėtų rodyti varžą nuo 200 iki 1000 omų. Palyginkite gautus duomenis su gamintojo specifikacijomis.
- Įtampos matavimas: Išmatuokite įtampą, tiekiamą į daviklį, ir išėjimo signalą. Patikrinkite, ar įtampa atitinka gamintojo specifikacijas. Veikimo metu (užvedus variklį) daviklis turėtų generuoti atitinkamą įtampos signalą. Holo efekto davikliai turi sukurti švarią kvadratinę bangą, o indukciniai jutikliai - sinusoidinę bangą.
- Signalo patikrinimas osciloskopu: Osciloskopas gali būti naudojamas vizualizuoti daviklio signalą. Tai tiksliausias būdas patikrinti daviklio generuojamą signalą ir jo kokybę. Patikrinkite, ar signalas yra stabilus, be triukšmo ir atitinka gamintojo nurodytą formą.
- Judėjimo testas: Kai variklis veikia, švelniai judinkite daviklį, stebėdami, ar signalas nekinta.
Atliekant diagnostiką, svarbu atkreipti dėmesį į gamintojo specifikacijas ir naudoti tinkamą įrangą. Jei transporto priemonėje yra įrengtas paskirstymo veleno jutiklis, variklio įspėjamoji lemputė gali neatsirasti net ir esant CKP daviklio gedimui, nes ECU gali naudoti prognozavimo algoritmus remdamasis ankstesniais duomenimis. Jei nesate tikri dėl savo diagnostikos įgūdžių, kreipkitės į kvalifikuotą mechaniką.
Holo Daviklio Keitimas: Žingsnis Po Žingsnio Instrukcija
Holo daviklio keitimas gali būti atliktas savarankiškai, jei turite reikiamus įrankius ir patirties. Tačiau, jei nesate tikri dėl savo įgūdžių, rekomenduojama kreiptis į profesionalų mechaniką. Pats daviklis yra gana nedidelis (kelių cm ilgio), tačiau ne visada taip paprasta prie jo prieiti bei jį pakeisti. Keitimo kaina autoservise svyruoja nuo 10€ iki 30€, priklausomai nuo priėjimo prie daviklio ir jo keitimo sudėtingumo. Naujo daviklio kaina gali svyruoti nuo maždaug 16€ iki 100€ ir daugiau, priklausomai nuo automobilio markės, modelio ir gamintojo. Štai žingsnis po žingsnio instrukcija, kaip pakeisti Holo daviklį:
- Atsijunkite akumuliatorių: Prieš pradėdami bet kokius darbus su automobilio elektros sistema, atsijunkite neigiamą akumuliatoriaus gnybtą.
- Raskite daviklį: Raskite Holo daviklį, kurį norite pakeisti. Jo vieta priklauso nuo automobilio modelio ir sistemos, kurioje jis naudojamas. Raskite techninę informaciją apie daviklio montavimo vietą ir reguliavimo parametrus. Užtikrinkite gerą priėjimą prie daviklio.
- Atjunkite jungtį: Atsargiai atjunkite elektros jungtį nuo daviklio.
- Atsukite tvirtinimo elementus: Atsukite varžtus arba kitus tvirtinimo elementus, laikančius daviklį.
- Išimkite seną daviklį: Atsargiai išimkite seną daviklį iš jo lizdo.
- Įdėkite naują daviklį: Įdėkite naują daviklį į jo lizdą ir pritvirtinkite tvirtinimo elementais.
- Prijunkite jungtį: Prijunkite elektros jungtį prie naujo daviklio.
- Prijunkite akumuliatorių: Prijunkite neigiamą akumuliatoriaus gnybtą.
- Patikrinkite veikimą: Užveskite variklį ir patikrinkite, ar daviklis veikia tinkamai. Jei reikia, nuskaitykite klaidos kodus ir juos ištrinkite iš ECU atminties.
Svarbu naudoti tinkamą daviklį, skirtą jūsų automobilio modeliui. Patikrinkite detalės numerį ir įsitikinkite, kad naujas daviklis atitinka senąjį. Prieš montuodami naują daviklį, įsitikinkite, kad jo lizdas yra švarus ir be jokių pašalinių medžiagų. Kokybiškų dalių pasirinkimas iš patikimų tiekėjų yra gyvybiškai svarbus variklio našumui ir efektyvumui palaikyti.
Holo efekto jutiklio veikimas. Holo efekto artumo jutiklio veikimas. Holo jutiklis, Holo elemento animacija.
Prevencija: Kaip Prailginti Holo Daviklio Tarnavimo Laiką?
Norint prailginti Holo daviklio tarnavimo laiką ir išvengti gedimų, svarbu laikytis kelių prevencinių priemonių:
- Reguliariai tikrinkite daviklio būklę: Vizualiai apžiūrėkite daviklį ir jo jungtis, ar nėra pažeidimų, korozijos arba užteršimo. Patartina reguliariai tikrinti daviklį atliekant įprastinę transporto priemonės techninę priežiūrą (paprastai kas 30 000 km).
- Saugokite daviklį nuo fizinių pažeidimų: Stenkitės išvengti smūgių, vibracijos ir kitų fizinių poveikių davikliui.
- Laikykite daviklį švarų: Reguliariai valykite daviklio paviršių nuo purvo, alyvos ir kitų medžiagų.
- Venkite ekstremalių temperatūrų: Stenkitės, kad daviklis nebūtų veikiamas ilgalaikio aukštoje temperatūroje.
- Naudokite kokybiškas atsargines dalis: Keisdami daviklį, naudokite tik kokybiškas, patikimų gamintojų dalis.
Laikydamiesi šių prevencinių priemonių, galite žymiai prailginti Holo daviklio tarnavimo laiką ir išvengti netikėtų gedimų. Aktyvi priežiūra, įskaitant reguliarias CKP jutiklių patikras, gali užkirsti kelią brangiam remontui ir užtikrinti sklandesnį veikimą.
Hibridinių Variklių Holo Davikliai: Specifika ir Priežiūra
Hibridiniuose automobiliuose, tokiuose kaip pirmieji Volkswagen hibridai, Holo davikliai atlieka svarbų vaidmenį sinchronizuojant benzininį variklį su elektros varikliu. Šiuose automobiliuose dažnai naudojama sausa sankaba tarp trijų litrų benzininio variklio ir elektros variklio, o Holo davikliai padeda elektroninei sistemai tiksliai sujungti tinkamą variklį. Dėl sudėtingesnės hibridinės sistemos, Holo daviklių gedimai gali turėti įtakos ne tik variklio veikimui, bet ir perėjimui tarp benzininio ir elektrinio režimų.
Hibridinių variklių Holo daviklių priežiūra turėtų būti ypač kruopšti. Be bendrų prevencinių priemonių, svarbu reguliariai tikrinti daviklių jungtis ir įsitikinti, kad nėra korozijos ar pažeidimų, kurie gali atsirasti dėl elektros variklio ir benzininio variklio sąveikos. Taip pat rekomenduojama naudoti specializuotą diagnostikos įrangą, skirtą hibridiniams automobiliams, kad būtų galima tiksliai nustatyti bet kokius gedimus.
ASR Sistemos ir Holo Davikliai: Saugumo Užtikrinimas
ASR (Antriebsschlupfregelung) arba slydimo kontrolės sistema yra aktyvi saugos sistema, naudojama Audi ir kituose automobiliuose, siekiant užkirsti kelią ratų slydimui. Holo davikliai atlieka svarbų vaidmenį ASR sistemoje, matuojant kiekvieno rato sukimosi greitį. Ši informacija naudojama ECU, kad būtų galima reguliuoti variklio galią ir stabdymo jėgą, užtikrinant optimalų sukibimą su kelio danga.
Jei ASR sistemos Holo daviklis sugenda, tai gali turėti įtakos automobilio saugumui. Sistema gali neveikti tinkamai, o tai gali padidinti ratų slydimo riziką ir sumažinti automobilio stabilumą. Todėl svarbu reguliariai tikrinti ASR sistemos Holo daviklių būklę ir nedelsiant juos pakeisti, jei pastebimi gedimo simptomai.
