Hidrauliniai stabdžiai yra esminė saugos sistema transporto priemonėse ir pramonėje, leidžianti efektyviai kontroliuoti stabdymo procesą.
Hidraulinių stabdžių veikimo principas priekabose
Priekabų hidrauliniai stabdžiai plačiai naudojami dėl jų efektyvumo ir patikimumo. Jų veikimo principas remiasi skysčio, dažniausiai specialaus stabdžių skysčio, savybe perduoti spaudimą. Kai vairuotojas paspaudžia automobilio stabdžių pedalą, sukurtas spaudimas perduodamas per stabdžių skystį į priekabos stabdžių cilindrus. Šie cilindrai, veikiami spaudimo, stumia stabdžių kaladėles prie stabdžių disko arba būgno, taip sukurdami trintį ir stabdydami priekabos ratus.
Hidraulinės stabdžių sistemos priekaboje veikia remiantis Paskalio dėsniu, kuris teigia, kad slėgis, perduodamas uždarame skystyje, pasiskirsto vienodai visomis kryptimis. Kai vairuotojas paspaudžia stabdžių pedalą velkančioje transporto priemonėje, slėgis per pagrindinį cilindrą perduodamas stabdžių skysčiui.
Pagrindinis cilindras konvertuoja mechaninę jėgą (pedalo paspaudimą) į hidraulinį slėgį. Jis susideda iš stūmoklio, kuris juda cilindre, stumdamas stabdžių skystį per stabdzių linijas.
Stabdžių linijos yra vamzdeliai arba žarnos, kuriomis stabdžių skystis teka nuo pagrindinio cilindro iki stabdžių cilindrų, esančių prie priekabos ratų. Stabdžių cilindrai, taip pat žinomi kaip ratų cilindrai, yra maži cilindrai, esantys prie kiekvieno rato. Kai stabdžių skystis pasiekia stabdžių cilindrą, jis stumia stūmoklius, kurie savo ruožtu prispaudžia stabdzių kaladėles (arba trinkeles) prie stabdzių disko (arba būgno).
Trintis tarp stabdžių kaladėlių (arba trinkelių) ir disko (arba būgno) sukuria stabdymo jėgą, kuri sulėtina arba sustabdo priekabos ratus.
Svarbu suprasti, kad hidraulinės sistemos efektyvumas tiesiogiai priklauso nuo sistemos sandarumo. Net menkiausias nuotėkis gali sumažinti stabdymo efektyvumą arba visiškai jį panaikinti. Todėl reguliari apžiūra ir priežiūra yra būtinos.
Hidraulinių stabdžių sistemos komponentai
Priekabos hidraulinę stabdžių sistemą sudaro keletas pagrindinių komponentų:
- Stabdžių pedalas: Sukuria pradinį spaudimą stabdžių sistemoje.
- Pagrindinis stabdžių cilindras: Konvertuoja mechaninę pedalo jėgą į hidraulinį spaudimą ir perduoda jį į stabdžių linijas.
- Stabdžių skystis: Perduoda spaudimą nuo pagrindinio cilindro į ratų cilindrus.
- Stabdžių linijos (vamzdeliai ir žarnos): Jungia pagrindinį cilindrą su ratų cilindrais ir perduoda stabdžių skystį.
- Ratų cilindrai: Veikiami hidraulinio spaudimo, stumia stabdžių kaladėles prie stabdžių disko ar būgno.
- Stabdžių kaladėlės/trinkelės: Sukuria trintį su stabdžių disku ar būgnu, stabdant ratą.
- Stabdžių diskai/būgnai: Paviršiai, su kuriais kontaktuoja stabdžių kaladėlės/trinkelės, stabdant ratą.
Kiekvienas iš šių komponentų atlieka svarbų vaidmenį stabdymo procese. Bet kurio komponento gedimas gali turėti įtakos visos sistemos veikimui.
Priekabų hidraulinių stabdžių tipai
Priekabose naudojami keli pagrindiniai hidraulinių stabdžių tipai, kurių kiekvienas turi savo privalumų ir trūkumų:
Būgniniai stabdžiai
Būgniniai stabdžiai yra senesnė technologija, tačiau vis dar naudojami kai kuriose priekabose, ypač lengvesnėse. Jų veikimo principas pagrįstas stabdžių kaladėlių (trinkelių) spaudimu į būgną, kuris sukasi kartu su ratu. Būgniniai stabdžiai paprastai yra pigesni gaminti ir prižiūrėti, tačiau jie mažiau efektyvūs stabdant, ypač esant didelėms apkrovoms arba po ilgo naudojimo.

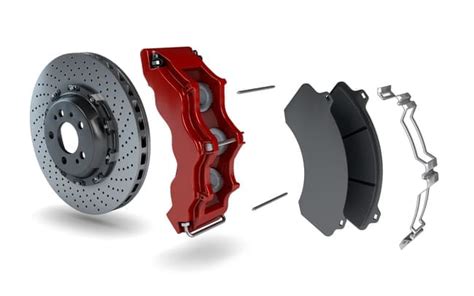

Diskiniai stabdžiai
Diskiniai stabdžiai yra modernesnė ir efektyvesnė stabdžių sistema. Jų veikimo principas pagrįstas stabdžių kaladėlių spaudimu į diską, kuris sukasi kartu su ratu. Diskiniai stabdžiai geriau aušinami, todėl mažiau linkę į perkaitimą ir užtikrina stabilesnį stabdymą. Jie taip pat jautresni stabdžių pedalo paspaudimui, todėl vairuotojas turi geresnę kontrolę.
Elektrohidrauliniai stabdžiai
Ši sistema naudoja elektra valdomą hidraulinį siurblį, kad sukurtų slėgį stabdžių skystyje. Jie dažnai naudojami didesnėms priekaboms, kurioms reikia didesnės stabdymo galios. Elektrohidrauliniai stabdžiai leidžia tiksliau reguliuoti stabdymo jėgą ir gali būti integruoti su antiblokavimo stabdžių sistema (ABS).
Inerciniai hidrauliniai stabdžiai
Ši sistema naudoja inerciją, susidarančią stabdant velkančią transporto priemonę, kad aktyvuotų priekabos stabdžius. Kai velkanti transporto priemonė lėtėja, priekaba stumia į priekį, aktyvuodama mechanizmą, kuris sukuria hidraulinį slėgį ir įjungia stabdžius. Jie yra paprastesni ir pigesni nei elektrohidrauliniai stabdžiai, tačiau gali būti mažiau tikslūs.
Renkantis stabdžių tipą, svarbu atsižvelgti į priekabos paskirtį, svorį ir naudojimo sąlygas. Sunkiasvorėms priekaboms, kurios dažnai naudojamos intensyviai, diskiniai stabdžiai yra geresnis pasirinkimas.
Hidraulinių stabdžių privalumai priekaboms
Hidrauliniai stabdžiai siūlo keletą reikšmingų privalumų, palyginti su kitomis stabdžių sistemomis, naudojamomis priekabose:
- Didelis stabdymo efektyvumas: Hidrauliniai stabdžiai gali generuoti didelę stabdymo jėgą, leidžiančią greitai ir saugiai sustabdyti priekabą, ypač gabenant sunkius krovinius.
- Geresnė kontrolė: Dėl tiesioginio ryšio tarp stabdžių pedalo ir stabdžių mechanizmų, hidrauliniai stabdžiai suteikia vairuotojui geresnę kontrolę stabdant.
- Patikimumas: Hidraulinės stabdžių sistemos yra patikimos ir ilgaamžės, jei tinkamai prižiūrimos.
- Lengva priežiūra: Hidraulinių stabdžių priežiūra yra gana paprasta, ypač lyginant su kitomis stabdžių sistemomis.
- Suderinamumas: Hidrauliniai stabdžiai yra suderinami su įvairiomis velkančiomis transporto priemonėmis.
Hidraulinių stabdžių priežiūra priekaboms
Reguliari hidraulinių stabdžių priežiūra yra būtina norint užtikrinti jų patikimą veikimą ir saugumą. Tinkama hidraulinių stabdžių priežiūra yra būtina norint užtikrinti jų saugumą ir efektyvumą.
Svarbūs priežiūros patarimai:
- Reguliariai tikrinkite stabdžių skysčio lygį: Stabdžių skysčio lygis turėtų būti reguliariai tikrinamas pagrindiniame cilindre. Jei lygis žemas, papildykite rekomenduojamu stabdžių skysčiu.
- Reguliariai keiskite stabdžių skystį: Stabdžių skystis laikui bėgant sugeria drėgmę, todėl sumažėja jo efektyvumas. Rekomenduojama stabdžių skystį keisti kas dvejus metus arba pagal gamintojo rekomendacijas.
- Tikrinkite stabdžių linijas ir žarnas: Reguliariai tikrinkite stabdžių linijas ir žarnas, ar nėra įtrūkimų, nutekėjimų ar kitų pažeidimų. Pažeistas linijas ar žarnas reikia nedelsiant pakeisti.
- Tikrinkite stabdžių kaladėles/trinkeles ir diskus/būgnus: Reguliariai tikrinkite stabdžių kaladėlių/trinkelių ir diskų/būgnų būklę. Jei jie yra susidėvėję iki minimalaus storio, juos reikia pakeisti.
- Tepkite stabdžių mechanizmus: Reguliariai tepkite stabdžių mechanizmus, tokius kaip stabdžių suportai ir stabdžių cilindrai, kad jie veiktų sklandžiai ir be strigimų.
- Reguliariai reguliuokite stabdžius: Būgninius stabdžius reikia reguliariai reguliuoti, kad būtų užtikrintas tinkamas stabdymo efektyvumas.
- Atlikite stabdžių patikrą: Bent kartą per metus atlikite profesionalią stabdžių patikrą, kad įsitikintumėte, jog stabdžių sistema veikia tinkamai.
Dažniausios hidraulinių stabdžių problemų priežastys
Nors hidraulinės stabdžių sistemos yra patikimos, jos gali susidurti su tam tikromis problemomis. Štai keletas dažniausių priežasčių:
- Stabdžių skysčio nutekėjimas: Stabdžių skysčio nutekėjimas gali sumažinti slėgį sistemoje ir sumažinti stabdymo efektyvumą.
- Užterštas stabdžių skystis: Užterštas stabdžių skystis gali sukelti koroziją ir sumažinti stabdymo efektyvumą.
- Susidėvėjusios stabdžių kaladėlės/trinkelės arba diskus/būgnai: Susidėvėjusios stabdžių kaladėlės/trinkelės arba diskus/būgnai sumažina stabdymo jėgą.
- Oro patekimas į sistemą: Oras hidraulinėje stabdžių sistemoje gali sukelti "minkštą" stabdžių pedalą ir sumažinti stabdymo efektyvumą.
- Užstrigę stabdžių suportai arba cilindrai: Užstrigę stabdžių suportai arba cilindrai gali sukelti stabdžių užsikirtimą arba sumažinti stabdymo efektyvumą.
Kaip pašalinti orą iš hidraulinės stabdžių sistemos?
Oro patekimas į hidraulinę stabdžių sistemą gali sukelti "minkštą" stabdžių pedalą ir sumažinti stabdymo efektyvumą. Norint pašalinti orą iš sistemos, reikia atlikti stabdzių nuorinimo procedūrą.
- Paruoškite reikiamus įrankius: Jums reikės stabdžių skysčio, nuorinimo rakto, skaidraus plastikinio vamzdelio ir talpos stabdžių skysčiui surinkti.
- Raskite nuorinimo varžtus: Nuorinimo varžtai yra maži varžtai, esantys ant kiekvieno stabdžių suporto arba cilindro.
- Prijunkite vamzdelį prie nuorinimo varžto: Prijunkite vieną skaidraus plastikinio vamzdelio galą prie nuorinimo varžto, o kitą galą įkiškite į talpą su stabdžių skysčiu.
- Paprašykite pagalbininko paspausti stabdžių pedalą: Paprašykite pagalbininko keletą kartų paspausti stabdžių pedalą ir laikyti jį nuspaustą.
- Atlaisvinkite nuorinimo varžtą: Atsargiai atlaisvinkite nuorinimo varžtą. Pamatysite, kaip stabdžių skystis su oro burbulais teka per vamzdelį.
- Priveržkite nuorinimo varžtą: Kai stabdžių skystis pradės tekėti be oro burbulų, priveržkite nuorinimo varžtą.
- Atleiskite stabdžių pedalą: Paprašykite pagalbininko atleisti stabdžių pedalą.
- Pakartokite procesą: Pakartokite šį procesą kelis kartus, kol stabdžių skystis tekės be oro burbulų.
- Papildykite stabdžių skystį: Patikrinkite stabdžių skysčio lygį pagrindiniame cilindre ir papildykite, jei reikia.
- Pakartokite procesą su kitais ratais: Pakartokite šį procesą su visais kitais ratais, pradedant nuo toliausiai nuo pagrindinio cilindro esančio rato.
Hidraulinių stabdžių remontas ir modifikavimas
Jei pastebėjote, kad jūsų priekabos hidrauliniai stabdžiai veikia ne taip, kaip turėtų, gali prireikti remonto. Dažniausios problemos yra stabdžių skysčio nuotėkis, susidėvėjusios stabdžių kaladėlės/trinkelės arba diskai/būgnai, užsikimšusios stabdžių linijos, sugedęs pagrindinis cilindras ar ratų cilindrai.
Remonto darbus rekomenduojama patikėti kvalifikuotiems specialistams, turintiems patirties su hidraulinėmis stabdžių sistemomis. Netinkamai atliktas remontas gali sukelti rimtų saugumo problemų.
Kartais gali prireikti modifikuoti arba atnaujinti priekabos hidraulinę stabdžių sistemą. Tai gali būti daroma siekiant padidinti stabdymo efektyvumą, pagerinti saugumą arba pritaikyti sistemą prie specifinių naudojimo sąlygų. Bet kokie stabdžių sistemos modifikavimai turi būti atliekami atsakingai ir pagal gamintojo rekomendacijas. Rekomenduojama kreiptis į profesionalus, kurie turi patirties su stabdžių sistemų modifikavimu ir gali užtikrinti, kad darbai bus atlikti saugiai ir kokybiškai.
Hidraulinių stabdžių pasirinkimas
Renkantis hidraulinius stabdžius priekabai, svarbu atsižvelgti į keletą veiksnių: priekabos svoris, paskirtis, stabdžių tipas (diskiniai ar būgniniai), gamintojo reputacija ir kaina. Prieš perkant stabdžius, pasikonsultuokite su specialistu, kuris padės jums pasirinkti tinkamiausią variantą pagal jūsų poreikius ir priekabos charakteristikas.

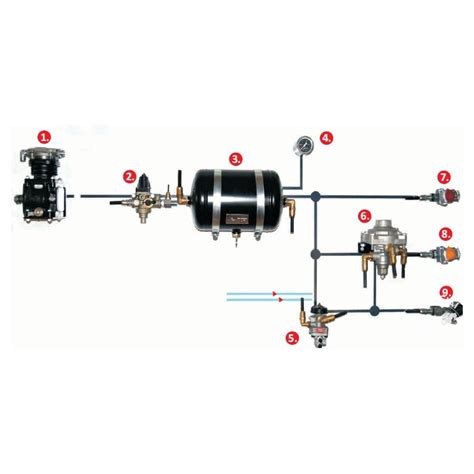

Pavyzdžiui, aprašomas hidraulinės stabdžių sistemos komplektas priekabai HL 6011 su išėjimu į antrą priekabą, kuriame yra 2 hidrauliniai-pneumatiniai cilindrai (T20-25 ir T16-20), laikiklis, kabelių rinkinys, marškinėlių rinkinys ir kiti komponentai. Tokie komplektai leidžia prie pavarų prijungti esamą pneumatinę instaliaciją ir užtikrina stabdžių veikimą.
Fizikos mokslai 3.3b – Hidrauliniai stabdžiai
Dažniausiai pasitaikančios klaidos priežiūros ir remonto metu
Priežiūros ir remonto metu svarbu vengti dažniausiai pasitaikančių klaidų, kurios gali turėti neigiamą įtaką stabdžių sistemos veikimui: netinkamo stabdžių skysčio naudojimas, nepakankamas stabdžių sistemos nuorinimas, netinkamas stabdžių kaladėlių/trinkelių montavimas, nepriciežti varžtai ir jungtys, ignoruojami smulkūs gedimai. Atsakingas požiūris į priežiūrą ir remontą padės išvengti klaidų ir užtikrins, kad jūsų priekabos stabdžiai veiks patikimai ir saugiai.
Saugumo aspektai
Galiausiai, svarbu pabrėžti saugumo aspektus, susijusius su priekabų hidrauliniais stabdžiais: reguliari stabdžių sistemos patikra, atsargus vairavimas, tinkamas priekabos apkrovimas, saugaus atstumo laikymasis ir atsižvelgimas į oro sąlygas.
Inercinio veikimo stabdžiai, kartais vadinami antkabliais, yra mechaninės sistemos, skirtos stabdyti priekabas ar kitus tempiamus įrenginius. Jų veikimas pagrįstas inercijos jėga, kuri atsiranda stabdant transporto priemonę. Šie stabdžiai yra svarbi saugos priemonė, užtikrinanti, kad priekaba nestumtų traukiančiojo automobilio stabdymo metu, taip sumažinant stabdymo kelią ir didinant stabilumą.
Kur naudojami inercinio veikimo stabdžiai?
Inercinio veikimo stabdžiai dažniausiai naudojami priekabose, kurių bendroji masė viršija tam tikrą ribą, nustatytą vietinių įstatymų. Paprastai jie randami:
- Automobilinėse priekabose
- Gyvulinėse priekabose
- Valčių priekabose
- Statybinėse priekabose
- Kempingų priekabose (nameliuose ant ratų)
Jų naudojimas ypač svarbus sunkesnėms priekaboms, nes jos gali gerokai paveikti traukiančios transporto priemonės stabdymo efektyvumą ir valdymą. Lengvesnėse priekabose dažnai naudojami stabdžiai be inercinio veikimo, tačiau didėjant masei, inerciniai stabdžiai tampa būtini saugumui užtikrinti.
Inercinio veikimo stabdžių veikimo principas
Pagrindiniai komponentai yra: jungtis (grąžulas), stabdžių mechanizmas ir stabdžių cilindras (pagrindinis arba darbinis). Kai traukianti transporto priemonė pradeda stabdyti, priekaba dėl inercijos jėgos bando judėti toliau. Ši inercijos jėga stumia priekabos jungtį (grąžulą) į priekį, suspaudžiant specialų mechanizmą, kuris aktyvuoja stabdžių mechanizmą. Aktyvuotas stabdžių mechanizmas įjungia priekabos stabdžius, lėtinant ją ir sinchronizuojant jos greitį su traukiančia transporto priemone.
Inercinio veikimo stabdžių privalumai
- Padidintas saugumas: Sumažina stabdymo kelią ir pagerina transporto priemonės stabilumą.
- Paprastumas: Paprasti ir patikimi, lyginant su kitomis stabdžių sistemomis.
- Autonomiškumas: Nereikia elektros ar pneumatinės jungties su traukiančia transporto priemone.
- Lengvas montavimas: Gana lengva sumontuoti ir prižiūrėti.
- Mažesnė kaina: Paprastai pigesni už kitas pažangesnes stabdžių sistemas.
Inercinio veikimo stabdžių trūkumai
- Jautrumas nuolydiams: Stovint ant nuolydžio, priekaba gali šiek tiek pajudėti ir įjungti stabdžius.
- Atbulinės eigos problemos: Įjungus atbulinę pavarą, inerciniai stabdžiai gali įsijungti, trukdydami manevruoti. Daugumoje sistemų yra mechanizmas, leidžiantis atjungti stabdžius atbulinės eigos metu.
- Reguliavimo poreikis: Reikalauja periodinio reguliavimo.
- Ribotas stabdymo efektyvumas: Gali būti mažesnis nei kitų, pažangesnių stabdžių sistemų.
- Dėvėjimasis: Mechaninės dalys dėvisi ir jas reikia periodiškai keisti.
Hidrauliniai ir mechaniniai inercinio veikimo stabdžiai
Inercinio veikimo stabdžiai gali būti dviejų pagrindinių tipų:
- Mechaniniai: Naudoja svirčių, trosų ir kitų mechaninių komponentų sistemą. Paprastesni ir pigesni, tačiau gali būti mažiau efektyvūs.
- Hidrauliniai: Naudoja hidraulinį skystį ir cilindrus. Efektyvesni ir reikalauja mažiau priežiūros, tačiau brangesni ir sudėtingesni.
