Sankaba yra gyvybiškai svarbi automobilio pavaros sudedamoji dalis, esanti smagračio korpuse tarp variklio ir pavarų dėžės. Ji naudojama jėgos agregatui atjungti ir prijungti, leidžiant vairuotojui perjungti pavaras arba sustabdyti automobilį neužgesinant variklio. Sankaba užtikrina sklandų energijos perdavimą iš variklio į ratus, nepriklausomai nuo automobilio greičio ar darbo sąlygų.
Kas yra sankaba ir kodėl ji svarbi?
Sankabos funkcija ir paskirtis
Jeigu automobiliai turėtų tik vieną pavarą, tai įsibėgėjimas būtų labai lėtas, degalų sąnaudos didelės, o variklių tarnavimo laikas trumpas. Šiandien visuose automobiliuose yra bent penkios pavaros, o automatinėse pavarų dėžėse jų gali būti ir dvigubai daugiau.
Sankaba - tai mechaninis įtaisas, naudojamas transporto priemonėse variklio galiai prijungti ir atjungti nuo transmisijos sistemos. Ji leidžia sklandžiai perjungti pavaras ir pajudėti iš vietos neužgesinant variklio. Su sankaba vairuotojas gali sustabdyti transporto priemonę nestabdydamas variklio. Išjungus sankabą, variklis gali toliau veikti net ir tada, kai transporto priemonė stovi. Užvedant automobilį iš vietos, sankaba padeda sklandžiai perduoti variklio galią ratams.
Pagrindinė sankabos funkcija - perduoti variklio galią transmisijos sistemai. Kai sankaba įjungta, variklio galia per smagratį perduodama į sankabos diską, o iš jo - į transmisiją. Su sankaba vairuotojas gali perjungti pavaras neperkraudamas pavarų dėžės. Išjungus sankabą, pavarų dėžė tampa nepriklausoma nuo variklio, todėl pavaros perjungiamos lengvai ir sklandžiai. Sankaba taip pat atlieka svarbią apsauginę funkciją, saugodama variklį ir transmisiją nuo pernelyg didelių apkrovų ir smūgių.
Sankabos sistemos komponentai
Sankabos sistema susideda iš kelių svarbių komponentų, kurie kartu veikia, kad užtikrintų efektyvų automobilio pavarų perdavimą:
- Sankabos diskas yra pagrindinis sankabos komponentas, įspraustas tarp smagračio ir prispaudimo plokštės. Šis diskas tiesiogiai perduoda variklio sukimo momentą į pavarų dėžę.
- Prispaudimo plokštė yra mechaninis komponentas, kuris spaudžia sankabos diską prie smagračio, kai sankaba yra sujungta.
- Smagratis yra pritvirtintas prie variklio alkūninio veleno ir veikia kaip variklio jėgos kaupiklis. Jis veikia kartu su sankabos disku ir prispaudimo plokšte, kad būtų užtikrintas sklandus sukimo momento perdavimas į pavarų dėžę.
- Išminamasis guolis yra svarbus komponentas, kuris leidžia vairuotojui atjungti sankabą, kai spaudžiamas sankabos pedalas.
- Sankabos pedalas yra vairuotojo valdomas komponentas, perjungiantis sankabos sistemą. Paspaudus pedalą, sankaba atsijungia, leisdama perjungti pavarą arba sustabdyti automobilį.

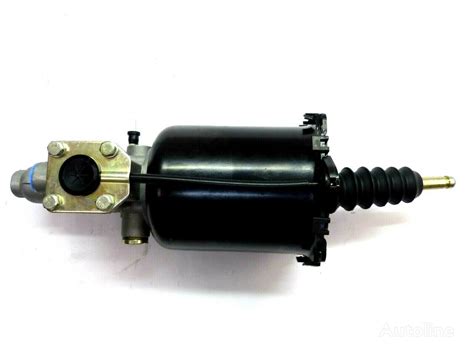

- Sankabos pagrindinis cilindras yra hidraulinis komponentas, kuris perduoda jėgą iš sankabos pedalo į sankabos sistemą.
- Sankabos darbinis cilindras yra komponentas, kuris priima hidraulinį slėgį iš pagrindinio cilindro ir perkelia jį į išminamą guolį, leisdamas atjungti sankabą.
- Sankabos pavaros mechanizmas (kai kuriuose automobiliuose gali būti hidraulinis ar mechaninis) yra sistema, kuri valdo sankabos disko ir prispaudimo plokštės sujungimą bei atjungimą.
Sankabų tipai
Yra daugybė sankabų tipų, daugiausia įskaitant elektromagnetinę sankabą, magnetinę miltelinę sankabą, frikcinę sankabą ir hidraulinę sankabą.
- Mechaninė sankaba: Labiausiai paplitusi sankaba, kurią vairuotojas valdo rankiniu būdu, naudodamas sankabos pedalą. Frikcinė sankaba yra labiausiai paplitęs sankabos tipas, kurį sudaro aktyvioji dalis, varomoji dalis, presavimo mechanizmas ir valdymo mechanizmas. Šiuolaikiniuose automobiliuose beveik visada naudojama „plaukiojanti“ sankaba, kuri suteikia daugiau komforto ir veikia švelniau nei įprasta. Tačiau jos gedimai yra dažnesni.
- Hidraulinė sankaba: Hidraulinės sankabos, naudodamos skysčio slėgį, perduoda jėgą iš sankabos pedalo į sankabos diską.
- Automatinė sankaba: Automatinės sankabos naudojamos transporto priemonėse su automatinėmis pavarų dėžėmis. Šios sankabos veikia be vairuotojo įsikišimo, automatiškai įjungdamos ir išjungdamos pavaras.
- Elektromagnetinė sankaba: kontroliuoja sankabos įjungimą ir atskyrimą per ritės išjungimą ir išjungimą.
- Magnetinė miltelinė sankaba: naudoja magnetinių miltelių pasikeitimą magnetiniame lauke sukimo momentui perduoti.
Hidraulinės sankabos veikimo principas
Hidraulinės sankabos įjungimas ir atjungimas
Hidraulinė sankaba yra automobilių sankabos tipas, kurios transmisijos įtaisas naudoja hidraulinę transmisiją. Šiuolaikiniuose automobiliuose dažniausiai naudojama hidraulinė sistema, kuri veikia panašiai kaip stabdžiai - per skystį perduodamas slėgis.
Sankabos pedalas valdo pagrindinį sankabos cilindrą, kuris alyvos vamzdžiu yra prijungtas prie darbinio cilindro, esančio prie sankabos mechanizmo. Įmynus sankabos pedalą, skystis per pagrindinį cilindrą ir hidraulinę liniją patenka į pagalbinį (darbinį) cilindrą, kuris judina sankabos mechanizmą. Paspaudus sankabos pedalą, pagrindinio cilindro stūmoklis per stūmimo strypą perkeliamas į kairę, o alyva pagrindiniame cilindre ir vamzdyne suspaudžiama, todėl padidėja slėgis.
Kai nuspaudžiate sankabos pedalą, hidraulinė sistema perduoda jėgą į išminamąjį guolį. Šis guolis atjungia sankabos diską nuo smagračio, taip atskirdamas variklį nuo pavarų dėžės. Kai pedalas atleidžiamas - diskas vėl susijungia ir perduoda sukimo momentą į pavarų dėžę.
Hidraulinės sankabos priklauso nuo eigos, kad automatiškai kompensuotų trinties elementų susidėvėjimą, todėl jas lengva atlikti serijiniu būdu ir standartizuoti. Jos pasižymi didele sukimo momento perdavimo galia ir mažu tūriu.
Vane Pump Animation
Hidraulinių sankabų (movų) istorija ir privalumai
Hidraulinių sankabų (hidraulinių movų) naudojimas mobilios bei stacionarios technikos transmisijoje jau seniai niekam nebe naujiena. Hidraulinė sankaba (hidraulinė mova) - tai pati paprasčiausia hidrodinaminė perdava, sudaryta iš dviejų darbinių dalių - siurbliaračio ir turbinračio. Pats hidraulinių sankabų veikimo principas pritaikytas dar 1905 metais, o išradimo autorius - vokietis Hermanas Fiotingeris (Hermann Föttinger), kurio vardu Vokietijoje dabar pavadintas vienas iš technikos mokslų institutų.
Palyginti paprasta konstrukcija, patikimas veikimo principas bei pigus eksploatavimas bene labiausiai lėmė greitą tokių perdavų išpopuliarinimą visame pasaulyje. Tai pats tinkamiausias sukimo momento perdavimo mechanizmas, pasižymintis tokiomis savybėmis, kurių neturi paprastos frikcinės sankabos:
- Darbinės dalys sukasi nepriklausomai viena nuo kitos.
- Švelni varomosios dalies darbo pradžia.
- Tylus funkcionavimas.
- Didelis elastingumas, slopinantis aukšto dažnio sukamuosius svyravimus (daugelis frikcinių sankabų dėl šios priežasties gaminamos su dempferinėmis spyruoklėmis).
- Variklis, esant kintamai traukos jėgai, tolygiau apkraunamas.
Hidraulinių movų tipai ir žymėjimas
Priklausomai nuo paskirties, hidraulinės movos gali būti pastovaus ir kintamo užpildymo. Pastarosios yra išjungiamos, išleidžiant iš jų alyvą, tam tikslui papildomai reikia alyvos siurblio ir vožtuvų bloko.
Hidraulinių movų „Voith“ modeliai, priklausomai nuo darbinio skysčio tipo, konstrukcijos, pagaminimo medžiagos ir kitų parametrų, žymimi tam tikromis raidėmis:
- T - hidraulinė sankaba su vienu darbinio skysčio cirkuliacijos ratu.
- DT - hidraulinė sankaba su dvigubu darbinio skysčio cirkuliacijos ratu.
- U - hidraulinės sankabos pagaminimo medžiaga iš geležies lydinių.
- V - hidraulinė sankaba su lėtinančiąja kamera.
- VV - hidraulinė sankaba su padidinta lėtinančiąja kamera.
- F - hidraulinė sankaba, kurios lėtinančioji kamera turi išcentrinius vožtuvus (movai esant ramioje būsenoje, jie atviri).
- Y - hidraulinė sankaba, kurios lėtinančioji kamera yra su dinaminiu grįžtamuoju užpildymu.
- W - darbinis hidraulinės sankabos skystis gali būti vanduo.
- S - hidraulinės sankabos korpusas - žiedinė kamera.
- N - hidraulinės sankabos konstrukcija su tvirtinimo flanšu.
- TD - hidraulinė sankaba, dyzeliniuose varikliuose montuojama prie smagračio.
- X - specialus konstrukcinis išpildymas.
- Z - specialus hidrodinaminis išpildymas.
- P - kintamo užpildymo (maitinamosios) hidraulinės sankabos.
- K - specialiai didelės galios konvejeriams pritaikytos maitinamosios hidraulinės sankabos.
- L - maitinamosios hidraulinės sankabos su savo atskiru stacionariu korpusu (būtinas lankstus sujungimas).
- RI - hidraulinės sankabos su originaliu „Voith“ skriemuliu.
Hidraulinių sankabų (movų) pritaikymas
Hidraulinės sankabos gali dirbti traukos arba stabdymo režimu. Pirmasis - tai pagrindinis ir labiausiai naudotinas režimas, kurio metu mova atlieka savo „prigimtinę“ funkciją, t.y. sukimo momentas nuo siurbliaračio perduodamas turbinračiui. Antruoju atveju galia tiekiama ir varančiajam, ir varomajam sankabos velenams. Transmisijose dažnai hidraulinė mova dirba stabdymo režimu, esant sustabdytam turbinračiui arba siurbliaračiui. Toks mechanizmas dar vadinamas retarderiu (angl. retardation - sustabdymas, atsilikimas).
Dar viena sritis, kurioje paplitusios hidraulinės sankabos - tai vidaus degimo variklių (VDV) aušinimo sistema. „Voith“ hidraulinės sankabos montuojamos į „Same“, „Fendt“, „Valtra“, „Deutz-Fahr“, „Scania“, „Volvo“, „Man“, „Daf“, „Neoplan“ bei kitų traktorių, sunkvežimių bei autobusų transmisijas, karo ir civilinės paskirties laivus (lėktuvnešius, eskadrinius minininkus, kreiserius, fregatas, linkorus, keleivinius keltus, žvejybinius tralerius), greitaeigius traukinius, krovininius šilumvežius, karinę techniką (tankus, savaeigius artilerijos pabūklus, šarvuočius, šarvuotus transporterius) bei kitas mašinas. Taip pat verta paminėti, kad beveik 74 proc. viso pasaulio kalnakasybos pramonėje dirbanti technika (iškasenų kėlimo elevatorių, uolinių frezų, tunelinių vilkikų, požeminių elektros generatorių ir kitų mechanizmų pavaros) yra su „Voith“ hidraulinėmis movomis.
Hidraulinės sankabos gedimai ir jų požymiai
Sankaba beveik niekada „nemiršta“ per vieną dieną. Ji dėvisi palaipsniui. Iš pradžių - vos juntamas slydimas. Vėliau - apsukų šuoliai. Galiausiai - pavaros jungiasi sunkiai arba automobilis ima trūkčioti. Tiek automatinių, tiek mechaninių pavarų dėžių sankabų gedimai pasitaiko ganėtinai dažnai.
Sankaba retai sugenda staiga. Dažniausiai ji rodo aiškius požymius. Jei šiuos simptomus pastebite anksti, galite išvengti sankabos ir pavarų dėžės sinchronizatorių sugadinimo bei kitų problemų. Rimtai sugadinta sankaba neleis naudoti automobilio.
Pagrindiniai hidraulinės sistemos gedimo požymiai
Mechaninės pavarų dėžės sankaba atrodo kaip labai paprastai veikiantis komponentas. Jūs įminate pedalą, perjungiate pavarą, atleidžiate pedalą ir važiuojate toliau. Tačiau daugelyje transporto priemonių šis judesys perduodamas per hidraulinę sistemą, kurią sudaro daug komponentų, įskaitant pagrindinį (prie pedalo) ir pagalbinį (prie pavarų dėžės) cilindrus. Net jeigu vienas iš cilindrų pradeda gesti, galima pastebėti suprastėjusį pedalo atsaką ir nemalonų bėgių perjungimą.
Klasikinis ankstyvasis įspėjamasis ženklas yra pasikeitusi sankabos pedalo eiga. Tokia bėda paprastai nutinka, kai į hidraulinę sistemą patenka oras (dažniausiai dėl mažo skysčio lygio) arba, kai cilindro viduje esantys sandarinimo elementai susidėvi ir sistema nebepalaiko tolygaus slėgio.
Sankabos pedalo elgsenos pokyčiai
- Minkštas arba „guminis“ pedalas: Jei hidraulinėje sistemoje atsiranda oro, pedalas gali tapti minkštas. Slėgis perduodamas neefektyviai, dėl to pavaros gali jungtis sunkiau.
- Pedalas staiga nusileidžia iki pat galo: Jei pedalas staiga nusileidžia iki pat galo arba pasipriešinimas minant yra minimalus, tai aiškus ženklas, kad sistema nesugeneruoja reikalingo slėgio. Taip gali būti dėl hidraulinio skysčio nutekėjimo arba dėl nesandarumo pagrindiniame cilindre.
- Užstrigęs, lėtai grįžtantis pedalas: Užstrigęs, lėtai į normalią padėtį grįžtantis arba sunkiai grįžtantis sankabos pedalas praneša, jog hidraulinė sankabos dalis veikia prastai arba, jog labai svyruoja slėgis. Taip gali atsitikti, kai skysčio per mažai, jis užsiteršė arba nebėra perduodamas efektyviai.
- Laikinas slėgio atkūrimas: Jei keletą kartų išmynus sankabos pedalą slėgis laikinai atsikuria arba perjungimas tapo lengvesnis, tai beveik iš karto išduoda, kad sistemoje yra oro arba cilindras nebepajėgia išlaikyti pastovaus slėgio.
Sunkus pavarų perjungimas ir pašaliniai garsai
- Sunkus pavarų įjungimas: Kai sankaba pilnai neatsikabina, pavarų dėžės velenas toliau sukasi, todėl sunku įjungti pavarą. Dažniausiai problemos pastebimos, kai bandoma įjungti 1-ą pavarą stovint arba jungiama atbulinė pavara. Kitiems vairuotojams pasitaiko ir pasipriešinimas ar trūkčiojimas.
- Girgždesys iš pavarų dėžės: Iš pavarų dėžės sklindantis girgždesys gali atsirasti, kai jūs bandote perjungti pavarą, o sankaba pilnai dar neatsileido. Nors girgždesys taip pat gali būti sukeltas dėl susidėvėjusių sankabos komponentų ar transmisijos problemų, kartais tai sukelia ir hidraulinės problemos.
Skysčio nutekėjimas
Jeigu problema su cilindriuku, prie jūsų kojų, po prietaisų skydeliu gali varvėti skystis. Na ir taip pat, jeigu pagrindinis cilindras nebėra sandarus, skystis gali varvėti iš po automobilio.
Svarbu: Problemos progresavimas ir skirtumai tarp slydimo ir vilkimo
Hidraulinės problemos paprastai rimtėja su laiku. Pradžioje galite pastebėti, kad pedalas keistai elgiasi tik tuomet, kai automobilis labai įkaista arba ilgiau važiuojate kamštyje.
- Susidėvėjusi sankaba paprastai sukelia vadinamąjį pavaros „praslydimą“ esant galios perdavimui (variklio sūkių skaičius didėja, bet automobilis negreitėja).
- Sugedęs cilindras dažniau sukelia į vilkimą panašų pojūtį (sankaba pilnai neatsikabina). Dėl šios priežasties pasidaro sunku perjungti pavaras ir girdisi girgždesys.
Kaip patikrinti sankabą patiems?
Ne visada reikia diagnostikos kompiuterio ar keltuvo. Kai kuriais atvejais atsakymą į klausimą, kaip patikrinti sankabą, galite rasti per 10 minučių. Svarbiausia - stebėti, kaip automobilis reaguoja.
„Trečios pavaros“ testas
Sustokite saugioje vietoje, įjunkite trečią pavarą ir bandykite pajudėti iš vietos. Sveika sankaba turėtų leisti varikliui užgesti arba stipriai „užspringti“. Jei automobilis pajuda be didesnio vargo, tikėtina, kad sankabos diskas slysta. Tai vienas aiškiausių slydimo požymių.
Apsukų ir greičio santykis
Važiuodami aukštesne pavara staigiai spauskite akseleratorių. Jei apsukos kyla, bet automobilio greitis nedidėja proporcingai, tai gali signalizuoti apie sankabos slydimą. Kartais problema hidraulinėje sistemoje, ir tuomet kyla klausimas, kaip nuorinti sankabą, nes sistemoje gali būti oro.
Degėsių kvapas
Jei po staigesnio pajudėjimo ar važiavimo įkalnėn jaučiate degėsių kvapą - tai gali būti perkaitusi sankaba. Perkaitimas pagreitina dėvėjimąsi ir ilgainiui gali reikšti, kad artėja sankabos keitimas. Šie testai leidžia įvertinti situaciją anksti. Deja, jei ignoruosite slydimo požymius, problema tik didės.
Kaip nuorinti hidraulinę sankabą?
Minkštas pedalas dar nereiškia, kad sankabos diskas yra prie pabaigos. Kartais problema slypi ne mechanikoje, o hidraulinėje sistemoje. Ir tada vietoj sankabos keitimo gali pakakti nuorinimo.
Kada sistemoje atsiranda oro?
Hidraulinė sankaba veikia panašiai kaip stabdžiai - per skystį perduodamas slėgis. Jei į sistemą patenka oro, jis susispaudžia. Dėl to pedalas tampa minkštas, „guminis“, o pavaros gali jungtis sunkiau. Oro gali atsirasti, jei:
- Buvo atliktas sankabos remontas.
- Keistas cilindras ar žarnelė.
- Nutekėjo hidraulinis skystis.
Tokiu atveju nuorinimas pašalina oro burbuliukus ir atstato slėgį.

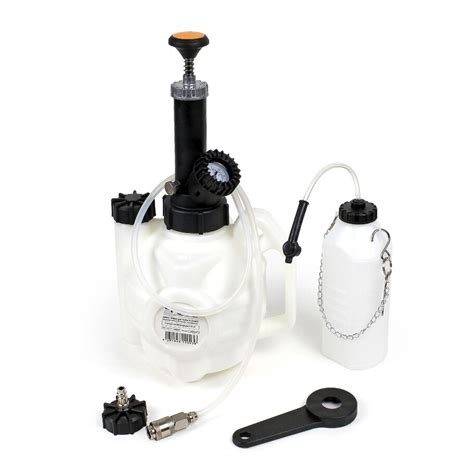

Nuorinimo procesas
Procesas primena stabdžių nuorinimą. Vienas žmogus spaudžia pedalą, kitas atidaro ir uždaro nuorinimo vožtuvą, kol iš sistemos išeina oras. Svarbu naudoti tinkamą skystį ir stebėti, kad bakelyje jo nepritrūktų. Jei į sistemą vėl pateks oro, viską teks kartoti. Tačiau čia svarbi detalė - jei pedalas ir po nuorinimo lieka minkštas, problema gali būti pagrindiniame arba darbiniame cilindre.
Kada kreiptis į profesionalus?
Jei neturite patirties arba automobilis turi sudėtingesnę sistemą, saugiau kreiptis į profesionalus. Netinkamai atliktas nuorinimas gali pabloginti situaciją. Patikimas servisas gali patikrinti ne tik oro buvimą, bet ir įvertinti visą sankabos mechanizmą. Kartais tai padeda išvengti bereikalingo sankabos keitimo, jei problema tik hidraulikoje.
Vane Pump Animation
Sankabos remontas ar keitimas: kada priimti sprendimą?
Sankaba dėvisi palaipsniui. Iš pradžių - vos juntamas slydimas. Vėliau - apsukų šuoliai. Galiausiai - pavaros jungiasi sunkiai arba automobilis ima trūkčioti. Ir tada klausimas tampa nebe kaip patikrinti sankabą, o ar jau laikas rimtesniems sprendimams.
Kada pakanka dalinio remonto?
Kartais problema slypi ne pačiame diske. Gali būti susidėvėjęs išminamasis guolis, pažeistas cilindras ar hidraulinė dalis. Tokiais atvejais galimas dalinis sankabos remontas - keičiamos atskiros detalės, o ne visas komplektas.
Pagrindinio arba pagalbinio cilindro keitimas paprastai yra kur kas pigesnis nei sugadintos sankabos arba pavarų dėžės remontas.
Kada reikalingas pilnas sankabos keitimas?
Jei diskas slysta, automobilis praranda trauką, jaučiamas degėsių kvapas ar vibracija - dažniausiai reikalingas pilnas sankabos keitimas. Vidutinė tarnavimo trukmė - apie 150-250 tūkst. kilometrų. Tačiau jei dažnai važiuojate mieste, laikote koją ant pedalo ar velkate priekabą, nusidėvėjimas gali pasireikšti anksčiau. Ignoruoti slydimo požymius pavojinga - laikui bėgant galite sugadinti ir smagratį, o tai jau žymiai brangesnis remontas.
Kaina ir prevencija
Kaina priklauso nuo automobilio modelio, tačiau dažniausiai sankabos keitimas kainuoja daugiau nei paprastas remontas dėl darbo sudėtingumo - reikia išimti pavarų dėžę. Todėl svarbu laiku įvertinti situaciją. Ankstyva diagnostika gali padėti išvengti papildomų išlaidų.
Profesionalų pagalba
Jei testai rodo slydimą, pedalas elgiasi neįprastai arba pavaros jungiasi sunkiai - geriau pasitikrinti servise. Patikimas servisas galės įvertinti, ar reikalingas tik nuorinimas, ar jau pilnas sankabos komplekto keitimas. Gera žinia - daugeliu atvejų sankaba įspėja iš anksto. Svarbiausia - neignoruoti ženklų.
Na, o jei reikia įsigyti pakaitinį cilindrą ar kitas dalis sankabai - kokybiškas dalis savo automobiliui rasite elektroninėse parduotuvėse.
