Daugelis šiuolaikinių automobilių turi visų varančiųjų ratų (AWD) sistemas, kurios automatiškai įjungia galinę ašį tik tada, kai to reikia. Viena iš plačiausiai naudojamų technologijų yra Haldex sistema. Tai elektroniniu būdu valdoma visų varančiųjų ratų (AWD) sankabos sistema, kuri automatiškai prijungia galinę ašį tik tada, kai to reikia. Ji montuojama galinėje automobilio dalyje, prie galinio reduktoriaus.
Šią sistemą sukūrė Švedijos bendrovė „Haldex Traction“. Per daugelį metų „Haldex“ mova buvo naudojama daugelyje automobilių markių ir modelių, pavyzdžiui: „Audi“, „Volvo“, „Land Rover“, „Mazda“, „Saab“, „Seat“, „Škoda“, „Volkswagen“, „Bentley“, „Porsche“ ir „Ford“. Dėl kompaktiško dizaino ir greito reakcijos „Haldex“ užtikrina stabilumą posūkiuose, geresnę trauką žiemą ir efektyvų energijos paskirstymą kasdienėje eksploatacijoje.
Kaip veikia Haldex sistema?
Haldex sistema, skirtingai nuo nuolatinių keturių varančiųjų ratų sistemų, veikia kaip protingas sukimo momento paskirstytojas: priekiniai ratai suka automobilį įprastai, o galiniai įsijungia tik esant prastai traukai, greitesniam priekinių ratų praslydimui ar staigiems apkrovų pokyčiams.
Sankabos veikimo principą galima apibūdinti kaip sukimo momento perdavimą naudojant hidrauliškai suspaudžiamą sankabos paketą. Iš išorės ši sistema atrodo nedidelė, tačiau jos viduje veikia tikslūs hidrauliniai ir elektroniniai komponentai, kuriems būtina švari alyva ir tinkama filtravimo sistema.
Pagrindiniai sistemos komponentai:
- Haldex mova: pagrindinis elementas, jungiantis priekinę ir galinę ašis. Ji susideda iš daugybės diskų, panardintų į specialų tepalą.
- Elektrinis siurblys: sukuria slėgį sistemoje, kuris reikalingas suspausti diskus ir perduoti sukimo momentą.
- Valdymo blokas (ECU): stebi įvairius jutiklius ir valdo elektrinį siurblį bei solenoidinius vožtuvus, kad reguliuotų sukimo momento paskirstymą.
- Slėgio jutikliai: teikia informaciją valdymo blokui apie slėgį sistemoje.
- Temperatūros jutikliai: stebi tepalo temperatūrą ir apsaugo sistemą nuo perkaitimo.

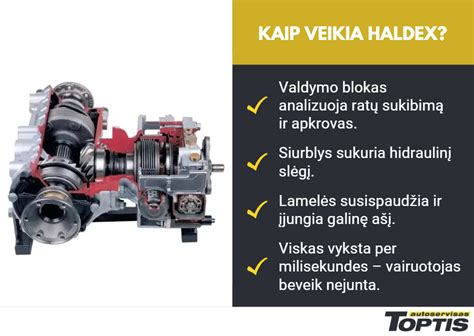

Kai priekiniai ratai pradeda slysti, valdymo blokas aktyvuoja elektrinį siurblį. Siurblys sukuria slėgį, kuris suspaudžia Haldex movos diskus. Kuo didesnis slėgis, tuo daugiau sukimo momento perduodama galinei ašiai. Šis procesas vyksta automatiškai ir labai greitai, tad vairuotojas pokyčio beveik nejunta.
Haldex sistemos kartos
Haldex sistemos buvo nuolat tobulinamos, todėl skirtingų kartų veikimas, filtravimo sprendimai ir priežiūros reikalavimai šiek tiek skiriasi. Haldex mova turi penkias skirtingas kartas:
- 1-4 kartos Haldex: turi atskirą filtrą, kurį būtina keisti kartu su alyva.
- 5 kartos Haldex: filtro nebeturi, todėl visas alyvos srautas eina per smulkų sietelį, kuris dažnai užsikemša net ir esant dar nepasenusiam tepalui.
Kadangi „Haldex“ priklauso jėgos perdavimo sistemai, esant tam tikriems sutrikimams dažnai verta įvertinti ir kitų transmisijos mazgų būklę.
Kodėl Haldex alyvos ir filtro priežiūra yra būtina?
Haldex sistema veikia hidrauliniu principu, todėl alyva yra ne tik tepimo, bet ir darbo terpė. Ji perduoda slėgį, aušina lameles, užtikrina siurblio darbą ir leidžia elektroniniam valdymui greitai bei tiksliai įjungti galinę ašį.
Skirtingai nuo diferencialinės alyvos, kuri tepa, Haldex alyva yra labai specifinė ir skatina trintį tarp kelių plokščių sankabos sąrankos paviršių. Dėl šios trinties alyvoje kaupiasi trinties medžiagos dalelės. Jei filtras ar alyvos filtras užsikemša, alyva gali tapti nešvari ir neveiksminga. Nešvari alyva gali perkaitinti movą arba sudeginti sankabą. O jeigu joje bus dalelių, kurios čia neturėtų būti - ji dažniausiai prisideda prie greitesnio movos susidėvėjimo, net gali sudeginti sankabą.
Užteršta alyva nebegali laisvai cirkuliuoti, todėl siurblys dirba didesniu intensyvumu, o slėgis tampa nestabilus. Tai taip pat gali sudeginti Haldex siurblį ir taip prarasite galinę pavarą, o galiausiai gedimas taps esminis.
Svarbu: Haldex sistemai būtina būtent šiai sankabai skirta alyva. Idealiu atveju visada turėtumėte naudoti tik jūsų automobiliui skirtą originalią Haldex alyvą. Naudojant bet kokią kitą alyvą gali būti prarasta galimybė naudotis galiniais varomais ratais, jūsų automobilis tiesiog virstų priekiniais ratais varomu, sulaukiant nemalonaus gedimo.
Priežiūros rekomendacijos ir intervalai
Reguliari Haldex sistemos priežiūra yra būtina norint užtikrinti jos patikimą veikimą ir prailginti tarnavimo laiką. Haldex sistemos reikalauja tikslaus ir nuoseklaus aptarnavimo, nes nuo alyvos švaros ir filtravimo tiesiogiai priklauso siurblio darbo slėgis ir galinės ašies įsijungimo greitis.
Gamintojai Haldex alyvos keitimą dažniausiai rekomenduoja kas 30 000-60 000 km arba maždaug kas 3-4 metus, priklausomai nuo eksploatacijos sąlygų. Kai kurie specialistai atsakingai rekomenduoja „Haldex“ alyvos keitimą atlikti kas 32 tūkst. km, o filtrus keisti kas 64 tūkst. km. Tačiau tai gali skirtis priklausomai nuo jūsų automobilio modelio ir amžiaus. Transporto priemonėms be filtro (kaip 5 kartos), tai gali reikšti, kad Haldex remontas ir aptarnavimas turi būti atliekamas kas 16 000 km.
Daugiau eksploatuojami automobiliai - ypač miesto ir žiemos sąlygomis - alyvą turėtų keisti artančiai prie mažesnio intervalo. Jeigu pastebite, kad Haldex alyvos keitimo intervalas jau artėja arba pasireiškia pirmieji AWD sistemos veikimo sutrikimai, rekomenduojama neatidėlioti ir atlikti profesionalų Haldex tepalo keitimą.
Tepalo keitimo procedūra (bendrieji žingsniai):
- Išleidžiama visa sena Haldex alyva.
- Išvalomi komponentai.
- Užpildoma tik gamintojo rekomenduojama originali arba OEM alyva, pritaikyta konkrečiai Haldex kartai.
- Patikrinamas alyvos lygis.
- Prireikus atnaujinama programinė įranga, pažymint atliktą aptarnavimą.
Kai kuriose Haldex sistemose yra tepalo filtras, kuris taip pat turi būti reguliariai keičiamas. Filtro keitimo intervalas paprastai sutampa su tepalo keitimo intervalu. 5 kartos Haldex filtro nebeturi, todėl visas alyvos srautas eina per smulkų sietelį. Alyvos filtro raktas | 12 kampų | Haldex sankabai VW | 46 mm gali būti reikalingas.
VOLVO Haldex gen5 AWD Oil change
Dažniausiai pasitaikantys Haldex sistemos gedimai ir simptomai
Haldex sistema dažniausiai pradeda rodyti sutrikimus dar gerokai prieš rimtą gedimą. Laiku atkreipus dėmesį į pirmuosius simptomus galima išvengti brangių remonto darbų, tokių kaip siurblio ar sankabos keitimas. Dauguma gedimų prasideda nuo užsikimšusio filtro ar sietelio bei senos alyvos, kuri nebegali palaikyti reikiamo slėgio.
Pagrindinės problemos ir jų simptomai:
- Elektrinio siurblio gedimas: Tai viena iš dažniausių Haldex sistemos problemų, atsirandanti dėl nusidėvėjimo, užteršimo ar perkaitimo. Siurblys turi užtikrinti stabilų slėgį. Kai alyva užteršta, o filtras ar sietelis užsikimšęs, siurblys priverstas dirbti maksimaliu režimu. Gedimo simptomai: prarastas sukimo momento paskirstymas galinei ašiai, AWD sistemos įspėjamasis signalas prietaisų skydelyje, triukšmas iš Haldex sistemos.
- Užsikimšęs filtras ar sietelis: Naujesnėse sistemose (5 kartos) nėra filtro, todėl visas alyvos srautas eina per smulkų sietelį. Užsikimšus filtravimo elementui, alyva tampa nešvari ir neveiksminga.
- Valdymo bloko (ECU) gedimas: Valdymo blokas yra atsakingas už Haldex sistemos valdymą. Gedimo simptomai: nereguliuojamas sukimo momento paskirstymas, AWD sistemos įspėjamasis signalas prietaisų skydelyje, netinkamas Haldex sistemos veikimas.
- Slėgio jutiklių gedimas: Slėgio jutikliai teikia informaciją valdymo blokui apie slėgį sistemoje. Jų gedimas gali sukelti netikslų sukimo momento paskirstymą.
- Haldex movos nusidėvėjimas: Laikui bėgant Haldex movos diskai gali nusidėvėti, dėl to sumažėja sukimo momento perdavimo efektyvumas. Kai siurblys nepajėgia palaikyti reikiamo slėgio, lamelės prispaudžiamos netolygiai. Gedimo simptomai: prarastas sukimo momento paskirstymas galinei ašiai, triukšmas iš Haldex sistemos. Užsiteršusi sistema gali visiškai sustabdyti galinės ašies darbą.
- Tepalo nutekėjimas: Tepalo nutekėjimas iš Haldex sistemos gali sukelti slėgio sumažėjimą ir netinkamą sistemos veikimą. Gedimo simptomai: tepalo dėmės po automobiliu, AWD sistemos įspėjamasis signalas prietaisų skydelyje.
Svarbu atkreipti dėmesį, kad dauguma šių gedimų būtų galima išvengti laiku keičiant alyvą ir prižiūrint filtravimo elementus.
Haldex sistemos remontas ir aptarnavimas
Haldex sistemos remontas reikalauja specialių žinių ir įrangos, todėl svarbu pasirinkti servisą, kuris turi patirties su šia sistema. Techniniu požiūriu Haldex alyvos keitimas gali atrodyti nesudėtingas, tačiau praktiškai ši sistema yra žymiai jautresnė nei įprasta pavarų dėžė ar reduktorius.
Profesionalus Haldex remontas ir aptarnavimo procedūra apima visos senos alyvos pašalinimą iš Haldex sistemos prieš visiškai pašalinant siurblį ir filtrą (jei yra). Šie agregatai kruopščiai valomi, kad būtų pašalinti visi surinkti nešvarumai, prieš vėl juos sumontuojant ant automobilio su visiškai naujais oficialiais sandarikliais ir varžtais.
Tada Haldex kamera užpildoma naudojant oficialią Haldex alyvą (specialų tepalinį skystį, kuris užtikrina patenkinamą trintį tarp sankabos plokščių). Prieš užvedant automobilį, dažnai atnaujinama programinė įranga, pažymint, kad atliktas Haldex aptarnavimas ir automobilis vėl gali sugrįžti į kelią. Nors tai nėra fiziškai sudėtingas darbas, tačiau yra tvarkomi keli jautrūs automobilio komponentai. Autoserviso darbuotojai turi būti itin atidūs valydami Haldex sistemos dalis, kad į siurblį nepatektų nešvarumai. Išleisti seną alyvą, išvalyti komponentus bei prileisti naujos alyvos - procesas gali užtrukti apie valandą laiko.
Specializuoti servisai taip pat gali klonuoti ir superka neveikiančius Haldex valdymo blokus (Gen 2, Gen 3, Gen 4, Gen 5) bei siurblius. Pavyzdžiui, šie Haldex valdymo blokų numeriai: 5WP33501, 5WP33501-05, 5WP33502, 5WP33502-01, 5WP33503, 5wp33504, 5wp33505, 5wp33512, 5wp33518, 5wp33523, 5WP22223, 5WP22223-01, 5WP22223-02, 5WP22223-03, 5wp22243, 5wp22212, 5wp22222, 7H0907554, 5wp22232, 5wp22211, 5wp22201, 5wp22219. Originali transmisinė alyva AOC Haldex 1L žymima (31367940).
Automobiliai, naudojantys Haldex sistemą
Haldex sistema naudojama daugelyje keturiais ratais varomų automobilių, kur galinė ašis prijungiama pagal situaciją:
- Volvo markės automobiliai:
- Volvo S40 AWD, V40 Cross Country AWD, V50 AWD, S60 AWD, V60 AWD, V60 Polestar
- Volvo S60R AWD (Antros Kartos 2004-2005, Trečios Kartos 2006-2007)
- Volvo XC60 AWD (Haldex Ketvirtos kartos)
- Volvo V70 AWD (Trečios Kartos 2008-2009, Ketvirtos kartos 2010-2012, Penktos Kartos nuo 2013 -)
- Volvo V70R AWD (Antros Kartos 2004-2005, Trečios Kartos 2006-2007)
- Volvo XC70 (Antros Kartos 2003-2005, Trečios Kartos 2006+)
- Volvo S80 AWD
- Volvo XC90 AWD (Antros Kartos <2005, Trečios Kartos 2006+)
- Volkswagen grupės automobiliai:
- Audi A3 quattro, S3, RS3, Q3, TT quattro
- SEAT Leon 4, Altea Freetrack 4, Alhambra 4
- Škoda Octavia 4×4, Superb 4×4, Yeti 4×4 (Haldex Ketvirtos Kartos), Yeti Outdoor 4×4 (Haldex Penktos Kartos), Kodiaq 4×4 (Haldex Penktos Kartos), Karoq 4×4 (Haldex Penktos Kartos)
- VW Golf R, Bora 4motion, New Beetle RSi, Passat 4motion B6 Platform, CC 4motion, Sharan 4motion, Tiguan, Golf IV 4motion, Multivan 4motion, Caddy 4motion, Transporter 4motion
- Lamborghini Aventador LP 700-4
- Bugatti Chiron
- Ford markės automobiliai:
- Ford Mondeo (US: Ford Fusion), Freestyle, Kuga
- Mercury Montego
- Land Rover markės automobiliai:
- Land Rover Freelander 2/LR2, Discovery Sport
- Land Rover Range Rover Evoque (Haldex Ketvirtos kartos iki 2013)
- Saab markės automobiliai:
- Saab 9-3 Turbo X (2007-2008) (Haldex Ketvirtos kartos su eLSD)
- Saab 9-3 Aero Saab XWD (2008-2010) (Haldex Ketvirtos kartos su eLSD)
- Saab 9-3 XWD 2.0T (2009), Turbo4 (2011) (Haldex Ketvirtos kartos be eLSD)
- Saab 9-3 9-3X (2010) (Haldex Ketvirtos kartos su eLSD)
- Saab 9-5 Turbo6 (2011) (Haldex Ketvirtos kartos be eLSD)
- Saab 9-5 Aero (2010) (Haldex Ketvirtos kartos su eLSD)
- Saab 9-4X XWD (Haldex Ketvirtos kartos su eLSD)
- GM grupės automobiliai:
- Opel Insignia (US) Buick Regal (Haldex Ketvirtos kartos be eLSD)
- Buick Lacrosse (Haldex Ketvirtos kartos)
- Cadillac SRX (Haldex Ketvirtos kartos)
Sąraše tik populiariausi keturiais ratais varomų automobilių modeliai, todėl norėdami pasitikslinti, ar jūsų automobilyje sumontuota Haldex sistema, pasitikrinkite gamintojo informaciją.
Patarimai, kaip užtikrinti ilgą Haldex sistemos tarnavimą
Haldex sistema yra vienas svarbiausių AWD automobilio komponentų, užtikrinantis stabilumą, trauką ir saugų važiavimą įvairiomis sąlygomis. Nors konstrukcija kompaktiška, jos veikimas priklauso nuo alyvos švaros, tinkamo slėgio ir neužsikimšusio filtro arba sietelio. Laiku keičiama alyva padeda išvengti siurblio gedimo, lamelių perdegimo ir slėgio sutrikimų, kurie yra dažniausios brangių remontų priežastys.
Norėdami užtikrinti ilgą ir patikimą Haldex sistemos tarnavimą, laikykitės šių patarimų:
- Reguliari priežiūra: Laikykitės gamintojo rekomendacijų dėl priežiūros intervalų. Reguliariai keiskite tepalą ir filtrą, patikrinkite elektrinį siurblį ir atlikite diagnostiką.
- Tinkama alyva: Naudokite tik gamintojo rekomenduojamą Haldex sistemos specifikacijas atitinkančią alyvą. Netinkamas tepalas gali pažeisti sistemą.
- Venkite ekstremalių apkrovų: Jei įmanoma, venkite nuolatinio važiavimo bekele ir dažnų priekabų tempimų, nes tai didina sistemos apkrovą.
- Nedelsdami reaguokite į simptomus: Jei pastebėjote kokių nors problemų su Haldex sistema, kreipkitės į specialistus, kad jie nustatytų gedimo priežastį ir ją pašalintų.
- Pasirinkite patikimą servisą: Haldex sistemos remontas reikalauja specialių žinių ir įrangos. Pasirinkite servisą, kuris turi ilgametės patirties su šia sistema.
Dauguma sistemos gedimų prasideda nuo nereikšmingų simptomų - vėluojančios galinės ašies, trūkčiojimo ar nedidelio triukšmo. Reguliari priežiūra pagal gamintojo rekomendacijas yra paprasčiausias būdas užtikrinti, kad Haldex sistema veiktų taip, kaip suprojektuota: greitai, tiksliai ir patikimai.
