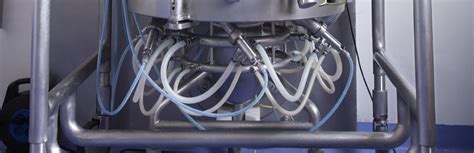

Guminės žarnos ir profiliuotos jungtys yra esminiai komponentai, naudojami automobiliuose, statybinėse mašinose ir pramoninėje įrangoje. Jų pagrindinė funkcija - efektyvus įvairių darbinio skysčių, tokių kaip vanduo, oras, alyva, degalai ir kiti skysčiai, transportavimas. Šios žarnos gaminamos iš įvairių aukštos kokybės medžiagų, įskaitant silikoną bei įvairių tipų gumą, tokią kaip EPDM, NBR, NBR/PVC, CR ir AEM (etileno-akrilinė guma).
Siekiant užtikrinti patvarumą ir atsparumą aukštam slėgiui, žarnos yra sustiprinamos poliesterio pluošto, aramido pluošto, Nomex pluošto arba stiklo pluošto pintine arba virvele. Tai leidžia joms atlaikyti darbinį slėgį iki daugiau nei 10 barų ir darbinę temperatūrą, kuri gali viršyti 300°C, priklausomai nuo naudojamos medžiagos, žarnos sienelių storio ir armatūros sluoksnių skaičiaus.
Aušinimo sistemų žarnos
Guminės žarnos aušinimo sistemai yra vienas svarbiausių elementų, užtikrinančių stabilų įvairių mechanizmų, įskaitant variklius, generatorius, žemės ūkio techniką, statybinę įrangą ir pramoninius įrenginius, darbą. Aušinimo skysčiai, tokie kaip vanduo ar antifrizas, nuolat cirkuliuoja per aušinimo sistemą, todėl žarnos turi būti ypatingai patvarios, atsparios temperatūros svyravimams ir cheminių skysčių poveikiui.
Guminės žarnos aušinimo sistemoms gaminamos iš specialios gumos, kuri išlaiko savo savybes tiek aukštoje, tiek žemoje temperatūroje. Vidinis žarnos sluoksnis yra atsparus antifrizui, glikolio tirpalams ir vandeniui. Armavimo sluoksnis, dažniausiai tekstilinis ar sintetinis, suteikia žarnai papildomo tvirtumo ir atsparumo slėgiui. Išorinis sluoksnis yra atsparus karščiui, alyvai, degalų garams, UV spinduliams ir mechaniniams pažeidimams. Dalis žarnų gaminamos iš silikoninės gumos, kuri pasižymi dar geresniu atsparumu ekstremalioms temperatūroms.
Guminės žarnos aušinimo sistemai yra būtinos tiek moderniai technikai, tiek pramonės įrangai. Jos užtikrina efektyvų termoreguliavimą, padeda išvengti variklių gedimų ir prisideda prie sklandaus bei saugaus darbo proceso.
Specialios liejamos jungtys
Dėl vietos trūkumo transporto priemonių konstrukcijoje dažnai negalima naudoti bendrosios paskirties žarnų ar jungčių. Tokiais atvejais naudojamos specialios liejamos jungtys, sukurtos konkrečiai vietai ir tam tikro tipo transporto priemonei. Jos gaminamos iš įvairių medžiagų, tokių kaip silikonas, EPDM, NBR, CR, AEM (etileno-akrilinio kaučiuko), ir gali turėti skirtingą konstrukciją bei sutvirtinimą, įskaitant poliesterio, aramido ar stiklo pluoštą, arba plieninę spiralę.
Hidraulinės žarnos pagal SAE standartus
Automobilių inžinierių draugijos (SAE) sukurta SAE 100 standartų serija „Hidraulinės guminės žarnos“ yra pagrindinė ir apibrėžia įvairių tipų hidraulinių žarnų savybes ir paskirtį.
SAE 100 R1 / EN 853 1SN
Plienine viela sustiprinta hidraulinė žarna, atitinkanti SAE100 R1 / EN 853 1SN standartą, yra tinkama vidutinio slėgio hidraulinėms linijoms. Tokios žarnos atitinka Europos Sąjungos reikalavimus ir EN 853 1SN standarto eksploatacinius reikalavimus. Dėl didelio tempimo pintos plieninės vielos sutvirtinimo, ji turi didesnį darbinį slėgį nei kitos guminės žarnos. Žarna sudaryta iš trijų dalių: alyvai atsparaus sintetinės gumos vamzdžio, didelio tempimo pintos plieninės vielos armatūros ir aukštos kokybės sintetinės gumos dangtelio, kuris yra atsparus dilimui, korozijai, atmosferos poveikiui, ozonui, senėjimui, saulės spinduliams ir pjovimui, užtikrinant ilgesnį tarnavimo laiką.
SAE 100 R2 / EN 853 2SN
Plienine viela sustiprinta hidraulinė žarna, atitinkanti SAE100 R2 / EN 853 2SN standartą, dėl alyvai atsparaus vamzdžio tinka naftos pagrindu pagamintų hidraulinių alyvų platinimui. Jis gali praleisti alyvą nesukeldamas per didelio karščio ir nenutekėdamas. Daugiausia naudojama mobiliosiose įrangose, tokiose kaip žemės ūkio traktoriai, savivarčiai ir hidraulinė įranga vietoje. Šią žarną sudaro alyvai atsparus sintetinės gumos vamzdis, dviejų sluoksnių didelio tempimo pintos plieninės vielos armatūra, užtikrinanti tvirtą struktūrą ir aukštą atsparumą slėgiui, bei dangtelis iš aukštos kokybės sintetinės gumos, atsparus atmosferos poveikiui, ozonui, korozijai, trinčiai, senėjimui, saulės spinduliams ir pjovimui.
SAE100 R3 / EN 854 R3
Tekstile sutvirtinta hidraulinė žarna, atitinkanti SAE100 R3 / EN 854 R3 standartą, tinkama naftos arba vandens pagrindo hidrauliniams skysčiams tiekti. Daugiausia naudojama žemo slėgio sąlygomis, taip pat pneumatiniuose įrenginiuose. Žarną sudaro aukštos kokybės alyvai atsparaus sintetinės gumos vamzdis, dviejų sluoksnių pintos tekstilės armatūra, suteikianti žarnai lengvumą ir lankstumą, bei dangtelis iš aukštos kokybės dilimui, korozijai, oro sąlygoms ir alyvai atsparios sintetinės gumos.
SAE100 R4
Tekstile sustiprinta hidraulinė žarna, atitinkanti SAE100 R4 standartą, daugiausia naudojama alyvos siurbimui ir paskirstymui hidraulinėse sistemose. Ją sudaro aukštos kokybės juodos, lygios ir alyvai atsparios sintetinės gumos vamzdis, vienas ar keli sluoksniai itin tvirtos pintos tekstilės su spiraline plienine viela armatūrai, suteikianti tvirtą struktūrą, ir dangtelis iš aukštos kokybės sintetinės gumos, atsparios dilimui, korozijai, atmosferos poveikiui, ozonui, senėjimui ir pjovimui.
SAE100 R5
Plienine viela sustiprinta hidraulinė žarna, atitinkanti SAE100 R5 standartą, tinka impulsinėms vidutinio slėgio hidraulinėms naftos alyvoms, tepalinėms alyvoms, perkaitintai tepalinei alyvai ir vandens bei oro vamzdžiams. Ji naudojama tokiose sistemose kaip oro stabdys, vairo stiprintuvas, kuro filtras, turbokompresorius ir sunkiųjų komercinių transporto priemonių alyvos cilindrai. Žarną sudaro alyvai ir karščiui atsparaus juodos sintetinės gumos vamzdis, vieno sluoksnio didelio tempimo pintos plieninės vielos armatūra ir pintos pluošto apvalkalas, užtikrinantis atsparumą oro sąlygoms ir ozonui.
SAE100 R6
Tekstile sustiprinta hidraulinė žarna, atitinkanti SAE100 R6 standartą, tinkama tiekti naftos arba vandens pagrindu pagamintus hidraulinius skysčius ir dažniausiai naudojama žemo slėgio sąlygomis. Ją sudaro aukštos kokybės juodos sintetinės gumos vamzdis, atsparus alyvai, dilimui ir korozijai, pintos tekstilės armatūra ir dangtelis iš aukštos kokybės sintetinės gumos, atsparios dilimui, korozijai, atmosferos poveikiui, ozonui, pjovimui, senėjimui ir saulės spinduliams.
SAE 100 R7
Termoplastinė hidraulinė žarna, atitinkanti SAE 100 R7 standartą, tinka tiekti sintetinius, naftos ar vandens pagrindu pagamintus hidraulinius skysčius, kurių darbinė temperatūra nuo minus 40°C iki plius 100°C. Dėl tinkamų medžiagų ji yra nelaidi. Žarną sudaro aukštos kokybės alyvai atsparaus termoplastiko vamzdis, sintetinio pluošto armatūra ir termoplastiko dangtelis, atsparus oro sąlygoms ir hidrauliniams skysčiams. Šios žarnos skirstomos į tris tipus: pluošto pynimo (ne metalo) dervos žarną, plieninės vielos pynimo dervos žarną ir pluošto arba vielos pynimo dervos dvigubą inkarą.
SAE100 R8
Termoplastinė hidraulinė žarna, atitinkanti SAE100 R8 standartą, tinkama naudoti su sintetiniais, naftos pagrindu pagamintais hidrauliniais skysčiais, kurių darbinė temperatūra yra nuo minus 40°C iki plius 100°C. Daugiausia naudojama aukšto slėgio darbo sąlygomis, pavyzdžiui, dažymo mašinose.
SAE100 R9 + R10 + R12
Žarnos, atitinkančios SAE100 R9 + R10 + R12 standartus, pasižymi keturiais kintamais spiralinės didelio tempimo plieninės vielos sluoksniais ir naudojamos hidraulinėse sistemose su naftos ir vandens pagrindo skysčiais. Jos viršija eksploatacinius reikalavimus dėl ypač aukšto slėgio ir didelio smūgio hidrauliniuose įrenginiuose. Šios žarnos suderinamos su naftos skysčiais, taip pat su biologiškai skaidomais hidrauliniais skysčiais, tokiais kaip sintetiniai esteriai, poliglikoliai ir augaliniai aliejai. Jos gali būti naudojamos šakiniuose krautuvuose, hidrauliniuose varikliuose, naftos telkinių gavybos, kasybos, kelių ir statybos mašinose.
SAE100 R13
Žarna, atitinkanti SAE100 R13 standartą, naudojama itin aukšto slėgio ir didelio smūgio hidraulinėse sistemose. Ji suderinama su naftos pagrindu pagamintais skysčiais, taip pat su biologiškai skaidomais hidrauliniais skysčiais. Darbinė temperatūra svyruoja nuo minus 40°C iki plius 121°C. Naudojimo sritys panašios į SAE100 R9-R12 standartų žarnas.
SAE100 R14
Pagal SAE100 R14 standartą žarna naudojama oro kompresoriaus išleidimo, karšto aliejaus ir skysčių perdavimui, karštoje ir riebioje aplinkoje. Darbinė temperatūra yra nuo minus 3°C iki plius 260°C. Plačiai naudojama maisto pramonėje, aukštos ir žemos temperatūros skysčiams, chemijos pramonėje, kompresoriaus išleidime ir pan.
SAE100 R15
Žarna, atitinkanti SAE100 R15 standartą, naudojama hidraulinėse sistemose, tokiose kaip ypač aukšto slėgio, didelio smūgio hidrostatinės transmisijos. Suderinama su naftos pagrindu pagamintais skysčiais, taip pat su biologiškai skaidomais hidrauliniais skysčiais. Darbinė temperatūra yra nuo minus 40°C iki plius 100°C.
SAE100R16
Dviejų sluoksnių plienine viela sustiprinta hidraulinė žarna tinka naftos ir vandens pagrindo hidrauliniams skysčiams perduoti. Jo darbinė temperatūra yra nuo minus 40°C iki plius 100°C.
SAE100 R17
Žarna, atitinkanti SAE100 R17 standartą, paprastai naudojama aukšto slėgio hidraulinės alyvos linijose. Išoriniai žarnos matmenys yra mažesni ir turi žymiai siauresnį lenkimo spindulį nei kitų SAE 100 tipų žarnų.
