Grindinio šildymo automatika yra esminė sistema, skirta efektyviam ir tiksliam karšto vandens patekimui į grindų šildymo sistemą reguliuoti. Pilną automatikos komplektą paprastai sudaro kambario termostatai, termoelektrinės pavaros ir specializuotas šildomų grindų valdiklis.
Prie valdiklio taip pat yra prijungiamas cirkuliacinis siurblys. Jis automatiškai įsijungia, jei bent vienoje šildymo zonoje tuo metu yra reikalingas šildymas. Valdiklis taip pat yra atsakingas už pagrindinio šildymo įrenginio, tokio kaip šilumos siurblys, dujinis ar granulinis katilas, valdymą. Kai kurie modernūs valdikliai gali veikti ir vėsinimo režimu, suteikdami dar daugiau komforto.
Jei pageidaujama sukurti belaidę grindinio šildymo sistemą, naudojami belaidžiai kambario termostatai, kurie paprastai susideda iš dviejų atskirų dalių.
Grindinio šildymo privalumai
Grindinis šildymas pasižymi išskirtiniu efektyvumu ir tolygiai paskirstoma šiluma. Šiluma kyla nuo viso grindų ploto, todėl išvengiama nemalonių šaltų zonų, kurios dažnai pasitaiko šildant patalpas radiatoriais. Naudojant radiatorius, siekiant pasiekti norimą patalpos temperatūrą, reikalinga gerokai aukštesnė vandens temperatūra, o patys radiatoriai tampa labai karšti. Dėl šio karščio radiatoriai šildami ar vėsdami gali skleisti traškančius garsus, taip pat pastebimai didėja oro judėjimas, kuris sausina orą ir kelia dulkes.
Naudojant grindinį šildymą, šie nepageidaujami reiškiniai yra visiškai eliminuojami. Ypač efektyvus grindinis šildymas yra derinamas su aeroterminiu šildymu (oras-vanduo). Naujos statybos namuose grindinis šildymas šiuo metu yra kone standartinis sprendimas.
Šilumos siurbliai yra žymiai efektyvesni naudodami mažesnį kiekį vandens, sušildyto iki 30-40 ºC, nei didelį kiekį vandens, kurio temperatūra siekia 50-60 ºC. Grindiniam šildymui pakanka 30-40 ºC vandens temperatūros net ir šalčiausiomis žiemos dienomis.
Šildomų grindų valdiklis ir jo funkcijos
Šildomų grindų valdiklis, dar vadinamas grindinio šildymo reguliatoriumi, veikia kaip centrinis kolektoriaus valdymo blokas. Jei sistemoje yra sumontuotas kolektorius, grindinio šildymo sistema gali būti pilnai automatizuota. Vietoj įprastų ranka reguliuojamų indikatorių naudojamos termoelektrinės pavaros. Terminės pavaros, veikiančios 230V įtampa, pasižymi itin tyliu veikimu dėl savo veikimo principo.
Šildymo sistemos valdiklis gali užtikrinti, kad kiekviename kambaryje būtų palaikoma individualiai nustatyta temperatūra. Taip pat yra galimybė suskirstyti patalpas į zonas, pavyzdžiui, miegamųjų zoną, kurioje temperatūra palaikoma pagal vieno termostato išmatuotą reikšmę. Kai kurie valdikliai suteikia galimybę temperatūrą automatiškai sumažinti naktį arba nustatyti temperatūrą pagal paros laiką, jei kambario termostatas turi tokią funkciją.
Automatika grindiniam šildymui: komplektacija ir pasirinkimai
Galime pasiūlyti pilną grindinio šildymo automatikos komplektą, kurį sudaro grindų automatika, valdiklis, termoelektrinės pavaros ir kambario termostatai. Dažniausiai siūlome komponentus iš vieno gamintojo, tačiau yra galimybė integruoti ir kitų gamintojų produktus.
Jei norite suskirstyti sistemą į tris šildymo zonas, rekomenduojame rinktis Comfort Z3 modelį. Šiam modeliui galima prijungti tris kambario termostatus ir iki 8 pavarų. Kiekvienoje šildymo zonoje bus įrengtas kambario termostatas, leidžiantis pasirinkti pageidaujamą temperatūrą. Viena zona gali apimti kelis kambarius arba turėti kelias atskiras termoelektrines pavaras.
Termostatinės pavaros grindiniam šildymui
Termostatinės pavaros, dar žinomos kaip termoelektrinės pavaros, yra automatiniai vožtuvų valdikliai, skirti tiksliai reguliuoti grindinio ar radiatorinio šildymo srautus. Jų dėka kiekviena patalpa gauna būtent tiek šilumos, kiek jai reikia, todėl sistema veikia tolygiai ir ekonomiškai.
Šios pavaros montuojamos ant kolektorių ar radiatorių vožtuvų ir atsakingos už šildymo kontūrų atidarymą bei uždarymą. Jos yra itin svarbus elementas grindinio šildymo sistemose, kur būtina itin tiksliai valdyti kiekvieną zoną atskirai. Kiekviena patalpa gali turėti individualų temperatūros nustatymą.
Tinkamai parinktos ir sureguliuotos pavaros padeda išvengti situacijų, kai vieni kambariai yra per karšti, o kiti per šalti. Kadangi šiluma tiekiama tik į tas zonas, kuriose jos realiai reikia, ženkliai sumažėja energijos sąnaudos.
Privalumai naudojant termostatines pavaras:
- Individualus temperatūros valdymas: Kiekviena patalpa gali turėti savo temperatūros nustatymą.
- Efektyvus zonų valdymas: Kai skirtingose patalpose reikalinga nevienoda temperatūra, pavaros leidžia kiekvieną zoną valdyti atskirai.
- Subalansuotas veikimas dideliuose pastatuose: Pastatuose, kur šildymo kontūrų yra daug, pavaros padeda sistemai veikti subalansuotai ir efektyviai. Tai aktualu tiek dideliuose namuose, tiek komercinėse patalpose.
- Ekonominis patalpų naudojimas: Nuomojamose patalpose ar kambariuose pavaros leidžia apriboti šilumos tiekimą tik į pasirinktus kambarius arba palaikyti minimalią temperatūrą patalpose, kurios naudojamos retai.
- Energijos taupymas: Naudojant kartu su efektyviais šildymo įrenginiais (pvz., šilumos siurbliu, kondensaciniu katilu), termostatinės pavaros užtikrina, kad šiluma būtų paskirstoma tikslingai ir kuo ekonomiškiau.
Kokybiškos termostatinės pavaros yra atsparios nuolatiniam darbui ir gali patikimai veikti daugelį metų, nereikalaudamos sudėtingos priežiūros.
Termostatinių pavarų tipai: Normaliai uždaros (NC) ir Normaliai atviros (NO)
Termostatinė pavara gali būti dviejų tipų: normaliai uždaryta (NC) arba normaliai atidaryta (NO).
- Normaliai uždaryta pavara (NC): Šios pavaros, neturėdamos elektros srovės, yra uždaros. Tai reiškia, kad jos užspaudžia ventilį ir vanduo per jį neprateka. Kai pavarai tiekiama įtampa, ji atsidaro.
- Normaliai atidaryta pavara (NO): Šios pavaros, neturėdamos elektros srovės, yra atidarytos. Ventilis lieka atidarytas ir per jį teka visas srautas.
Europos Sąjungoje, siekiant energijos taupymo tikslų, priimta taisyklė, kad pavaros turėtų būti normaliai uždaros (NC). Tokiu būdu, dingus elektrai, šildymo kontūrai automatiškai užsidaro ir vanduo neteka. Vis dėlto, svarbu įvertinti, kad dingus elektrai, neveiks ir pagrindiniai šilumos šaltiniai, tokie kaip dujinis katilas, šilumos siurblys ar modernūs kieto kuro ar granuliniai katilai. Tokiu atveju šilumos tiesiog nebus.
Klausimas, kuris išlieka aktualus, yra susijęs su laiku, per kurį gali užšalti šildymo sistema ar jos atskiros dalys (prie langų, lauko durų ir pan.). Jei pavaros būtų normaliai atviros (NO), jos leistų cirkuliuoti vandeniui, tačiau be cirkuliacinio siurblio ir šilumos šaltinio veikimo, vanduo nebus varomas, o šilumos šaltiniai neveiks. Taigi, užšalimo pavojus išlieka.
Išimtis gali būti taikoma senesnio tipo sistemoms su storesniais vamzdžiais ir/arba kelių aukštų pastatuose, kur dėl skirtingų temperatūrų vandens tankio gali vykti natūralus vandens judėjimas dėl gravitacijos. Taip pat, tokiose sistemose galėtų veikti seno tipo kieto kuro katilai, kurių veikimui nereikia elektros. Tačiau net ir šiuo atveju, jei sistema nėra specialiai projektuota veikti gravitaciniu režimu, vanduo gali tekėti ne visur, todėl atskirų sistemos vietų užšalimo pavojus išlieka.
Apibendrinant, vienareikšmio atsakymo, kokio tipo pavaras pasirinkti, nėra. Sprendimas priklauso nuo konkrečios sistemos specifikos ir poreikių.

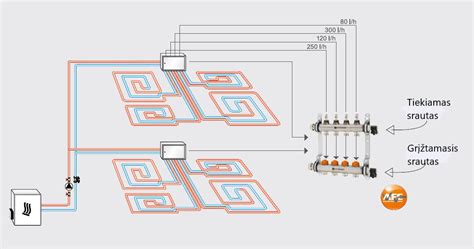

11 Grindinio šildymo kolektoriaus žiedų nustatymas
Mes kasdien dirbame su grindinio šildymo, radiatorinėmis ir valdymo sistemomis, todėl galime tiksliai įvertinti, kokio tipo pavaros reikalingos jūsų projektui. Galime patarti, ką pasirinkti pagal vožtuvų tipą, sistemos įtampą, zonų skaičių ir valdymo būdą.
Jei pasidalinsite informacija apie:
- Kolektoriaus pavarų skaičių ir sriegį
- Valdomų grindimis patalpų skaičių
- Radiatorių skaičių ir kiek patalpų valdoma radiatoriais
mes paskaičiuosime Jums automatikos sąmatą.
