Grindinio šildymo kolektoriaus pavaros - tai svarbus elementas, užtikrinantis efektyvų ir komfortišką šildymą. Jos sumontuojamos ant grindų šildymo kolektorių ir kitų vožtuvų, leidžiant kontroliuoti vandens srautą bei šilumos kiekį sistemoje. Šios pavaros dažniausiai naudojamos grindų šildymo sistemose, radiatorių ir ventiliatorių sistemose, kai reikalingas nuotolinis karštų ir šaltų skysčių įjungimas/išjungimas.

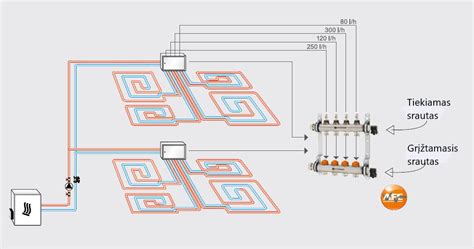

Grindinio šildymo kolektoriaus pavarų paskirtis ir veikimo principas
Pagrindinė kolektoriaus užduotis - tolygiai paskirstyti vandenį per vamzdžius, užtikrinant vienodą visų grandinės dalių įkaitimą. Kai kuriose kolektorių sistemose temperatūros padidėjimas gali vykti skirtingai, o tai lemia didelis prijungtų įrenginių skaičius. Dėl šios priežasties patalpose darosi vėsiau. Kolektorius padeda išspręsti šią problemą.
Veikimo principas grindų dangoje yra toks: karštas aušinimo skystis patenka į prietaisą per termostatą; jį sutinka platintojas, reguliuojantis šalto skysčio srauto tūrį; atvėsintas vanduo išleidžiamas į tiekimo kolektorių, o dalis jo grąžinama į apskritimą pakartotiniam aušinimui; mišinys patenka į maišytuvą ir paskirstomas išilgai kontūro.
Prieš pradedant naudoti kolektorių, būtina atlikti išsamų derinimo ir balansavimo procesą. Pirmasis atliekamas naudojant srauto matuoklius, antrasis - tiekiant skystį per terminę galvutę.
Elektroterminės pavaros: tipai ir ypatumai
Elektroterminės pavaros yra įrenginiai, naudojantys elektros energiją mechaniniam judesiui sukurti, siekiant automatizuoti vožtuvo veikimą. Paprastai jos susideda iš variklio, pavaros mechanizmo ir vožtuvo veleno. Kolektoriaus elektrinis pavaros vožtuvas yra elektrinė pavaros dalis, valdanti vožtuvą. Elektrinės pavaros vožtuvai kolektoriams naudojami atšakos vožtuvams, mažiems vožtuvams ir dinaminiams balansiniams vožtuvams.
Dažniausiai naudojamos normaliai uždaros (NC) pavaros. Tai reiškia, kad kai nėra srovės, pavara uždaro kilpą, t. y., ji užspaudžia ventilį ir per jį vanduo neprateka. Europos Sąjungoje energijos taupymo sumetimais priimta, kad pavaros būtų normaliai uždaros (NC), kad dingus elektrai, žiedai būtų uždaryti ir vanduo netekėtų. Tačiau svarbu įvertinti, kad dingus elektrai, neveiks ir šilumos šaltiniai, todėl užšalimo pavojus išlieka.
Palyginimui, normaliai atviros (NO) pavaros nenaudodamos elektros srovės, yra atidarytoje padėtyje, t. y., ventilis atidarytas ir per jį teka visas srautas. Tokios pavaros leidžia cirkuliuoti vandeniu, tačiau be cirkuliacinio siurblio ir šilumos šaltinio jos neveikia.
Hidraulinės pavaros yra brangios, didelės apimties ir reikalauja hidraulinių stočių bei naftotiekių. Hidraulinis skystis gali nutekėti, todėl gali sumažėti efektyvumas ir švara.
Linijinės pavaros gali būti sudėtingos konstrukcijos su daugybe komponentų, tokių kaip tikslūs varikliai, krumpliaračiai ir guoliai.
Elektroterminės pavaros gali sugesti dėl per didelio įkaitimo ir mechaninės įtampos. Šiluminės pavaros taip pat turi temperatūros ribas - esant aukštai temperatūrai, medžiaga gali šliaužti ir sugesti.
Privalumai ir pritaikymas
Elektroterminės pavaros pasižymi žema darbinė įtampa, didelę išėjimo jėgą ir kompaktišką plotą. Jos naudojamos mikroveidrodžiuose, grindų šildymo sistemose, radiatoriuose ir ventiliatorių sistemose.
Šiluminės pavaros turi garantuotą 100 000 ciklų gyvavimo ciklą.
Maišymo vožtuvų tipai ir jų funkcijos
Maišymo vožtuvai, naudojami grindinio šildymo sistemose, skirstomi į dviejų tipų: dvipusius ir tripusius.

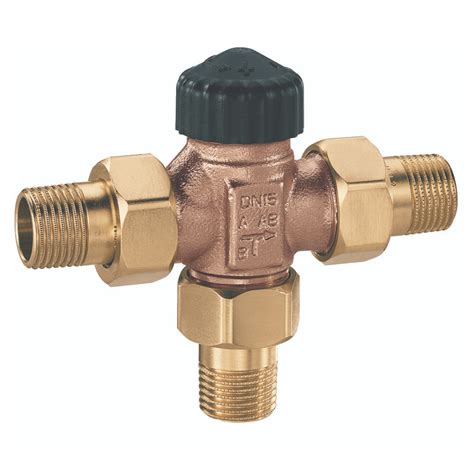

Dvipusiai maišymo vožtuvai
Dvipusiai vožtuvai naudojami daugumoje kolektorių sistemų ir leidžia rankiniu būdu reguliuoti aušinimo skysčio srautą ir slėgį vamzdžiuose. Prietaisas palaiko nustatytą temperatūrą ir yra atsakingas už sistemos vandens praradimo atveju.
Dvipusio įrenginio veikimas yra toks: darbinis skystis palieka šildomų grindų grįžtamąjį kontūrą, tada pradeda cirkuliuoti per diržus. Jei aptinkamas vandens atvėsimas, dalis jo patenka į kolektorių ir sumaišoma su įrenginyje laikomu karštu vandeniu. Šildomas mišinys palieka prietaisą, strypas užsidaro, ir aušinimo skystis siunčiamas į katilą.
Tokie čiaupai naudojami pastatuose, jei vamzdynų plotas yra mažesnis nei 200 kv. m. Kitais atvejais temperatūra mažėja, nes vanduo judėdamas atvėsta. Dėl to padidėja degalų sąnaudos, nes reikia nuolat šildyti aušinimo skystį. Norint išspręsti šią problemą, būtina sistemą padalyti į kelias grandines.
Dvipusiai maišytuvai skirstomi į tris tipus: pneumatinis (mechaniškai aktyvuojamas), elektrinis (elektrine pavara) ir hidraulinis (pagal vandens slėgį ir temperatūrą). Gamintojai gamina čiaupus iš ketaus arba žalvario.
Įrenginių veikimo principas: smūgis į pavarą perduodamas vožtuvo mazgui, kurį sudaro sėdynė ir stūmoklis. Pastarasis pradeda judėti, blokuodamas vidinį tūrį. Tai padidina darbinio skysčio srautą ir sumažina sistemos slėgį. Kai viskas bus nuleista žemyn, čiaupas yra hermetiškai uždarytas, o tai veda prie vandens tėkmės sustabdymo.

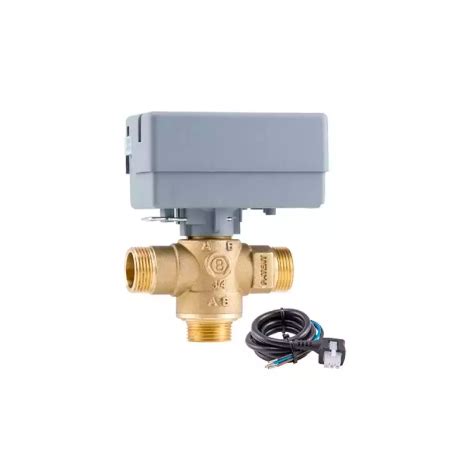

Trijų krypčių maišytuvai
Trijų krypčių maišytuvai tarnauja nepertraukiamam šiltų grindų veikimui šildyme. Uždarymo vožtuvai maišo karštą srautą nuo šildytuvo ir šaltą srautą nuo diržų.
Nors įrenginys yra universalus, jis turi du trūkumus: gavęs signalą, čiaupas visiškai atsidaro. Verdantis vanduo maišosi su atvėsusiu vandeniu, tačiau dėl srauto pločio vamzdynas gali perkaisti. Kraštutiniais atvejais vamzdis gali plyšti. Skirtingai nuo dvikrypčio vožtuvo, šis turi didesnį srautą, dėl ko temperatūra pasikeičia bangų pavidalu. Tai padidina šildymo diapazoną. Vožtuvas leidžia šildyti patalpas, kurių plotas yra daugiau nei 200 kvadratinių metrų.
Gamintojai naudoja bronzą arba žalvarį. Viršutinėje čiaupo dalyje įdėta poveržlė, skirta reguliavimui. Po ja dedama šiluminė galvutė, reaguojanti į aušinimo skysčio šildymą arba aušinimą. Veikimo metu prietaisas prispaudžiamas prie strypo, kuris turi įmontuotą kūgį greta balno.
Yra keturių tipų trijų krypčių vožtuvai:
- Su termostatine pavara: veikia strypą, kai vanduo plečiasi dėl kaitinimo.
- Su šilumine galvute, įskaitant jautrų elementą: reaguoja į temperatūros pokyčius ir reguliuoja darbinio skysčio tiekimą.
- Su elektrine pavara, valdoma valdikliu: nuolat gauna duomenis iš vamzdynuose esančių įrenginių ir reguliuoja aušinimo skysčio tiekimą.
- Su servo pavara, bet be valdiklio: tiesiogiai veikia čiaupą, gaudamas signalą iš skaitiklių.
Grindinio šildymo įrenginio išdėstymo principas
Daugiabučiuose namuose tokia sistema neįdiegiama. Įrengiant privačiame pastate, atsižvelgiama į šiuos punktus: reikalinga vieta išsiplėtimo bakui, cirkuliacinis siurblys ir atskiras vamzdynų išdėstymas. Pirmasis dedamas į grandinę prieš antrąjį.
Būtina sukurti vamzdžių projektą, vietą ir skaičių. Montavimas atliekamas patalpoje, kurioje yra mažai drėgmės. Dauguma kolektorių dedami į specialias spinteles, jei joms yra vietos. Priešingu atveju jie tiesiog montuojami ant sienos.
Įrenginio pasirinkimas
Įrenginio pasirinkimas priklauso nuo trijų rodiklių: pagrindinis įrenginio komponentas, grandinių skaičius ir reikalingos įrenginio funkcijos.
Medžiaga
Pirmiausia reikia pagalvoti apie pagrindinius parametrus, atlikti skaičiavimus ir tada pasirinkti iš trijų variantų: nerūdijantis plienas, žalvaris, plastikas. Nerūdijantis plienas yra aukštos kokybės, patvarus ir ilgaamžis, bet brangus. Žalvaris yra trapesnis, nors ir daug pigesnis. Plastikas turi panašių savybių kaip ir ankstesnis variantas, nors kokybiškas produktas yra tvirtesnis.
Prijungtų grandinių skaičius
Norint atlikti skaičiavimus, reikia parengti sistemos projektą. Lizdų skaičius - grandinės šakų suma, gaunama iš kolektoriaus. Pakanka sudėti kambarių, kuriuose planuojama naudoti šiltas grindis, skaičių, pridėti radiatorių grandines, jei jų prijungimas numatytas.
Pagrindiniai parametrai ir papildomos funkcijos
Kolektorius turi atlikti šias užduotis: paskirstyti aušinimo skystį per vamzdžius, stebėti sistemos slėgį ir temperatūrą, turėti rankinį reguliavimą. Brangiuose įrenginiuose gali būti įmontuotas išplėstinis funkcionalumas, pavyzdžiui, automatinis degalų sąnaudų keitimas, nuotolinis valdymas ir kt.
Įrengimas ir montavimas
Bendras įrenginio įrengimo principas yra toks: prie sienos pritvirtinamas laikantis elementas, jam prisukami skirstytuvai. Paskutiniam prijungiami jutikliai, vožtuvai ir reguliatoriai. Atliekami laidai ir tvirtinimo detalės, prijungiami vamzdžiai. Montuojamas cirkuliacinis siurblys, servo pavara, terminė galvutė, kaitinimo elementas. Atliekamas bandomasis važiavimas.
Kolektoriaus spintelės montavimas
Įrenginio pagrindas pastatomas bet kurioje patogioje vietoje. Vienintelė taisyklė - jis turi būti sausas. Armatūra tvirtinama specialioje spintelėje, kuri montuojama ant vertikalaus paviršiaus. Jei ji nenaudojama, tada tiesiog ant sienos. Aukštis turėtų būti mažas, apie pusantro metro.
Asamblėja
Profilis pažymėtas korpuse. Dujiniu pjaustytuvu išpjaunamos skylės vamzdžiams. Maži pastarųjų gabalėliai įkišami į paruoštas vietas ir pritvirtinami, o vėliau diržai sujungiami su dalimis. Tada sumontuojamos tvirtinimo detalės, prietaisas išvalomas ir nudažomas. Pagrindas montuojamas spintelėje arba ant sienos.
Prijungimas per polipropileno vamzdžius
Tai atliekama paprastu suvirinimu su taškiniu suvirinimu. Geriau pakviesti patyrusį specialistą, kad gautumėte kokybišką rezultatą.
Metalinių-plastikinių vamzdžių montavimas
Tai apima:
- Pirmiausia atliekamas apdailos dalių apvadas.
- Pažymėtas detalės montavimo gylis.
- Speciali veržlė užmaunama sriegiu link krašto, pritvirtinama fiksavimo žiedu, tada priveržtama ant kolektoriaus jungties.
Tvirtinimas
Visi elementai paeiliui tvirtinami prie konstrukcijos: pirmiausia išsiplėtimo bakas, tada cirkuliacinis siurblys. Auga vožtuvai, termostatinė galvutė, šildymo katilas. Jei yra, įdiegiama automatinė arba nuotolinio valdymo sistema.
Maišymo įrenginio surinkimas
Padavimo dalis turi būti aukštesnė už grįžtamąją dalį, kitaip efektyvumas krenta. Pirmasis taip pat turi srauto matuoklius ir servo pavaras, darbinio skysčio išleidimo ir oro išleidimo vožtuvus. Montuojamos jungtys ir jos tvirtinamos spintelėje.

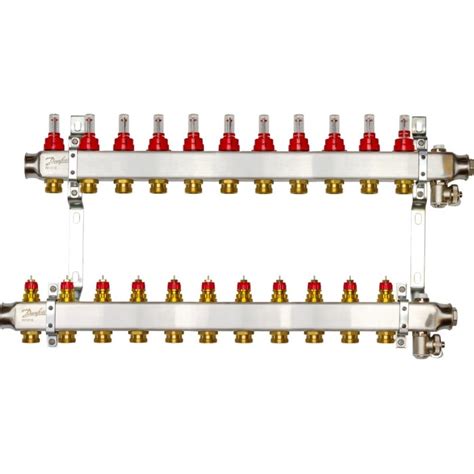

Srauto matuoklių funkcionalumas ir svarba
Srauto matuokliai leidžia tiksliai subalansuoti kiekvieną kontūrą, todėl sistema veikia stabiliau ir efektyviau. Teoriškai šildymo sistema gali veikti be šio prietaiso, tačiau tuomet atskirų vandens grindų kontūrams bus tiekiamas aušinimo skystis, neatsižvelgiant į kambario ypatybes, dėl ko šildomų patalpų grindų paviršiaus temperatūros vertės skirsis, taip pat bus padidintas energijos nešiklio, naudojamo šildymo prietaisams (elektra ar dujoms), suvartojimas.
Pavyzdžiui, planuojant šildyti vonios kambarį ir darželį tuo pačiu metu, autonominis dujų katilas vienodai šildys vandenį abiem patalpoms. Tačiau vonios kambarys yra mažesnio dydžio, todėl jam reikia mažiau vandens nei darželiui. Kiekviename kambaryje optimalų šilumnešio tiekimą galima pasiekti naudojant srauto matuoklį.
Srauto matuoklis arba rotametras yra plūdinis prietaisas, kurio veikimo principas grindžiamas skysčio tūrio matavimu. Jis susideda iš plastikinio arba žalvarinio korpuso, kurio viduje yra polipropileno plūdė ir skaidri kolba su žymėjimo skale. Plūdės judėjimas rodo tam tikrą skalės vertę, pagal kurią galima spręsti apie cirkuliuojančio aušinimo skysčio tūrį.
Prietaisas veikia autonomiškai, nereikalaujant papildomų maitinimo šaltinių. Jo konstrukcija suteikia vizualų vandens kiekio vamzdynuose valdymą.
Montavimas ir reguliavimas
Rotametras montuojamas griežtai vertikaliai. Kad skysčio lygis kolboje būtų tikslus, pats kolektorius taip pat sumontuojamas pagal lygį. Jei kolektoriaus linija sumontuota kreivai, temperatūros valdymas bus neteisingas.
Montavimo ir reguliavimo procesas:
- Veržliarakčiu įsukite srauto matuoklį į kolektoriaus grįžtamosios linijos procesą.
- Pasukdami membraną (kolbą) prieš laikrodžio rodyklę, atidarykite slėgio matuoklį.
- Nuimkite gamyklinį apsauginį žiedą.
- Pasukite žalvario korpuso žiedą pagal laikrodžio rodyklę iki norimos galvutės. Tai subalansuoja energijos nešiklio srautą. Plūdė skalėje parodys nustatytą vertę.
- Uždarykite žalvario žiedą uždengimo plokšte, kad išvengtumėte prietaiso pažeidimo.
- Patikrinkite sistemos veikimą.
Eksploatacijos metu lemputė lieka atvira, kad būtų galima pamatyti vandens plūdės lygį. Jei darbo metu reikia balansuoti, diafragma tiesiog pasisuka norima kryptimi.
Srauto matuoklio pasirinkimas
Aukštos kokybės kintamo ploto srauto matuokliams turi būti suteikta garantija, kad 5-7 metai stabiliai veiks. Rekomenduojama pasirinkti srauto matuoklius su žalvariniu korpusu. Taip pat reikėtų atkreipti dėmesį į kolbą - ji turėtų būti pagaminta iš skaidraus stiklo, gerai matanti vandens lygio skalę. Tačiau yra nuomonė, kad geriau rinktis produktus, kurių membrana pagaminta iš smūgiams atsparaus plastiko.
Renkantis prietaisą, reikia atsižvelgti į dujotiekio sistemos plotą bei ar mazgas yra automatizuotas, ar ne. Pirmuoju atveju balansavimas bus itin retas, mechanizuoti kolektoriai reikalauja daugiau dėmesio.
Grindinio šildymo kolektoriaus svarba šiuolaikinėse sistemose
Grindinio šildymo kolektorius yra esminis grindų šildymo sistemos komponentas. Jis naudojamas kaip centrinis karšto vandens ar šildymo skysčio paskirstymo taškas, tiekiamas į atskirus pastato šildymo kontūrus. Kolektorius užtikrina tinkamą šilumos paskirstymo balansavimą ir valdymą, leidžiantį efektyviai ir patogiai šildyti kiekvienoje zonoje ar patalpoje.
Pagrindinė grindų šildymo kolektoriaus funkcija yra valdyti ir paskirstyti šildomo vandens ar šildymo skysčio srautą į atskirus šildymo kontūrus. Jis turi tiekimo ir grąžinimo jungtis, srauto matuoklius, balansavimo vožtuvus, o kartais ir maišymo vožtuvą temperatūrai valdyti.
Šiuolaikinėse šildymo sistemose kolektoriai tampa neatsiejama komforto ir ekonomiško šildymo dalimi. Jie leidžia užtikrinti zoninį šildymą, kai skirtingos pastato zonos ar patalpos gali būti šildomos iki skirtingų temperatūrų. Tai užtikrina aukštą pritaikymo ir komforto lygį.
Tinkamai suprojektuotas ir sumontuotas grindų šildymo kolektorius padeda pagerinti bendrą šildymo sistemos efektyvumą, sumažinti energijos sąnaudas ir užtikrinti patogų šildymą visose patalpose.
