Trečiosios kartos Volkswagen Golf kompaktiškas automobilis buvo gaminamas 1991-2002 metais su benzininiais ir dyzeliniais varikliais. Jis buvo tiekiamas visame pasaulyje įvairių kėbulo tipų: kabrioletas, sedanas, universalas ir hečbekas. Šiame straipsnyje rasite 3-iosios kartos Volkswagen Golf saugiklių ir relių dėžučių schemos aprašymą, jų vietą bei pavyzdžius.
Atminkite, kad priklausomai nuo pristatymo šalies, pagaminimo metų ir automobilio įrangos, galima rasti kitokių pagrindinių saugiklių ir relių dėžučių versijų.
Saugiklių dėžės paskirtis ir gedimo požymiai
Saugiklių dėžutė yra centrinis transporto priemonės elektros energijos paskirstymo taškas. Joje yra individualūs saugikliai, kurie apsaugo įvairias grandines nuo viršsrovių, nutraukdami jungtį, jei atsiranda gedimas. Sugedusios saugiklių dėžutės požymiai gali būti nuolatinis saugiklių perdegimas, plastikinio korpuso lydymasis arba visiškas susijusių elektros sistemų funkcijų praradimas.
Kaip patikrinti automobilio saugiklius multimetru – tęstinumo patikrinimas
Saugiklių dėžių išdėstymas
Keleivio salone

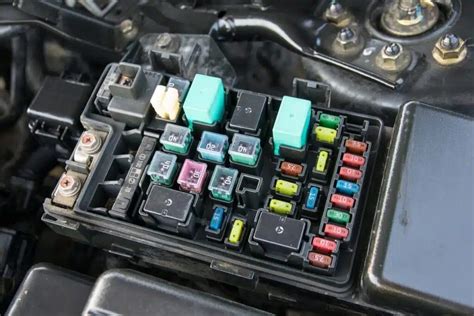

Saugiklių dėžutė yra prietaisų skydelio apačioje, vairuotojo pusėje, už apsauginio dangtelio. Norėdami jį nuimti, paspauskite fiksavimo mygtukus.
Saugiklių schema keleivio salone
Žemiau pateikiama detali keleivio salono saugiklių schemos lentelė. Atkreipkite dėmesį, kad amperažas ir funkcijos gali skirtis priklausomai nuo konkretaus automobilio modelio ir įrangos.
| Nr. | Amperažas | Paskirtis |
|---|---|---|
| 1 | 10A | Kairysis artimosios šviesos žibintas, priekinių žibintų nuotolio reguliavimo varikliai |
| 2 | 10A | Dešinysis artimosios šviesos žibintas |
| 3 | 10A | Valstybinio numerio apšvietimas |
| 4 | 15A | Galinio lango valytuvas ir apiplovimo sistema, stoglangis |
| 5 | 15A | Priekinio stiklo valytuvas, priekinio ir galinio stiklo apiplovimas, elektriniai šildomi priekinio stiklo apiplovimo purkštukai |
| 6 | 20A | Salono ventiliatorius, oro kondicionierius (kai kuriuose modeliuose 30A) |
| 7 | 10A | Galiniai žibintai (dešinė pusė) |
| 8 | 10A | Galiniai žibintai (kairė pusė) |
| 9 | 20A | Galinio lango šildymas, veidrodėlių šildymas |
| 10 | 15A | Priešrūkiniai žibintai |
| 11 | 10A | Kairysis tolimosios šviesos žibintas, tolimųjų šviesų įspėjamoji lemputė |
| 12 | 10A | Dešinysis tolimosios šviesos žibintas |
| 13 | 10A | Garso signalas (klaksonas), radiatoriaus ventiliatorius (papildomas veikimas) |
| 14 | 10A | Atbulinės eigos žibintai, apiplovimo purkštukų šildytuvai, centrinis užraktas, elektriniai šoniniai veidrodėliai, sėdynių šildymas, pastovaus greičio palaikymo sistema, elektriniai langai (kai kuriuose modeliuose 15A) |
| 15 | 10A | Spidometras, įsiurbimo kolektoriaus šildytuvas |
| 16 | 15A | Prietaisų skydelio apšvietimas, ABS indikatorius, SRS indikatorius, stoglangis, Thermotronic šildymo sistema |
| 17 | 10A | Avariniai žibintai, posūkių rodikliai |
| 18 | 20A | Kuro siurblys, šildomas lambda zondas |
| 19 | 30A | Radiatoriaus ventiliatorius, oro kondicionieriaus relė |
| 20 | 10A | Stabdžių žibintai |
| 21 | 15A | Salono apšvietimas, bagažinės apšvietimas, centrinis užraktas, stoglangis |
| 22 | 10A | Radijas, radijo saugiklis |
Variklio skyriuje

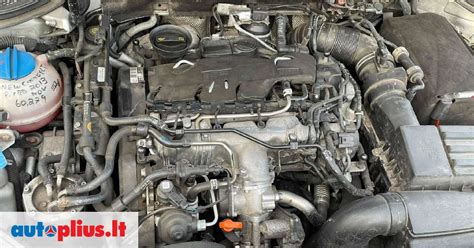

Dyzeliniuose varikliuose kaitinimo žvakių maitinimo grandinė yra apsaugota didelės galios saugikliu, vadinamu lydžiuoju įdėklu (angl. fusible link). Kai kuriuose modeliuose, įjungus radiatoriaus aušinimo ventiliatorių, taip pat gali būti naudojamas lydusis įdėklas.
Relės Volkswagen Golf 3
Relės atlieka svarbų vaidmenį Volkswagen Golf 3 elektros sistemoje, kontroliuodamos įvairių komponentų veikimą. Toliau pateikiama relių sąrašo schema:
| Nr. | Paskirtis |
|---|---|
| 1 | Oro kondicionieriaus relė |
| 2 | Galinio lango valytuvo / apiplovimo relė |
| 3 | Relė, elektroninis variklio valdymo blokas |
| 4 | Pagrindinių uždegimo grandinių relė |
| 5 | - |
| 6 | Relė - posūkio signalo pertraukiklis |
| 7 | Priekinių žibintų apiplovimo valdymo blokas |
| 8 | Priekinio stiklo valytuvo / apiplovimo pertrūkio veikimo relė |
| 9 | Saugos diržo neužsegimo indikatoriaus relė (1995 m.) |
| 10 | Priešrūkinių žibintų relė |
| 11 | Garso signalo relė |
| 12 | Kuro siurblio relė |
| 13 | Įsiurbimo kolektoriaus šildytuvo relė |
| 14 | - |
| 15 | ABS siurblio relė |
| 16 | Atbulinės eigos žibintų relė (Ecomatic) |
| 17 | Tolimųjų šviesų žibintų relė (Ecomatic) |
| 18 | Artimųjų šviesų relė (Ecomatic) |
| 19 | Saugiklis 30A - oro kondicionavimas, Climatronic 2.0 / 2.8 (1993 m.) |
| 20 | Paleidimo blokavimo jungiklio relė |
| 21 | Lambda zondo relė |
| 22 | Saugos diržo neužsegimo indikatoriaus relė (1995 m.) |
| 23 | Vakuuminio siurblio relė (Ecomatic) |
| 24 | Šiluminis saugiklis (20A) - elektriniai langai |
Saugiklis, atsakingas už cigarečių pridegiklį
Už cigarečių pridegiklį atsakingas saugiklis yra numeriu 22 (10A), esantis keleivio salono saugiklių dėžutėje.
