Variklio kompresija yra vienas iš pagrindinių bet kurio variklio būklės rodiklių. Ji atspindi sėkmingą degimo proceso vykdymą vidaus degimo varikliuose, o tai yra esminis aspektas, garantuojantis variklio efektyvumą ir galią. Tinkama kompresija užtikrina efektyvų variklio darbą, optimalų kuro degimą ir ilgalaikį veikimą. Šiame straipsnyje aptarsime, kas yra variklio kompresija, kokia yra jos norma, kaip ją matuoti, kokios problemos gali iškilti ir kaip jas spręsti.
Kas yra variklio kompresija ir suspaudimo laipsnis?
Vidaus degimo variklio kompresija, arba kitaip suspaudimas, yra didžiausias degalų ir oro mišinio slėgis cilindre suspaudimo takto pabaigoje. Labai svarbu suprasti skirtumą tarp kompresijos ir suspaudimo laipsnio, nes šie terminai dažnai painiojami.
Suspaudimo laipsnis yra pastovus variklio parametras, nustatytas gamykloje. Jis nurodo, kiek kartų tūris cilindre sumažėja stūmokliui judant nuo apatinės iki viršutinės mirties taško. Tai yra tūrio santykis tarp dviejų kraštutinių stūmoklio padėčių. Paprastai šis dydis aktualus renkantis tinkamą degalų rūšį (pvz., benzino oktaninį skaičių); kuo didesnis suspaudimo laipsnis, tuo geresnio benzino reikia. Suspaudimo laipsnis yra išreikštas dviem skaičiais, pavyzdžiui: 10:1, 11:1, 12:1, 14:1. Tai reiškia, kad degusis mišinys išsiplečia 10, 11, 12 ar 14 kartų.
Kompresija, kitaip tariant, yra slėgis. Tai yra suspausto oro slėgis cilindre. Nėra tiesioginio ryšio tarp suspaudimo laipsnio ir kompresijos vertės, nes neįmanoma pasiekti tobulo cilindro sandarumo. Todėl kompresija visada matuojama dinamiškai, per kelis alkūninio veleno apsisukimus. Kompresija net ir eksploatuojamame variklyje yra kintamas parametras (priimtinose ribose). Pavyzdžiui, šalto ir pašildyto variklio kompresometro rodmenys visada skirsis. Natūraliai dėvintis varikliui kompresija taip pat kinta.
Ši painiava kyla dėl to, kad tiek suspaudimo laipsnis, tiek kompresija nustatomi dėl stūmoklio judėjimo cilindre. Suspaudimo laipsnis yra „geležinis“ iš gamyklos ir nustato, kiek mišinio gali suspausti stūmoklis iki suspaudimo eigos pabaigos. O kompresijos slėgis yra slėgis, kurį mišinys pasiekia, kai stūmoklis yra aukščiausioje eigos dalyje. Jei tokiame tūryje suleisime mažai mišinio, slėgis bus žemas, o jei daug - didesnis.
Kuro oktaninis skaičius labai veikia suspaudimo laipsnį, kuriuo galima nustatyti variklį. Ši savybė nurodo slėgį, kurį galite pritaikyti kurui prieš jam savaime sprogstant. Kuo didesnis oktaninis skaičius, tuo labiau spaudžia nesprogusio kuro. Taigi, variklius, naudojančius 98 benziną, be problemų galima optimizuoti naudojant didesnį suspaudimo laipsnį.
Kodėl kompresija svarbi?
Variklio kompresija atspindi sėkmingą degimo proceso vykdymą vidaus degimo varikliuose, garantuojantį variklio efektyvumą ir galią. Šis procesas apima oro ir degalų mišinio suspaudimą cilindruose, dėl ko mišinys įkaista ir padidėja jo slėgis, taip užtikrinant efektyvesnį degimą. Didesnis suspaudimo laipsnis reiškia didesnę įvestą ir išeigą galią. Paprastai tariant, kuo didesnis variklio suspaudimo laipsnis, tuo didesnis variklio efektyvumas, tuo geresnis našumas ir degalų ekonomija.
Tačiau per aukšta kompresija gali sukelti detonacijos problemas. Yra nustatytas maksimalus slėgis, kuriuo oro ir kuro mišinys gali būti veikiamas be detonacijos. Tokios problemos gali pasireikšti sumažėjusiu našumu, padidėjusiomis degalų sąnaudomis arba net variklio gedimu. Variklio suspaudimo laipsnis nėra kuo didesnis, tuo geriau, bet tam, kad būtų tinkamas. Per didelis suspaudimo laipsnis sumažins stabilumą ir variklio tarnavimo laiką. Tinkamiausias suspaudimo laipsnis sukurtas taip, kad variklio varomoji jėga, ekonominė nauda ir patikimumas pasiektų tobulą ir stabilų balansą.
Regenerative Cylinder Circuit Animation | Fluid Power System
Kokia turi būti kompresijos norma?
Stūmokliniams varikliams nėra vienos standartinės kompresijos vertės. Šis parametras yra individualus kiekvienam konkrečiam modeliui. Dėl šios priežasties oficialiuose remonto vadovuose kompresijos rodikliai dažnai nurodomi tolerancijos ribomis, pavyzdžiui, „nuo 9 iki 10,5 kgf/cm²“ arba „ne mažiau kaip 10 kgf/cm² ir ne didesnis kaip 2 kgf/cm² skirtumas tarp cilindrų“.
Dyzelinio variklio veikimo principas lemia dvigubai ar net trigubai didesnius rodiklius, nes mišinys uždegamas suspaudimo būdu, nenaudojant uždegimo žvakės. Benzininiame variklyje taip neatsitinka, nes oro ir benzino mišinį uždega variklio žvakės. Dyzelino atveju dominančius duomenis - ne oktaninis skaičius, bet cetanas. Ši vertė lemia laiką, per kurį kuras detonuoja, nes jam daromas spaudimas. Šiandien parduodamo dyzelino cetaninis skaičius yra tarp 51 ir 55. Kuo didesnis šis skaičius, tuo greičiau jis detonuos ir tuo mažiau užtruks degimo kameroje energijai gauti.
Tipinės variklio kompresijos vertės:
- Benzininis variklis: 140-170 psi (apie 9,6-11,7 bar)
- Dyzelinis variklis: 275-400 psi (apie 19-27,5 bar)
Svarbu ne tik bendra kompresijos vertė, bet ir vienodumas tarp visų cilindrų. Skirtumas tarp didžiausios ir mažiausios kompresijos vertės cilindruose neturėtų viršyti 10-15%.
Kaip matuoti kompresiją?

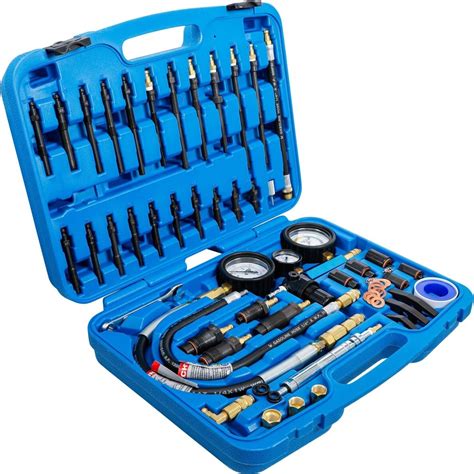

Kompresijai matuoti naudojamas specialus diagnostikos prietaisas - kompresometras. Tai yra oro slėgio matuoklis, skirtas tam tikroms ribinėms vertėms (iki 20 kgf/cm² benzininiams varikliams ir iki 40 kgf/cm² dyzeliniams varikliams).
Yra keletas kompresijos matavimo metodų, tačiau dažniausiai naudojamas karšto ir atviro droselio metodas. Norint išsamiai interpretuoti rezultatus, gali prireikti partnerio arba vaizdo įrašo, kuriame būtų užfiksuoti prietaiso rodmenys proceso metu.
Kompresijos matavimo žingsniai:
- Išimkite uždegimo žvakes (benzinas) arba kaitinimo žvakes (dyzelinas).
- Įsukite (arba įkiškite, jei antgalis be sriegio) kompresometrą į cilindrą.
- Išjunkite uždegimą ir degalų tiekimą. Šis punktas visada yra individualus. Paprastuose modeliuose pakanka tiesiog atjungti jungtis su ritėmis ir nuimti benzino siurblio saugiklį. Automobiliams su sudėtinga šiuolaikine elektronika toks būdas reiškia klaidų atsiradimą ECU atmintyje. Todėl, jei matavimas atliekamas savarankiškai, geriau iš anksto žinoti, kaip automobilis reaguoja į tokią procedūrą. Geriausia turėti OBD skaitytuvą, kurio pagalba bus galima ištrinti atsiradusias klaidas. Techninės priežiūros stotyje alkūninis velenas kartais sukamas neatjungus įmontuotos elektronikos, kad būtų galima išmatuoti suspaudimą. Prie starterio prijungiamas specialus paleidimo įtaisas, kuris suka alkūninį veleną nesukant uždegimo raktelio. Taigi, ECU neįjungiamas, todėl nereikia išjungti uždegimo ir purkštukų.
- Pasukite raktelį, kad užvestumėte variklį, ir stebėkite kompresoriaus rodmenis. Starterio sukti ilgiau nei 3-4 sekundes nėra prasmės.
Rezultatų aiškinimas
Matuojant svarbu ne tik absoliučios didžiausios vertės, bet ir ciklų skaičius, per kuriuos ši vertė pasiekiama. Net jei stūmoklis sugeba „išpumpuoti“ reikiamą slėgį, bet tai padaro per daug ciklų, tai jau rodo problemą. Taip pat svarbus yra matavimo rezultatų sklaida tarp cilindrų - ji turėtų būti maždaug vienoda.
Pavyzdžiui, jei didžiausia tam tikro cilindro kompresija yra 11,5 kgf/cm², esant normaliai variklio būklei, kompresometro rodyklė turėtų judėti išilgai ciferblato pagal algoritmą, panašų į „8-10-11-11-11-11,5“. Taigi, net jei stūmoklis sugeba „išpumpuoti“ 11,5 kgf/cm², bet tai padaro per 10 ciklų - apie jokią normą kalbėti nereikia.
Galimos variklio kompresijos problemų priežastys
Maža kompresija variklyje dažniausiai yra cilindrų nesandarumo pasekmė. Pagrindinės priežastys:
- Stūmoklio žiedai: Dėl natūralaus nusidėvėjimo, alyvos perkaitimo ar kitų priežasčių stūmoklio žiedai užsikemša, netenka elastingumo ir padidėja tarpas tarp jų ir cilindro sienelės, leidžiant kompresijai pabėgti į karterį.
- Vožtuvai: Dėl nuosėdų arba fizinių pažeidimų (pvz., išdegimo) vožtuvai ar jų lizdai cilindrų galvutėje nebetenka sandarumo. Sugedę vožtuvai taip pat gali sukelti variklio kompresijos problemą.
- Cilindro galvutės tarpinė: Tarpinės lūžis leidžia kompresijai pabėgti į kitus cilindrus arba aušinimo sistemą.
- Stūmoklio perdegimas: Tai sudėtingiausias scenarijus, kai stūmokliai fiziškai pažeidžiami.
- Nusidėvėjusios ar pažeistos cilindro sienelės: Tai taip pat sukelia kompresijos praradimą. Nulaužtas cilindras yra viena iš labiausiai paplitusių variklio kompresijos problemų.
Kiekvienas iš šių gedimų turės atitinkamą šalutinį poveikį ir reikalauja specifinių diagnostikos metodų. Pavyzdžiui, sugedus tarpinei, išsiplėtimo bake gali būti pastebėti burbuliukai, o dėl žiedo įskilimo gali padidėti išmetamųjų dujų dūmingumas. Dėvėti cilindrų, stūmoklių ir kitų komponentų, dalyvaujančių degimo cikle, paviršiai gali sukelti neefektyvų sandarumo palaikymą.
Simptomai, rodantys kompresijos problemas
Variklio kompresijos problemos gali pasireikšti įvairiais simptomais, kurie dažnai rodo, kad variklio veikla yra sutrikusi:
- Sunkumai užvesti variklį: Variklis neužsikuria lengvai arba reikia daugiau bandymų nei įprastai. Tai vienas iš pirmųjų ženklų, į kurį reikia atkreipti dėmesį.
- Padidėjęs kuro suvartojimas: Varikliui dirbant sunkiau dėl sumažėjusios kompresijos, jam reikalingas didesnis kuro kiekis.
- Neįprasti variklio garsai: Švilpimas, traškėjimas ar kiti pašaliniai garsai gali rodyti netinkamą oro ir degalų mišinį arba mechaninius gedimus.
- Sumažėjusi variklio galia: Pastebimai prastesnis pagreitis ar traukos trūkumas.
Stebint šiuos simptomus, svarbu nedelsiant atlikti variklio diagnostiką, kad būtų nustatyta kompresijos problema ir imtasi reikiamų priemonių, kol problema dar labiau nesuėda variklio efektyvumo.
Galimi sprendimai esant sumažėjusiai kompresijai
Pirmasis žingsnis sprendžiant variklio kompresijos problemas yra atlikti išsamius diagnostinius tyrimus. Naudojant kompresijos testą, galima nustatyti, kuris cilindras nepasiekia optimalios kompresijos. Šis procesas apima variklio išardymą ir atskiros dalies, tokios kaip vožtuvai arba tarpinės, tikrinimą. Laiku atliktos prevencinės priemonės gali ženkliai pratęsti variklio eksploataciją ir sumažinti remonto išlaidas.
Vienas iš pagrindinių metodų, skirtų variklio kompresijos problemoms spręsti, yra sugadintų dalių keitimas. Jei nustatoma, kad vožtuvai yra pažeisti ar užstrigę, jų restauracija arba keitimas laiko ir finansų atžvilgiu gali būti efektyviausias sprendimas. Taip pat gali prireikti keisti tarpines arba cilindrų galvutes, priklausomai nuo gedimo rimtumo. Visų šių detalių keitimas yra sudėtingas ir dažniausiai atliekamas darant kapitalinį variklio remontą.
Kita galimybė - naudoti specialias chemikalų medžiagas, skirtas tarpinėms atstatyti. Tokio tipo produktai gali padėti užtikrinti sandarumą ir pagerinti kompresijos lygį. Tačiau svarbu suprasti, kad tai dažnai tėra laikinas sprendimas, „užglaistantis“ pasekmes, o ne priežastį. Prekyboje taip pat yra įvairių alyvos ir kuro priedų, skirtų įvairioms „gydymo“ procedūroms. Primityvesnis sprendimas - klampesnės alyvos naudojimas.
Vykdant remonto darbus, siekiant išspręsti variklio kompresijos problemas, rekomenduojama kreiptis į kvalifikuotus specialistus.
Regenerative Cylinder Circuit Animation | Fluid Power System
Apie RVS priedus
Egzistuoja RVS Tech ir RVS Master priedai. RVS Tech yra originalas, pagamintas Suomijoje, o RVS Master yra jo kopija. RVS Tech nereikalauja variklio praplovimo prieš naudojimą (nebent prieš tai buvo naudoti tefloniniai priedai). RVS Master instrukcijose nurodoma, kad būtina praplauti variklį su specialia chemija, pakeisti tepalus ir tada supilti priedą, o po 400 km - antrą buteliuką.
Naudojant RVS Tech, vienas buteliukas supilamas į seną tepalą, nuvažiuojama 400 km, tada pakeičiami tepalai ir supilamas antras buteliukas.
Priežiūros patarimai kompresijai palaikyti
Norint užtikrinti gerą variklio kompresiją ir išvengti galimų problemų, būtina reguliariai vykdyti kelias priežiūros procedūras:
- Variklio alyva: Atkreipkite dėmesį į variklio alyvos lygį ir kokybę. Alyva, keičiama remiantis gamintojo rekomendacijomis, užtikrina tinkamą variklio veikimą ir sumažina nusidėvėjimo riziką.
- Filtrai: Reguliariai tikrinkite ir prižiūrėkite variklio filtrus, ypač oro ir kuro filtrus. Užsiteršę filtrai gali trukdyti tinkamai oro ir kuro srautui, o tai gali sukelti variklio kompresijos problemų. Filtrai turėtų būti keičiami bent kartą per 15 000-30 000 kilometrų, priklausomai nuo vairavimo sąlygų.
- Aušinimo sistema: Stebėkite variklio temperatūrą ir aušinimo sistemos būklę. Perkaitimas gali sukelti rimtų variklio kompresijos problemų. Rekomenduojama patikrinti aušinimo skysčio lygį ir keisti jį, kai reikalinga.
- Vairavimo stilius: Laikykitės teisingo vairavimo stiliaus. Agresyvus akceleravimas arba per didelis greitis gali neigiamai paveikti variklio kompresiją.
Reguliarus variklio kompresijos tikrinimas yra esminė automobilių priežiūros dalis, nes jis tiesiogiai veikia variklio našumą ir patikimumą. Periodiniai kompresijos tikrinimai suteikia galimybę nustatyti net mažiausius pokyčius, kurie gali būti priešgaisrinės problemos pranašas. Atsižvelgiant į šiuos aspektus, aišku, kad variklio kompresijos stebėjimas yra ne tik techninė procedūra, bet ir būtina investicija į variklio ilgaamžiškumą bei bendrą transporto priemonės patikimumą.
Šiuolaikinės technologijos: kintamo suspaudimo laipsnio varikliai ir HCCI
Didesnį suspaudimo laipsnį variklyje galima pakeisti atitinkamai vėliau uždarant įsiurbimo vožtuvą suspaudimo takto eigoje. Taikant keičiamų vožtuvų valdymo fazių sistemą, visuomet galima suderinti, kad naujai užkraunamas degiuoju mišiniu cilindras būtų gana karštas nuo liekamųjų deginių iš prieš tai vykusio darbinio takto. Pakėlus temperatūrą šiuo metodu, galima valdyti HCCI (Homogeneous Charge Compression Ignition) procesą, naudojant gana žemo suspaudimo laipsnio variklį arba varikliui dar nesušilus iki darbinės temperatūros.
HCCI principu veikiantys varikliai gali pasiekti 72 proc. sukimo momentą ir 88 proc. efektyvumą. Tai yra sprendimas, kuris leidžia, jei reikia, pakeisti suspaudimo laipsnį. Pajėgumas, leidžiantis žymiai pagerinti efektyvumą ir našumą. Pavyzdžiui, jei einate į „dujų antgalį“ norint išlaikyti greitį, mišinio kiekis, kuris patenka į degimo kamerą, yra mažas. Tai momentas, kai suspaudimo laipsnis gali būti aukštesnis be savaiminio detonacijos. Praktiškai tai pastebima tuo, kad variklis su kintamu suspaudimu pasiekia didesnį efektyvumą, nes kiekvienu atveju suspaudimo laipsnį sureguliuoja iki didžiausio galimo.
Variklis su kintamu suspaudimo laipsniu yra unikalus sprendimas, leidžiantis prisitaikyti prie įvairių važiavimo sąlygų. Tai veikia dėl to, kad jie prideda egzocentrinį veleną ir tarpinius švaistiklius, kurie jungiasi prie alkūninio veleno. Pavara judina šį dalių rinkinį, kad judintų stūmoklių eigą aukštyn arba žemyn, kad pakeistų suspaudimo laipsnį.
Pirmieji HCCI principu veikiantys varikliai buvo naudojami Vokietijoje 1949-1954 metais. Juos sukūrė inžinierius Hermanas Tigenas (Hermann Teegen), o gamino kompanija „Lohmann Werke AG". Tai buvo pagalbiniai prie dviračių montuojami, vieno cilindro, dvitakčiai, karbiuratoriniai, 18 cm³ darbinio tūrio, 0,8 AG galios, esant 6 000 aps./min., varikliai. Jie neturėjo jokios degalų uždegimo sistemos. Suspaudimo laipsnį, ašine kryptimi perstumiant cilindrą, buvo galima keisti 12,5-125/1 ribose. Toks aukštas suspaudimo laipsnis naudojamas, tik paleidžiant variklį ir jį pašildant. Toliau variklis dirbdavo 14:1-18:1 suspaudimo laipsnio ribose. Variklis buvo maitinamas benzinu, spiritu, žibalu, dyzelinu. 100 km kelio sunaudodavo iki 1 litro degalų. Pats variklis svėrė 5 kg. Galėjo būti montuojamas prie bet kurio dviračio ir sukdavo galinį ratą. Su šiuo pagalbiniu varikliu dviratis pasiekdavo iki 25 km/val. greitį. Per 5 gamybos metus buvo surinkta 51 tūkst. vienetų.
Šiam skirtumui tarp benzino ir dyzelino yra viena išimtis, kurią sukūrė "Mazda": „Skyactiv-X“ 2.0 180 AG. Šio benzininio variklio veikimas yra pusiaukelėje tarp dyzelinio ir benzininio. Detonacija pagaminama kuro iš dalies suspaudus ir uždegimo žvakėmis. Štai kodėl jis turi suspaudimo laipsnį 16,3:1, kuris yra panašus į daugelio dyzelinių variklių.
