Automobilio elektros sistemos veikimui ir saugumui užtikrinti gyvybiškai svarbūs yra saugikliai. Jie apsaugo visus elektrinius komponentus nuo galimų gedimų, tokių kaip trumpasis jungimas arba perkrova. Šiame straipsnyje aptarsime saugiklių paskirtį, gedimų priežastis, keitimą ir svarbius įspėjimus „Volvo S80“ (2000 m.) automobilyje.
Saugiklių paskirtis ir svarba
Visas elektros funkcijas ir komponentus „Volvo S80“ automobilyje saugo saugikliai. Pagrindinė saugiklių funkcija yra apsaugoti automobilio elektros sistemą nuo trumpojo jungimo arba perkrovos. Veikdami kaip silpniausia grandis elektros grandinėje, saugikliai perauga ir nutraukia srovės tiekimą, taip užkertant kelią didesnei žalai brangiems komponentams.
Dažniausios gedimų priežastys
Jei neveikia koks nors elektros komponentas arba funkcija, tai dažniausiai atsitinka dėl laikinai perkrauto ir dėl to perdegusio saugiklio. Tokiu atveju saugiklis atlieka savo apsauginę funkciją.
Tačiau, jei tas pats saugiklis dar kartą perdega iškart po pakeitimo, tai reiškia, kad yra rimtesnis gedimas elektros sistemos komponente. „Volvo" rekomenduoja apsilankyti įgaliotajame „Volvo“ autoservise, kad jame patikrintų gedimą ir nustatytų tikrąją problemos priežastį.
Saugiklio keitimas
Norėdami pakeisti saugiklį, laikykitės šių nurodymų:

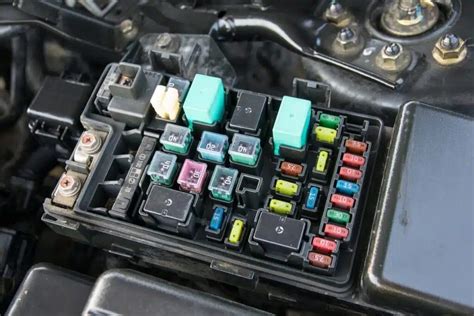

- Pagal saugiklių diagramą, esančią Jūsų automobilio vadove arba ant saugiklių dėžutės dangtelio, suraskite reikiamą saugiklį. Pavyzdžiui, jei neveikia galiniai gabaritai, ieškokite galinių gabaritų saugiklio, nurodyto diagramoje.
- Naudodami specialų pincetą arba mažiems daiktams skirtas žnyplutes, ištraukite saugiklį ir iš abiejų pusių apžiūrėkite, ar neperdegusi jo vielutė. Perdegęs saugiklis turės matomą nutrūkusią vielutę viduje.
- Jei vielutė perdegusi, saugiklį būtinai pakeiskite nauju tos pačios spalvos ir srovės stiprio saugikliu. Saugiklio spalva nurodo jo srovės stiprį (amperus), todėl labai svarbu naudoti tinkamą.
Kaip saugiai pakeisti perdegusį saugiklį
Svarbūs įspėjimai
Keisdami saugiklį, niekada nenaudokite pašalinių daiktų arba saugiklio, kurio amperų yra daugiau nei nurodyta. Naudojant netinkamą saugiklį ar didesnio srovės stiprio saugiklį, gali atsirasti rimtas elektros sistemos pažeidimas, sukelti gaisrą arba sugadinti brangius elektroninius komponentus.
Pavyzdiniai „Volvo S80“ (2000 m.) saugikliai ir jų amperų reikšmės
Žemiau pateikiamas pavyzdinis kai kurių elektros komponentų ir modulių saugiklių sąrašas su jų srovės stipriais. Atkreipkite dėmesį, kad tikslią ir išsamią saugiklių schemą, atitinkančią jūsų konkretaus automobilio komplektaciją ir pagaminimo metus, rasite automobilio vadove arba ant saugiklių dėžutės dangtelio.
| Saugiklio paskirtis | Srovės stipris (A) |
|---|---|
| Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže | 50 |
| Pirminis saugiklis centriniam elektriniam blokui bagažinėje | 60 |
| Pirminis relių ir saugiklių dėžutės saugiklis po daiktadėže | 60 |
| Papildomas elektrinis šildytuvas | 100 |
| Šildomas priekinis stiklas, kairioji pusė | 40 |
| Prekinio stiklo valytuvai | 30 |
| Stovėjimo šildytuvas | 25 |
| Ventiliatorius | 40 |
| Šildomas priekinis stiklas, dešinioji pusė | 40 |
| ABS siurblys | 40 |
| ABS vožtuvai | 20 |
| Priekinių žibintų plautuvai | 20 |
| Priekinių žibintų aukščio reguliavimas, aktyvieji ksenoniniai priekiniai žibintai (ABL) | 10 |
| Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže (mažesnės galios) | 20 |
| ABS (mažesnės galios funkcija) | 5 |
| Reguliuojama vairo jėga | 5 |
| Variklio valdymo modulis, transmisijos valdymo modulis, oro pagalvės | 10 |
| Šildomi valytuvų purkštukai | 10 |
| Žibintų jungikliai | 5 |
| Relės ritės | 5 |
| Papildomi žibintai | 20 |
| Garso signalas | 15 |
| Relės ritė pagrindinėje variklio valdymo sistemos relėje (4 cil.); Variklio valdymo modulis (4 cil.) | 5 |
| Relės ritė pagrindinėje variklio valdymo sistemos relėje (5, 6 cil.); Variklio valdymo modulis (5, 6 cil.) | 10 |
| Transmisijos valdymo modulis | 15 |
| Solenoidinis jungiklis A/C (5, 6 cil. benzininis); Pagalbinis aušalo siurblys (4 cil. dyzelinis) | 15 |
| Relės ritė solenoidinio jungiklio relėje A/C (5, 6 cil. benzininis); Relės ritės centriniame variklio skyriaus šaltosios zonos maitinimo bloke (Start/Stop) | 5 |
| Užvedimo relė (5, 6 cil. benzininis) | 30 |
| Žvakės valdymo modulis (5 cil. dyzelinis) | 10 |
| Variklio valdymo modulis (4 cil.); uždegimo ritės (5, 6 cil. benzininis); kondensatorius (6 cil.) | 20 |
| Variklio valdymo modulis (5, 6 cil. benzininis) | 10 |
| Variklio valdymo modulis (5 cil. dyzelinis) | 15 |
| Variklio valdymo modulis (4 cil.) | 20 |
| Masės oro srauto jutiklis (4 cil.); termostatas (4 cil. benzininis); degalų garavimo išlakų (EVAP) vožtuvas (4 cil. benzininis); aušalo siurblys EGR (4 cil. dyzelinis) | 10 |
| Masės oro srauto jutiklis (5 cil. dyzelinis, 6 cil.), reguliuojamieji vožtuvai (5 cil. dyzelinis), purkštukai (5, 6 cil. benzininis), variklio valdymo modulis (5, 6 cil. benzininis) | 15 |
| Elektromagnetinė oro kondicionieriaus sankaba (5, 6 cil.); vožtuvai (5, 6 cil.); variklio valdymo modulis (6 cil.); masės oro srauto jutiklis (5 cil. benzininis); alyvos lygio jutiklis | 10 |
| Vožtuvai (4 cil.); alyvos siurblys (4 cil. benzininis); centrinis „Lambda“ zondas (4 cil. benzininis); galinis „Lambda“ zondas (4 cil. dyzelinis) | 15 |
| Priekinis „Lambda“ zondas (4 cil.); Galinis „Lambda“ zondas (4 cil. benzininis) Degalų garavimo išlakų (EVAP) vožtuvas (5, 6 cil. benzininis); „Lambda“ zondai (5, 6 cil.); valdymo modulis, radiatoriaus ritininis dangtis (5 cil. dyzelinis) | 15 |
| Aušalo siurblys (5 cil. benzininiuose); Karterio ventiliacijos šildytuvas (5 cil. benzininiuose); Automatinės pavarų dėžės alyvos siurblys (5 cil. benzininiuose Start/Stop) | 10 |
| Degimo ritės (4 cil. benzininis) | 15 |
| Dyzelino filtro šildytuvas (dyzelinas) | 20 |
| Valdymo modulis, radiatoriaus ritininis dangtis (5 cil. benzininis) | 5 |
| Elektromagnetinė oro kondicionieriaus sankaba (4 cil.); kaitinimo žvakės valdymo modulis (4 cil. dyzelinis); alyvos siurblys (4 cil. dyzelinis) | 7,5 |
| Karterio ventiliacijos šildytuvas (5 cil. dyzeliniuose); Automatinės pavarų dėžės alyvos siurblys (5 cil. dyzeliniuose Start/Stop) | 10 |
| Aušalo siurblys (4 cil. benzininis) | 50 |
| Dyzelino šildymo žvakės (tik dyzeliniuose varikliuose) | 70 |
| Aušinimo ventiliatorius (4-5 cil. benzininis) | 60 |
| Aušinimo ventiliatorius (6 cil., 4, 5 cil. dyzelinis) | 60 |
