Šis vadovas skirtas Ford Galaxy savininkams ir mechanikams, siekiantiems suprasti ir identifikuoti saugiklius šiame automobilyje. Saugikliai yra esminė elektros sistemos dalis, apsauganti įvairius komponentus nuo perkrovų ir trumpųjų jungimų. Tinkamas saugiklių identifikavimas ir pakeitimas gali išvengti brangių remonto darbų ir užtikrinti automobilio saugumą.
Kas yra Automobilio Saugiklis ir Kodėl Jis Svarbus?
Saugiklis - tai apsauginis įtaisas, skirtas apsaugoti automobilio elektros grandines nuo perkrovos ar trumpojo jungimo. Jis veikia kaip silpniausia grandis elektros grandinėje. Jei srovė per stipri, saugiklis perdega (nutrūksta), taip nutraukdamas elektros tiekimą ir apsaugodamas brangesnius komponentus, tokius kaip elektros variklius, valdymo blokus ir laidus, nuo sugadinimo. Tai panašu į elektros grandinės "atsijungiklį".

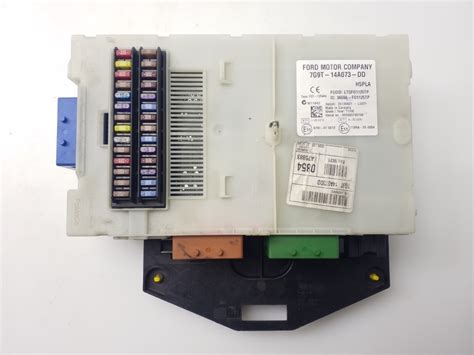

Saugiklių Dėžutės Vietos Ford Galaxy Automobilyje
Ford Galaxy automobiliuose dažniausiai rasite kelias saugiklių dėžutes. Paprastai viena yra po variklio dangčiu, o kita - automobilio salone. Konkrečios vietos gali šiek tiek skirtis priklausomai nuo modelio metų, tačiau štai kur dažniausiai jų ieškoti:
- Saugiklių dėžutė po variklio dangčiu: Dažniausiai ji yra šalia akumuliatoriaus arba ant vienos iš sparnų. Ji saugo variklio valdymo sistemą, ABS, žibintus ir kitus svarbius komponentus.
- Saugiklių dėžutė salone: Dažniausiai randama po prietaisų skydeliu (vairuotojo arba keleivio pusėje) arba centrinėje konsolėje. Ji saugo salono apšvietimą, langų kėliklius, centrinį užraktą, multimedijos sistemą ir kitus komforto įrenginius.
Vartotojo vadove bus tiksliai nurodyta, kur yra kiekviena saugiklių dėžutė jūsų konkrečiame modelyje.
Ford Galaxy Saugiklių Schemos: Kaip Jas Skaityti
Kiekvienoje saugiklių dėžutėje yra schema, kuri parodo, kuris saugiklis apsaugo kurią grandinę. Ši schema gali būti ant dangtelio vidinės pusės arba šalia saugiklių dėžutės. Svarbu suprasti, kaip skaityti šią schemą, kad galėtumėte greitai nustatyti ir pakeisti perdegusį saugiklį.
Schemoje kiekvienas saugiklis yra pažymėtas numeriu arba raide, o šalia jo yra simbolis arba aprašymas, nurodantis, kurią grandinę jis apsaugo. Pavyzdžiui, saugiklis, pažymėtas "F23" ir turintis žibinto simbolį, apsaugo priekinius žibintus. Saugiklis, pažymėtas "F41" ir turintis radijo simbolį, apsaugo radiją.
Patarimas: Jei schema neaiški, pabandykite rasti tikslesnę versiją internete, įvedę savo automobilio modelį ir metus kartu su raktažodžiais "saugiklių schema".
Saugiklių Tipai Ford Galaxy Automobiliuose
Ford Galaxy automobiliuose naudojami skirtingų tipų saugikliai, dažniausiai peiliukai (angl. blade fuses) ir mini peiliukai. Saugiklių spalva nurodo jų amperą (srovės stiprumą, kurį jie gali atlaikyti). Svarbu naudoti tinkamo amperio saugiklį, kad grandinė būtų tinkamai apsaugota.
Spalvų kodavimas:
- 2 Amp - Violetinė
- 3 Amp - Rožinė
- 4 Amp - Oranžinė
- 5 Amp - Raudona
- 7.5 Amp - Ruda
- 10 Amp - Raudona
- 15 Amp - Mėlyna
- 20 Amp - Geltona
- 25 Amp - Balta
- 30 Amp - Žalia
- 40 Amp - Oranžinė
Naudojant stipresnį saugiklį, nei nurodyta, galima sugadinti elektros grandinę arba net sukelti gaisrą. Silpnesnis saugiklis nuolat perdegs.
Kaip Pakeisti Perdegusį Saugiklį: Žingsnis Po Žingsnio Instrukcija
Štai kaip pakeisti perdegusį saugiklį Ford Galaxy automobilyje:
- Išjunkite automobilio degimą. Tai svarbu, kad išvengtumėte trumpojo jungimo.
- Suraskite atitinkamą saugiklių dėžutę. Žr. vartotojo vadovą, kad sužinotumėte tikslią vietą.
- Atidarykite saugiklių dėžutės dangtelį.
- Raskite schemą ir nustatykite perdegusį saugiklį. Pagal schemą suraskite saugiklį, kuris atitinka sugadintą įrenginį (pvz., žibintą arba langų kėliklį).
- Patikrinkite saugiklį. Išimkite saugiklį specialiu saugiklių ištraukėju (dažnai būna saugiklių dėžutėje) arba replėmis. Apžiūrėkite saugiklį. Jei viela viduje nutrūkusi, saugiklis yra perdegęs.
- Pakeiskite saugiklį. Įdėkite naują saugiklį tokio pat amperų, kaip ir perdegęs. Būtinai įdėkite saugiklį tvirtai į vietą.
- Patikrinkite, ar įrenginys veikia. Įjunkite degimą ir patikrinkite, ar sugadintas įrenginys dabar veikia.
Jei saugiklis vėl perdegė, kreipkitės į specialistą. Tai gali reikšti, kad elektros grandinėje yra rimtesnė problema.
Dažniausios Priežastys, Kodėl Perdega Saugikliai
Saugikliai perdega dėl įvairių priežasčių. Dažniausios priežastys:
- Perkrova: Per daug įrenginių vienu metu naudoja elektros grandinę.
- Trumpasis jungimas: Pažeista izoliacija ar laidai gali sukelti trumpąjį jungimą.
- Sugedęs įrenginys: Sugedęs elektros įrenginys (pvz., variklis) gali sukelti per didelę srovę.
Dažniausios Ford Galaxy Saugiklių Reikšmės
Šiame skyriuje pateikiamas sąrašas dažniausiai pasitaikančių Ford Galaxy saugiklių ir jų funkcijų. Atminkite, kad šis sąrašas gali skirtis priklausomai nuo konkretaus modelio ir pagaminimo metų. Visada patikrinkite savo automobilio schemą, kad gautumėte tikslią informaciją.
- Žibintai: Apsaugo priekinius, galinius žibintus, stabdžių žibintus ir posūkių signalus.
- Valytuvai: Apsaugo priekinio ir galinio stiklo valytuvų variklius.
- Garso sistema: Apsaugo radiją, CD grotuvą ir garsiakalbius.
- Centrinis užraktas: Apsaugo centrinio užrakto sistemą ir nuotolinio valdymo pultą.
- Langų pakėlikliai: Apsaugo elektrinių langų pakėliklių variklius.
- Kondicionierius: Apsaugo kondicionieriaus kompresorių ir ventiliatorių.
- Šildomos sėdynės: Apsaugo šildomų sėdynių elementus.
- Prietaisų skydelis: Apsaugo prietaisų skydelio apšvietimą ir rodmenis.
- ABS sistema: Apsaugo antiblokavimo stabdžių sistemą.
- Variklio valdymo sistema: Apsaugo variklio valdymo kompiuterį (ECU) ir jutiklius.
Saugiklių Dėžutės Pavyzdys Ford Galaxy (konkretaus modelio atveju)
Šiame skyriuje pateiksime pavyzdinę saugiklių dėžutės schemą, skirtą konkrečiam Ford Galaxy modeliui (pvz., 2010 m. laidos). Tai padės geriau suprasti, kaip skaityti ir interpretuoti saugiklių schemas. (Pastaba: ši schema yra tik pavyzdys, todėl visada patikrinkite savo konkretaus modelio schemą.)
| Saugiklio Numeris | Amperas | Grandinė |
|---|---|---|
| F1 | 10A | Priekiniai žibintai (dešinys) |
| F2 | 15A | Priekiniai žibintai (kairys) |
| F3 | 20A | Langų kėlikliai |
| F4 | 10A | Radijas |
| F5 | 5A | Salono apšvietimas |
| F6 | 15A | Centrinis užraktas |
Pastaba: Ši lentelė yra tik pavyzdys. Tikslios saugiklių vietos ir jų paskirtis gali skirtis priklausomai nuo jūsų Ford Galaxy modelio.
Patarimai ir Svarstymai
- Visada turėkite atsarginių saugiklių. Laikykite atsarginių saugiklių rinkinį automobilyje, kad galėtumėte greitai pakeisti perdegusį saugiklį.
- Nenaudokite didesnio amperų saugiklio. Tai gali sugadinti elektros grandinę.
- Jei saugiklis nuolat perdega, kreipkitės į specialistą. Tai gali reikšti, kad elektros grandinėje yra rimtesnė problema, kurią reikia išspręsti.
- Patikrinkite, ar saugiklis tikrai perdegęs. Kartais gali atrodyti, kad įrenginys neveikia dėl kitos priežasties, o ne dėl perdegusio saugiklio.
- Atsargiai dirbkite su elektra. Išjunkite degimą ir būkite atsargūs dirbdami su elektros grandinėmis.
Alternatyvūs Saugiklių Sprendimai (Avarinėms Situacijoms)
Avarinėse situacijose, kai neturite tinkamo amperų saugiklio, galite laikinai naudoti mažesnio amperų saugiklį. Tačiau svarbu suprasti, kad tai yra tik laikinas sprendimas, ir turėtumėte kuo greičiau pakeisti saugiklį tinkamu. Niekada nenaudokite didesnio amperų saugiklio.
Jei neturite jokio saugiklio, galite laikinai paimti saugiklį iš mažiau svarbios grandinės (pvz., salono apšvietimo) ir panaudoti jį svarbesnei grandinei (pvz., žibintams). Tačiau nepamirškite vėliau pakeisti saugiklį atgal.
Elektroninė Diagnostika ir Saugikliai
Šiuolaikiniuose automobiliuose, įskaitant Ford Galaxy, elektroninė diagnostika (OBD) gali padėti nustatyti problemas, susijusias su elektros grandinėmis ir saugikliais. OBD skeneris gali parodyti klaidos kodus, kurie nurodo, kuri grandinė turi problemų. Tačiau svarbu suprasti, kad OBD kodai ne visada tiksliai nurodo perdegusį saugiklį. Jie gali nurodyti problemą, kurią sukelia perdegęs saugiklis.
Pavyzdžiui, jei OBD skeneris rodo "žibinto grandinės problemą", pirmiausia patikrinkite atitinkamą saugiklį. Jei saugiklis perdegęs, pakeiskite jį. Jei saugiklis geras, problema gali būti žibinte, laiduose arba valdymo bloke.
Saugiklių Keitimas ir Garantija
Saugiklių keitimas paprastai nelaikomas garantiniu remontu, nes tai yra eksploatacinė dalis. Tačiau, jei saugiklis nuolat perdega dėl gamyklinio defekto (pvz., netinkamai suprojektuotos elektros grandinės), tai gali būti padengta garantija. Visada patikrinkite savo garantijos sąlygas.
