Turbokompresorių Valdymas ir Techninė Priežiūra

Automobilių variklių našumas nuolat tobulėja, o viena iš svarbiausių technologijų, leidžiančių padidinti variklio galią ir efektyvumą, yra turbokompresoriai, dažniau vadinami turbinomis. Šiuolaikiniuose automobiliuose turbinos veikimą reguliuoja turbinos valdymo aktuatoriai, kurie kontroliuoja turbinos slėgį ir užtikrina optimalų variklio darbą skirtingomis sąlygomis.

Turbinos Valdymo Aktuatorius: Principai ir Komponentai

Kam reikalingas aktuatorius?

Turbinos valdymo aktuatorius yra esminė variklio dalis, reguliuojanti oro srautą į variklio turbiną. Šis įrenginys yra pagrindinis veiksnys, lemiantis variklio galingumą, efektyvumą ir išmetamo CO2 kiekį. Aktuatorius yra kompleksinis mechanizmas, kuris reguliuoja oro srautą į variklio turbiną bei kompresorių, siekdamas maksimaliai išnaudoti variklio potencialą. Jo svarba akivaizdi ne tik galingumo ir efektyvumo požiūriu, bet ir stabilumo bei aplinkos apsaugos kontekste.

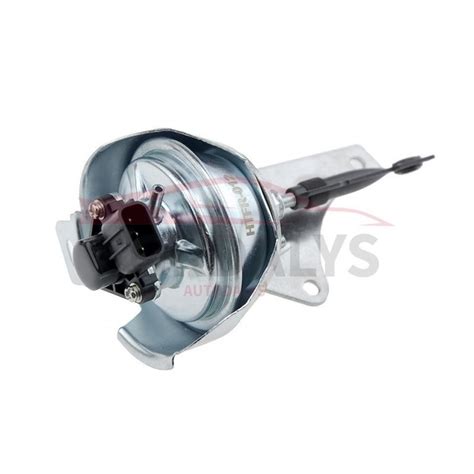

Mechaniniai aktuatoriai

Turbinos valdymo aktuatoriai susideda iš kelių pagrindinių dalių, kurios užtikrina tinkamą jų veikimą:

• Membrana: Tai viena svarbiausių mechaninio turbinos valdymo aktuatoriaus dalių. Ji veikia kaip slėgio jutiklis, reaguojantis į išmetamųjų dujų slėgį. Membranos funkcija yra esminė slėgio reguliavimui.
• Stūmoklis arba strypas: Tiesiogiai sujungtas su membrana, perduoda jos judesį į kitas turbinos dalis. Mechaninis aktuatoriaus strypas yra pritvirtintas prie atliekų išmetimo vožtuvo (angl. wastegate), kuris reguliuoja išmetamųjų dujų srautą.
• Spyruoklė: Yra esminė mechaninio valdymo aktuatoriaus dalis, atsakinga už slėgio reguliavimą. Spyruoklė sulaiko membraną tam tikroje padėtyje ir pasipriešina jos judesiams iki tol, kol išmetamųjų dujų slėgis viršija nustatytą ribą. Kai slėgis pakyla, spyruoklė susispaudžia, leisdama membranai judėti ir reguliuoti vožtuvo padėtį.
• Atliekų išmetimo vožtuvas (Wastegate): Šis mechanizmas kontroliuoja, kiek išmetamųjų dujų patenka į turbokompresorių. Jis atsidaro arba užsidaro, priklausomai nuo aktuatoriaus siunčiamo signalo. Atliekų išmetimo vožtuvas gali būti vidinis arba išorinis.

Elektroniniai aktuatoriai

Šiuolaikiniuose automobiliuose vis dažniau naudojami elektroniniai aktuatoriai, turintys integruotą valdymo bloką. Elektroninis valdymo blokas (ECU - Engine Control Unit) naudoja jutiklių informaciją, kad tiksliai valdytų turbinos slėgį. Jutikliai stebi įvairius variklio parametrus, tokius kaip išmetamųjų dujų slėgis, variklio temperatūra ir oro srautas. Elektroninis valdymo blokas suteikia didesnį tikslumą ir greitesnę reakciją, palyginti su mechaniniais aktuatoriais.

Elektroninėse sistemose svarbūs yra jutikliai, stebintys įvairius variklio ir išmetamųjų dujų parametrus. Šie jutikliai perduoda informaciją elektroniniam valdymo blokui, kuris naudoja šiuos duomenis aktuatoriaus valdymui.

Kintamos Geometrijos Turbinos (VGT)

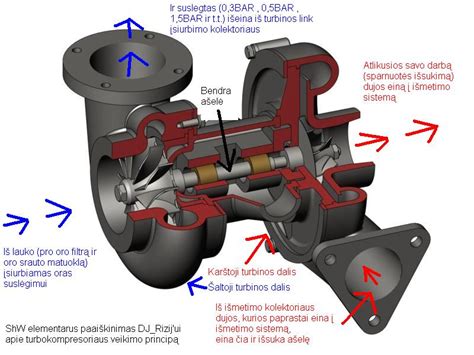

Vidutinės geometrijos turbinos (VGT) vožtuvai reguliuoja oro srautą į variklio turbiną keisdami turbinos geometriją. Ši technologija leidžia turbinai efektyviau dirbti plačiame variklio sūkių diapazone, optimizuodama išmetamųjų dujų srautą. Visi šie komponentai dirba sinchronizuotai, siekdami užtikrinti optimalų oro srautą tiek į turbiną, tiek į kompresorių.

Turbokompresoriaus Veikimas ir Nauda

Kaip veikia turbokompresorius

Turbokompresorius - tai kompresorius arba oro siurblys, veikiantis nuo turbinos. Turbina sukasi, naudodama panaudotų dujų srovės energiją. Dyzelinio variklio turbokompresorius sukasi nuo 1000 iki 130 000 aps./min. Turbina tiesiogiai jungiama su kompresoriumi tvirta ašimi. Kompresorius įtraukia per oro filtrą šviežio oro, suspaudžia jį ir suspaustą išleidžia į variklio įleidžiamąjį kolektorių.

Teoriškai egzistuoja turbinos ir turbokompresoriaus kompresoriaus galingumų pusiausvyra. Kuo daugiau energijos turi panaudotos dujos, tuo greičiau suksis turbina. Turbiną sudaro korpusas ir rotorius. Panaudotos dujos iš išleidžiamojo variklio kolektoriaus patenka į priimamąjį turbokompresoriaus atvamzdį. Turbinos sukimosi greitis priklauso nuo jos korpuse esančio kanalo dydžio ir formos. Tai primena laistymo žarną: kuo labiau pirštu uždengiate išeinamąją angą, tuo toliau trykšta vandens srovė.

Turbinų korpusai smarkiai skiriasi priklausomai nuo naudojimo srities. Esant tokio tipo korpusui tampa įmanomas impulsinis dujų srovės judėjimas ir galima sulaukti rezonansinių reiškinių. Turbinos korpuse, turinčiame dvigubą kanalą, kiekviena srovė paskirstoma visame turbinos rotoriaus paviršiuje. Sistemoje su nuolatiniu slėgiu naudojama tik slenkamojo judėjimo panaudotų dujų energija. Šiuo atveju tegali būti naudojami tik turbinų korpusai su vienu kanalu. Didelių matmenų turbokompresoriuose dažnai įmontuojamas papildomas žiedas su nukreipiamosiomis mentėmis. Jis palengvina panaudotų dujų nuolatinės srovės sukūrimą turbinos rotoriuje ir leidžia reguliuoti srovę. Turbinos korpusas liejamas iš temperatūrai atsparaus lydinio. Turbinos rotorius taip pat gaminamas iš aukštos kokybės medžiagų, atsparių aukštai temperatūrai.

Prie ašies stipriai pritvirtinamas turbinos rotorius. Ašies medžiaga skiriasi nuo medžiagos, naudojamos turbinos rotoriui. Ašis sujungimo vietoje tuščiavidurė. Ši tuštuma apsunkina šilumos perdavimą iš turbinos rotoriaus į jos ašį. Iš turbinos pusės ašyje yra įdubis, kuriame - sandarinimo žiedas. Prie plonesnio ašies galo montuojamas kompresoriaus rotorius; ten yra sriegis, ant kurio užsukama apsauginė veržlė rotoriui pritvirtinti.

Kompresorių sudaro korpusas ir rotorius. Kompresoriaus dydį nulemia varikliui reikalingo oro kiekis ir turbinos sukimosi greitis. Kompresoriaus rotorius stipriai pritvirtintas prie turbinos ašies, taigi sukasi tokiu pat greičiu kaip ir turbinos rotorius. Taip įsiurbiamas oras nukreipiamas į rotoriaus periferiją ir menčių nubloškiamas link kompresoriaus korpuso sienelės. Dėl to oras suslegiamas ir per įleidžiamąjį kolektorių patenka į variklį.

Turbokompresorius sutepamas nuo variklio sutepimo sistemos. Ašies korpusas yra centrinė turbokompresoriaus dalis, esanti tarp turbinos ir kompresoriaus. Ašis sukasi slydimo guoliuose. Variklio alyva kanalais nuteka tarp korpuso ir guolių, taip pat tarp guolių ir ašies. Paskutiniu metu atsirado konstrukcijų, kuriose guolis nejuda, o ašis sukasi alyvos vonelėje.

Kompresorius sandarinamas iš abiejų pusių įmontuojant alyvą sulaikančias tarpines. Iš abiejų pusių įmontuojami ir sandarinimo žiedai. Nors šie žiedai ir padeda išvengti alyvos nuotėkio, jie iš tiesų nėra sandarinimo tarpinės. Juos reikia laikyti elementu, apsunkinančiu oro nuotėkį tarp turbinos, kompresoriaus ir ašies korpuso. Įprastu turbokompresoriaus darbo režimu turbinoje ir kompresoriuje slėgis didesnis nei ašies korpuse. Visi alyvos sandarikliai dinaminio tipo, t. y. Iš turbinos pusės sandarinimo žiedai išdėstyti grioveliuose (tiek ašies korpuse, tiek ir ant pačios ašies). Tokiu pat principu žiedai sumontuoti ir iš kompresoriaus pusės. Sandarinimo žiedai atlieka svarbiausią vaidmenį užtikrinant hermetiškumą. Sandarinimo žiedas sukasi tokiu pat greičiu kaip ir ašis. Slėgis kompresoriuje ir turbinoje išstumia alyvą į korpusą. Dėl išcentrinės jėgos už kompresoriaus rotoriaus susidaro vakuumas. Žinoma, dirbant kompresoriui galimas alyvos nuotėkis iš ašies korpuso į kompresorių. Šiame kompresoriuje svarbiausią vaidmenį sandarinant vaidina sandarinimo žiedas.

Kai variklis dirba mažomis apsukomis arba be apkrovos, už rotoriaus susidaro mažesnio slėgio zona. Alyva, tekanti nuo sandarinimo žiedų, nuteka vidine plokštelės puse žemyn, t. y. link angos alyvai nutekėti. Jei kompresoriuje susidarytų vakuumas, dujos įsiurbiamos lengviau nei gerokai sunkesnė alyva. Iš turbinos pusės alyvos nukreipimo problema ne tokia svarbi, turint omenyje, kad normaliomis sąlygomis slėgis turbinoje visada didesnis negu ašies korpuse. Bet kokioje ašies korpuso konstrukcijoje numatyta šilumos mainų sumažinimo būtinybė tarp turbinos su sandarinimo žiedais ir kompresoriaus. Šiuo tikslu iš turbinos pusės įmontuojama termoizoliacinė plokštelė, o ašies korpuse yra daugybė elementų šilumos mainams.

Optimalaus veikimo užtikrinimas

Turbinos valdymo aktuatorius veikia valdydamas išmetamųjų dujų srautą, kuris eina per turbokompresorių. Kai variklio apkrova padidėja, didėja ir išmetamųjų dujų kiekis. Dujos suka turbinos sraigtą, kuris, savo ruožtu, suspaudžia orą, tiekiamą į variklį. Visi šie komponentai dirba sinchronizuotai, siekdami užtikrinti optimalų oro srautą tiek į turbiną, tiek į kompresorių.

Kaip žinia, oro, paduodamo į degimo kamerą, suspaudimas leidžia padidinti jo masę cilindre. O tai savo ruožtu iš esmės praplečia galimybes ištobulinti darbo procesą, padidinti kuro ekonomiškumą ir galingumą, sumažinti kenksmingų teršalų arba šilumos apkrovas.

Nauda: galingumas, efektyvumas, stabilumas

• Galingumas: Turbinos valdymo aktuatorius leidžia varikliui pasiekti optimalų galingumą visose veikimo sąlygose. Pagrindinės variklio charakteristikos, tokios kaip galingumas, sukimo momentas ir kuro sąnaudos, smarkiai pagerėja įmontavus turbokompresorių.
• Efektyvumas: Kontroliuodamas oro srautą, turbinos valdymo aktuatorius padeda varikliui pasiekti didesnį efektyvumą.
• Variklio Stabilumas: Turbinos valdymo aktuatorius taip pat yra svarbus variklio stabilumo elementas.

Galimi Turbokompresorių Gedimai ir Jų Priežastys

Turbina dirbdama patiria stiprias mechanines apkrovas, kurias sąlygoja sukančių rotorių aukšta išmetamųjų dujų temperatūra (daugiau kaip 700°С) ir slėgis (iki 8 bar). Taip pat didelė apkrova tenka ir slydimo guoliams, kuriuose įmontuotas rotorius - sukimosi greitis siekia 200 tūkstančių ir daugiau apsisukimų per minutę. Deja, įvairios aplinkybės gerokai sutrumpina jų tarnavimo laiką.

• Alyvos sistemos problemos: Nepakankamai alyvos sistemoje arba alyva netinkama. Variklio alyva iš esmės yra jūsų automobilio kraujas. Sutepa pagrindines judančias dalis, apsaugo jas nuo korozijos ir palaiko vėsinimą variklio veikimo metu. Kalbant apie turbokompresorių, jam reikalingas nuolatinis švarios, kokybiškos alyvos srautas. Alyvos trūkumas, netinkamai parinkta alyva arba prastos kokybės alyva gali sukelti teršalų kaupimąsi variklyje. Tai gali sukelti abrazyvinį poveikį turbinos vidinėms dalims.
• Svetimkūniai ir teršalai: Kartais svetimkūniai, tokie kaip dulkių dalelės, nešvarumai, smulkūs abrazyvai, gali patekti į turbiną per kompresoriaus arba turbinos įleidimo angą. Jei pašalinis objektas patenka į kompresoriaus korpusą, jis dažnai patenka iš oro filtro. Priešingai, jei pašalinis objektas sugadina turbiną, problema dažniausiai kyla dėl paties variklio. Turbinos efektyvumas sumažės, jei pašaliniai objektai pradės gadinti kompresoriaus guolius ar turbinos mentes.
• Pažeistos tarpinės: Jei tarpinės tarp kompresoriaus ir variklio nusidėvi arba įtrūksta, alyva nutekės į išmetimo sistemą. Dėl to turbina turi daugiau dirbti, kad padidintų oro slėgį.
• Perkaitimas ir apkrovos: Dėl staigaus variklio užgesinimo, dingsta alyvos slėgis, alyvos tiekimas į karštą turbokompresorių sumažėja, todėl turbina perkaista, oksiduojasi ir užsikoksuoja, ant turbinos detalių paviršių susidaro kietosios abrazyvinės dalelės.
• Automobilio amžius ir rida: Turbinos turėtų tarnauti pakankamai ilgai, bet deja įvairios aplinkybės gerokai sutrumpina jų tarnavimo laiką.

Turbinos Gedimo Požymiai

Gali būti įvairių požymių, kurie gali būti siejami su turbokompresoriaus gedimu. Tačiau jei atidžiai stebite, kaip dirba Jūsų automobilis, galite nesunkiai pastebėti dažniausiai pasitaikančių problemų įspėjamuosius signalus ir greičiau imtis veiksmų.

• Galingumo praradimas ir prastas įsibėgėjimas: Automobilis pastebimai prarado galią, įsibėgėjimas atrodo lėtas ir triukšmingas. Automobilis gana sunkiai išlaiko didelį greitį.
• Dūmai iš išmetimo vamzdžio: Kai alyva patenka į išmetimo sistemą, ji degdama išskiria išskirtinius mėlynus/pilkus dūmus.
• Užsidegusi variklio gedimo lemputė: Daugumos šiuolaikinių automobilių kompiuteris gali atpažinti turbo gedimus, o prietaisų skydelyje pasirodys variklio patikros lemputė.
• Neįprasti garsai ir vibracija: Jeigu iš turbinos sklinda neįprasti garsai, pastebėjote alyvos nuotėkį arba vibraciją, nedelsdami sustabdykite ir patikrinkite variklį.

Turbokompresoriaus Priežiūra ir Gedimų Prevencija

Kuo ilgiau važinėsite automobiliu su pažeista turbina, tuo daugiau bus sugadintas pats variklis, todėl remonto gali reikėti ne tik turbinai, bet ir varikliui. Žinoma, automobilis gali važiuoti su sugedusia turbina, bet kur kas geriau būtų jo neeksploatuoti ir nuvežti automobilį į remonto dirbtuves, kad būtų atlikta patikra ir remontas. Turbinos sukimosi dažnis siekia 200 000 apsukų per minutę. Visos detalės gaminamos su mažiausiomis užlaidomis ir surenkamos paliekant mikroskopinius konstrukcinius tarpelius. Todėl turbinos priežiūrą ir keitimą reikia patikėti specialiai mokytiems ir patyrusiems automobilių meistrams.

• Alyvos ir filtrų keitimas: Reguliariai keiskite alyvą ir filtrus. Naudokite tik aukštos kokybės ir tinkamą alyvą. Pasidomėkite, kokią alyvą rekomenduoja automobilio gamintojas. Taip pat naudokite aukštos kokybės tepalo ir oro filtrus, nes jie atlieka labai svarbią funkciją. Itin atidžiai pasirinkite variklio alyvą. Variklis su turbo įpūtimu yra labai reiklus alyvos kokybei ir jos keitimui. Rinkitės tik gerą alyvą iš patikimų tiekėjų. Alyvą reikia keisti laiku. Turbininiame variklyje reikia keisti alyvą, nuvažiavus ne daugiau kaip 10 000 km. Jeigu ketinate dar ilgai važinėti savo automobiliu, tai keiskite alyvą kas 8 000 kilometrų. Tačiau itin rimtai priimkite dėmesin į alyvos klampą ir gamintojų rekomendacijas. Keičiant alyvą būtina pakeisti alyvos ir oro filtrus.
• Variklio pašildymas ir aušinimas: Ypač šaltuoju metų periodu pašildykite variklį prieš važiuodami. Pašilus varikliui pašyla ir alyva, ko pasekoje ji geriau tepa turbiną. Sutepta turbina mažiau dėvisi. Būtinai pašildykite turbininį variklį. Juk esant šaltajai eigai alyva per persipylimo vožtuvą iš karto patenka į variklį, aplenkdama filtrą! Po vairavimo sustojus, negesinkite variklio, leiskite kelias minutes jam atvėsti. Jeigu aktyviai važinėjote, leiskite varikliui apie 1 minutę dirbti šaltąja eiga. Tai itin svarbu turbinoms su neaušinamu guolių korpusu, kuriuose aušinimo funkciją atlieka alyva.
• Kuro priedų naudojimas: Naudokite tinkamus kuro priedus, kurie padeda palaikyti turbinos švarą. Pavyzdžiui, profesionalus ir itin veiksmingas Turbinos valiklis JLM Diesel Turbo padeda pašalinti nešvarumus ir suodžius. Tačiau svarbu suprasti, kad tai yra priežiūros priemonė, o ne esamo gedimo sprendimo būdas. Jį reikia naudoti prevenciškai, siekiant sumažinti apnašų kaupimąsi.
• Vengimas keisti nustatymus: Turbokompresoriaus konstrukcija tiksliai užprogramuota naudoti konkrečiam varikliui. Todėl griežtai draudžiama keisti kokius nors turbo įpūtimo sistemos nustatymus ir reguliavimus. Pavyzdžiui, bandant didinti įpūtimo slėgį, galima perkaitinti variklį ir pažeisti stūmoklius, cilindrų bloko galvutes arba variklio atramas.

Turbokompresorių Remontas ir Restauravimas

Pastebėjus turbinos gedimą, būtina kreiptis į servisą atlikti patikrą, nustatyti problemas ir suremontuoti turbiną ar ją pakeisti nauja. Geriau neeksploatuokite automobilio su sugedusia turbina, nors juo važiuoti ir išeina. Nustačius, kad turbina sugedo, realiai turite 2 variantus:

1. Galite įsigyti visiškai naują turbiną ir ją sumontuoti - žinoma, tai tikrai nebus pigus "malonumas".
2. Jei norite sumažinti išlaidas, turite galimybę atnaujinti, t.y., restauruoti turimą turbokompresorių.

Natūralu, kad pirmenybė turėtų būti teikiama naujai turbinai, nes jai bus suteikta ilgesnė garantija ir tarnaus ilgiau nei atnaujinta.

Pažangios Turboįpūtimo Sistemos

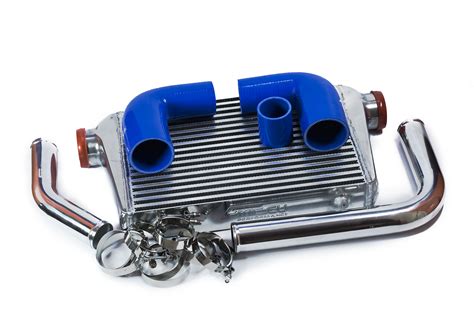

Aušinimas (Intercooler)

Kadangi suspaustas oras šyla, jo tankis mažėja. Tai trukdo kompresoriui "pripumpuoti" į cilindrus tiek šviežio "užtaiso", kiek jis teoriškai galėtų. Atitinkamai dujų apykaitos kokybė ir variklio NVK (naudingo veikimo koeficientas) esti ne tokie aukšti, kokie galėtų būti. Kad išvengtų šio "nesusipratimo", po kompresoriaus oras praleidžiamas per specialų radiatorių (paprastai aliuminį), pagal konstrukciją analogišką esančiam aušinimo sistemoje. Kai kada, siekiant sumažinti įpučiamo oro temperatūrą, naudojamas aušinimo skystis, kartais oro srovė, plūstanti judant mašinai.

Dvigubos ir nuoseklios turbinos

Konstrukcijos su dviem turboagregatais iš eksperimentinių automobilių jau persikėlė į serijinius. Didelio galingumo šiuolaikiniuose V formos varikliuose, pavyzdžiui, "Maybach", naudojamos dvi lygiagrečios kompaktiškos turbinos. Nuoseklios įjungimo schemos naudojamos, kai būtina išgauti daugiau nei 3,5 barų slėgį, o tai ypač sunku pasiekti vienu įpūtimo agregatu. Oras pirmiausia suspaudžiamas žemo slėgio kompresoriumi, vėliau jis patenka į aukšto slėgio kompaktišką turbokompresorių ir tik tada į variklį. Didelio litražo krovininių automobilių varikliams naudojamas, nors kol kas gana retai, turbokompaundas. Pirmasis kompresorius dirba kaip įprasta. O oras, paduodamas antrojo, suka variklio alkūninį veleną.

Anksčiau firma "Opel" pristatė šiems varikliams naują įdomų agregatą, o tiksliau įpūtimo sistemą. Čia dvi turbinos dirba pagal gudrią kintamąją schemą. Kai alkūninis velenas sukasi iki 1800 aps/min, vožtuvas išmetamajame kolektoriuje įtraukia į darbą aukšto slėgio (iki 3,2 barų) mažąjį turbokompresorių. Iki 3000 aps/min abu agregatai dirba lygiagrečiai, o elektronikos kontroliuojamas vožtuvas tolygiai keičia išmetamųjų dujų, paduodamų į vieną ar kitą turbiną, tūrių santykį. Didysis kompresorius tuo metu suspaudžia orą, padidindamas slėgį įeigoje į mažąjį. Ši konstrukcija ištobulinta 1,9 litrų dyzeliniame variklyje koncepciniam automobiliui "Opel Vectra ORS". Toks turboįpūtimas leido padidinti galingumą iki 156 kVt/212 AJ, o sukimosi momentas pasiekė 400 Nm! Įspūdingi 85 kVt/112 AJ iš litro kol kas dyzelių rekordas.
