Elektrinė pavara - tai elektromechaninis įrenginys, kuris paverčia elektros energiją į mechaninio judesio energiją, reikalingą darbinio įrenginio funkcionavimui. Pagrindinės elektrinės pavaros sudedamosios dalys yra elektros variklis (arba varikliai), judesio perdavimo sistema ir valdymo sistema. Elektros pavarose elektros energija paverčiama mechanine ir atvirkščiai, todėl ši savybė plačiai taikoma gamyboje, ypač šiuolaikinėje pramonėje, kur vis dažniau taikomos automatizuotos elektros pavaros. Pagrindinės ir privalomosios elektros pavaros dalys yra elektros variklis ir darbo mašina.
Taip pat svarbūs komponentai yra keitikliai, kurie keičia elektros energijos parametrus (įtampą, dažnį ir kt.), ir perdavimo įtaisas, palaikantis nevienodus variklio rotoriaus ir darbo įtaiso sūkių dažnius dėl galimo rezonanso. Valdymo įtaisas yra skirtas elektros varikliui valdyti ir yra skirstomas į įvairius tipus, priklausomai nuo atliekamų funkcijų ar ypatumų.
Elektros Pavarų Klasifikacija ir Valdymo Sistemų Svarba
Elektrinės pavaros gali būti klasifikuojamos pagal kelis kriterijus, nulemiančius jų valdymo sistemų sudėtingumą ir funkcijas:
- Pagal variklių skaičių ir paskirtį:
- Grupinė elektros pavara (šiuo metu nebenaudojama): vienas elektros variklis per sudėtingą transmisijų sistemą varė grupę arba visas fabriko mašinas.
- Vieno variklio elektros pavara: kiekvieną darbinį įrenginį varo atskiras elektros variklis.
- Daugiavariklinė elektros pavara: vieno darbinio įrenginio atskirus mechanizmus varo atskirais elektros varikliais. Tokios pavaros pasižymi paprastesnėmis judesio perdavimo sistemomis, tačiau sudėtingesnėmis valdymo sistemomis, kurioms valdyti dažnai naudojami mikroprocesoriai arba kompiuteriai.
- Pagal elektros srovės tipą: nuolatinės srovės ir kintamosios srovės elektros pavaros.
- Pagal judesio pobūdį: vienos krypties sukamojo judesio, reversinio sukamojo judesio ir reversinio slenkamojo judesio pavaros.
- Pagal judesio perdavimo būdą: elektros pavara su reduktoriumi ir elektros pavara be reduktoriaus.
- Pagal automatizavimo laipsnį: rankinio valdymo ir automatizuotosios pavaros.
Valdymo sistemos tipai
Valdymo sistema yra esminė elektrinės pavaros dalis, o jos tipas lemia sistemos autonomiškumą ir tikslumą:
- Atvirosios pavaros: neturi grįžtamojo ryšio.
- Uždarytosios pavaros: turi vieną ar kelis grįžtamojo ryšio kanalus, kurie informuoja apie sistemos išėjimo parametrų būklę, leisdami koreguoti veikimą.
Elektros Variklių Tipai Elektros Pavarose
Elektrinių pavarų galia gali svyruoti nuo vato dalių iki kelių dešimčių megavatų. Dažniausiai naudojami šie elektros variklių tipai:
- Asinchroniniai elektros varikliai: tai pati populiariausia elektros pavarų rūšis. Jie naudojami siurbliams, kompresoriams, ventiliatoriams pramonės ir žemės ūkio įmonėse varoti.
- Sinchroniniai elektros varikliai: naudojami pavarose, perduodančiose judesį 200-300 kW galios siurbliams ir kompresoriams.
- Nuolatinės srovės nuoseklaus ir mišraus žadinimo varikliai: naudojami kėlimo ir traukos mechanizmuose.
- Lygiagrečiojo žadinimo nuolatinės srovės varikliai: naudojami metalo apdirbimo staklių, tekstilės, siuvimo prietaisų elektros pavarose.
Katilų Valdymo Sistemų Svarba Energetikoje
Žaliavos nuolat brangsta, todėl energija niekada nebebus pigi. Šitas pasakymas kaip niekada aktualus dabartinėje situacijoje, kai pagrindiniai energetikos objektai - šiluminės elektrinės ir katilinės - susiduria su dideliu efektyvumo poreikiu. Elektrinės pavaros jose valdo kritinius įrenginius, tokius kaip siurbliai, ventiliatoriai, kuro tiekimo mechanizmai, todėl tikslios ir patikimos valdymo sistemos yra būtinos optimaliam ir ekonomiškam katilinių darbui.
Katilų Procesų Valdymas ir Stebėjimas

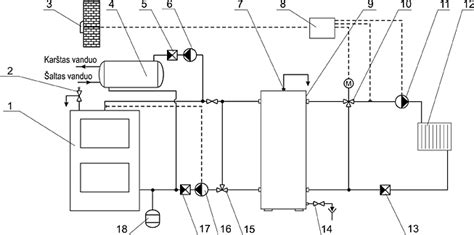

Sprendžiant katilo valdymo uždavinius, svarbu neužmiršti ir pagalbinių procesų, kurie užtikrina katilų efektyvumą ir ilgaamžiškumą. Tai apima vandens paruošimą, maitinančio vandens paruošimą, deaeraciją, kondensato nuvedimą ir paduodamo kuro pakaitinimą. Įdiegus papildomas matavimo priemones, galima rinkti informaciją tiek apie pagrindinius parametrus, tokius kaip temperatūra, slėgis, debitas (kietas kuras, dujos, mazutas, vanduo, oras), tiek apie pagalbinius parametrus, kaip garas, paduodamo ir grįžtamo vandens temperatūra.
Dūmų temperatūros reguliavimas yra ypač svarbus dėl kamino korozijos prevencijos. Tuo pačiu per šilumokaitį, įmontuotą kamine, pašildomas oras, kuris paduodamas į degiklį, taip didinant sistemos efektyvumą. Esant poreikiui, galima kelis katilus sujungti į vieną katilų valdymo sistemą. Tačiau esant dideliam katilui, normalu būtų vienam katilui turėti savo atskirą valdymo sistemą.
Modernios Valdymo Sistemos ir Efektyvumo Didinimas
Šiuolaikinėse katilinėse integruota apskaitos ir darbo proceso analizės programinė įranga, pavyzdžiui, ProfiSignal, leidžia detaliai stebėti ir analizuoti sistemos veikimą. Tai apima sąnaudų ir kainų skaičiavimą bei grafinį jų pavaizdavimą, suteikiant operatoriams išsamią informaciją priimant sprendimus.
Pavyzdžiui, UAB „Inobalt" siūloma techninė įranga TopMessage, kartu su ProfiSignal programine įranga, leidžia rinkti skaitiklių parodymus, avarijų, apkrovimų duomenų failus ir kitą svarbią informaciją. Tokios procesų valdymo sistemos leidžia žymiai sumažinti energijos sąnaudas, užtikrinti optimalų ir efektyvų katilų darbą, prisidedant prie tvarios ir ekonomiškos energetikos sistemos kūrimo.
