Tinkamas voltmetrų ir ampermetrų pasirinkimas ir įdiegimas automobilyje yra esminis veiksnys baterijos būklės stebėjimui ir elektros sistemos patikimumui. Šie matavimo prietaisai suteikia galimybę realiu laiku stebėti transporto priemonės elektros sistemos būklę. Jie padeda anksti nustatyti potencialias problemas, užtikrina tinkamą elektros prietaisų veikimą ir prailgina akumuliatoriaus tarnavimo laiką. Vidutiniškai, profesionalūs automobilių monitoringo prietaisai gali pailginti akumuliatoriaus tarnavimo laiką iki 35% ir sumažinti neplanuotų gedimų riziką 42%.
Kodėl elektros sistemos monitoringas yra kritiškai svarbus?
Automobilių elektros sistemos tampa vis sudėtingesnės, ypač su augančiu papildomų elektrinių prietaisų kiekiu. Tyrimai rodo, kad šiuolaikiniuose automobiliuose vidutiniškai įrengiama 12-15 papildomų elektros prietaisų, o visureigiuose (off-road transporto priemonėse) šis skaičius gali siekti net 25-30. Statistika atskleidžia, kad net 35% neplanuotų automobilio gedimų yra susiję su elektros sistema, o 68% šių gedimų būtų galima išvengti naudojant tinkamą monitoringo įrangą.
Pagrindiniai voltmetrų ir ampermetrų tipai automobiliams

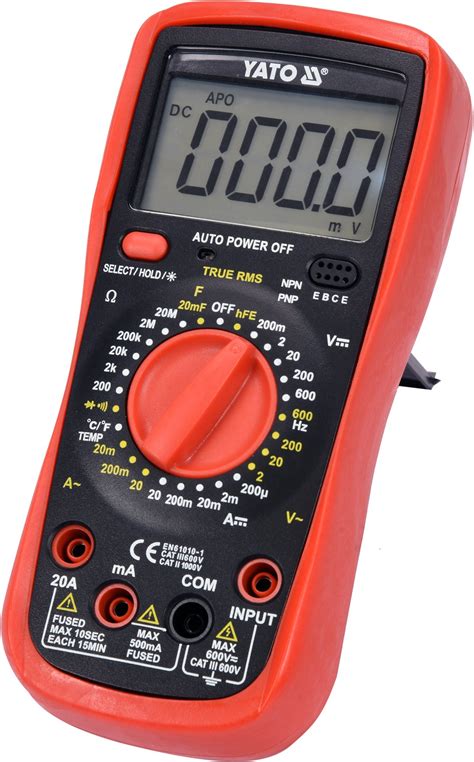

Automobiliams tinka trys pagrindiniai voltmetrų ir ampermetrų tipai:
- Analoginiai matavimo prietaisai: Jie yra paprastesni, bet ilgaamžiškesni (iki 25 metų tarnavimo laikas). Pasižymi klasikiniu dizainu su judančia rodykle ir puikiai tinka vairuotojams, vertinantiems tradicinį automobilio interjero stilių bei lengvą parametrų nuskaitymą važiavimo metu.
- Skaitmeniniai matavimo prietaisai: Šie prietaisai suteikia tikslesnį nuskaitymo rezultatą (tikslumo paklaida iki 0,1%). Jie tampa vis populiaresni dėl savo tikslumo ir kompaktiško dydžio. Dažniausiai turi LED arba LCD ekranus, kurie rodo tikslius skaičius.
- Daugiafunkciniai matavimo prietaisai: Šiuolaikiniai daugiafunkciniai prietaisai leidžia stebėti ne tik įtampą ir srovę, bet ir kitus parametrus. Tyrimai rodo, kad 78% profesionalių vairuotojų renkasi būtent šį sprendimą dėl jo universalumo.
Voltmetro įdiegimas automobilyje
Teisingas voltmetro įdiegimas apima tris esminius žingsnius:
- Tinkamos vietos parinkimas: Tai yra pirmas žingsnis įdiegiant voltmetrą. Populiariausios voltmetrų montavimo vietos yra prietaisų skydelis (72% montavimų), centrinė konsolė (18%) ir A-statramsčio apdaila (7%).
- Taisyklingas laidų prijungimas: Voltmetras visada jungiamas lygiagrečiai su stebima grandine, naudojant tinkamo storio laidus (rekomenduojama ne mažesnio kaip 0,75 mm² skerspjūvio). Ypatingą dėmesį skirkite neigiamo laido prijungimui, nes statistika rodo, kad 63% elektros sistemos gedimų kyla dėl netinkamo įžeminimo. Visada naudokite saugiklį teigiamame maitinimo laide. Rekomenduojamas saugiklio dydis voltmetrui yra 1-3A.
- Sistemos testavimas: Po įdiegimo būtina patikrinti prietaiso veikimą.
VOLTMETRŲ ĮRENGIMAS (neoriginali)
Ampermetro įdiegimas automobilyje
Ampermetro įdiegimas skiriasi nuo voltmetro - jis jungiamas nuosekliai su matuojama grandine, naudojant šuntą didelių srovių matavimui. Ampermetras automobilyje matuoja tekančią elektros srovę, kuri dažnai gali siekti dešimtis ar net šimtus amperų. Dažniausiai naudojami 50-100A šuntai nedidelėms grandinėms ir 200-500A šuntai pagrindinėms maitinimo linijoms. Svarbu atsiminti, kad skirtingai nei voltmetras, ampermetras yra kritinis elektros grandinės elementas, per kurį (ar jo šuntą) teka visa grandinės srovė.
Svarbu: Niekada nejunkite ampermetro tiesiogiai į aukštos srovės grandinę be šunto! Tai sukels prietaiso gedimą ir gali sukelti trumpą jungimą.
Įtampos reikšmių interpretavimas
Efektyviam baterijos būklės stebėjimui voltmetru būtina žinoti standartines įtampos vertes. Pilnai įkrauta 12V baterija rodo 12,6-12,8V ramybės būsenoje ir 13,8-14,4V veikiant generatoriui. Įtampa žemiau 12,4V (nedirbant varikliui) arba virš 14,8V (dirbant) rodo potencialias problemas. Siekiant tiksliai įvertinti baterijos būklę, svarbu suprasti įvairias įtampos vertes skirtingomis sąlygomis.
