Automobilių technologijoms sparčiai tobulėjant, nuolat keičiasi ir juose esančių komponentų bei sistemų technologija. Vienas iš tokių komponentų, kuris pastaruoju metu sulaukia ypatingai didelio dėmesio, yra išmetamųjų dujų recirkuliacijos (EGR - angl. Exhaust Gas Recirculation) sistema. EGR vožtuvas atlieka itin svarbų vaidmenį mažinant išmetamųjų teršalų kiekį ir gerinant kuro ekonomiją šiuolaikiniuose automobiliuose. Tinkamai veikiantis EGR vožtuvas gerina variklio efektyvumą ir atitinka aplinkosaugos reikalavimus, tačiau netinkama jo priežiūra gali sukelti įvairių problemų. Supratimas apie EGR vožtuvo funkciją yra būtinas siekiant užtikrinti sklandų automobilio darbą ir išvengti galimų gedimų.
Kas yra EGR sistema ir kokia jos paskirtis?
EGR sistema yra automobilio išmetamųjų dujų recirkuliacijos dalis, skirta sumažinti kenksmingų azoto oksidų (NOx) emisijas ir oro taršą. Pagrindinė EGR vožtuvo paskirtis yra kontroliuoti išmetamųjų dujų, kurios yra grąžinamos atgal į variklio degimo kamerą, srautą.
Šis procesas padeda sumažinti variklio išmetamų kenksmingų teršalų kiekį bei, tam tikrais atvejais, pagerinti kuro sąnaudas. Beveik 80 procentų oro, kuriuo kvėpuojame, yra azotas. Tačiau susidūrus su itin aukšta temperatūra variklio degimo kameroje, kuri siekia 1370°C, paprastai inertinės dujos tampa reaktyvios, susidaro kenksmingi azoto arba NOx oksidai, kurie per išmetimo sistemą patenka į atmosferą. Kad tai sumažintų, EGR vožtuvas leidžia tiksliam išmetamųjų dujų kiekiui vėl patekti į įsiurbimo sistemą, efektyviai keičiant į variklį patenkančio oro cheminę sudėtį.
EGR sistemos nauda ir svarba
EGR vožtuvas atlieka svarbų vaidmenį užtikrinant, kad automobilis būtų draugiškesnis aplinkai ir ekonomiškesnis. Šis mechanizmas sumažina azoto oksidų (NOx) emisijas - vieną pagrindinių oro taršos priežasčių, grąžindamas dalį išmetamųjų dujų atgal į variklio degimo kamerą. Tai padeda atitikti griežtus taršos standartus ir užtikrina efektyvesnį degalų naudojimą, nes mažesnė degimo temperatūra sumažina degalų sąnaudas.
Tinkamai veikiantis EGR vožtuvas prisideda prie sklandesnio variklio darbo, ilgesnio tarnavimo laiko ir mažesnės mechaninės bei šiluminės apkrovos varikliui. Taigi, iš visų pusių EGR sistema yra draugiška aplinkai.
Kaip veikia EGR vožtuvas?
Trumpai tariant, dalis variklio generuojamų išmetamųjų dujų vėl patenka į įsiurbimo pusę ir vėl įsiurbiama į cilindrą antriniam naudojimui. Visa sistema veikia pagal principą, kad išmetamosiose dujose yra labai mažai deguonies ir yra daug inertinių dujų anglies dioksido. Kai šios išmetamosios dujos sumaišomos su įsiurbtu grynu oru, pasireiškia trys pagrindiniai poveikiai:
- Bus sumažinta degimo temperatūra, taip slopinant azoto oksidų gamybą;
- Sumažinti baliono sienelės šilumos nuostoliai;
- Pagerės kuro degimo efektyvumas.

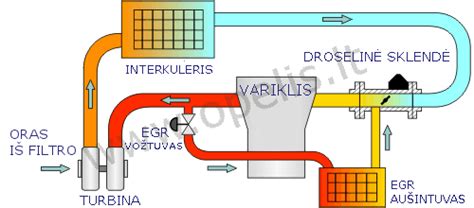

EGR vožtuvas veikia grąžindamas dalį išmetamųjų dujų į variklio degimo kamerą, kur jos maišomos su šviežiu oru. Šis procesas sumažina degimo temperatūrą ir kartu kenksmingų azoto oksidų (NOx) susidarymą, taip mažindamas taršą ir gerindamas ekologinius rodiklius. Vožtuvą paprastai valdo automobilio variklio valdymo blokas (ECU - angl. Engine Control Unit). Tam, kad būtų galima reguliuoti recirkuliuojamų išmetamųjų dujų kiekį, naudojamas vakuuminis arba elektrinis solenoidas. ECU, atsižvelgdamas į variklio darbo sąlygas (temperatūrą, apkrovą, apsukas), nusprendžia, kada ir kiek išmetamųjų dujų reikia grąžinti į degimo kamerą. Tai leidžia optimizuoti degimo procesą ir sumažinti taršą.
Nors išmetamųjų dujų recirkuliacijos sistema turi daug privalumų, faktinis išmetamųjų dujų kiekio panaudojimas, siekiant tiksliai kontroliuoti, yra didelis sunkumas. Maksimalus išmetamųjų dujų kiekis negali viršyti 15% gryno oro, o variklyje tuščiąja arba aukšta greičiu, taip pat turi nutraukti išmetamųjų dujų grįžtamąjį srautą, antraip bus priešingas efektas - didėja degalų sąnaudos. Todėl būtina turėti vožtuvą, kuris galėtų tiksliai valdyti išmetamųjų dujų srautą.
EGR vožtuvas turi du pagrindinius nustatymus: atidarytą ir uždarytą, nors padėtis gali skirtis. Užvedus variklį, EGR vožtuvas uždarytas. EGR vožtuvas lieka uždarytas, kol variklis nepašildytas ir be apkrovos. Kai variklis veikia tuščiąja eiga, EGR vožtuvas yra uždaromas ir nepraleidžia oro į įsiurbimo kolektorių. EGR vožtuvai naudojami varikliuose su EFI sistema (elektroninis degalų įpurškimas) ir gedimo atveju užsidega kontrolinės lemputės, informuojančios apie variklio valdymo gedimą.
Apie EGR vožtuvus 🚘🫵 Problemos ir sprendimai ✅️ | AUTOpatikros.lt || Važiuojam AUTO
EGR vožtuvų tipai
EGR vožtuvai yra įvairių tipų, priklausomai nuo automobilio konstrukcijos ir valdymo sistemos. Nors jų funkcija - mažinti išmetamųjų dujų emisijas - yra bendra, veikimo principai ir naudojimo ypatybės skiriasi.
- Mechaniniai EGR vožtuvai: Senesni EGR vožtuvai yra grynai mechaniniai ir yra visiškai reguliuojami fizikos dėsnių.
- Vakuuminiai EGR vožtuvai: Šiuos vožtuvus valdo variklio vakuumas. Jie naudoja vakuuminį solenoidą, kad vakuumas atitiktų diafragmą ir savo ruožtu atidarytų ir uždarytų EGR. Dažniausiai naudojami senesniuose automobiliuose, yra paprastos konstrukcijos ir patikimi, tačiau jų veikimas priklauso nuo vakuumo sistemos būklės.
- Skaitmeniniai (elektriniai) EGR vožtuvai: Šiuos vožtuvus kontroliuoja elektroninis valdymo blokas (ECU), leidžiantis tiksliai reguliuoti dujų srautą pagal variklio apkrovą ir darbo sąlygas. Jie yra dažniausiai naudojami moderniuose automobiliuose dėl jų efektyvumo ir tikslumo. Skaitmeniniuose EGR vožtuvuose yra elektromagnetinis arba žingsninis variklis ir daugeliu atvejų grįžtamojo ryšio jutiklis.
- Dyzeliniai aukšto slėgio EGR vožtuvai: Šie vožtuvai yra pritaikyti dyzeliniams varikliams ir dirba su didesnio slėgio išmetamosiomis dujomis. Jie nukreipia didelio srauto ir daug suodžių turinčias išmetamąsias dujas prieš joms patenkant į kietųjų dalelių filtrą (DPF). Tai svarbu, nes suodžiai gali susimaišyti su tepalo garais ir to pasekoje sudaryti nuosėdas ar dumblą. Tuomet dujos per vamzdį arba vidinius cilindro galvutės kanalus grąžinamos į įleidimo kolektorių.
- Dyzeliniai žemo slėgio EGR vožtuvai: Taip pat naudojami dyzeliniuose varikliuose, tačiau veikia su žemo slėgio dujomis, kurios grąžinamos iš išmetimo sistemos po to, kai jos praeina per kietųjų dalelių filtrą (DPF). Šios dujos turi mažesnį srautą, tačiau yra beveik visiškai švarios nuo suodžių. Jie užtikrina papildomą emisijų mažinimą ir padeda pasiekti griežtus ekologinius standartus.
- Benzininiams varikliams skirti EGR vožtuvai: Šie vožtuvai naudojami benzininiuose varikliuose ir dažnai yra mažesni bei paprastesnės konstrukcijos nei dyzeliniai. Jie nukreipia išmetamąsias dujas panašiai kaip aukšto slėgio dyzelino ekvivalentas ir efektyviai mažina NOx emisijas esant vidutinei ir didelei apkrovai.
Renkantis EGR vožtuvą, būtina atsižvelgti į automobilio modelį ir vožtuvo suderinamumą, kad būtų užtikrintas efektyvus veikimas ir ilgaamžiškumas. Kiekvienas vožtuvo tipas turi savo privalumus ir reikalavimus priežiūrai.
EGR vožtuvo gedimai ir jų požymiai
EGR vožtuvas yra esminė išmetimo sistemos dalis, o jo gedimas gali turėti reikšmingą poveikį automobilio veikimui. Tinkamai neveikiantis vožtuvas ne tik mažina variklio efektyvumą, bet ir gali padidinti išmetamųjų teršalų kiekį, darantį neigiamą poveikį aplinkai. Laiku atpažinti gedimo požymius yra svarbu, siekiant išvengti didesnių problemų ir užtikrinti automobilio eksploatacijos patikimumą.
Dažniausios gedimo priežastys

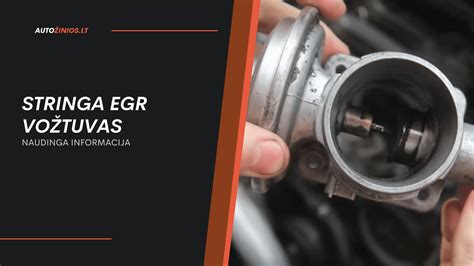

EGR vožtuvai veikia agresyvioje aplinkoje, todėl laikui bėgant jie susidėvi. Tačiau vienintelė didžiausia gedimo priežastis yra anglies dalelių kaupimasis išmetamosiose dujose išilgai EGR ir įsiurbimo sistemos kanalų. Laikui bėgant tai užkimš vamzdžius, išmetamųjų dujų kanalus ir galiausiai vožtuvo stūmoklio mechanizmą, dėl kurio jis gali užstrigti uždarytoje arba atidarytoje padėtyje. Kitos galimos priežastys dėl EGR vožtuvų sutrikimo, pavyzdžiui, sugedęs įsiurbiamo oro temperatūros jutiklis (MAF jutiklyje) ar kiti variklio valdymo sistemos komponentų sutrikimai.
Gedimo simptomai

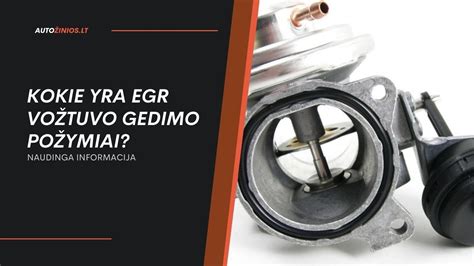

Simptomai, susiję su EGR vožtuvo gedimu, yra panašūs į daugelio kitų variklio valdymo komponentų simptomus, todėl daugeliui technikų EGR gedimai ir toliau kelia galvos skausmą. Štai dažniausi požymiai, rodantys galimą EGR vožtuvo gedimą:
- Variklio veikimo problemos: Jei vožtuvas užstringa, transporto priemonės oro ir degalų santykis bus netinkamas, o tai sukels variklio veikimo problemas, pvz., sumažėjusią galią, prastą greitėjimą ir netolygų veikimą tuščiąja eiga. Taip pat gali būti jaučiamas trūkčiojimas važiuojant ar staigiai akceleruojant.
- Padidėjęs NOx išmetimas: Kai EGR vožtuvas lieka (užstringa) uždarytas, dėl to aukšta temperatūra degimo kameroje palieka daug nesudegusio kuro išmetamosiose dujose, todėl padidėja NOx išmetimas ir sumažėja degalų naudojimo efektyvumas.
- Padidėję dūmai iš išmetimo vamzdžio: Dūmai gali būti juodi arba balti, nurodantys degimo proceso problemas. Kiti galimi požymiai apima padidėjusį dūmingumą iš išmetamųjų dujų vamzdžio arba stiprų degalų kvapą, kuris gali rodyti netinkamą degalų mišinio sudėtį ar degimo procesą.
- Užsidegusi „Check Engine“ lemputė: Tai rodiklis apie galimą vožtuvo ar kitos išmetimo sistemos dalies gedimą. EGT jutiklio gedimas taip pat gali iššaukti lemputės užsidegimą, kuri informuoja apie variklio pažeidimą.
- Nelygus variklio darbas ar užstrigimas: Ypač esant mažai apkrovai. Iš variklio gali sklisti beldimo garsas, signalizuojantis apie galimus degimo proceso sutrikimus.
- Padidėjęs kuro suvartojimas: Variklis negali efektyviai sudeginti degalų. Jei kietųjų dalelių išdeginimas DPF filtre trunka ilgiau, kuras sunaudojamas kitiems tikslams, ne tik greitėjimui. DPF filtro regeneracija gali vykti trumpesniais intervalais nei įprastai ir tai sudarys nepatogumus važiuojant.
Pastebėjus šiuos požymius, rekomenduojama kuo greičiau atlikti diagnostiką ir, jei reikia, kreiptis į specialistus, kad būtų išvengta rimtesnių variklio pažeidimų.
Diagnostika ir priežiūra
Kaip patikrinti EGR vožtuvą?
Norint patikrinti, ar EGR vožtuvas veikia tinkamai, dažniausiai naudojama kompiuterinė diagnostika, kuri leidžia įvertinti jo atsidarymo ir užsidarymo funkcijas. Diagnostinis gedimų kodas gali būti patikrintas diagnostiniu skeneriu. Be to, galima atlikti šiuos patikrinimus:
- Patikrinkite, ar nėra fizinių pažeidimų, nuotėkių ar korozijos ant EGR vožtuvo ir jo jungčių.
- Vakuuminio EGR vožtuvo atveju, sukurkite vakuumą ir stebėkite, ar vožtuvas atsidaro. Kai vakuumas pašalinamas, vožtuvas turėtų užsidaryti.
- Net jei vožtuvas atrodo tinkamai veikiantis, jo kanalai gali būti užsikimšę suodžiais ar anglies nuosėdomis. Nuimkite vožtuvą ir patikrinkite kanalus.
- Naudojant diagnostinę įrangą, stebėkite EGR vožtuvo parametrus realiuoju laiku važiuojant. Vožtuvo atsidarymo ir užsidarymo procentai turėtų keistis priklausomai nuo apkrovos ir greičio.
Jeigu turite pakankamai įgūdžių, galite bandyti išimti ir patikrinti EGR būklę patys. Kitu atveju rekomenduojame vežti automobilį į servisą patikrai, kur bus tiksliai išsiaiškinta EGR būklė, ar galima jį sutvarkyti, ar reikia keisti.
EGR vožtuvo valymas ir gedimų prevencija
EGR vožtuvo valymas yra svarbus procesas, skirtas pašalinti susikaupusias apnašas ir suodžius, kurie gali sutrikdyti vožtuvo tinkamą veikimą. Šis valymas padeda atkurti vožtuvo funkcionalumą ir prailgina jo tarnavimo laiką. Procesas prasideda nuo vožtuvo išmontavimo iš variklio sistemos, po to naudojami specialūs cheminiai valikliai arba ultragarsinė vonia, skirti apnašoms pašalinti. Valymo metu vožtuvas kruopščiai tikrinamas, siekiant užtikrinti, kad jis tinkamai atsidaro ir užsidaro.
Reguliari priežiūra, įskaitant periodišką valymą, yra būtina norint užtikrinti ilgalaikį ir efektyvų EGR sistemos veikimą. Norint išvengti EGR vožtuvo gedimų, svarbu reguliariai atlikti variklio priežiūros darbus - laiku keisti alyvą, naudoti kokybiškus degalus ir dažnai tikrinti variklio būklę. Kuo švaresnė degimo sistema, tuo mažesnė tikimybė, kad EGR vožtuvas užsiterš ar praras efektyvumą. Ypač svarbu rūpintis vožtuvo švara, jei automobilis dažnai naudojamas mieste arba važiuojant trumpais atstumais. Taip pat profilaktiškai rekomenduojame naudoti kuro priedus, kurie padės tinkamai prižiūrėti ir apsaugoti EGR nuo suodžių. Tačiau, jei valymas tampa neįmanomas dėl per didelio užsiteršimo, arba vožtuvas yra pernelyg pažeistas, gali prireikti EGR vožtuvo keitimo.
EGR vožtuvo atjungimo pasekmės
Kai kurie vairuotojai, susidūrę su EGR problemomis, renkasi atjungti arba pašalinti šį vožtuvą, tikėdamiesi išvengti gedimų. Tačiau tai yra nekorektiškas sprendimas, turintis rimtų pasekmių:
- Atjungus EGR, kuro mišinys taps nekontroliuojamas, ko pasekoje padidės temperatūra degimo kameroje.
- Kadangi EGR tikslas yra būtent mažinti temperatūrą, atjungus vožtuvą temperatūra bus didesnė, o dėl aukštesnės temperatūros ir azoto oksido dujų poveikio variklio tepalui, motorui teks dirbti daug sudėtingiau ir ekstremaliau, ne tokiais parametrais, kokiais turėtų.
- Tai gali sukelti greitesnį variklio komponentų nusidėvėjimą ir brangius remontus ateityje.
Taigi, siūlome gerai pagalvoti prieš nusprendžiant panaikinti EGR sistemą.
EGR vožtuvų kainos
EGR vožtuvai gali būti įvairių rūšių, o nuo to priklauso ir jų kaina. Paprasčiausi ir dažniausiai pigiausi yra vakuuminiai EGR vožtuvai. Juos galima įsigyti už nedidelę kainą, pradedant nuo keliolikos eurų. Tačiau elektra valdomi EGR vožtuvai gali būti gerokai brangesni. Kai kuriems automobilių modeliams tokių vožtuvų kaina gali siekti net keletą šimtų eurų, priklausomai nuo gamintojo ir automobilio markės. Pirkdami EGR vožtuvą, svarbu atsižvelgti į jo tipą ir automobilio suderinamumą, kad būtų užtikrintas efektyvus veikimas.
