Droselinė sklendė - tai labai svarbus automobilio variklio komponentas, reguliuojantis oro patekimą į variklį. Jos tinkamas veikimas užtikrina optimalų variklio našumą, degalų sąnaudas ir emisijas. Šiame straipsnyje išsamiai aptarsime, kas yra droselinė sklendė, kaip ji veikia šiuolaikiniuose automobiliuose, kokios problemos gali kilti ir kaip atlikti jos kalibravimą (adaptaciją).
Kas yra droselinė sklendė ir kaip ji veikia?
Droselinė sklendė iš esmės yra paprastas vožtuvas, esantis tarp oro filtro ir įsiurbimo kolektoriaus. Ji reguliuoja, kiek oro patenka į variklį. Daugiau oro - daugiau gali sudeginti kuro, daugiau galios. Mažiau oro - mažiau galios. Ši pusiausvyra yra labai svarbi. Jei balansas sutrinka net apie 5 %, išmetamųjų teršalų kiekis padidėja maždaug 30 %, o kuro sąnaudos sumažėja apie 15 %.
Anksčiau automobilio variklio droselinė sklendė buvo tiesiogiai sujungta su akceleratoriaus pedalu paprastu trosu. Paspaudus pedalą, trosas patraukdavo sklendę, daugiau oro patekdavo į variklį, automobilis važiuodavo greičiau. Šiuolaikiniuose automobiliuose visa ši sistema tapo elektroninė.
Elektroninės droselinės sklendės sistemoje (angliškai vadinama „drive-by-wire” arba „electronic throttle control”) akceleratoriaus pedalas nebėra mechaniškai sujungtas su sklendę. Vietoj mechaninio troso dabar turime jutiklius, variklio valdymo kompiuterį ir elektros variklį, kuris valdo sklendę. Akceleratoriaus pedale esantis jutiklis siunčia elektrinį signalą į variklio valdymo bloką (ECU - Engine Control Unit). Kompiuteris analizuoja šį signalą kartu su daugybe kitų parametrų: variklio apsukų, pavarų dėžės būsenos, stabdžių padėties, temperatūros, degalų mišinio sudėties ir dar keliolikos kitų rodmenų.
IDĖJOS: René Descartes ir „Mąstau, vadinasi, egzistuoju!”
Pati sklendė valdoma elektrinio variklio, dažniausiai nuolatinės srovės varikliuko su reduktoriumi. Šis varikliukas gali labai tiksliai pozicionuoti sklendę bet kuriame kampe nuo visiškai uždarytos iki visiškai atidarytos padėties. Ant sklendės ašies yra sumontuoti dar du pozicijos jutikliai, kurie nuolat stebi faktinę sklendės padėtį ir siunčia šią informaciją atgal į ECU.
Elektroninės droselinės sklendės privalumai ir funkcijos
Pirmasis ir akivaizdžiausias privalumas - **precizija**. Elektroninė sistema gali reguliuoti oro srautą su milimetriniu tikslumu, o ne tik taip, kaip jūsų koja gali valdyti pedalą. Bet tikrasis pranašumas slypi sudėtingesnėse funkcijose.
- Pavyzdžiui, **stabdymo sistema** gali įsikišti į droselinės sklendės valdymą. Kai aktyvuojate ABS sistemą staigiai stabdant, ECU gali automatiškai priverpti sklendę, kad sumažintų variklio galią ir padėtų išlaikyti automobilio stabilumą.
- **Greičio palaikymo sistema (cruise control)** taip pat tampa daug tikslesnė. Vietoj to, kad mechaniškai laikytų pedalą tam tikroje padėtyje, sistema nuolat koreguoja sklendės poziciją atsižvelgdama į kelio nuolydį, vėjo pasipriešinimą ir kitus veiksnius. Važiuojant į kalnelį, sklendė praveriama šiek tiek labiau.
- **Paskirstymo momentas tarp ratų (traction control)** irgi naudojasi elektronine droselio valdymo sistema. Kai jutikliai aptinka, kad ratai pradeda prarasti sukibimą, sistema akimirksniu gali sumažinti variklio galią, net jei jūsų koja vis dar spaudžia pedalą iki grindų.
Vienas įdomiausių elektroninės droselinės sklendės valdymo aspektų - tai programinė įranga, kuri valdo visą sistemą. Daugelyje šiuolaikinių automobilių yra skirtingi važiavimo režimai: ekonomiškas, normalus, sportinis. Kai perjungiate šiuos režimus, iš tikrųjų keičiate programinę įrangą, kuri valdo droselinę sklendę. Ekonomiškame režime sistema reaguoja švelniau į pedalo paspaudimus, o sportiniame - agresyviau.
Kai kurie entuziastai perka specialias „pedalo atsakymo” dėžutes, kurios įsiterpia tarp pedalo jutiklio ir ECU. Jos modifikuoja signalą, kad automobilis reaguotų greičiau arba švelniau. Iš esmės tai tik signalo manipuliavimas - jei paspaudžiate pedalą 50%, dėžutė gali siųsti signalą, kad paspaudėte 70%.
Elektroninė droselinė sklendė šiandien yra ne tik oro srauto reguliatorius - ji tapo svarbia automobilio bendrosios valdymo sistemos dalimi. Autonominės vairavimo sistemos taip pat remiasi elektronine droselio kontrole. Kai automobilis pats vairuoja, jam reikia tiksliai valdyti greitį, o tai neįmanoma be elektroninės sklendės valdymo.
Galimos droselinės sklendės problemos ir jų simptomai

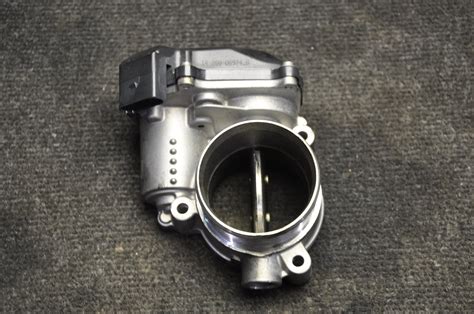

Nors elektroninės droselinės sklendės sistemos yra gana patikimos, jos vis dėlto gali sugesti. Dažniausia problema - **užteršta pati sklendė**. Laikui bėgant, ant sklendės plokštelės ir korpuso vidaus kaupiasi nuosėdos iš karterio ventiliacijos sistemos. Droselinės sklendės viduje laikui bėgant kaupiasi nešvarumai, alyvos garų nuosėdos ir anglies apnašos. Toks užkoksavimas sudaro nelygų paviršių, kuris oro srautui tampa mažiau palankus.
Kai sklendė tampa užteršta, ji gali pradėti „kabinėti” - nejudėti sklandžiai. Tai pasireiškia **netolygiais tuščiosios eigos apsukais**, automobilis gali net **užgesti** sustojus prie šviesoforo. Droselio sklendės nusidėvėjimas paprastai sukelia nestabilias tuščiąja eiga, vėluojantį reagavimą į droselinės sklendės padėties pasikeitimus ir neįtikėtinas apsukų svyravimus pastoviu greičiu važiuojant. Šie simptomai dažnai atsiranda dėl anglių kaupimosi, kuris trukdo oro srautui ir jutiklių veikimui.
Kita problema - **jutiklių gedimas**. Jei akceleratoriaus pedalo jutiklis pradeda siųsti neteisingus signalus, ECU gali nesuprasti, ko iš tikrųjų nori vairuotojas. Tai gali pasireikšti kaip **vėluojanti reakcija** į pedalo paspaudimą arba, priešingai, - per agresyvi reakcija. Elektrinio varikliuko gedimas pasitaiko rečiau, bet taip pat įmanomas.
Droselinis vožtuvas (sklendė) yra susijęs su oro srauto matuokliu. Prietaisų skydelyje užsidegusi **Check Engine** lemputė gali reikšti daugybę dalykų, vienas iš jų - problema su oro srauto matuokliu, bet taip pat ir su droseline sklendė. **Nestabilios apsukos** arba **kratymasis laisvoje eigoje** bei dažnai, visiškai netikėtai nutinkantys užgesimai gali rodyti matuoklės ar sklendės problemą.
Jei pastebėjote, kad jūsų automobilio kuro sąnaudos be priežasties smarkiai išaugo (bent 10-15 % ar net daugiau), tai gali būti susiję su droselinės sklendės problema. Jaučiant, kad variklis neberealizuoja savo anksčiau turėtos galios arba labai greitai išsikvepia, reikėtų patikrinti droselinę sklendę.
Daugelyje šiuolaikinių variklių įsiurbimo kolektoriuje yra oro srautą reguliuojančios sklendės (sūkurinės sklendės). Nereikėtų nuvertinti jų užsikimšimo simptomų. Jos atlieka skirtingas užduotis. Dauguma vairuotojų yra girdėję, kad sūkurinės sklendės atsilaisvina ar net išlūžta - tai pavojingas gedimas, galintis sukelti labai rimtų variklio pažeidimų. Tačiau pasirodo, kad daug labiau tikėtinas gedimas, kuris taip pat neigiamai veikia variklio darbą ir, be to, pagreitina viso įsiurbimo angos sūkurinių sklendžių mechanizmo susidėvėjimą, yra jų užteršimas. Jei pastebėjote variklio sūkių dažnio svyravimus, trūkčiojimą ir elektroninės diagnostikos metu aptikote klaidų kodus P1018, P208, P2011 arba P3135, verta pasidomėti įsiurbimo kolektoriaus švara.
Klaidos kodas **P2176** nurodo „Droselinės sklendės padėties diapazono/performance problema“ (Throttle Actuator Control System Idle Position Not Learned). Tai reiškia, kad variklio valdymo blokas (ECU) negalėjo tinkamai nustatyti droselinės sklendės pradinės (idle) padėties. Nors tai gali nebūti kritinis gedimas, netinkamai veikianti droselinė sklendė gali sukelti nestabilų variklio veikimą, ypač laisvosios eigos (idle) metu. Tai gali būti ypač pastebima stovint vietoje ar esant nedidelėms apsukoms.
Svarbu suprasti, kad tokie simptomai nebūtinai reiškia vien droselinės sklendės problemą - panašiai gali elgtis ir variklis, kai pradeda streikuoti, pavyzdžiui, oro masės srauto jutiklis (MAF) arba laisvosios eigos vožtuvas (IAC). Droselinio vožtuvo gedimai dažnai pasireiškia esant žemesniam greičiui arba staigiai keičiantis greičiui, o MAF jutiklio gedimai veikia liesą kuro mišinį visuose greičiuose. IAC vožtuvo problemos turi įtakos tik stabdymo sklandumui, o TPS (Droselinės sklendės padėties jutiklio) problemos sukelia nestabilų įtampos rodmenis.
Elektroninių droselinių sklendžių saugumas gedimo atveju
Kai pirmuosius kartus automobiliuose pradėjo diegti elektronines droselio valdymo sistemas, daugelis žmonių nerimavo dėl patikimumo. Kas nutiks, jei sistema suges? Ar automobilis tiesiog sustos kelyje? Inžinieriai į šiuos klausimus atsižvelgė labai rimtai. Visų pirma, sistema turi kelių lygių perteklinumą. Akceleratoriaus pedale yra du nepriklausomi jutikliai, kurie dirba skirtingais principais. Pačioje sklendėje taip pat yra du pozicijos jutikliai. Jei jie rodo skirtingus duomenis, sistema supranta, kad kažkas negerai. Pati sklendė turi mechaninę spyruoklę, kuri gedimo atveju užtikrina, kad sklendė atsidurtų iš anksto nustatytoje saugioje padėtyje - paprastai šiek tiek pravira, kad variklis galėtų dirbti tuščiąja eiga ir automobilis galėtų judėti mažu greičiu.
Droselinės sklendės priežiūra ir valymas
Gera žinia ta, kad elektroninę droselinę sklendę galima prižiūrėti ir taip išvengti daugelio problemų. Pagrindinis priežiūros darbas - periodinis valymas. Valymą taip pat galima laikyti prevencine priemone.
Valymo dažnumas
Sklendės valymas paprastai rekomenduojamas kas **50-80 tūkstančių kilometrų**, priklausomai nuo automobilio ir važiavimo sąlygų. Jei dažnai stovite spūstyse arba važinėjate dulkėtais keliais, valyti reikėtų dažniau. Dauguma meistrų rekomenduoja ją valyti apie **kas 30-45 tūkst. km** kaip bendrą taisyklę, nors faktinės reikmės priklauso nuo to, kaip automobilis naudojamas kasdien. Transporto priemonėms, intensyviai naudojamoms eismo spūstims, su turbokompresoriais ar eksploatuojamoms karštoje klimato zonoje, gali prireikti dažnesnio valymo. Jei automobilio priežiūrą labiau linkstate daryti prevenciškai, droselinę sklendę galima valyti ir pagal ridą, nelaukiant ryškių požymių. Gamintojų rekomendacijose ir specialistų praktikoje dažnai minimas intervalas kas 96 000-161 000 km.
Valymo procesas
Prieš pradėdami dirbti su savo automobiliu, įsitikinkite, kad jis pastatytas saugioje ir gerai apšviestoje bei vėdinamoje vietoje. Prieš atidengiant kapotą, būtina žinoti ar tai daryti apskritai verta. Dabar, kai žinote šio komponento svarbą ir problemų požymius, pereikime prie patikrinimo ir valymo.
- **Vietos nustatymas**: Oro srauto matuoklis paprastai yra tarp oro filtro korpuso ir droselinės sklendės. Norėdami rasti tikslią savo automobilio markės ir modelio vietą, žr. transporto priemonės vadovą arba naudokitės internetiniais šaltiniais. Priklausomai nuo transporto priemonės, norint pasiekti droselinę sklendę, gali dar tekti nuimti oro filtro korpusą.
- **Išmontavimas**: Prieš valymą, varikliui visiškai atvėsus, nuimkite oro įsiurbimo žarną arba oro filtro mazgą, prijungtą prie droselinės sklendės priekio. Atjunkite laidus nuo oro slėgio jutiklio ir sklendės dangtelio padėties. Atjunkite žarnas, kuriomis teka antifrizas arba aušinimo skystis. Nuimkite sklendę nuo tvirtinimo detalių.
- **Jungčių patikra**: Apžiūrėkite laidus ir jungtį, vedančią į oro srauto matuoklį ir droselinę sklendę. Ieškokite matomų pažeidimų, atsilaisvinusių jungčių ar korozijos. Jeigu matote, turite atsakymą, kas, ko gero sukelia problemą.
- **Tarpinės būklė**: Atjungdami mazgą nuo įsiurbimo kolektoriaus patikrinkite tarpinės būklę. Jei ji susidėvėjusi, teks pirkti naują, gali būti ir į remonto komplektą.
- **Jutiklių atsargumas**: Ant sklendės korpuso yra skirtingi davikliai. Nuimame tik slėgio jutiklį, raudonai pažymėtų jutiklių neliečiame, nes jie yra kalibruoti ir jų padėtis neturi būti pažeista.
- **Valymas**: Atidengus droselinės sklendės vidų, galima pradėti valymą. Geriau nuimti visas gumines tarpines, kad jos nesurūdytų, o dar geriau pirkti naujas. Gausiai užpilkite sklendę specialiu valymo purškikliu ir palaukite, kol pradės rūgti visi nešvarumai. Galite iš naujo užpilti sklendę priemone ir nuvalyti minkšta šluoste, popieriniais rankšluosčiais arba net dantų šepetėliu sunkiau pasiekiamoms vietoms. Leiskite tirpikliui kelias minutes paveikti apnašas, tuomet kruopščiai nuvalykite. Svarbu surinkti atlaisvintus nešvarumus, kad jie nepatektų į variklį su oro srautu. Svarbu nenaudoti abrazyvinių medžiagų ar šiurkščių šluosčių - galite pažeisti jutiklius arba specialų sklendės paviršiaus padengimą. Kad nesubraižytų vidinių paviršių, šepečių naudoti nereikia, jie yra padengti specialia molibdeno pagrindo medžiaga, kad oro srautas būtų sklandesnis.
- **Papildomas valymas**: Kartu su droselio sklendės valymu dažniausiai valomas ir tuščiosios eigos vožtuvas, reguliuojantis oro tiekimą į kolektorių tuščiąja eiga. Valymo principas tas pats, abu šie mazgai yra šalia ir užsiteršia vienu metu.
- **Surinkimas**: Įsitikinkite, kad visos tarpinės ir guminės juostos sumontuotos teisingai, kitaip bus jaučiamas oro nuotėkis ir nestabilus variklio darbas.
Cheminiu būdu išvalius įsiurbimo angą, paprastai reikia pakeisti alyvą. Taip pat nereikėtų pamiršti, kad viskas, kas išplaunama iš įsiurbimo angos, pateks į cilindrus ir visiškai arba iš dalies sudegs. Todėl tai potencialiai gali paskatinti nuosėdų susidarymą išmetimo ar išmetamųjų dujų papildomo apdorojimo komponentuose, kuriuos brangiai kainuoja pakeisti arba regeneruoti. Jei įsiurbimo sistemoje nėra didelio kiekio nuosėdų, problema neturėtų kilti.
Elektroninių komponentų patikra
Jei po valymo problemos išlieka, reikalingos išsamesnės patikros:
- **Elektroninių komponentų patikra**: Patikrinti laidyną ir jungtis, vedančias į droselinę sklendę.
- **Sklendės užterštumas**: Patikrinti pačią sklendę dėl nešvarumų, anglies nuosėdų, kurios gali trukdyti sklendės judėjimui.
- **Programinės įrangos patikra**: Jei įmanoma, su diagnostine įranga patikrinkite, ar automobilio valdymo sistemoje nėra nenumatytų klaidų pranešimų, dėl kurių sklendė veiktų netolygiai.
- **Mechanizmo patikra**: Sklendės varikliuko mechaninė dalis, pvz., dantračiai ar sujungimai, gali būti susidėvėję.
Jeigu po šių patikrų sklendė vis dar veikia netolygiai, rekomenduojama kreiptis į specialistus, kurie gali atlikti detalesnę diagnostiką ir remontą.
Droselinės sklendės kalibravimas (adaptacija)

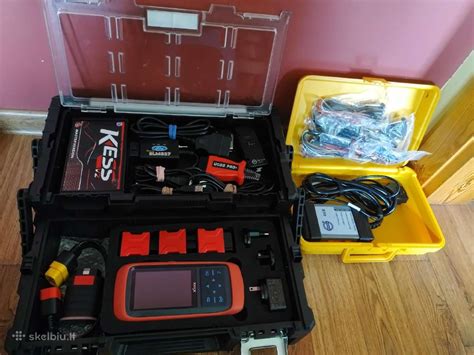

Po droselinės sklendės valymo ar tam tikrų remonto darbų gali prireikti atlikti jos kalibravimą, kitaip tariant, adaptaciją. Tai procesas, kurio metu variklio valdymo blokas (ECU) iš naujo nustato droselinės sklendės bazinę padėtį ir kitus parametrus.
Kai kurie automobiliai šią adaptaciją atlieka automatiškai po kelių važiavimo ciklų. Kituose reikalinga speciali diagnostikos įranga.
Droselinės sklendės kalibravimas yra būtinas, nes perkalibravimo praleidimas yra dažna nestabilumo po aptarnavimo priežastis. Be tinkamo atstatymo, nesuderinti daviklių įvestys sukelia nelygų stabdymą, vėluojančią reakciją į akceleratorių ir oro-kuro santykio klaidas, viršijančias 7,6 % atviros kilpos sąlygomis.
Būtinos OEM specifinės iš naujo išmokimo procedūros - jos nėra pasirinktinės:
- Dirbant su **Ford** automobiliais, meistrai po akumuliatoriaus prijungimo turi palikti variklį dirbant tuščiąja eiga apie dešimt minučių, kad būtų užbaigtas elektroninės sklendės korpuso perkrovimo (Electronic Throttle Body Relearn) procesas.
- **BMW** modeliams šių adaptacijos verčių atstatymas reiškia specialios programinės įrangos paketo ISTA įsigijimą ir prijungimą per automobilio diagnostikos prievadą.
- **Toyota** visiškai kitaip priartėja prie ETB adaptacijų, naudodama tik jų gamintojo skenerius.
- Kai kurie senesni modeliai vis dar naudoja tradicinius kabelinius valdymo mechanizmus, kuriems vietoj to reikia taip vadinamų užvedimo ciklų procedūrų.
Dauguma šiuolaikinių dirbtuvių elektroniniams komponentams tvarkyti naudoja J2534 atitinkančius skenerius, tačiau kartais vis dar būtini seni patikrinti kalibruoti voltmetrai. Visų šių metodų tikslas yra beveik toks pat: užtikrinti, kad TPS įtampos rodmenys išliktų apie ±0,15 V ribą, kad viskas veiktų sklandžiai ir nebūtų netikėtų problemų ateityje.
Atliekant realaus laiko droselio atvėrimo bandymus esant apkrovai, galima patvirtinti sklandžias perėjimo būsenas. Neišspręstos kalibravimo klaidos inicijuoja DTC klaidas, tokias kaip P2119 (Droselio uždarymo padėtis) ar P2176 (Off-Throttle mokymasis).
Galutinis kelio bandymas kintamų pagreitėjimo profilių sąlygomis lieka būtinas - laboratorinės sąlygos nepagauna aplinkos kintamųjų, kurios atsakingos už 12,1 % nestabilumo atvejų po aptarnavimo.
