Stabdžių sistemos priekabose yra esminės saugumui ir efektyviam transportavimui. Jos užtikrina, kad stabdant velkančią transporto priemonę, priekaba nestumtų jos važiavimo kryptimi, o tai galėtų sukelti avarines situacijas. Priekabos, kurių bendroji masė ne didesnė kaip 0,75 t, gali būti be stabdžių, tačiau visais kitais atvejais stabdžių sistema yra privaloma.
Stabdžių Sistemų Evoliucija ir Tipai
Automobilių gamybos pradžioje daugiau dėmesio buvo skiriama tam, kaip išjudinti transporto priemonę, o ne kaip ją sustabdyti. Iš pradžių stabdymui buvo naudojamos svirtys, prispausdamos medines trinkeles prie ratlankio. Tačiau greitai pastebėta, kad netobuli stabdžiai nėra pakankamai efektyvūs, ypač didėjant transporto priemonių greičiui ir svoriui. Buvo eksperimentuojama su įvairiomis medžiagomis, tokiomis kaip variniai antdėklai, o vėliau ir su minkštomis abrazyvinėmis medžiagomis. Pneumatinės padangos taip pat paskatino naujo tipo stabdžių, „paslėptų“ rato viduje, kūrimą.
Pirmasis diskinis stabdis buvo sukurtas 1902 metais anglų inžinieriaus Frederiko Williamo Lanchesterio. Tais pačiais metais Louisas Renault užpatentavo būgninį stabdį, pritaikydamas efektyvesnį sprendimą - stabdžių kaladėles, išplečiančias būgną iš vidaus. Proveržiu tapo 1917 metais užpatentuoti hidrauliniai stabdžiai, kuriuos serijiniu būdu gamino „Lockhead“ įmonė. Hidraulinio skysčio naudojimas padidino stabdymo jėgą, pašalino trūkinėjančių ir atsipalaiduojančių lynų problemas bei palengvino stabdžių aptarnavimą. 1928 metais atsirado stabdžių stiprintuvas, naudojantis vakuumą stabdymo jėgai sustiprinti.
Šiuo metu pagrindiniai priekabų stabdžių tipai yra:
- Inerciniai mechaniniai stabdžiai
- Hidrauliniai stabdžiai
- Elektriniai stabdžiai
Būgniniai Stabdžiai
Būgniniai stabdžiai yra būgno formos ir dažniausiai montuojami gale. Jų veikimo principas pagrįstas stabdžių kaladėlių (trinkelių) spaudimu į būgną, kuris sukasi kartu su ratu. Būgninės stabdžių trinkelės yra išlenktos pusapskritimiu ir turi frikcinius antdėklus. Jie paprastai yra pigesni gaminti ir prižiūrėti, tačiau yra mažiau efektyvūs stabdant, ypač esant didelėms apkrovoms arba po ilgo naudojimo. Uždaras būgnas sunkina šilumos išsklaidymą, o perkaitę stabdžiai praranda efektyvumą.

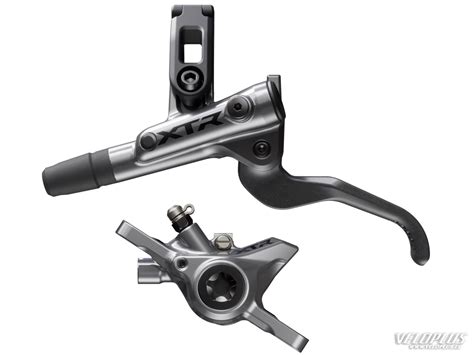

Diskiniai Stabdžiai
Diskiniai stabdžiai paprastai yra montuojami priekyje, nors šiuolaikinėse sunkiasvorėse transporto priemonėse ir žemės ūkio priekabose jie vis labiau plinta ant visų ašių. Jie dirba kartu su stabdžių trinkelėmis, kurios stabdymo metu spaudžiamos prie ketaus diskų, besisukančių kartu su ratu. Dvi stabdžių trinkelės kiekvienam ratui yra sumontuotos diskinių stabdžių suportuose, kurie yra neatskiriama pakabos dalis. Spaudžiant stabdžio pedalą, hidraulinėje sistemoje sukurtas slėgis išstumia iš suporto cilindriukus, kurie spaudžia stabdžių trinkeles prie diskų.
Diskiniai stabdžiai yra modernesnė ir efektyvesnė sistema, pasižyminti geresniu aušinimu dėl atviros konstrukcijos, todėl mažiau linkę į perkaitimą ir užtikrina stabilesnį stabdymą. Jie užima mažiau vietos, yra paprasčiau aptarnaujami ir dėl mažesnio įkaitimo mažiau dėvisi stabdžių kaladėlės. Dėl savo efektyvumo diskiniai stabdžiai naudojami montuojant stabilumo kontrolės sistemas, tokias kaip ABS ir ESP. Jų stabdymo efektyvumas gerokai didesnis už būgninių stabdžių, o vairuotojas turi geresnę stabdymo kontrolę.
Elektrohidrauliniai Stabdžiai
Ši sistema naudoja elektra valdomą hidraulinį siurblį, kad sukurtų slėgį stabdžių skystyje. Jie dažnai naudojami didesnėms priekaboms, kurioms reikia didesnės stabdymo galios. Elektrohidrauliniai stabdžiai leidžia tiksliau reguliuoti stabdymo jėgą ir gali būti integruoti su antiblokavimo stabdžių sistema (ABS).
Inerciniai Hidrauliniai Stabdžiai
Ši sistema naudoja inerciją, susidarančią stabdant velkančią transporto priemonę, kad aktyvuotų priekabos stabdžius. Kai velkanti transporto priemonė lėtėja, priekaba stumia į priekį, aktyvuodama mechanizmą, kuris sukuria hidraulinį slėgį ir įjungia stabdžius. Jie yra paprastesni ir pigesni nei elektrohidrauliniai stabdžiai, tačiau gali būti mažiau tikslūs.
Hidraulinių Stabdžių Sistemos Veikimo Principai Priekabose
Hidraulinių stabdžių sistema priekaboje veikia remiantis Paskalio dėsniu, kuris teigia, kad slėgis, perduodamas uždarame skystyje, pasiskirsto vienodai visomis kryptimis. Kai vairuotojas paspaudžia stabdžių pedalą velkančioje transporto priemonėje, slėgis per pagrindinį cilindrą perduodamas stabdžių skysčiui. Pagrindinis cilindras konvertuoja mechaninę jėgą (pedalo paspaudimą) į hidraulinį slėgį. Jis susideda iš stūmoklio, kuris juda cilindre, stumdamas stabdžių skystį per stabdžių linijas.
Stabdžių linijos yra vamzdeliai arba žarnos, kuriomis stabdžių skystis teka nuo pagrindinio cilindro iki stabdžių cilindrų (dar žinomų kaip ratų cilindrai), esančių prie priekabos ratų. Kai stabdžių skystis pasiekia stabdžių cilindrą, jis stumia stūmoklius, kurie savo ruožtu prispaudžia stabdžių kaladėles (arba trinkeles) prie stabdžių disko (arba būgno). Trintis tarp stabdžių kaladėlių (arba trintelių) ir disko (arba būgno) sukuria stabdymo jėgą, kuri sulėtina arba sustabdo priekabos ratus.
Svarbu suprasti, kad hidraulinės sistemos efektyvumas tiesiogiai priklauso nuo sistemos sandarumo. Net menkiausias nuotėkis gali sumažinti stabdymo efektyvumą arba visiškai jį panaikinti. Todėl reguliari apžiūra ir priežiūra yra būtinos.
Hidraulinių Stabdžių Sistemos Komponentai
Priekabos hidraulinę stabdžių sistemą sudaro keletas pagrindinių komponentų:
- Stabdžių pedalas: Sukuria pradinį spaudimą stabdžių sistemoje.
- Pagrindinis stabdžių cilindras: Konvertuoja mechaninę pedalo jėgą į hidraulinį spaudimą ir perduoda jį į stabdžių linijas.
- Stabdžių skystis: Perduoda spaudimą nuo pagrindinio cilindro į ratų cilindrus.
- Stabdžių linijos (vamzdeliai ir žarnos): Jungia pagrindinį cilindrą su ratų cilindrais ir perduoda stabdžių skystį.
- Ratų cilindrai (suportai): Veikiami hidraulinio spaudimo, stumia stabdžių kaladėles prie stabdžių disko ar būgno. Diskinių stabdžių suportuose yra įmontuotas stūmoklis.
- Stabdžių kaladėlės/trinkelės: Sukuria trintį su stabdžių disku ar būgnu, stabdant ratą.
- Stabdžių diskai/būgnai: Paviršiai, su kuriais kontaktuoja stabdžių kaladėlės/trinkelės, stabdant ratą. Stabdžių diskas montuojamas prie stebulės.
Kiekvienas iš šių komponentų atlieka svarbų vaidmenį stabdymo procese. Bet kurio komponento gedimas gali turėti įtakos visos sistemos veikimui.
Hidraulinių Stabdžių Privalumai Priekaboms
Hidrauliniai stabdžiai siūlo keletą reikšmingų privalumų, palyginti su kitomis stabdžių sistemomis, naudojamomis priekabose:
- Didelis Stabdymo Efektyvumas: Hidrauliniai stabdžiai gali generuoti didelę stabdymo jėgą, leidžiančią greitai ir saugiai sustabdyti priekabą, ypač gabenant sunkius krovinius.
- Geresnė Kontrolė: Dėl tiesioginio ryšio tarp stabdžių pedalo ir stabdžių mechanizmų, hidrauliniai stabdžiai suteikia vairuotojui geresnę kontrolę stabdant.
- Patikimumas: Hidraulinės stabdžių sistemos yra patikimos ir ilgaamžės, jei tinkamai prižiūrimos.
- Lengva Priežiūra: Hidraulinių stabdžių priežiūra yra gana paprasta, ypač lyginant su kitomis stabdžių sistemomis.
- Suderinamumas: Hidrauliniai stabdžiai yra suderinami su įvairiomis velkančiomis transporto priemonėmis.
Pneumatinės Stabdžių Sistemos Kontekste

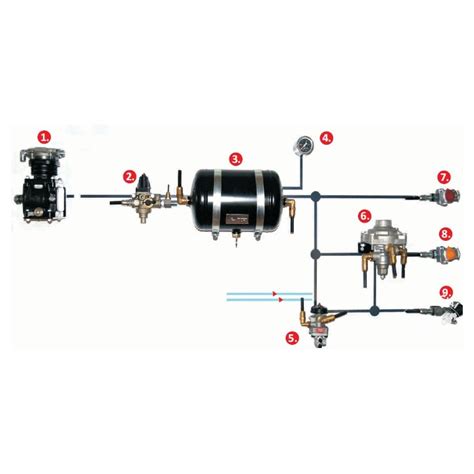

Nors hidraulinės sistemos yra plačiai paplitusios, ypač lengvosiose priekabose, pneumatinės stabdžių sistemos dominuoja sunkvežimių, autobusų ir kitų didelių transporto priemonių, įskaitant sunkiąsias žemės ūkio priekabas, rinkoje. Jos naudoja suslėgtą orą stabdymui, o ne skystį. Nors pneumatinės sistemos turi keletą trūkumų, tokių kaip eksploatacijos kaštai, komponentų gausa ir kaina, jos yra labiau technologiškai išvystytos. Sistemos kaip ABS, elektroninė stabilumo kontrolės sistema ir automatinė stabdžių apkrovos kontrolės sistema jau yra ne tik naujiena, bet ir būtinybė didžiausiose priekabų gamintojų gaminiuose.
Pneumatinės stabdžių sistemos kontūrai užtikrina patikimą veikimą, tiekdami orą skirtingiems stabdžių komponentams. I kontūras atsakingas už oro tiekimą priekinio tilto darbiniams stabdžiams ir priekabos stabdžiams, II kontūras - galinių tiltų darbiniams stabdžiams ir priekabos stabdžiams. III kontūras skirtas atsarginiam (stovėjimo) stabdymui, o IV kontūras - pagalbinių prietaisų maitinimui. Nors pneumatinės sistemos yra galingos, jos gali sukelti papildomų rūpesčių šaltuoju metu dėl vandens garų kondensato, kuris gali užšalti.
SBC - sensotronic brake control - how it's works
Hidraulinių Stabdžių Priežiūra ir Remontas
Reguliari hidraulinių stabdžių priežiūra yra būtina norint užtikrinti jų patikimą veikimą ir saugumą. Stabdžių sistema yra viena svarbiausių automobilio saugos savybių.
Reguliari Priežiūra
Priežiūros darbai apima:
- Stabdžių skysčio lygio patikrinimas: Skysčio lygis turi būti tarp minimalios ir maksimalios žymų ant pagrindinio cilindro talpos. Žemas lygis gali reikšti nuotėkį.
- Stabdžių skysčio keitimas: Stabdžių skystis sugeria drėgmę iš oro, mažindamas jo efektyvumą ir sukeldamas koroziją. Rekomenduojama keisti kas 1-2 metus arba pagal gamintojo nurodytą ridą.
- Stabdžių kaladėlių/trinkelių patikrinimas: Dėvėjimasis yra natūralus procesas. Jei storis sumažėjo iki minimalios leistinos ribos, jas reikia pakeisti.
- Stabdžių diskų/būgnų patikrinimas: Juos reikia patikrinti dėl įtrūkimų, įbrėžimų ir deformacijų. Pažeistus reikia pakeisti.
- Stabdžių linijų patikrinimas: Linijos turi būti patikrintos dėl nuotėkių, įtrūkimų ir kitų pažeidimų. Pažeistos linijos turi būti pakeistos.
- Stabdžių sistemos nuorinimas: Jei į sistemą patenka oro, stabdymo efektyvumas gali sumažėti.
- Stabdžių mechanizmų tepimas: Reguliariai tepkite suportus ir stabdžių cilindrus, kad jie veiktų sklandžiai.
- Stabdžių reguliavimas: Būgninius stabdžius reikia reguliariai reguliuoti.
- Profesionali patikra: Bent kartą per metus atlikite profesionalią stabdžių patikrą.
Dažniausios Problemų Priežastys
Nors hidraulinės stabdžių sistemos yra patikimos, jos gali susidurti su tam tikromis problemomis:
- Stabdžių skysčio nutekėjimas: Sumažina slėgį ir stabdymo efektyvumą.
- Užterštas stabdžių skystis: Gali sukelti koroziją ir sumažinti stabdymo efektyvumą.
- Susidėvėjusios stabdžių kaladėlės/trinkelės arba diskai/būgnai: Sumažina stabdymo jėgą.
- Oro patekimas į sistemą: Gali sukelti "minkštą" stabdžių pedalą.
- Užstrigę stabdžių suportai arba cilindrai: Gali sukelti stabdžių užsikirtimą arba sumažinti efektyvumą.
Oro Pašalinimas iš Sistemos (Nuorinimas)
Oro patekimas į hidraulinę stabdžių sistemą gali sumažinti stabdymo efektyvumą. Norint pašalinti orą, reikia atlikti stabdžių nuorinimo procedūrą:
- Paruoškite reikiamus įrankius: stabdžių skysčio, nuorinimo rakto, skaidraus plastikinio vamzdelio ir talpos skysčiui surinkti.
- Raskite nuorinimo varžtus, esančius ant kiekvieno stabdžių suporto arba cilindro.
- Prijunkite vieną skaidraus plastikinio vamzdelio galą prie nuorinimo varžto, kitą galą įkiškite į talpą su stabdžių skysčiu.
- Paprašykite pagalbininko keletą kartų paspausti stabdžių pedalą ir laikyti jį nuspaustą.
- Atsargiai atlaisvinkite nuorinimo varžtą. Pamatysite, kaip stabdžių skystis su oro burbulais teka per vamzdelį.
- Kai stabdžių skystis pradės tekėti be oro burbulų, priveržkite nuorinimo varžtą.
- Paprašykite pagalbininko atleisti stabdžių pedalą.
- Pakartokite šį procesą kelis kartus, kol stabdžių skystis tekės be oro burbulų.
- Patikrinkite stabdžių skysčio lygį pagrindiniame cilindre ir papildykite, jei reikia.
- Pakartokite procesą su visais kitais ratais, pradedant nuo toliausiai nuo pagrindinio cilindro esančio rato.
Remonto Rekomendacijos
Jei priekabos hidrauliniai stabdžiai veikia netinkamai, gali prireikti remonto. Dažniausios problemos yra stabdžių skysčio nuotėkis, susidėvėjusios stabdžių kaladėlės/trinkelės arba diskai/būgnai, užsikimšusios stabdžių linijos, sugedęs pagrindinis cilindras ar ratų cilindrai. Remonto darbus rekomenduojama patikėti kvalifikuotiems specialistams, turintiems patirties su hidraulinėmis stabdžių sistemomis, nes netinkamai atliktas remontas gali sukelti rimtų saugumo problemų.
Hidraulinių Stabdžių Pasirinkimas ir Modifikavimas
Renkantis hidraulinius stabdžius priekabai, svarbu atsižvelgti į keletą veiksnių: priekabos svorį, paskirtį, stabdžių tipą (diskiniai ar būgniniai), gamintojo reputaciją ir kainą. Prieš perkant stabdžius, pasikonsultuokite su specialistu, kuris padės jums pasirinkti tinkamiausią variantą pagal jūsų poreikius ir priekabos charakteristikas. Kartais gali prireikti modifikuoti arba atnaujinti priekabos hidraulinę stabdžių sistemą, siekiant padidinti stabdymo efektyvumą, pagerinti saugumą arba pritaikyti sistemą prie specifinių naudojimo sąlygų. Bet kokie stabdžių sistemos modifikavimai turi būti atliekami atsakingai ir pagal gamintojo rekomendacijas, geriausia kreiptis į profesionalus.
Saugumo Aspektai ir Dažniausios Klaidos
Saugumas kelyje priklauso nuo daugelio veiksnių. Svarbu pabrėžti saugumo aspektus, susijusius su priekabų hidrauliniais stabdžiais: reguliari stabdžių sistemos patikra, atsargus vairavimas, tinkamas priekabos apkrovimas, saugaus atstumo laikymasis ir atsižvelgimas į oro sąlygas. Priežiūros ir remonto metu svarbu vengti dažniausiai pasitaikančių klaidų, tokių kaip netinkamo stabdžių skysčio naudojimas, nepakankamas stabdžių sistemos nuorinimas, netinkamas stabdžių kaladėlių/trinkelių montavimas, nepriveržti varžtai ir jungtys bei ignoruojami smulkūs gedimai. Atsakingas požiūris į priežiūrą ir remontą padės išvengti klaidų ir užtikrins, kad jūsų priekabos stabdžiai veiks patikimai ir saugiai.
Ateities Tendencijos: Energijos Atgavimo Sistemos
Yra daug požymių, kad jau netrukus stabdžių sistema turės gerokai mažiau darbo nei dabar. Dėl hibridinių ir elektrinių automobilių plėtros vis dažniau vietoje įprastų stabdžių sistemų naudojamos energijos atgavimo sistemos (regeneracinės stabdymo sistemos). Energija, generuojama stabdymo metu, jau nebėra keičiama į šilumą ir negrįžtamai prarandama, o paverčiama elektros energija. Nors energijos atgavimas neatstos klasikinių diskinių stabdžių ir jo nepakaks staigaus stabdymo atveju, jis gali paprastu būdu sumažinti stabdžių diskų ir trinkelių susidėvėjimą kasdienio, ramaus vairavimo metu.
