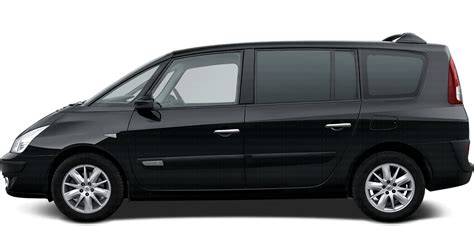

Renault Espace 4, dažnai vadinamas pirmuoju pasaulyje masinės gamybos minivenu, yra sudėtingas automobilis, kurio elektroninės sistemos reikalauja tinkamos priežiūros. Svarbi diagnostikos priemonė yra diagnostikos jungtis (DLC), kuri leidžia prieiti prie automobilio elektroninių sistemų ir atlikti diagnostiką bei nustatymus.
Diagnostikos jungties (DLC) vieta ir saugus naudojimas
Diagnostikos jungtis (DLC) „Renault Espace 4“ automobilyje paprastai yra centrinėje konsolėje. Naudojant diagnostikos įtaiso lizdą, svarbu suprasti galimus rizikos veiksnius. Prijungus elektroninius priedus prie diagnostikos lizdo, galima rimtai pažeisti transporto priemonės elektronines sistemas.
Rekomendacijos saugiam naudojimui
- Dėl jūsų saugumo rekomenduojama naudoti tik gamintojo patvirtintus elektroninius priedus. Būtina pasitarti su patvirtintu gamintojo atstovu dėl tinkamų priedų pasirinkimo.
- Prieš prijungdami bet kokį priedą prie lizdo, būtina užtikrinti, kad nebus viršyta maksimali galia, leidžiama tam lizdui. Viršijus leistiną galią, gali kilti gaisras. Ypač svarbu atidžiai patikrinti garso ir vaizdo prietaisų bei kitos papildomos įrangos lizdų galios reikalavimus.
Papildomos elektros ir elektroninės įrangos montavimo rizika
Papildomos elektrinės ir elektroninės įrangos montavimas reikalauja ypatingo dėmesio. Prieš įrengdami tokį prietaisą, ypač signalų siųstuvą/imtuvą, kurio svarbūs parametrai yra dažnių ruožas, galios lygis, antenos padėtis ir kt., įsitikinkite, jog jis tinka jūsų automobiliui. Visada pasikonsultuokite su šio ženklo automobilių atstovu.
Visus automobilio elektros ir (arba) elektroninės grandinės darbus gali atlikti tik kvalifikuotas specialistas. Netinkamai prijungus ir (arba) sumontavus gamintojo nepatvirtintus elektros / elektroninius priedus, gali kilti rimtų pasekmių:
- Gali būti sugadinta elektros ir (arba) elektronikos įranga.
- Gali būti sugadintos prie jos prijungtos dalys.
- Gali būti renkami ir naudojami automobilio duomenys.
- Gali būti pažeistas privatumas (asmens duomenų keitimas, naikinimas arba neteisėta prieiga prie jų).
- Gali būti panaikintas leidimas pradėti eksploatuoti.
Šie veiksmai kelia sunkių nelaimingų atsitikimų ir privatumo pažeidimo pavojų. Jei ateityje automobilyje bus sumontuota elektros įranga, pasirūpinkite gauti informaciją apie šio saugiklio nominalą ir vietą.
Elektros sistemos komponentai ir jų išdėstymas
„Renault Espace 4“ automobilyje yra keli saugiklių ir relių blokai, užtikrinantys įvairių sistemų veikimą.

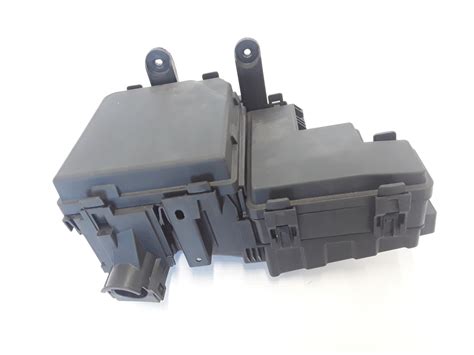

Saugiklių blokų ir relių išdėstymas
„Renault Espace 4“ automobilyje yra trys pagrindiniai saugiklių blokai:
- Pagrindinis saugiklių blokas (1) ir kitas (2) po juo, esantys vairuotojo pusėje, prietaisų skydelio viršuje ir apačioje.
- Trečias blokas (3) yra keleivio pusėje, už daiktadėžės.
Taip pat yra papildomas saugiklių blokas po variklio dangčiu.
Saugiklių blokas Nr. 1 (Vairuotojo pusė, prietaisų skydelio viršuje)
Šiame bloke yra daugybė saugiklių, kurių kiekvienas atsakingas už konkrečias automobilio sistemas:
| Nr. | Saugiklio priskyrimas | Amperai |
|---|---|---|
| F1. | Tuščia | - |
| F2. | Stovėjimo stabdžio jutiklis, uždegimo skaitytuvas, daugiafunkcis valdymo blokas, starterio jungiklis | 10 A |
| F3. | Priekinių žibintų diapazono reguliatorius, priekinių žibintų diapazono reguliatoriaus valdymo blokas (ksenoniniai žibintai), priekinio stiklo apiplovimo purkštuko šildytuvas, prietaisų skydelis, kalbos sintezatorius | 10 A |
| F4. | Apsaugos nuo vagystės įtaisas, automatinė pavarų dėžė (ATC), centrinis užraktas, šildymas / oro kondicionierius, lietaus jutiklis, salono temperatūros jutiklio ventiliatorius, salono galinio vaizdo veidrodėlis, parkavimo sistema, galinio vaizdo žibintai, apšviesti jungikliai, priekinio stiklo valytuvų variklis | 20 A |
| F5. | Salono lemputės | 15 A |
| F6. | Oro kondicionierius, automatinė pavarų dėžė (ATC), durų užraktai, pastovaus greičio palaikymo sistema, diagnostikos jungtis (DLC), elektriniai veidrodėliai, elektra valdomi langai, šviesų jungiklis, stabdžių žibintai, priekinio stiklo valytuvų / apiplovimo variklis | 20 A |
| F7. | Priekinių žibintų diapazono valdymo blokas (ksenoniniai žibintai), priekinių žibintų diapazono valdymas, prietaisų skydelis, kairieji artimieji žibintai | 15 A |
| F8. | Dešinės pusės žibintai | 7,5 A |
| F9. | Posūkio signalai / avarinis žibintas | 15 A |
| F10. | Garso sistema, elektrinės sėdynės, elektra valdomi langai, prietaisų skydelis, navigacijos sistema, telematika | 10 A |
| F11. | Oro kondicionierius, rūko žibintai, prietaisų skydelis, balso sintezatorius | 30 A |
| F12. | SRS sistema | 5 A |
| F13. | Stabdžių antiblokavimo sistema (ABS) | 5 A |
| F14. | Signalas | 15 A |
| F15. | Vairuotojo durų valdymo blokas, elektra valdomi išoriniai veidrodėliai, elektra valdomi langai | 30 A |
| F16. | Keleivio durų valdymo blokas, elektra valdomi langai | 30 A |
| F17. | Galiniai rūko žibintai | 10 A |
| F18. | Šildomi išoriniai veidrodėliai | 10 A |
| F19. | Dešinės pusės artimųjų šviesų žibintas | 15 A |
| F20. | Garso sistema su CD keitikliu, cigarečių žiebtuvėlis, prietaisų skydelio ventiliacijos angos apšvietimas, bagažo skyriaus apšvietimas, prietaisų skydelio apšvietimo reguliatorius, salono apšvietimas, priekinis kairysis šoninis gabarito žibintas, numerio ženklo apšvietimas, navigacijos sistema, jungiklių apšvietimas | 7,5 A |
| F21. | Galinio lango apliejiklis, tolimosios šviesos | 30 A |
| F22. | Centrinis užraktas | 30 A |
| F23. | Maitinimo jungtis papildomai įrangai | 15 A |
| F24. | Priedų lizdas (gale), cigarečių žiebtuvėlis | 15 A |
| F25. | Tuščia | - |
Saugiklių blokas Nr. 2 (Vairuotojo pusė, prietaisų skydelio apačioje, už prietaisų skydelio)
Šis saugiklių blokas yra įsikūręs už pagrindinio įrenginio ir apima šias funkcijas:
| Nr. | Aprašymas | Amperai |
|---|---|---|
| F1. | Priekinių elektra valdomų langų šunto rezistorius | - |
| F2. | Galinių elektra valdomų langų šunto rezistorius | - |
| F3. | Priekinių stovėjimo žibintų dienos šviesos šunto rezistorius | - |
| F4. | Artimųjų šviesų dienos šviesos šunto rezistorius | - |
Relės saugiklių bloke Nr. 2:
| Nr. | Aprašymas |
|---|---|
| 1. | Rūko žibintų relė |
| 2. | Pagrindinės uždegimo grandinės relė |
| 3. | Galinio lango valytuvo variklio relė |
| 4. | Starterio relė |
| 5. | Pagalbinės uždegimo grandinės relė |
| 6. | Pagrindinės uždegimo grandinės relė |
Saugiklių blokas Nr. 3 (Keleivio pusėje, už daiktadėžės)
Šiame bloke yra saugikliai, atsakingi už įvairias keleivio pusės ir kitas svarbias funkcijas:
| Nr. | Aprašymas | Amperai |
|---|---|---|
| F26. | Priekabos elektros jungtis | 30 A |
| F27. | Stoglangis | 30 A |
| F28. | Akumuliatoriaus srovės valdymo relė (kai kuriuose modeliuose) | 15 A |
| F29. | Galiniai elektra valdomi langai | 30 A |
| F30. | Vairo padėties jutiklis | 5 A |
| F31. | Stoglangio uždangalas | 30 A |
| F32. | Išleidimas | - |
| F33. | Tuščia | - |
| F34. | Elektra valdoma sėdynė - vairuotojo pusė | 15 A |
| F35. | Šildoma priekinė sėdynė | 20 A |
| F36. | Elektra valdoma sėdynė - vairuotojo pusė | 20 A |
| F37. | Elektra valdoma sėdynė - keleivio pusė | 20 A |
Relės saugiklių bloke Nr. 3:
| Nr. | Aprašymas |
|---|---|
| 1. | Oro kondicionieriaus relė |
| 2. | Elektra valdomos sėdynės relė |
| 3. | Priekinių žibintų plovimo siurblio relė |
| 4. | Stabdžių žibintų relė |
| 5. | Dienos žibintų relė 1 |
| 6. | Dienos žibintų relė 2 |
| 7. | Akumuliatoriaus srovės valdymo relė (kai kuriuose modeliuose) |
Papildomas saugiklių blokas (po variklio dangčiu)
Variklio skyriuje taip pat yra saugiklių blokas, kuriame yra svarbūs saugikliai ir relės, susijusios su variklio veikimu ir kitomis pagrindinėmis sistemomis:
| Nr. | Saugiklių priskyrimas | Srovė |
|---|---|---|
| 1. | Automatinė pavarų dėžė | 7,5 A |
| 2. | Tuščia | - |
| 3. | Variklio valdymo sistema | 30 A |
| 4. | Automatinė pavarų dėžė | 5 A/15 A |
| 5. | Stabdžių stiprintuvo vakuuminio siurblio relė (F4Rt) | 30 A |
| 6. | Variklio valdymo sistema | 10 A |
| 7. | Tuščia | - |
| 8. | Tuščia | - |
| 9. | Klimato kontrolės sistema | 20 A |
| 10. | Stabdžių antiblokavimo sistema (ABS), stabilumo kontrolės sistema | 20 A / 30 A |
| 11. | Signalas | 20 A / 30 A |
| 12. | Išleidimas | - |
| 13. | Aušinimo skysčio šildytuvai - jei yra | 70 A |
| 14. | Aušinimo skysčio šildytuvai - jei yra | 70 A |
| 15. | Ventiliatoriaus variklio valdymas | 60 A |
| 16. | Priekinių žibintų ploviklis, šildomas galinis langas, daugiafunkcis valdymo blokas | 40 A |
| 17. | Stabdžių antiblokavimo sistema (ABS) / stabilumo kontrolės sistema | 40 A |
| 18. | Kombinuotas jungiklis, dienos žibintai, daugiafunkcis valdymo blokas | 70 A |
| 19. | Šildytuvas / oro kondicionierius, daugiafunkcis valdymo blokas | 70 A |
| 20. | Akumuliatoriaus maitinimo valdymo relė (kai kuriuose modeliuose), kombinuotas jungiklis (kai kuriuose modeliuose), dienos žibintai, daugiafunkcis valdymo blokas | 60 A |
| 21. | Elektra valdomos sėdynės, daugiafunkcis valdymo blokas, saugiklių / relių dėžutė, centrinė konsolė, stoglangis | 60 A |
| 22. | Šildomas priekinis stiklas (kai kuriuose modeliuose) | 80 A |
Relės variklio skyriuje
Automobilyje taip pat naudojamos įvairios relės, kurios valdo didesnės galios grandines:
Relės (1 tipas)
| Nr. | Relės priskyrimas |
|---|---|
| R1. | Pagalbinio šildytuvo relė |
| R2. | Elektrinis vandens siurblys |
| R3. | Oro kondicionieriaus ventiliatoriaus relė |
| R4. | Tuščia |
| R5. | Tuščia |
| R6. | Kuro siurblys |
| R7. | Šildytuvo relė (išmetamųjų dujų ventiliacijos sistema) |
| R8. | Įpurškimo blokavimas |
| R9. | Stūmoklinio kompresoriaus relė |
| R10. | Oro kondicionieriaus ventiliatoriaus relė |
| R11. | Tuščia |
Relės (2 tipas)
| Nr. | Relės priskyrimas |
|---|---|
| R1. | Aušinimo skysčio šildytuvo relė |
| R2. | Aušinimo ventiliatoriaus relė (be oro kondicionieriaus, -01/03) |
| R3. | Stabdžių stiprintuvo vakuuminis siurblys (F4 Rt) |
| R4. | Stabdžių stiprintuvo vakuuminis siurblys |
| R5. | Aušinimo skysčio šildytuvo relė 3 - (-01/03, jei yra) |
| R6. | Kuro siurblio relė |
| R7. | Karterio ventiliacijos šildytuvo relė (F4 Rt) |
| R8. | Variklio valdymo relė |
| R9. | Aušinimo ventiliatoriaus relė 1 - (su oro kondicionieriumi, -01/03) |
| R10. | Radiatoriaus ventiliatoriaus relė 2 |
| R11. | Tuščia |
Pagrindiniai elektroniniai komponentai ir jų lokacija
Be saugiklių ir relių, „Renault Espace 4“ turi daugybę elektroninių valdymo modulių ir komponentų, kurie užtikrina įvairias funkcijas. Žemiau pateikiamas šių komponentų sąrašas ir jų apytikslė lokacija:
- ABS elektroninis valdymo modulis
- Oro kondicionieriaus elektroninis valdymo modulis
- Oro kondicionieriaus / šildytuvo ventiliatoriaus variklio valdymo modulis 1 - dugnas.
- Oro kondicionieriaus / šildytuvo ventiliatoriaus variklio valdymo modulis 2 - dugnas.
- Oro kondicionieriaus / šildytuvo ventiliatoriaus variklis - dugnas.
- Antenos stiprintuvas - virš dešiniojo galinio ketvirtinio lango.
- Šoninio smūgio jutiklio mazgas - vairuotojo pusės B statramstis.
- Šoninio smūgio jutiklio mazgas - keleivio pusės B statramstis.
- Apsaugos nuo vagystės valdymo modulis - jei yra.
- Pagalbinis šildytuvas - dugnas - jei yra.
- Akumuliatorius
- Diagnostikos jungtis (DLC) - centrinė konsolė.
- Vairuotojo elektra valdomų durelių valdymo modulis
- Keleivio durelių maitinimo valdymo modulis
- Elektrinio stovėjimo stabdžio valdymo modulis - šalia degalų bako.
- Elektroninis variklio valdymo modulis
- Saugiklių dėžutė - po variklio dangčiu.
- Saugiklių dėžutė 1 keleivių salone
- 2 saugiklių dėžutė keleivių salone - po 1 saugiklių dėžute prietaisų skydelyje.
- Saugiklių dėžutė H keleivių salone
- 4 saugiklių dėžutė keleivių salone (jei yra).
- Saugiklių dėžutė po kėbulu, šalia šildytuvo modulio - jei yra.
- Šoninio pagreičio jutiklis, įskaitant šoninio pagreičio jutiklį (su EZR) - po sėdyne.
- Kaitinimo žvakių valdymo modulis
- Priekinių žibintų valdymo modulis, kairysis (modeliams su ksenoniniais priekiniais žibintais).
- Priekinių žibintų valdymo modulis, dešinysis (modeliams su ksenoniniais priekiniais žibintais).
- Priekinių žibintų aukščio reguliavimo valdymo blokas (modeliams su ksenoniniais priekiniais žibintais) - įskaitant kėbulo aukščio jutiklį - priekinis.
- Įsiurbiamo oro šildytuvas - šildytuvo modulyje - jei yra.
- Garsinis signalas
- Uždegimo skaitytuvas
- Posūkio signalo / avarinio žibinto relė - integruota į daugiafunkcį modulį.
- Prietaisų skydelio valdymo blokas - prietaisų skydelyje.
- Daugiafunkcis valdymo modulis: apsaugos nuo vagystės sistema, garsinis įspėjamasis signalas / skambučio signalas, lempučių patikros sistema, elektra valdomi langai, priekinių žibintų plovimo įrenginys (kai kuriuose modeliuose), variklio imobilizatorius, posūkių signalai, salono apšvietimas, vairo stiprintuvas, lietaus jutiklis, galinio lango valytuvas, šoniniai ir galiniai žibintai, vairo kolonėlės užraktas, padangų slėgio stebėjimo sistema, priekinio stiklo valytuvai.
- Navigacijos sistemos CD / DVD įrenginys (NIVAV3) - bagažinėje.
- Navigacijos sistemos valdymo blokas (NIVAV3)
- Lauko temperatūros jutiklis - dešiniajame išoriniame veidrodėlyje.
- Parkavimo sistemos valdymo blokas - už dešiniojo galinio skydelio.
- Parkavimo sistemos signalas - už dešiniojo galinio skydelio.
- Lietaus jutiklis - vidiniame galinio vaizdo veidrodėlyje.
- Centrinės konsolės saugiklių dėžutė
- Sėdynės atminties valdymo blokas - po sėdyne.
- Vairuotojo sėdynės padėties jutiklis - po sėdyne.
- Vairo kolonėlės užraktas
- Vairo padėties jutiklis - po vairu (su ESP).
- SRS elektroninis valdymo modulis - centrinėje konsolėje.
- Kėbulo aukščio jutiklis - priekinis (su ksenoniniais žibintais) - integruotas į ksenoninių žibintų valdymo modulį pakaboje.
- Kėbulo aukščio jutiklis - galinis (modeliams su ksenoniniais žibintais) - ant pakabos.
- Galinės durų pavaros relė - jei yra.
- Elektroninis transmisijos valdymo modulis
- Padangų slėgio stebėjimo sistemos signalo imtuvas - po kėbulu.
- Transporto priemonės greičio jutiklis - ABS valdymo modulis.
- Kalbos sintezatorius
Pakaitinimo žvakių sistema ir diagnostika
Šaltais rytais ir žiemos naktimis jūsų dyzelinio variklio patikimumas labai priklauso nuo jo pakaitinimo žvakių sistemos veikimo.
Pakaitinimo žvakių reikšmė ir gedimų simptomai
Pakaitinimo žvakės yra variklio įsiurbimo sistemoje esanti dalis, kurios paskirtis sušildyti patenkantį kurą ir palengvinti oro-degalų mišinio uždegimą. Kokybiškai veikiančios pakaitinimo žvakės yra gyvybiškai svarbi variklio darbo dalis.
Visgi, kaip ir kiekviena automobilio dalis, pakaitinimo žvakės dėvisi ir susiduria su gedimais. Štai pagrindiniai indikatoriai:
- Sunkiai užsivedantis variklis yra bene pagrindinis indikatorius, pranešantis apie pakaitinimo žvakių gedimus.
- Juodi dūmai iš išmetimo sistemos. Nors priežasčių čia gali būti įvairių (užsiteršęs oro filtras, užsikimšę kuro purkštai, sugedusi turbina ar kuro siurblys), juodi dūmai gali pranešti ir apie kaitinimo žvakių gedimus.
- Degančios pakaitinimo žvakių lemputės elgesys. Kiekvieną kartą užkūrus automobilį lemputė, vaizduojanti geltoną spiralę, įsižiebia ir dega tol, kol įkaista pakaitinimo žvakės. Jei įkaitus žvakėms ši lemputė neužgęsta, vadinasi bent viena iš pakaitinimo žvakių yra sugedusi.
- Jei prietaisų skydelyje esanti lemputė pradeda mirksėti, tai gali reikšti problemų su EGR ar variklio valdymo bloku.
Pakaitinimo žvakių relės vaidmuo ir veikimo principas
Pakaitinimo žvakių relė yra gyvybiškai svarbi šios sistemos dalis, atliekanti lemiamą vaidmenį tiekiant energiją pakaitinimo žvakėms, kad variklis užsivestų sklandžiai ir šaltu oru. Ši relė yra esminė dyzelinio variklio dalis, kuri rūpinasi variklio užvedimu žemoje temperatūroje. Pagrindinė šios rėlės funkcija yra užtikrinti efektyvų pakaitinimo žvakių pašildymą prieš variklio užvedimą šaltu oru.
Pakaitinimo žvakių rėlės veikimo principas:
- Aktyvacija: kai pasukate automobilio raktelį į degimo padėtį, relė įjungiama.
- Energijos tiekimas: aktyvavus relę, ji lygiagrečiai sujungia pakaitinimo žvakes.
- Pakaitinimo žvakių šildymas: elektros srovė teka per pakaitinimo žvakes, kurios iš esmės yra maži kaitinimo elementai, esantys variklio degimo kameroje.
- Šildymo laikas: relė palaiko pakaitinimo žvakių maitinimą tam tikrą laikotarpį, paprastai apie 5-15 sekundžių, priklausomai nuo variklio ir aplinkos temperatūros.
- Variklio užvedimas: kai pakaitinimo žvakės pakankamai įkaista, variklį galima vesti.
Sugedusios pakaitinimo žvakės rėlės simptomai
Sugedusios pakaitinimo žvakės rėlės simptomai dažnai yra sunkus užvedimas, ypač šaltu oru, dėl kurio užsitęsia starterio sukimas. Taip pat galite pastebėti per daug baltų arba juodų dūmų, įspėjančių apie nesudegusį kurą vedimo metu.
Pakaitinimo žvakių relės ir saugiklių vietos
Pakaitinimo žvakių relė paprastai yra įmontuota variklio skyriuje, netoli cilindro galvutės. Relė dažniausiai yra šalia pačių pakaitinimo žvakių, šalia automobilio akumuliatoriaus arba starterio. Vis dėlto, kai kuriuose modeliuose relė gali būti ir bendroje relių/saugiklių dėžutėje, kuri įprastai yra po priekiniu stiklu arba variklio skyriaus kampę. Konkreti vieta gali labai skirtis priklausomai nuo transporto priemonės markės ir modelio.
Pakaitinimo žvakių rėlės patikra
Pakaitinimo žvakių rėlės patikrinimas nėra sudėtingas. Pradėkite nuo vizualios patikros - pažiūrėkite, ar nėra laisvų jungčių, korozijos ar pažeistų laidų. Tada, naudodami multimetrą, pamatuokite įtampą rėlės gnybtuose uždegimo fazės metu. Įtampa turėtų atitikti akumuliatoriaus įtampą (paprastai apie 12 V). Papildomai išmatuokite rėlės ritės varžą - ji turi atitikti gamintojo specifikacijas.
Jei patikros metu buvo aptikta, jog pakaitinimo žvakės susidėvėjo arba sugedo, nerekomenduojama žvakių keisti patiems, nes tam reikalinga speciali įranga. Kaip dažnai reikia keisti pakaitinimo žvakes, įprastai nurodo automobilio gamintojas.
tags: #diagnostikos #lizdas #renault #espace #4
