Dažnio Keitiklio Pavara: Išsami Informacija ir Pritaikymas

Dažnio keitiklis (angl. Variable Frequency Drive, VFD arba Variable Speed Drive, VSD), dar vadinamas pavarų keitikliu arba invertoriumi, yra elektroninis įrenginys, kuris keičia kintamosios srovės dažnį ir įtampą. Tai leidžia tiksliai reguliuoti elektros variklio sukimosi greitį ir sukimo momentą, pritaikant juos prie konkrečių variklio bei proceso reikalavimų.

Kintamosios srovės asinchroninių variklių (kurie sudaro didžiąją dalį pramonės pavarų) rotoriaus sukimosi greitis tiesiogiai priklauso nuo tinklo dažnio. Šiuolaikinėje pramonėje dažnio keitikliai tapo esminiu komponentu, leidžiančiu optimizuoti technologinius procesus, mažinti eksploatacijos išlaidas ir didinti įrangos ilgaamžiškumą.

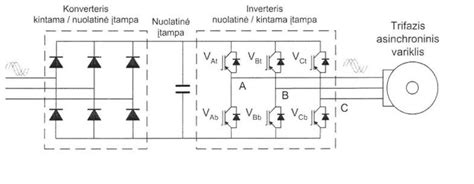

Dažnio Keitiklio Veikimo Principas

Dažnio keitiklio veikimo procesas susideda iš kelių pagrindinių žingsnių:

  1. Lygintuvas: Įrenginys priima įprastą kintamąją srovę (AC) iš pagrindinio elektros tinklo (pvz., 3 fazės po 400V, 50Hz). Ši srovė patenka į lygintuvo bloką, kuris kintamąją srovę paverčia nuolatine (DC).
  2. DC tarpgrandė (filtravimas): Po lygintuvo srovė vis dar pulsuoja, todėl ji yra „išlyginama“ naudojant kondensatorius, kurie veikia kaip energijos rezervuaras. Tai pašalina netikslias harmonikas arba kitas triukšmo sąlygas.
  3. Inverteris: Nuolatinė srovė patenka į invertorių - tai pagrindinė ir „protingiausia“ įrenginio dalis. Invertorius naudoja galingus puslaidininkius (dažniausiai IGBT tranzistorius - Insulated Gate Bipolar Transistors), kurie labai greitai įsijungia ir išsijungia, sukuria naują kintamosios srovės signalą su pasikeitusiu srovės dažniu. Štai čia ir slypi visas triukas: keičiant šių įsijungimų-išsijungimų dažnį, galima sukurti bet kokio dažnio kintamąją srovę - nuo kelių hercų iki šimtų hercų. Svarbu pažymėti, kad mažinant dažnį (f), privaloma proporcingai mažinti ir įtampą (U), kad būtų išvengta variklio perkaitimo ir sugadinimo.

Kitaip tariant, dažnio keitikliai leidžia efektyviai valdyti kintamosios elektros srovės parametrus, užtikrinant optimalų įrenginių variklių veikimą. Teisingas elektros srovės reguliavimas, pasinaudojant dažnio keitikliu, ne tik padidina įrenginio variklio našumą, bet ir sumažina gedimų tikimybę, skatina elektros energijos taupymą ir mažina CO2 išskyrimą į aplinką.

dažnio keitiklio įžeminimo schema ir kabelių ekranavimo pavyzdžiai

Dažnio Keitiklių Privalumai

Dažnio keitiklio įsigijimas - tai puiki investicija į ateitį. Dažniausiai jų atsipirkimo periodas neviršija vienerių metų, ypač tose sistemose, kur yra apčiuopiamas taupymo potencialas, įskaitant ventiliatorius ir siurblius.

Elektros Energijos Sąnaudų Sumažinimas

Vienas didžiausių dažnio keitiklių privalumų - energijos ekonomija. Elektros varikliai naudojami beveik visur, o kintamos srovės dažnio keitikliai leidžia padidinti elektros variklių efektyvumą. Jeigu variklis sukasi minimaliu darbui atlikti reikalingu greičiu, tai pasiekiamas maksimalus elektros energijos taupymas. Elektros energijos taupymas reiškia išlaidų sumažinimą, gamtinių resursų taupymą ir CO2 išmetamo kiekio sumažinimą.

  • Pagal „Giminystės dėsnius“ (angl. Affinity Laws), sumažinus ventiliatoriaus ar siurblio greitį perpus, energijos sąnaudos sumažėja net aštuonis kartus (iki 12,5% pradinės)!
  • Kintamos srovės dažnio keitikliai turi galimybę panaudoti stabdymo energiją, vietoj to, kad ji pavirsta į nereikalingą šilumą. Tai leidžia sutaupyti daugiau elektros energijos. Pavyzdžiui, konvejeryje, naudojamame išgautos geležies rūdos transportavimui iš didelio aukščio, stabdymo metu atlaisvintą energiją galima grąžinti atgal į elektros tinklą, taigi konvejeris, iš esmės, generuoja elektros energiją. Panašiu būdu kintamosios srovės dažnio keitikliai naudojami ir atsinaujinančių energijos šaltinių sistemose elektros energijos grąžinimui į tinklą.

Viena gamykla, įdiegusi dažnio keitiklius ant visų pagrindinių variklių, per pirmus metus sutaupė apie 35% elektros energijos. Sumažėjusios elektros energijos sąskaitos ilgainiui padeda sutaupyti daugybę pinigų, o efektyvus turimų elektros energijos resursų išnaudojimas formuoja atsakingą požiūrį į aplinkosaugą.

Mechaninių ir Elektrinių Apkrovų Sumažinimas bei Ilgesnis Įrangos Tarnavimo Laikas

Sklandus elektros variklių paleidimas, stabdymas ir greičio reguliavimas sumažina įrangos dėvėjimąsi ir išlaidas įrangos aptarnavimui bei remontui. Taip pat sumažina technologinių sistemų, tokių kaip ortakiai ir vandens vamzdžiai, apkrovimą ir avarijų tikimybę.

  • Švelnus paleidimas (Soft Start): Variklis paleidžiamas be didelių srovės šuolių (kurie gali 6-8 kartus viršyti vardinę srovę). Tai prailgina variklio, reduktoriaus ir kitų mechaninių komponentų tarnavimo laiką.
  • Mažesnės vibracijos ir triukšmas: Variklių veikimas optimaliu greičiu padeda sumažinti triukšmą darbo aplinkoje ir vibracijas.
  • Apsaugos funkcijos: Dažnio keitikliai apsaugo įrenginius nuo perkrovų, viršįtampių, trumpojo jungimo, perkaitimo, kas sumažina gedimų tikimybę.
  • Sistemose su dažnio keitikliais valdomas stabdymas - natūrali praktika. Tai leidžia išvengti hidraulinio smūgio vamzdyne, galinčio atsirasti netikėtai sustojus siurbliui.

Dėl skaitmeninės pažangos naujasis dažnio keitiklis gali labai pagerinti Jūsų lifto stabdymo tikslumą. Tuomet į liftą lengviau patekti vyresnio amžiaus žmonėms, asmenims su negalia arba keleiviams, stumiantiems vežimėlį ar pirkinių krepšelį. Tai taip pat sumažina stabdžių trinkelių dėvėjimąsi ir pailgina šių komponentų tarnavimo laiką.

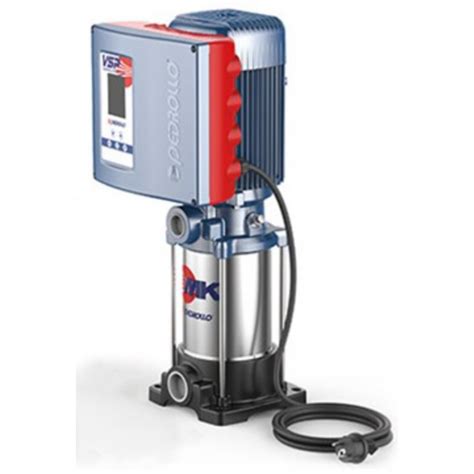

pramoninių siurblių ir ventiliatorių su dažnio keitikliais pavyzdžiai

Technologinių Procesų Valdymo Optimizavimas

Esant galimybei valdyti elektros variklių sukimosį greitį, keičiant gamtinių ar atsinaujinančių šaltinių energiją, bei realizuojant hibridines technologijas, kintamosios srovės dažnio keitikliai leidžia:

  • Optimizuoti technologinių procesų valdymą.
  • Sumažinti išlaidas elektros energijai ir padidinti jos panaudojimo efektyvumą.
  • Optimizuoti įvairių sistemų, kuriuose yra elektros variklis, darbą.

Sklandus variklio greičio valdymas su kintamos srovės dažnio keitikliais leidžia lengvai valdyti srautą plačiose ribose. Valdymas pilnose ribose įgalina sklandžiai didinti technologinius parametrus iki stabilaus lygio su galimybe vėliau pasiekti maksimalią reikšmę, kas padidina našumą ir darbo pelningumą.

Kintamos srovės dažnio keitikliai palaiko įvairius ryšio protokolus bei turi kelis prijungimo prievadus. Todėl juos labai lengva integruoti į jau esamas ar naujas automatikos sistemas. Prie dažnio keitiklių taip pat galima prijungti daviklius ir kitokius technologinius įrenginius. Visą šią informaciją galima panaudoti sistemų, kurios prijungtos prie dažnio keitiklio, valdymui arba kitų technologinių parametrų valdymui.

Dažnio Keitiklių Pritaikymo Sritys

Dažnio keitiklių pritaikymo sritys yra labai plačios, apimančios beveik visą pramonę ir komercinį sektorių. Jie naudojami:

  • Pramoninė gamyba: Nuo nedidelių, montuojamų baseinų siurbliuose, iki didžiulių, sumontuotų varomosiose laivų sistemose. Jie vaidina svarbią rolę optimizuojant įvairias technologines operacijas, o taip pat yra svarbūs medžiagų transportavimo ir apdirbimo sistemose įvairiose gamybos srityse (pvz., konvejeriai, tekstilės, popieriaus gamybos, metalo apdirbimo, medienos apdirbimo, plastiko apdirbimo pramonė).
  • HVAC sistemos: Oro kondicionavimo ir vėdinimo sistemose dažnio keitikliai atlieka svarbų vaidmenį. Šiuolaikiniai kondicionieriai su „inverter“ technologija - tai būtent įrenginiai su integruotu dažnio keitikliu. Pastatų oro kondicionavimo sistemose energijos suvartojimą galima sumažinti 30%, reguliuojant kintamo dažnio greitį.
  • Siurbliai ir ventiliatoriai: Vandens tiekimo stotyse siurbliai su dažnio keitikliais automatiškai reguliuoja našumą priklausomai nuo vandens poreikio. Kai naktį visi miega ir vandens suvartojama mažai, siurblys lėtai sukasi ir vartoja minimaliai energijos.
  • Keltuvai ir kranai: Liftų sistemose dažnio keitikliai užtikrina sklandų paleidimą ir stabdymą - nebėra to nemalonaus trūktelėjimo, kurį prisimename iš senų liftų.
  • Metalurgijos pramonė: Tiksliai reguliuoja valcavimo staklės greitį, išlaikydama plieno plokštės storio nuokrypį ±0.02 mm ribose.
  • Naujoji energetika: Fotovoltiniai keitikliai integruoja dažnio konversijos technologiją, padidindami energijos gamybos efektyvumą 5% ir palengvindami efektyvų švarios energijos naudojimą.

Dažnio Keitiklio Pasirinkimo ir Montavimo Rekomendacijos

Tinkamo dažnio keitiklio pasirinkimas yra svarbus ne tik dėl efektyvaus įrangos veikimo, bet ir dėl energijos taupymo bei įrangos ilgaamžiškumo. Renkantis dažnio keitiklį, svarbu suprasti kelis pagrindinius parametrus:

Parinkimo Kriterijai

  • Galia (kW) ir srovė (Amperai): Tai pagrindiniai rodikliai. Dažnio keitiklį rekomenduojama rinktis tokio pat galingumo kaip variklis, o dažnu atveju ir šiek tiek galingesnį (10-20% atsarga), priklausomai nuo proceso, apkrovos tipo (pvz., Normal Duty (ND) kintamam momentui - siurbliams, ventiliatoriams; Heavy Duty (HD) pastoviam momentui - konvejeriams, keltuvams) ir variklio prijungimo (trikampiu, žvaigžde). Svarbu, kad dažnio keitiklis nebūtų mažesnio galingumo, nei variklis!
  • Maitinimo įtampa ir fazių skaičius: Ar tai bus vienfazis 230V, ar trifazis 400V įrenginys. Dauguma pramoninių variklių yra trifaziai, bet mažesnėms sistemoms gali tikti ir vienfaziai variantai.
  • Apsaugos funkcijos: Modernūs dažnio keitikliai turi integruotas apsaugas nuo perkrovos, trumpojo jungimo, perkaitimo.
  • Valdymo galimybės: Paprasčiausi modeliai turi tik rankinį valdymą mygtukais ant korpuso, tačiau dauguma šiuolaikinių keitiklių siūlo įvairius valdymo būdus:
    • Skaliarinis valdymas (U/f arba V/Hz Control): Paprasčiausias ir labiausiai paplitęs valdymo būdas, tinkamas siurbliams ir ventiliatoriams. Jei dažnis mažinamas perpus, įtampa taip pat mažinama perpus.
    • Vektorinis valdymas (SVC - Sensorless Vector Control): Kur kas pažangesnis metodas, tinkamas kranams, keltuvams, dozatoriams ir visur, kur reikia jėgos prie mažų sūkių. Keitiklis atskirai valdo srovę, kuri kuria magnetinį lauką, ir srovę, kuri sukuria sukimo momentą. Naudojant vektorinį valdymą, būtina atlikti „Auto-tuning“ procedūrą (variklio parametrų automatinis atpažinimas - AMA/ID Run).
    • Tiesioginė sukimo momento kontrolė (DTC): Aukščiausio lygio valdymas, užtikrinantis itin tikslų sukimo momento ir greičio valdymą.
  • Darbo aplinka: Temperatūra, drėgmė ir dulkės. Jei montuojate ceche, kur daug dulkių ar drėgmės, reikalingas IP54 ar IP66 apsaugos klasės keitiklis.
  • Komunikacijos protokolai: Keitikliai bendrauja su valdikliais (PLC ar HMI) per pramoninius protokolus, tokius kaip Modbus RTU, Modbus TCP, Profinet, Profibus, EtherCAT, CANopen.
  • Gamintojas: Dažna klaida - bandymas sutaupyti perkant per pigų keitiklį iš nežinomų gamintojų. Geriau rinktis žinomus gamintojus - ABB, Siemens, Schneider Electric, Danfoss, Mitsubishi, kurių produktai pasižymi kokybe ir patikimumu.

Montavimo ir Konfigūravimo Ypatumai

Įdiegti dažnio keitiklį nėra taip paprasta, kaip atrodo pirmą kartą. Svarbiausi aspektai:

  • Ekranavimas ir įžeminimas: Dažnio keitikliai generuoja elektromagnetinius trikdžius, kurie gali trukdyti kitiems įrenginiams. Todėl būtina naudoti ekranuotus kabelius varikliui ir tinkamai įžeminti visą sistemą. Atskyrimas: Galios kabelius (nuo keitiklio) ir silpnos srovės kabelius (valdymas, jutikliai) tieskite atskiruose loveliuose arba bent 20-30 cm atstumu vienas nuo kito. Dauguma gedimų (apie 70 %) įvyksta ne dėl keitiklio kokybės, o dėl netinkamo įžeminimo arba perkaitimo.
  • Ventiliacija: Dažnio keitikliai šyla, nes jų efektyvumas nėra 100% (paprastai apie 95-98%). Likę keli procentai virsta šiluma, kurią reikia išvesti. Todėl būtina užtikrinti tinkamą oro cirkuliaciją aplink įrenginį. Jei variklis dirbs mažesniu nei 20-25 Hz dažniu ilgą laiką, būtinas priverstinis aušinimas (atskiras ventiliatorius).
  • Parametrų nustatymas: Tiesiog prijungti dažnio keitiklį ir tikėtis, kad viskas veiks idealiai - naivi viltis. Reikia tinkamai nustatyti variklio parametrus: galią, srovę, sukimosi greitį. Reikia sukonfigūruoti paleidimo ir stabdymo rampas, apsaugos ribas, minimalų ir maksimalų dažnį. Prieš keisdami parametrus, visada rekomenduojama atlikti „Factory Reset“ (gamyklinių parametrų atstatymą).
  • Išėjimo signalas: Tai moduliuota kintamosios srovės banga, kurios dažnis ir įtampa keičiasi pagal nustatymus. Šis signalas tiesiogiai valdo variklio greitį, kryptį ir sukimo momentą.

Dažniausiai Pasitaikantys Dažnio Keitiklių Gedimai ir Sprendimai

Daugelyje dabartinių situacijų, reikalaujančių spartaus tobulinimo, dažnio keitiklių, kaip pagrindinio įrenginio, stabilus veikimas yra gyvybiškai svarbus. Toliau pateikiami dažniausiai pasitaikantys dažnio keitiklių gedimai, su kuriais susiduriama:

Klaidos kodas Reikšmė Ką tikrinti?
Overcurrent (Bangų po bangos srovės ribojimo gedimas / Pagreitinta viršsrovės vertė) Per didelė srovė Sumažinkite apkrovą, patikrinkite variklio ir mechaninę būklę. Pašalinkite periferinius gedimus, patikrinkite variklio parametrų derinimą, padidinkite pagreičio laiką. Pasirinkite dažnio keitiklį su didesne galia.
Overvoltage (Aukštos įtampos apsaugos signalizacija) Per didelė įtampa Prailginkite stabdymo laiką arba prijunkite stabdymo rezistorių. Patikrinkite vandens slėgio jutiklį ir laidų kryptį, patikrinkite FC-44-FC-45 parametrų nustatymus.
Undervoltage (Žemo slėgio vandens trūkumo signalizacija) Per žema įtampa Tikrinkite įvadinę įtampą ir kontaktorius prieš keitiklį. Patikrinkite vandens slėgio jutiklį ir laidų kryptį, patikrinkite, ar vandens įleidimo angoje yra vandens šaltinis, patikrinkite FC-40-FC-42 parametrų nustatymus.
Motor Overload (Variklio perkrova) Variklis perkaista / Perkrova keitiklyje Nustatykite variklį atitinkančią vardinę srovę. Sumažinkite apkrovą, patikrinkite variklio ir mechaninę būklę. Teisingai nustatykite variklio parametrus pagal vardinę plokštelę. Pasirinkite dažnio keitiklį su didesne galia. Padidinkite pagreičio laiką.
Nenormalus variklio derinimas Neteisingai sukonfigūruoti variklio parametrai Pasirinkite tinkamą dažnio keitiklį pagal variklio galią. Teisingai nustatykite variklio parametrus pagal vardinę plokštelę. Patikrinkite dažnio keitiklio ir variklio laidus.
Išorinis gedimas Išorinio įrenginio problema Patikrinkite išorinių įrenginių neįprastus įvesties taškus ir juos pašalinkite. Įvykus anomalijai, gedimas atstatomas.
Komunikacijos klaidos (Modbus, Profinet ir kt.) Ryšio problemos tarp keitiklio ir valdiklio Patikrinkite „Timeout“ parametrą keitiklyje. Įsitikinkite, kad parametras „Node Address“ keitiklyje sutampa su tuo, kuris nurodytas PLC programoje. Patikrinkite „Baud Rate“ (duomenų perdavimo spartą) - ji turi būti vienoda abiejuose įrenginiuose. Patikrinkite laidus (A ir B neturi būti sukeisti). Įjunkite terminalinį rezistorių (120 Ω) paskutiniame grandinės įrenginyje, jei tinklas ilgas.

Ateities Tendencijos

Dažnio keitiklių technologija nuolat tobulėja. Viena įdomiausių tendencijų - dirbtinio intelekto integracija. Nauji dažnio keitikliai gali savarankiškai mokytis optimalių darbo režimų, analizuoti energijos suvartojimą ir net prognozuoti galimus gedimus. Kita svarbi kryptis - geresnė integracija su pramonės 4.0 sistemomis. Dažnio keitikliai tampa dalimi didesnių automatizacijos sistemų, keičiasi duomenimis su kitais įrenginiais, optimizuoja procesus realiuoju laiku.

Nauji puslaidininkių medžiagų - pavyzdžiui, silicio karbido (SiC) - naudojimas leidžia sukurti dar efektyvesnius ir kompaktiškesnius įrenginius. Jie gali dirbti aukštesnėse temperatūrose, greičiau perjungia signalus ir turi mažesnius nuostolius.
