Relės modulis veikia kaip elektra valdomas jungiklis, kuris naudoja žemos įtampos signalus didelės galios grandinėms valdyti. Šie įrenginiai leidžia įjungti įvairius automobilių sistemos komponentus, tokius kaip apšvietimas, kuro siurbliai ar aušinimo ventiliatoriai. Relės gedimą dažniausiai išduoda neveikianti elektros įranga, mirksinčios šviesos arba girdimas spragsėjimas be jokio atsako iš valdomo prietaiso.
Automobilio specifikacija

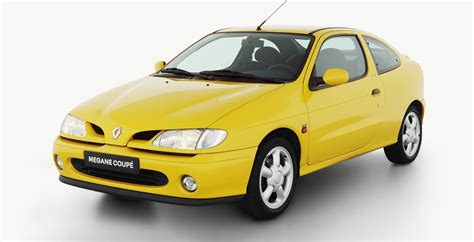

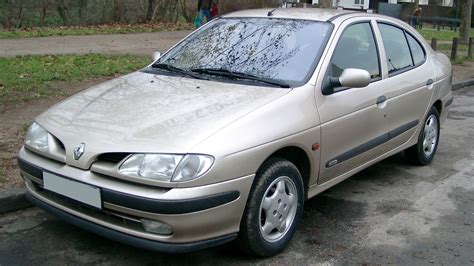

Šiame straipsnyje pateikiama informacija yra skirta Renault Megane I modeliui, gamintam nuo 1995 m. lapkričio iki 1999 m. vasario. Konkrečiau, apžvelgiami 1997 metų automobiliai su 2000 cc benzininiais varikliais.
Salono saugiklių skydelis (1 versija)
Žemiau pateikiama išsami salono saugiklių dėžės (1 versija) schema ir funkcijų aprašymas. Svarbu pažymėti, kad saugiklių dėžės schemos gali skirtis priklausomai nuo automobilio gamybos metų ir komplektacijos, todėl visada rekomenduojama pasitikslinti pagal konkretaus automobilio vartotojo vadovą.
| Tipas | Nr. | Amperažas | Aprašymas |
|---|---|---|---|
| MINI | 1 | 15A | Garso signalas |
| MINI | 2 | 25A | Galinis dešinės pusės elektrinis langas |
| MINI | 3 | 25A | Galinis kairės pusės elektrinis langas |
| MINI | 4 | 25A | Galinio lango šildymas |
| MINI | 5 | 7.5A | Šoninių veidrodėlių šildymas |
| MINI | 6 | 15A | Šildomos sėdynės |
| MINI | 7 | 20A | Elektrinis stoglangis |
| MINI | 8 | 20A | Elektrinė keleivio sėdynė |
| MINI | 9 | 20A | Elektrinė vairuotojo sėdynė |
| MINI | 10 | 25A | Priekinis dešinės pusės elektrinis langas |
| MINI | 11 | 10A | Dešinioji tolimųjų šviesų lempa |
| MINI | 12 | 10A | Kairioji tolimųjų šviesų lempa |
| MINI | 13 | 10A | Dešinioji artimųjų šviesų lempa |
| MINI | 14 | 10A | Kairioji artimųjų šviesų lempa |
| MINI | 15 | 15A | Salono apšvietimas, bagažinės apšvietimas |
| MINI | 16 | 15A | Signalizacija, Laikrodis, ALDL (diagnostikos jungtis), Elektriniai veidrodėliai, Elektrinės sėdynės, Navigacijos sistema |
| MINI | 17 | 15A | Cigarečių degiklis, Laikrodis, Elektrinės sėdynės, Prietaisų skydelio apšvietimas, Jungiklių apšvietimas |
| MINI | 18 | 7.5A | 12V jungtis |
| MINI | 19 | 20A | Ventiliatoriaus variklis |
| MINI | 20 | 20A | Variklio ventiliatorius |
| MINI | 21 | 20A | Centrinis užraktas |
| MINI | 22 | 15A | Priešrūkiniai žibintai |
| MINI | 23 | 10A | Priekinio stiklo apiplovimo siurblys, priekinių žibintų apiplovimas |
| MINI | 24 | 30A | Priedų maitinimo atjungimas, Elektriniai galinio vaizdo veidrodėliai, Laikrodis, Radijas, Palydovinė navigacija, Klimato kontrolė, Padangų slėgio jutiklis |
| MINI | 25 | 5A | Salono valdymo blokas (maitinimas) |
| MINI | 26 | 25A | Priekinis kairės pusės elektrinis langas |
| MINI | 27 | 15A | Posūkio signalai |
| MINI | 28 | 20A | Priekinio stiklo valytuvai |
| MINI | 29 | 25A | Elektrinės vairuotojo sėdynės atmintis |
| MINI | 30 | - | Tuščia |
| MINI | 31 | 5A | Galiniai priešrūkiniai žibintai |
| MINI | 32 | 7.5A | Galinis kairės pusės gabaritinis žibintas |
| MINI | 33 | 7.5A | Galinis dešinės pusės gabaritinis žibintas |
| MINI | 34 | 20A | Artimųjų šviesų žibintai |
| MINI | 35 | 5A | Elektroninis purkštukų valdymas, Imobilizatorius, Radiatoriaus ventiliatorius (relė), Diagnostikos jungtis, Pavarų dėžės kompiuteris, Prietaisų skydelis |
| MINI | 36 | 5A | Stabdžių antiblokavimo sistema (ABS) |
| MINI | 37 | 7.5A | COA (specifinė funkcija) |
| MINI | 38 | - | Tuščia |
| MINI | 39 | 15A | Oro pagalvė, Radijas, Stabdžių žibintas, Automatinė pavarų dėžė, ALDL, Elektrinės sėdynės, Galinių elektrinių langų užrakto jungiklis, Atitirpinimas, Prietaisų skydelis, Navigacijos sistema |
| MINI | 40 | 15A | Priekinio stiklo valytuvai, atbulinės eigos žibintas |
Salono relių skydelis
Šiame skyriuje pateikiamos centrinio relių skydelio, esančio salone, relės ir jų paskirtis. Šios relės atlieka svarbias funkcijas įvairiose automobilio elektrinėse sistemose.
| Tipas | Nr. | Aprašymas |
|---|---|---|
| Relė | A | Priekinių žibintų apiplovimo siurblio relė |
| Relė | B | Dieninių žibintų relė - priekiniai žibintai |
| Relė | C | Dieninio apšvietimo relė - priekinis / galinis žibintas |
| Relė | D | Dieninio apšvietimo relė - pagrindinė relė |
Svarbu atkreipti dėmesį, kad Renault Megane saugiklių dėžių schemos gali keistis per metus, todėl visada rinkitės tinkamus jūsų transporto priemonės gamybos metus ir pasitikrinkite su automobilio dokumentacija.
