Rankinis stabdys (arba stovėjimo stabdys, avarinis stabdys) yra esminis stabdžių sistemos elementas, skirtas automobilio apsaugai stovint. Jį užtraukus (arba įjungus), automobilis lieka vietoje ir nenurieda net tada, kai stovi įkalnėje ar nuokalnėje. Rankinis stabdys taip pat naudingas kitose situacijose, pavyzdžiui, gedimo atveju standartinės stabdžių sistemos. Nuo tinkamo šio mechanizmo veikimo tiesiogiai priklauso automobilio ir keleivių saugumas.
Kas yra Rankinis Stabdys ir Kam Jis Skirtas?
Rankinis stabdys atlieka pagrindinę funkciją - užtikrina, kad automobilis liktų stabiliai pastatytas. Jis veikia nepriklausomai nuo pagrindinės hidraulinės stabdžių sistemos, dažnai pasitelkdamas mechaninę trauką.
Nors pagrindinė jo paskirtis yra stovėjimo užtikrinimas, kartais jis vadinamas ir avariniu stabdžiu. Avarijos atveju, kai pagrindiniai stabdžiai sugenda, rankinis stabdys gali padėti sulėtinti automobilį, tačiau svarbu atsiminti, kad jo efektyvumas yra gerokai mažesnis, o staigus jo įjungimas judant gali sukelti galinių ratų blokavimą ir automobilio nestabilumą. Dėl šios priežasties rankinio stabdžio užtraukimas nesukelia galinių stabdžių šviesų įsijungimo.
Rankinio Stabdžio Konstrukcija ir Veikimo Principas
Rankinio stabdžio sistema, ypač tokiuose automobiliuose kaip BMW E90, yra sukonstruota taip, kad blokuotų galinius ratus. Supratimas, kaip jis veikia, padeda diagnozuoti problemas ir užtikrinti tinkamą priežiūrą.
Pagrindiniai Elementai
Rankinis stabdys susideda iš trijų pagrindinių elementų:

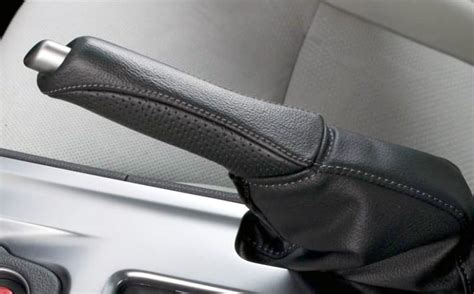

- Rankinio stabdžio svirtis, esanti automobilio kabinoje, centrinėje konsolėje, už pavarų svirties. Apatinėje svirties dalyje (po gaubtu) yra valdymo mechanizmas ir reguliavimo varžtas.
- Rankinio stabdžio trosas.
- Rankinio stabdžio mechanizmas, sumontuotas ant galinių ratų.
Kaip veikia rankinio stabdžio svirtis? Jos užtraukimas suaktyvina stabdį, įtempdamas trosą.
Rankinio Stabdžio Trosas
Rankinio stabdžio trosas yra pagamintas pagal Bowdeno kabelio principą. Tai plieninis, standus trosas, apsuptas plastiko apvalkalu, kuris mažina trintį trosui judant. Išorėje Bowdeno kabelis padengtas lanksčiu plastiku. Norint, kad trosas grįžtų į pradinę padėtį, naudojamos spyruoklės.
Teoriškai rankinio stabdžio trosas turėtų būti apsaugotas plastiko apvalkalu per visą ilgį. Tačiau taip nėra, nes kai kuriuose automobiliuose, įskaitant kai kuriuos BMW E90 modelius, trosas apsaugotas tik tam tikrose vietose. Tai daro jį pažeidžiamu korozijai.
Vykdomasis Mechanizmas ant Galinių Ratų
Daugumoje transporto priemonių su tradiciniu mechaniniu stovėjimo stabdžiu, sistema yra suprojektuota taip, kad užblokuotų galinius ratus. Šis kabelis eina iki galinių stabdžių diskų arba būgnų. Pavyzdžiui, BMW E90 modeliuose, kuriuose yra diskiniai stabdžiai, galiniuose ratuose, naudojamas atskiras būgninis mechanizmas, integruotas į stabdžių diską.
Troselio mechanizmas prispaudžia stabdžių trinkeles (kurios yra mažesnės nei pagrindinių stabdžių kaladėlės) prie būgno arba, prie atskiro mechanizmo galinio stabdžių kaladėlės viduje. Užtraukus svirtį, trosas juda ir stumia stūmoklį apkaboje (kai kuriais atvejais) arba tiesiogiai įtempia mechanizmą, kuris išskleidžia kaladėles būgne.
Kodėl stabdomi tik galiniai ratai? Jei rankinį stabdį užtrauktumėte automobiliui judant, galinių ratų blokavimas yra kur kas mažiau pavojingas nei priekinių, nes automobilis išlieka stabilesnis. Aišku, yra ir išimčių, tačiau daugumoje automobilių rankinis stabdys stabdo galinius ratus.
Dažniausios Rankinio Stabdžio Problemos ir Gedimai
Kaip ir bene kiekvienas kitas komponentas, rankinis stabdys gali sugesti. Dažnai stovėjimo stabdį vairuotojai prisimena tik tuomet, kai reikia ruoštis techninei apžiūrai, arba jau atsiradus akivaizdiems gedimo simptomams.
Gedimų Simptomai
Yra keletas aiškiai pastebimų signalų, įspėjančių apie stovėjimo stabdžio gedimą:
- Automobilio judėjimas nelygioje vietoje. Vienas iš aiškiausiai pastebimų signalų - juntamas automobilio judėjimas pastačius automobilį nelygioje vietoje, net ir aktyvavus rankinį stabdį.
- Įspėjamosios lemputės prietaisų skydelyje. Lemputė gali nuolatos degti arba mirksėti. Kiekvienas aktyvavimas taip pat gali sukelti naują pranešimą apie galimą stabdžių sistemos gedimą.
- Automobilis sunkiai įsibėgėja. Tai taip pat gali būti signalas, pranešantis apie galimą stovėjimo stabdžio gedimą. Šiuo atveju stovėjimo stabdys lieka pastoviai bent iš dalies įjungtas, o papildomas kaladėlių prispaudimas sukelia nereikalingą trintį.
- Būtinybė labai stipriai užtraukti rankinio stabdžio svirtį. Jei automobilis vis tiek rieda, net ir stipriai užtraukus svirtį, tai rodo stabdžio sistemos problemas.
- Rankinio stabdžio užstrigimas. Kai negalima atleisti rankinio stabdžio svirties arba stabdžių sistemos elementai ant galinių apkabų yra užstrigę. Abu šie simptomai gali pasireikšti labai panašiais simptomais.
- Svilėsių kvapas iš ratų. Tai gali reikšti, kad rankinis stabdys striginėjasi ir perkaista.
Gedimų Priežastys
Yra keletas priežasčių, kodėl rankinis stabdys nustoja veikti tinkamai arba visiškai nustoja veikti:
- Išsitampę arba nutrūkę trosai. Tai viena dažniausių mechaninių rankinio stabdžio gedimų priežasčių.
- Užstrigęs mechanizmas. Stabdžių mechanizmai, ypač tie, kurie integruoti į galinius diskus (kaip BMW E90 atveju), gali užstrigti dėl korozijos, nešvarumų ar tepalų trūkumo.
- Nusidėvėję stabdžių kaladėlių antdėklai arba pačios kaladėlės. Tai gali lemti sudilusios stabdžių kaladėlės, kurias keičiant teks nuimti galinius ratus ir ardyti stabdžių apkabas.
- Korozijos pažeistas rankinio stabdžio trosas. Dažnai dėl išorinio apvalkalo pažeidimo metalinis trosas gauna drėgmės ir pradeda rūdyti, dėl ko jis striginėjasi apvalkalo viduje.
- Netinkamas sureguliavimas. Trosas gali būti pernelyg laisvas, net jei visos detalės yra tvarkingos. Tiek mechaninės, tiek elektrinės sistemos gali būti netinkamai sureguliuotos.
- Elektronikos gedimai (EPB sistemose). EPB sistemose gali sugesti elektriniai pavaros arba valdymo moduliai.
Stabdžių diskų perkaitimas: priežastys ir šalinimas | AUTODOC patarimai
Rankinio Stabdžio Priežiūra ir Sprendimo Būdai
Tvarkinga rankinio stabdžio sistema yra gyvybiškai svarbi saugumui. Siekiant išvengti gedimų, svarbu reguliariai tikrinti ir tinkamai prižiūrėti šią sistemą.
Reguliari Patikra ir Priežiūra
Rankinio stabdžio būklė ir veikimas tikrinami kasmetinės techninės apžiūros metu. Be to, rekomenduojama reguliariai, pavyzdžiui, kas ketvirtį ar pusmetį, pasižiūrėti, kaip atrodo jūsų stabdžių diskai, ar jie dyla tolygiai, ar nestringa rankinis stabdis ir nesijaučia svilėsių kvapo iš ratų. Būtent vengiant naudoti stovėjimo stabdį padidėja papildomų gedimų rizika, kadangi svarbias stabdžių sistemos dalis ima veikti korozija, labiau kaupiasi drėgmė ir dulkės.
Siekiant sumažinti stovėjimo stabdžio gedimų riziką, prieš pajudant iš vietos reikėtų 100 proc. įsitikinti, kad jis yra išjungtas. Na, ir galiausiai, jei tai nėra mėgėjiškiems automobilių sporto renginiams skirtas automobilis, reikėtų vengti stovėjimo stabdžio aktyvavimo dar nesustojus.
Taisymo Būdai
Kaip vyksta rankinio stabdžio taisymas? Viskas priklauso nuo gedimo tipo:
- Reguliavimas. Jei stabdys nelaiko ir reikia jį labai aukštai užtraukti, problemos sprendimas gali būti rankinio stabdžio reguliavimas. Tai atliekama tinkamai nustatant reguliavimo varžtą būgne arba disko-būgne, atsakingą už tinkamą stabdžių kaladėlių išskėtimo laipsnį. Kitas reguliavimo varžtas yra po gaubtu, prie rankinio stabdžio svirties. Šią procedūrą su nedideliu pasiruošimu gali savarankiškai atlikti garaže.
- Trosų keitimas. Korozijos pažeistas, išsitampęs arba nutrūkęs trosas turi būti pakeistas. Ši procedūra reikalauja išardymo ir tinkamo naujo troso sumontavimo bei reguliavimo.
- Stabdžių kaladėlių keitimas. Jei stabdymo jėga neatitinka minimalių reikalavimų dėl sudilusių kaladėlių, jas būtina pakeisti. Tam reikia nuimti galinius ratus ir ardyti stabdžių apkabas (arba stabdžių diskus, norint pasiekti būgninį mechanizmą).
- Mechanizmų remontas arba keitimas. Jei mechanizmas užstrigęs dėl korozijos ar pažeidimų, jį gali tekti išvalyti, sutepti arba pakeisti.
Jei keisite stabdžių kaladėles arba atliksite kitus darbus su rankinio stabdžio mechanizmu, rekomenduojama kreiptis į servisą. Profesionalai ne tik pakeis detales, bet ir peržiūrės stabdžių suportus, kreipiančiąsias, suteps stūmokliukus specialiu tepalu ir panaudos tam skirtus įrankius.
Elektroninis Stovėjimo Stabdys (EPB)
Ilgainiui įprastą trosu aktyvuojamą stovėjimo stabdį, kuris aktyvuojamas tarp vairuotojo ir keleivio sėdynių šalia pavarų perjungimo svirties esančia rankena, šiuolaikiniuose automobiliuose pakeitė elektroninis analogas (EPB - Electronic Parking Brake).
Paprastesniuose naujuose automobiliuose iki šiol naudojamas elektromechaninis stovėjimo stabdžio aktyvavimas. Naudojant tokią įrangą, taip pat tereikia paspausti mygtuką, kuris aktyvuoja trosą traukiantį nedidelį elektros varikliuką. Tačiau vis dažniau naudojamas pažangesnis valdymo būdas atsisakant bet kokių trosų. Tuomet elektros varikliai montuojami pačiose stabdžių apkabose.
Vienas iš EPB sistemų privalumų yra jų automatizacija, pavyzdžiui, įjungus pavarą arba išjungus variklį, stabdys užsitraukia automatiškai. Dauguma elektrinių stovėjimo stabdžių, kaip ir tradicinės sistemos, veikia tik galinius ratus. Tačiau ypač aukštesnės klasės ar galingesniuose modeliuose gali būti naudojamas integruotas stabdžių cilindrų varikliukas arba stabdžių sistemos hidraulinis kontūras.
EPB sistemų gedimai dažniausiai susiję su elektronika: elektros pavaros gedimais arba valdymo modulių problemomis, apie kurias dažnai praneša įspėjamosios lemputės prietaisų skydelyje.
