Šis vadovas skirtas BMW E60 (2003-2010) savininkams, ieškantiems išsamios informacijos apie saugiklių ir relių išdėstymą bei funkcijas. BMW E60, penktosios serijos modelis, pasižymi sudėtinga elektros sistema, kurios tinkamas veikimas priklauso nuo gerai veikiančių saugiklių ir relių. Šiame straipsnyje rasite visą reikalingą informaciją apie saugiklių vietas, schemas ir reikšmes, kad galėtumėte savarankiškai diagnozuoti ir pašalinti elektros problemas savo automobilyje.
Įvadas į BMW E60 Elektros Sistemą
BMW E60 elektros sistema yra sudaryta iš daugybės komponentų, kurių kiekvienas atlieka specifinę funkciją. Saugikliai ir relės yra svarbiausios šios sistemos dalys, apsaugančios elektros grandines nuo perkrovų ir trumpųjų jungimų. Saugiklis, būdamas silpniausia grandinės dalimi, perdegdamas nutraukia elektros srovę, taip apsaugodamas brangesnius komponentus nuo sugadinimo. Relės, savo ruožtu, naudojamos valdyti didesnės galios grandines su mažesne srove, pavyzdžiui, įjungiant žibintus ar starterį.
BMW E60 Modelių Ypatumai ir Gamybos Metai
Kita BMW 5 serijos modifikacija po E39 buvo E60. Automobilis buvo gaminamas nuo 2003 iki 2010 metų. 2007 metais modelis buvo atnaujintas (restailingas). Per gamybos laikotarpį buvo siūlomi dviejų kėbulų variantai: sedanas (E60) ir universalas (E61).
Saugiklių Dėžučių Vietos BMW E60
BMW E60 saugikliai yra išdėstyti keliose vietose automobilyje. Žinojimas, kur jie yra, yra būtinas norint greitai ir efektyviai rasti ir pakeisti perdegusį saugiklį:
Pirštinių Dėtuvė (Keleivio Pusėje)
Pagrindinė saugiklių dėžutė yra už pirštinių dėtuvės. Norėdami ją pasiekti, atidarykite pirštinių dėtuvę ir atsukite dvi fiksavimo rankenėles. Tai yra vieta, kuri taip pat gali būti vadinama pirštinių skyriumi.

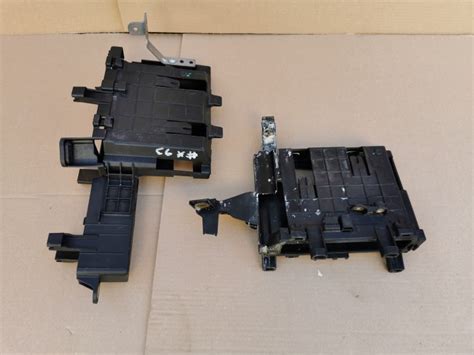

Bagažinė
Kita saugiklių dėžutė yra bagažinėje, dešinėje pusėje, po dangteliu. Norėdami ją pasiekti, turite nuimti apsauginį apdailos dangtelį.
Variklio Skyrius
Kai kurie saugikliai ir relės yra išdėstyti ir variklio skyriuje.
Svarbu atkreipti dėmesį, kad saugiklių išdėstymas gali šiek tiek skirtis priklausomai nuo konkretaus E60 modelio ir gamybos metų. Todėl visada rekomenduojama pasitikrinti savo automobilio savininko vadovą, norint rasti tiksliausią informaciją.

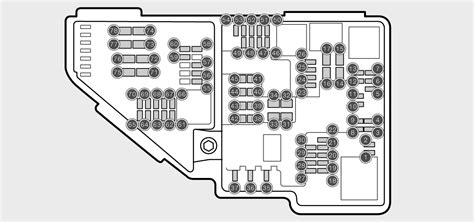

Išsami BMW E60 Saugiklių Schema ir Reikšmės
Kiekvienas saugiklis apsaugo tam tikrą elektros grandinę automobilyje. Norint nustatyti, kuris saugiklis yra atsakingas už tam tikrą funkciją, būtina naudotis saugiklių schema. Schemos dažniausiai būna pateiktos prie saugiklių dėžutės dangtelio arba automobilio savininko vadove.
Žemiau pateikiama pavyzdinė saugiklių lentelė. Atkreipkite dėmesį, kad ši lentelė yra tik pavyzdys ir gali skirtis nuo jūsų konkretaus modelio ir gamybos metų. Visada pasitikrinkite savo automobilio savininko vadovą.
| Saugiklio Numeris | Amperai (A) | Apsaugota Grandinė / Funkcija |
|---|---|---|
| 1 | 5 A | Centrinis Užraktas |
| 2 | 20 A | Elektra Valdomi Langai (Priekiniai) |
| 3 | 10 A | Dešinysis Priekinis Žibintas |
| 4 | 10 A | Kairysis Priekinis Žibintas |
| 5 | 15 A | Radijas |
| 6 | 25 A | Valytuvai |
| 7 | 30 A | Kondicionierius |
| 50 | 30 A | Žibintų plovimo siurblys |
| 51 | 5 A | Nenurodyta |
| 52 | 40 A | Aktyviosios pakabos kompresoriaus relė |
| 53 | 30 A | Elektrinės priekinės sėdynės |
| 54 | 40 A | Galinio lango aprasojimo priemonė |
| 55 | 40 A | Galinių durų atidarymo/uždarymo pavaros valdymo blokas |
| 56 | 5 A | Lietaus/saulės jutiklis |
| 57 | 5 A | Oro kondicionieriaus / šildytuvo ventiliatoriaus variklio valdymo blokas |
| 58 | 20 A | Galinio lango valytuvas |
| 59 | 5 A | Antenos signalo stiprintuvas |
| 60 | - | Nenurodyta |
| 61 | 7,5 A | Šaldytuvas, cigarečių degiklio saugiklis (iki 2005 m. 09 mėn.) |
| 62 | 30 A | Priekabos elektrinis valdymo blokas |
| 63 | 20 A | Papildomas šildytuvas |
| 64 | 15 A | Oro kondicionieriaus / šildytuvo ventiliatoriaus variklio valdymo blokas |
| 65 | - | Nenurodyta |
| 66 | 20 A | Elektrinis stoglangio valdymo blokas |
| 67 | 10 A | Nenurodyta |
| 68 | 5 A | Nenurodyta |
| 69 | 5 A | Parkavimo sistemos valdymo blokas |
| 70 | 10 A | Atstumas iki kliūčių jutiklio (adaptyvi pastovaus greičio palaikymo sistema) |
| 71 | 30 A | Daugiafunkcis jungiklis |
| 72 | 20 A | 8 cil. benzinas: kuro siurblio relė |
| 73 | 30 A | Po 2007 m. 09 mėn.: Garso išvesties stiprintuvas |
| 74 | 10 A | Nenurodyta |
| 75 | 10 A | Nenurodyta |
| 76 | 10 A | Nenurodyta |
| 77 | 10 A | Pagrindinis ekranas |
| 78 | 5 A | Nenurodyta |
| 79 | 10 A | Nenurodyta |
| 80 | 10 A | Nenurodyta |
| 81 | 7,5 A | Nenurodyta |
| 82 | 7,5 A | Padangų slėgio stebėjimo sistemos valdymo blokas |
| 83 | 30 A | Elektrinės priekinės sėdynės |
| 84 | 15 A | Nenurodyta |
| 85 | 7,5 A | Nenurodyta |
| 86 | 40 A | Vairo stiprintuvas |
| 87 | 20 A | Cigarečių degiklio saugiklis (po 2005 m. 09 mėn.) |
Daugiafunkcinių Valdymo Modulių Saugikliai
- Daugiafunkcis valdymo modulis 1 (už prietaisų skydelio): Atsakingas už centrinį užraktą, elektra valdomus langus, nuotolinio valdymo pultą (beraktę sistemą), paleidimo sistemą.
- Daugiafunkcis valdymo modulis 2 (už daiktadėžės): Apima akumuliatoriaus valdymo modulį.
- Daugiafunkcinis valdymo blokas 4 (8 cilindrų modeliai).
- Multimedijos valdymo modulis: Atsakingas už garso sistemą.
- Vožtuvų pakėlimo aukščio valdymo modulis (8 cilindrų modeliai).
Relių Išdėstymas ir Funkcijos
Relės, panašiai kaip ir saugikliai, yra svarbios elektros sistemos dalys. Jos naudojamos valdyti didesnės galios grandines su mažesne srove. Pavyzdžiui, relė gali būti naudojama įjungti starterį, kuris reikalauja didelės srovės, naudojant mažą srovę iš užvedimo spynos.
Relių išdėstymas BMW E60 taip pat gali skirtis priklausomai nuo modelio ir gamybos metų. Dažniausiai relės yra išdėstytos šalia saugiklių dėžučių, tiek pirštinių dėtuvėje, tiek bagažinėje, tiek variklio skyriuje.
Dažniausios Relių Funkcijos
- Valytuvo Relė: Valdo priekinio stiklo valytuvų veikimą.
- Kuro Siurblio Relė: Įjungia ir išjungia kuro siurblį.
- Starterio Relė: Įjungia starterį, kai pasukamas užvedimo raktelis.
- Žibintų Relė: Valdo priekinių ir galinių žibintų veikimą.
- Kondicionieriaus Relė: Įjungia kondicionieriaus kompresorių.
- Akumuliatoriaus srovės stebėjimo relė: Stebi akumuliatoriaus srovę.
Norint nustatyti konkrečios relės funkciją, reikėtų pasitikrinti automobilio savininko vadovą arba techninę dokumentaciją. Taip pat, ant pačios relės gali būti nurodyta jos funkcija arba schema.
Saugiklių dėžutės vieta ir schemos: BMW 5 serijos (E60/E61; 2003–2010)
Kaip Rasti ir Pakeisti Perdegusį Saugiklį
Perdegusio saugiklio nustatymas ir pakeitimas yra gana paprastas procesas, kurį gali atlikti daugelis automobilių savininkų. Atsarginiai saugikliai ir plastikiniai pincetai dažnai būna vairuotojo įrankių rinkinyje arba saugiklių dėžutėje. Štai žingsnis po žingsnio instrukcija:
- Nustatykite Problemą: Pirmiausia, nustatykite, kuri elektros funkcija neveikia. Pavyzdžiui, jei neveikia radijas, greičiausiai problema yra su radijo saugikliu.
- Raskite Saugiklių Dėžutę: Pagal savo automobilio modelį, suraskite saugiklių dėžutę (pirštinių dėtuvėje, bagažinėje arba variklio skyriuje).
- Patikrinkite Saugiklių Schemą: Atidarykite saugiklių dėžutės dangtelį ir pažiūrėkite į schemą, kad nustatytumėte, kuris saugiklis yra atsakingas už neveikiančią funkciją.
- Patikrinkite Saugiklį: Išimkite saugiklį pincetu. Apžiūrėkite saugiklį. Jei saugiklio viduje esanti vielutė yra nutrūkusi, saugiklis yra perdegęs.
- Pakeiskite Saugiklį: Įdėkite naują, tokios pačios amperų vertės saugiklį. Svarbu naudoti tinkamą amperų vertę, kad apsaugotumėte grandinę nuo perkrovos.
- Patikrinkite Funkciją: Įjunkite neveikiančią funkciją, kad įsitikintumėte, jog saugiklio pakeitimas išsprendė problemą.
Jei pakeitus saugiklį, jis vėl perdega, tai gali reikšti rimtesnę problemą elektros sistemoje. Tokiu atveju, rekomenduojama kreiptis į kvalifikuotą automobilių elektriką.
Saugiklių dėžutės vieta ir schemos: BMW 5 serijos (E60/E61; 2003–2010)
Dažniausios BMW E60 Elektros Problemų Priežastys ir Sprendimai
BMW E60, kaip ir bet kuris kitas automobilis, gali turėti tam tikrų tipinių elektros problemų. Štai keletas dažniausiai pasitaikančių problemų ir galimų sprendimų:
- Akumuliatoriaus Išsikrovimas: Dažna problema, ypač jei automobilis retai naudojamas. Patikrinkite akumuliatoriaus būklę ir įkrovimo sistemą. Taip pat, patikrinkite, ar nėra "vampyrinių" srovių, kurios iškrauna akumuliatorių net kai automobilis yra išjungtas.
- Žibintų Problemos: Perdegę žibintai, neveikiantys posūkių signalai arba prastas apšvietimas. Patikrinkite žibintų saugiklius ir lemputes. Jei problema išlieka, gali būti problemų su žibintų relėmis arba laidais.
- Centrinio Užrakto Problemos: Centrinis užraktas neveikia arba veikia netinkamai. Patikrinkite centrinio užrakto saugiklį ir relę. Taip pat, patikrinkite durų užraktų varikliukus.
- Elektra Valdomų Langų Problemos: Langai sunkiai atsidaro arba užsidaro, arba visai neveikia. Patikrinkite elektra valdomų langų saugiklius ir varikliukus.
- Radijo Problemos: Radijas neveikia arba prastai veikia. Patikrinkite radijo saugiklį ir antenos jungtį.
Svarbu atkreipti dėmesį, kad elektros problemos gali būti sudėtingos, ir jų diagnostika bei remontas gali reikalauti specialių žinių ir įrangos. Jei nesate tikri, kaip išspręsti problemą, geriau kreiptis į specialistą.
Svarbūs Patarimai ir Atsargumo Priemonės Dirbant su Elektros Sistema
Dirbant su automobilio elektros sistema, svarbu laikytis tam tikrų atsargumo priemonių, kad išvengtumėte sužalojimų ir sugadinimų:
- Atjunkite Akumuliatorių: Prieš atlikdami bet kokius darbus su elektros sistema, atjunkite neigiamą akumuliatoriaus gnybtą. Tai sumažins trumpojo jungimo riziką.
- Naudokite Tinkamus Įrankius: Naudokite tinkamus įrankius, skirtus darbui su elektra.
- Pasitikrinkite Savininko Vadovą: Visada pasitikrinkite savo automobilio savininko vadovą, norint rasti tikslią informaciją apie saugiklių ir relių išdėstymą bei funkcijas.
- Būkite Atsargūs Su Vandeniu: Venkite vandens patekimo ant elektros komponentų.
- Jei Abejojate, Kreipkitės Į Specialistą: Jei nesate tikri, kaip išspręsti problemą, geriau kreiptis į kvalifikuotą automobilių elektriką.
