Vienas iš dažniausiai aptariamų variklio komponentų yra starteris. Šis, nors ir gana nedidelis įrenginys, vaidina labai svarbų vaidmenį užvedimo sistemoje. Ypač automobiliuose su Start-Stop sistemomis, nepriekaištingas starterio darbas yra būtinas norint mažinti kuro sąnaudas bei sklandžiai judėti eisme.
Įvadas į Starterį: Svarbiausias Variklio Užvedimo Komponentas
Starteris (dar vadinamas vok. Anlasser) yra nuolatinės srovės elektros variklis, kurio pagrindinė funkcija - paruošti vidaus degimo variklį darbui. Jis suteikia pirminį impulsą, kad variklis pradėtų suktis ir įvyktų degimo procesas, palaikantis jo veikimą. Seniau automobilius tekdavo užvesti rankiniu būdu, naudojant specialią rankeną, tačiau elektros starterio išradimas, kurį pirmasis 1912 m. panaudojo Cadillac, revoliucionizavo automobilių naudojimą, padarydamas juos lengviau valdomais ir prieinamesniais.
Mūsų el. Vizualiai dar galima pasakyti, jog starteris - metalinis agregatas, prie kurio prijungtos elektros jungtys. Šiuolaikiniai starteriai yra sukurti taip, kad būtų lengvi, maži ir galingi, atitinkantys vis didėjančius automobilių gamintojų ir vartotojų lūkesčius. Mažesnis svoris tiesiogiai prisideda prie mažesnių degalų sąnaudų ir mažesnio CO2 išmetimo.
Starterio Konstrukcija ir Veikimo Principas
Starteris yra svarbus automobilio variklyje esančios užvedimo sistemos komponentas. Jo pareiga - inicijuoti degimą ir padėti varikliui pradėti dirbti pačiam. Energiją šis elektrinis varikliukas gauna iš akumuliatoriaus. Starteris, nors ir nedidelis, yra labai galingas. Šiame komponente rasite solenoidus (elektromagnetus - pritraukimo reles) bei krumpliaračius, smagračius ir daug kitų komponentų.
Automobilio starteris paprastai būna apatinėje variklio dalyje, netoli tos vietos, kur susijungia pats vidaus degimo variklis ir pavarų dėžė. Paprastai jį galima atpažinti, kaip į cilindrą panašią dėžutę, pritvirtintą prie variklio bloko. Daugumoje transporto priemonių prie starterio prieisite iš apačios, nors tiksli jo vieta gali skirtis priklausomai nuo transporto priemonės markės ir modelio. Starteris turi būti sujungtas su akumuliatoriumi ir likusia užvedimo sistema.
Pagrindiniai Veikimo Etapai
Starterio veikimo principas yra gana paprastas, tačiau efektyvus. Kai vairuotojas pasuka uždegimo raktelį arba paspaudžia starto mygtuką, į starterio valdymo bloką (arba tiesiogiai į starterio solenoidą) patenka elektros impulsas. Šis impulsas sukelia kelis pagrindinius veiksmus:
- Įjungiamas solenoidas (pritraukimo relė): Solenoidas veikia kaip elektromagnetas. Kai jis aktyvuojamas, jis perkelia mechaninį svirtelę, kuri stumia starterio krumpliaratį (vok. Einrückritzel) pirmyn.
- Krumpliaratis įsijungia į smagračio dantratį: Starterio krumpliaratis įsijungia į didesnį smagračio dantratį (vok. Schwungradzahnkranz), kuris yra tiesiogiai sujungtas su variklio alkūnine ašimi.
- Starterio variklis pradeda suktis: Tuo pačiu metu solenoidas uždaro pagrindinį elektros grandyną, leidžiant dideliam elektros srovės kiekiui iš akumuliatoriaus tekėti į starterio elektros variklį. Starterio variklis pradeda suktis dideliu greičiu.
- Variklio paleidimas: Sukdamasis starterio krumpliaratis suka smagratį, o tai verčia suktis alkūninę ašį ir visą variklį. Tai sukelia degalų ir oro mišinio suspaudimą ir uždegimą, kol variklis pradeda veikti savarankiškai.
- Atjungimas: Kai tik variklis pradeda veikti ir pasiekia pakankamai didelį apsisukimų dažnį, vairuotojas atleidžia uždegimo raktelį arba paleidžia starto mygtuką. Tai nutraukia srovės tiekimą į starterį ir solenoidas, veikiamas spyruoklės, atitraukia krumpliaratį atgal, atjungdamas jį nuo smagračio. Tai svarbu, kadangi variklio sukimosi greitis yra daug didesnis nei starterio ir nenukreiptas sukimas galėtų sugadinti starterį.

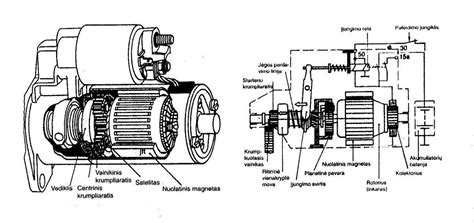

Pagrindinės Starterio Dalys
Šiuolaikinis starteris susideda iš keleto pagrindinių dalių, kurios kartu užtikrina jo veikimą:
- Starterio elektros variklis (vok. Startmotor): Tai pagrindinis komponentas, kuris paverčia elektros energiją mechanine. Jis gali būti su įprasta apvija arba su nuolatiniais magnetais (vok. Permanentmagneten), kurie leidžia sukurti kompaktiškesnius ir lengvesnius starterius.
- Pritraukimo relė / Solenoidas (vok. Magnetschalter): Šis elektromagnetinis jungiklis atlieka dvi pagrindines funkcijas: įjungia starterio variklį ir mechaniniu būdu išstumia krumpliaratį į smagračio dantratį. Bendeksas, solenoido pagalba sujungia starterį su smagračiu. Elektromagnetas, esantis starteryje, įsijungia ir išstumia į bendeksą (krumpliaratį).

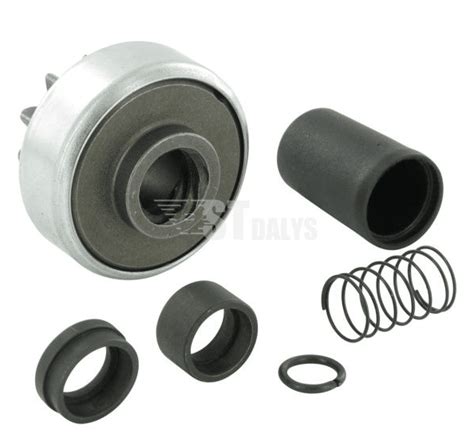

- Įeinamasis krumpliaratis (vok. Einrückritzel arba bendeksas): Tai mažas krumpliaratis, esantis starterio ašyje, kuris įsijungia į smagračio dantratį.
- Vienpusis guolis (vok. Rollenfreilauf arba Losrad): Tai svarbus komponentas, leidžiantis krumpliaračiui sukti tik viena kryptimi. Jis perduoda sukimo momentą iš starterio į smagratį, bet neleidžia varikliui sukti starterio, kai variklis jau veikia. Tai apsaugo starterį nuo sugadinimo.
- Planetinis reduktorius (vok. Planetengetriebe): Kai kuriuose starteriuose naudojamas planetinis reduktorius, kuris padidina starterio sukimo momento efektyvumą ir leidžia sukurti mažesnius bei lengvesnius variklius.
Starterių Tipai ir Technologijos
Skiriami keli pagrindiniai starterių tipai, atsižvelgiant į jų konstrukciją ir pritaikymą:
- Tiesioginiai starteriai (vok. Direktstarter): Šie starteriai turi tiesioginę pavarą be reduktoriaus. Jie yra paprastos konstrukcijos, tačiau didesni ir sunkesni.
- Redukciniai starteriai (vok. Reduktionsstarter): Naudojantys planetinį reduktorių, šie starteriai yra efektyvesni ir leidžia sukurti mažesnius bei lengvesnius įrenginius. Jie dažniausiai naudojami šiuolaikiniuose automobiliuose.
- Pneumatiniai starteriai (vok. Pneumatische Anlasser): Dažniausiai naudojami dideliuose transporto priemonėse (sunkvežimiuose, autobusuose) ir pramoninėse instaliacijose, kur naudojamas suspaustas oras varikliui paleisti. Tai saugiau aplinkose, kur gali kilti kibirkštys.
- Starteriai su nuolatiniais magnetais: Naujesnės kartos starteriai, kuriuose starterio variklio apvijos pakeistos stipriais nuolatiniais magnetais. Tai leidžia pasiekti didesnį efektyvumą ir mažesnius matmenis.
Start-Stop sistemos ir jų įtaka starteriui
Daugelis šiuolaikinių automobilių turi Start-Stop sistemas (vok. Start-Stopp-Systeme), skirtas taupyti degalus ir mažinti CO2 emisijas. Šiose sistemose variklis automatiškai išjungiamas, kai transporto priemonė sustoja (pvz., prie šviesoforo ar spūstyje), ir vėl paleidžiamas vairuotojui paspaudus akceleratoriaus pedalą.
Tokios sistemos kelia didesnius reikalavimus starteriui, nes jis turi būti pajėgus atlaikyti žymiai didesnį paleidimo ciklų skaičių nei įprastuose automobiliuose. Todėl Start-Stop sistemose naudojami specialiai tam pritaikyti, sustiprinti starteriai arba starterio-generatoriaus (vok. Starter-Generator) sistemos, kurios atlieka abi funkcijas - variklio paleidimą ir elektros energijos generavimą.
Starterio Pritraukimo Relė (Solenoidas): Principas ir Specifiniai Gedimai
Starterio pritraukimo relė (solenoidas) yra elektrinis transporto priemonės ar kitos įrangos komponentas, kuris gali būti pagrindinis agitatorius, skirtas paleisti elektrinį variklį ar vairuoti sistemą kitais būdais, taip toliau taupant įtampą. Tačiau po tam tikro laikotarpio pradinė relė gali sutrikti, todėl jūsų įrenginiui nepavyksta pradėti tinkamai. Sugedusių pradinių relių gedimų ar simptomų nustatymas gali padėti imtis veiksmų, kad būtų išvengta didesnės žalos.
Pritraukimo Relės Gedimų Simptomai ir Priežastys
Atpažinti, kad yra problemų su starteriu, nėra pernelyg sudėtinga, ypač jei susiję su pritraukimo rele. Jas pažinus galima iš karto ieškoti išeičių.
- Relė neveikia ir varikliui trūksta energijos: Pradinė relė neveikia, kai pasirodys pirmasis simptomas. Dažniausia priežastis yra ta, kad relė negali sujungti srovės, todėl varikliui paleisti nėra pakankamai energijos.
- Keistas triukšmas: Kai pradinės estafetės (relės) gedimai, įranga skleis keistą pradinį triukšmą, pvz., tik vienas spragtelėjimas.
- Perkrova dėl pažeistos relės: Jei pradinė relė yra pažeista, gali būti neįmanoma valdyti srovės, tekančios į variklį, paleidimo metu, todėl gali atsirasti perkrova.
- Akumuliatoriaus galios tiekimo problemos: Jei dėl pradinių relės gedimų, akumuliatoriaus galia nebus tinkamai tiekiama.
- Apsauginio įtaiso perkrova: Ilgalaikis pradinės relės ar blogo elektrinio kontakto veikimas gali sukelti ryšio perkrovos apsaugos įtaisą.
- Vidinės relės grandinės pažeidimai: Tai gali nutikti, jei perkraunama ar naudojama ilgą laiką atšiauriomis sąlygomis. Situacijos pavyzdys: sudegęs ar pakitęs relės korpuso spalvos.
- Spragtelėjimas, bet variklis nesisuka: Užvedimo metu girdimas tik vienas ar keli spragtelėjimai, bet starteris nesuka variklio. Po kelių bandymų automobilis gali užsivesti. Prietaisų skydelio lemputės užgesta ar pritemsta užvedimo metu. Tai gali reikšti sugedusią arba susidėvėjusią starterio relę, neveikiantį solenoidą ar vidinį starterio gedimą (dantračiai, šepetėliai ar apvijos gedimas). Taip pat gali būti netinkamai veikiantis uždegimo raktas ar starterio valdymo sistema.
Pritraukimo Relės Diagnostika ir Sprendimai
Sugedusių pradinių relių gedimų ar simptomų nustatymas gali padėti imtis veiksmų, kad būtų išvengta didesnės žalos.
- Relės sudegimo patikra: Nustatykite, ar relė sudegė, patikrinkite, ar ant relės korpuso yra sudegusių ar pakitusios spalvos ženklų.
- Dėvėjimosi patikra: Patikrinkite relę, kad įsitikintumėte, jog ji nėra dėvima ar pažeista.
- Perkrovos nustatymas: Norėdami patikrinti, ar nėra perkrovos, naudokite ampermetrą. Jei yra perkrovos, relė ir grandinė turi būti išbandyta.
- Akumuliatoriaus įtampos stebėjimas: Norėdami patikrinti akumuliatoriaus įtampą, naudokite multimetrą ir stebėkite, ar akumuliatoriaus lygis smarkiai sumažėja.
- Temperatūros patikra: Pradėdami šį įrenginį, palieskite relę, kad nustatytumėte temperatūrą.
- Kontaktų priežiūra: Reguliariai išbandykite kontaktoriaus kontaktus ir pašalinkite oksidus ar ėsdinančias medžiagas.
- Trumpo jungimo ir grandinės atvirumo patikra: Naudokite elektrinį matuoklį, kad patikrintumėte, ar relė naudojama trumpojo jungimo taškams ar atidarymo grandinės stulpeliams.
Jei patiriate pažeistos starterio relės problemą, nepamirškite diagnozuoti pagal aukščiau pateiktus simptomus ir imtis tinkamų sprendimų. Tai gali išvengti rimtesnių gedimų ir užtikrinti įprastą įrangos veikimą. Visų pirma, patikrinimą reikėtų pradėti nuo akumuliatoriaus, tačiau tikrasis kaltininkas greičiausiai bus netinkamai veikiantis elektromagnetas. Šiam įtraukiant šerdį ir tuo pat metu išstumiant sujungimo mechanizmą pastarojo krumpliaratis paliečia smagračio paviršių. Gedimo priežastimi gali būti elektros grandinės neuždarantys elektromagnetinio jungiklio kontaktai. Įtarimus galima patikrinti panaudojant bet kokias metalines detales ir atliekant trumpą jungimą. Jei po šio veiksmo starteris pradės veikti, tikrąja gedimo priežastimi greičiausiai galima laikyti susidėvėjusius šepetėlius.
Bendrieji Starterio Gedimai, Simptomai ir Diagnostika
Suprasti, kada starteris yra sugedęs, padeda atpažinti tam tikrus simptomus. Jei automobilis nepradeda veikti, tai ne visada reiškia, kad sugedo starteris; problema gali būti ir akumuliatoriuje ar kitose sistemose.
Dažniausios Gedimų Priežastys
- Išsikrovęs arba silpnas akumuliatorius: Nepakanka energijos starteriui sukti.
- Prastos elektros jungtys: Korozija ar atsilaisvinę laidų jungtys gali trukdyti tiekti reikiamą srovę.
- Nusidėvėjimas: Laikui bėgant, starterio vidiniai komponentai, pavyzdžiui, krumpliaračiai ir šepetėliai, gali susidėvėti.
- Strigusi arba pažeista krumpliaračio pavara: Gali sutrikti bendekso darbas.
- Sugedęs solenoidas (pritraukimo relė): Negali perduoti energijos starterio varikliui arba išstumti krumpliaračio.
- Sugedęs starterio variklis: Dėvėjimasis, perkaitimas ar vidiniai trumpieji jungimai.
- Užteršimas: Tepalas ar purvas, patekęs ant starterio (pvz., dėl nesandarumo ar pažeidimų starteris gali apsitepaluoti), gali sutrikdyti jo veikimą.
- Amžius ir natūralus dėvėjimasis.
Simptomai, rodantys starterio gedimą
Atpažinti, kad yra problemų su starteriu, nėra pernelyg sudėtinga. Jas pažinus galima iš karto ieškoti išeičių.
- Nėra jokio garso arba tik vienas spragtelėjimas, kai pasukamas raktelis.
- Pakartotiniai spragtelėjimai, bet variklis nesisuka.
- Lėtas variklio sukimas arba variklis sukasi sunkiai.
- Garsas, panašus į šlifavimą ar cypimą, kai variklis jau veikia.
- Dūmai ar degėsių kvapas iš starterio srities.
- Starteris sukasi, bet variklis nepradeda veikti (tai gali reikšti, kad krumpliaratis neįsijungia tinkamai arba yra susidėvėjęs).
- Suvartotas akumuliatorius: Sugedęs starteris gali greitai išsikrauti akumuliatorių.
Starteris Nesisuka arba Suka Per Silpnai
Simptomai: Pasukus užvedimo raktelį, starteris nereaguoja arba suka labai lėtai. Variklis sunkiai užsiveda arba visai nesiveda. Silpnai šviečia prietaisų skydelio lemputės užvedimo metu. Girdimas lėtas arba netolygus starterio sukimasis.
Gedimo priežastys:
- Akumuliatorius gali būti nusilpęs, nepakankamai įkrautas arba visiškai išsikrovęs. Šaltuoju sezonu itin svarbu užtikrinti pakankamai didelę startinę srovę.
- Korozija ant akumuliatoriaus gnybtų ar laidų sujungimų.
- Elektros grandinės problemos - nusidėvėję ar laisvi laidai, blogi kontaktai.
- Mechaninis starterio susidėvėjimas (pvz., guolių ar dantračių nusidėvėjimas).
- Sugedęs generatorius, dėl kurio akumuliatorius neįkraunamas tinkamai.
- Sugedęs ar susidėvėjęs starterio varikliukas.
- Sugedę ar užstrigę starterio vidiniai komponentai (pvz., guoliai ar dantračiai).
Starteris Sukasi, bet Variklis Neužsiveda
Gali nutikti ir taip, kad aiškiai girdimas veikiantis starteris visgi neprasuka alkūninio veleno. Sukant užvedimo raktelį gali būti girdimas starterio veikimui būdingas garsas, tačiau jei neužtikrinamas pakankamai didelis sukimo momentas arba jo perdavimui reikalingas kontaktinis paviršius, variklis nesisuks.
Galimos priežastys:
- Sujungimas gali neįvykti ir dėl pažeistos šakutės.
- Kiek rečiau genda krumpliaratį aktyvuojanti vienos krypties sankaba, tačiau ji taip pat svarbi užtikrinant susijungimą.
- Ekstremalus, tačiau kartais visgi pasitaikantis gedimas - pačių krumplių pažeidimai.
Variklis užsivedęs, o starteris toliau veikia
Užvedus variklį ir grąžinus raktelį į antrąją padėtį kartais gali nutikti taip, kad starteris ir toliau veiks. Šį gedimą nebūtinai lemia pati spynelė.
Galimos priežastys:
- Gali nutikti ir taip, kad sujungimo mechanizmas įstrigs smagračio vainiko krumpliuose.
- Atskiras atvejais sujungimui mechanizmui sugrįžti į pradinę padėtį gali trukdyti pažeista įvorė.
- Be to, reikėtų atkreipti dėmesį ir į elektromagneto kontaktus.
Priežiūra ir Remontas
Tinkamai diagnozuoti starterio problemą yra labai svarbu. Dažnai pradedama nuo akumuliatoriaus patikrinimo, nes tai yra dažniausia paleidimo problemų priežastis. Pakanka paprasčiausio multimetro, kuriuo naudodamiesi galite patikrinti akumuliatoriaus įtampą. Jei šis rodiklis atitinka rekomenduojamas normas, toliau gali pereiti prie laidų ar starterio. Jei ne - gali prireikti akumuliatoriaus keitimo.
Naudojami specialūs testeriai, kad būtų galima nustatyti akumuliatoriaus būklę ir jo gebėjimą tiekti reikiamą srovę. Toliau tikrinamos elektros jungtys ir laidai, naudojant multimetrą, siekiant nustatyti įtampos kritimus ar pertraukas grandinėje. Kartais starteris gali būti išimtas ir patikrintas specialiose stendose (vok. Starter-Bench-Test), kur galima tiksliai nustatyti jo veikimo parametrus.
Kaip suremontuoti
- Akumuliatoriaus patikra ir priežiūra: Patikrinkite akumuliatorių - jei įtampa mažesnė nei 12,6V, jį reikėtų įkrauti arba pakeisti. Nuvalykite akumuliatoriaus gnybtus ir patikrinkite laidus - jei pastebėsite oksidaciją ar laisvus sujungimus, juos sutvarkykite.
- Starterio relės patikra: Patikrinkite starterio relę - jei ji neveikia, ją reikėtų pakeisti. Jei relė veikia, bet starteris nereaguoja, gali būti užstrigęs solenoidas - pabandykite lengvai trinktelėti starterį plaktuku, kad jis atsikabintų.
- Starterio perrinkimas ar keitimas: Jei starteris stringa, jį gali tekti išimti ir perrinkti - reikėtų patikrinti dantračius, guolius ir valymo mechanizmą. Jei starteris stipriai susidėvėjęs, geriausia jį pakeisti nauju arba restauruotu. Procesas paprastai prasideda nuo senojo starterio išėmimo, elektros jungčių atjungimo. Iki to dar gali reikėti nuimti apsaugas arba atsukti kitas dalis, kad prieitumėte prie paties starterio.
Patarimai, kaip pailginti starterio tarnavimo laiką
Gamintojai nenurodo, kiek kilometrų galima nuvažiuoti su originaliu starteriu. Kiekviename automobilyje, starterio tarnavimo laikas gali labai skirtis. Nors starteriai gali gesti dėl amžiaus ir nusidėvėjimo, gal net dažniau problemų atsiranda dėl elektros sistemos bėdų.
- Sumažinkite trumpų kelionių skaičių: Dažnas variklio užvedinėjimas trumpoms kelionėms gali pernelyg smarkiai apkrauti starterį.
- Rūpinkitės akumuliatoriumi: Įsitikinkite, kad akumuliatorius yra geros būklės.
- Išjunkite papildomus prietaisus prieš užvedant: Jei starteris nėra visiškai naujas, prieš sukdami raktelį ar spausdami mygtuką, dėl profilaktikos galite išjungti elektrinę įrangą - radiją, oro kondicionierių, žibintus ir kita.
- Priežiūra pagal grafiką: Laiku atlikus diagnostiką ir pašalinus nedidelius defektus, galima išvengti didesnių problemų ir išlaidų. Taip pat būtent žiemą labiausiai atsiskleidžia blogas dalies vairuotojų įprotis keisti alyvą rečiau nei rekomenduoja gamintojas.
- Įsiklausykite į įspėjamuosius ženklus: Atkreipkite dėmesį į bet kokius neįprastus garsus ar sunkumus užvedant transporto priemonę. Nesistenkite visada, bet kokia kaina užvesti variklį. Pastebėjus pirmuosius gedimo požymius reikėtų kreiptis į specialistus.
Nors savarankiškas keitimas turi potencialo padėti šiek tiek sumažinti išlaidas, svarbu apsvarstyti, ar turite reikiamų žinių, įrankių ir vietos. Jei patys nežinote, kaip tinkamai diagnozuoti gedimą, visada galima kreiptis į autoservisą, kur specialistai tiksliai nustatys problemą ir pasiūlys tinkamiausią sprendimą.
