BMW E36 modelio serija, gaminama nuo 1990 iki 2000 metų, pelnė populiarumą dėl savo vairavimo savybių, patikimumo ir prieinamos kainos. Tačiau, kaip ir daugelis senesnių automobilių, E36 turi tam tikrų konstruktyvinių ypatumų, kurie laikui bėgant gali sukelti problemas. Viena iš dažniausiai pasitaikančių ir rimtų problemų yra galinio tilto (subframe) tvirtinimo taškų pažeidimai, ypač suplyšusios kėbulo skardos aplink tvirtinimo vietas. Ši problema yra gerai žinoma E36 bendruomenėje ir reikalauja specifinių sprendimų, tokių kaip sustiprinimo plokštelės.
Problemos Esmė ir Priežastys

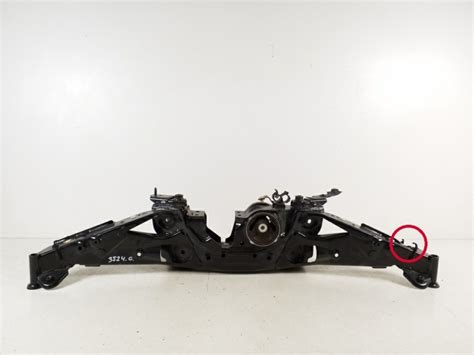

Galinio tilto tvirtinimo taškų pažeidimai yra konstrukcinis silpnumas BMW E36 kėbule, pasireiškiantis metalo nuovargiu ir įtrūkimais aplink keturis galinio tilto tvirtinimo varžtus. Ši problema dažniausiai pasireiškia sportiškai važinėjančiuose automobiliuose, modifikuotuose, su standesne važiuokle ar didesne galia.
Kodėl atsiranda pažeidimai?
- Dinaminės apkrovos: Greitėjimai, staigūs stabdymai, posūkiai ir perjungimai sukuria dideles apkrovas galiniam tiltui, kuris per tvirtinimo taškus perduoda šias jėgas kėbului.
- Metalo nuovargis: Ilgainiui pasikartojančios apkrovos sukelia metalo nuovargį, dėl kurio kėbulo skarda pradeda trūkinėti.
- Standesnė važiuoklė: Įdiegus sportinę pakabą (standesnes spyruokles ir amortizatorius), smūgiai ir vibracijos yra mažiau sugeriamos, todėl daugiau jėgų perduodama tiesiogiai kėbulo tvirtinimo taškams.
- Korozija: Rūdys gali silpninti metalo struktūrą aplink tvirtinimo taškus, pagreitindamos įtrūkimų atsiradimą.
Simptomai ir Diagnostika
Nors problema dažnai būna paslėpta, yra tam tikrų simptomų, kurie gali rodyti galimus pažeidimus:
- Nepagrįstas triukšmas iš galinės dalies: Girdimi bildesiai, traškesiai ar spragtelėjimai, ypač važiuojant nelygiais keliais ar greitėjant/stabdant.
- Pablogėjęs valdymas: Automobilis gali jaustis nestabilus, ypač posūkiuose, arba galinė dalis atrodo „plaukiojanti“.
- Padidėjusi vibracija: Galinėje dalyje gali atsirasti neįprastų vibracijų.
- Vizualiniai įtrūkimai: Sunkiausias atvejis yra matomi įtrūkimai kėbulo skardoje aplink tilto tvirtinimo vietas, dažnai po galine sėdyne ar bagažinės dugne.
Tiksliausiai problemą galima diagnozuoti vizualiai apžiūrint tvirtinimo taškus. Tam dažnai reikia nuimti galinį tiltą arba bent jau atidžiai patikrinti vietas iš po automobilio, taip pat pakėlus galines sėdynes ir apdailą bagažinėje.
Sustiprinimo Plokštelių Paskirtis ir Tipai
Galinio tilto tvirtinimo plokštelės (angl. subframe reinforcement plates) yra specialiai pagamintos metalinės detalės, skirtos sustiprinti kėbulo tvirtinimo taškus, prie kurių jungiasi galinis tiltas. Jų pagrindinė paskirtis - paskirstyti apkrovą didesniame plote ir užkirsti kelią naujų įtrūkimų atsiradimui arba esamų plitimui.
Plokštelių tipai ir medžiagos
- Medžiaga: Dažniausiai gaminamos iš aukštos kokybės plieno, pavyzdžiui, nerūdijančio plieno arba anglinio plieno, kurio storis svyruoja nuo 2 iki 4 mm.
- Konstrukcija: Plokštelės yra tiksliai lazeriu pjaunamos, kad atitiktų E36 kėbulo formas ir tvirtinimo skyles. Komplektą paprastai sudaro keturios plokštelės - dvi viršutinės (montuojamos bagažinės dugne arba po galine sėdyne) ir dvi apatinės (montuojamos iš po automobilio).
- Paskirtis: Viršutinės plokštelės sustiprina kėbulo viršutinę dalį, o apatinės - apatinę dalį, ten kur tvirtinasi galinis tiltas. Kai kurie komplektai gali apimti ir reduktoriaus tvirtinimo taškų sustiprinimą, kadangi tai taip pat yra dideles apkrovas patirianti vieta.
Montavimo Procesas
Sustiprinimo plokštelių montavimas yra sudėtingas procesas, reikalaujantis specifinių įgūdžių ir įrankių. Prieš pradedant darbus, rekomenduojama įvertinti esamų pažeidimų mastą.
Pagrindiniai montavimo etapai:
- Galinio tilto nuėmimas: Norint pasiekti visas tvirtinimo vietas, būtina nuimti galinį tiltą, reduktorių, pusašius ir dalį išmetimo sistemos.
- Kėbulo paruošimas:
- Jei yra įtrūkimų, jie turi būti kruopščiai išvalyti ir suvirinti. Svarbu, kad suvirinimas būtų atliktas kokybiškai, užtikrinant maksimalų tvirtumą.
- Pažeistos ar surūdijusios vietos turi būti išpjautos ir pakeistos nauju metalu, jei reikia.
- Paviršiai turi būti nuvalyti nuo rūdžių, dažų ir nešvarumų.
- Plokštelių pritaikymas ir virinimas:
- Sustiprinimo plokštelės yra pritaikomos prie kėbulo paviršiaus ir privaloma pritaikyti prie skylių vietos, per kurias tvirtinasi tiltas.
- Plokštelės privirinamos prie kėbulo. Dažniausiai naudojamas taškinis arba ištisinis suvirinimas, priklausomai nuo konkretaus gamintojo rekomendacijų ir montuotojo patirties.
- Antikorozinė apsauga: Po suvirinimo būtina kruopščiai nušlifuoti siūles ir padengti visas vietas gruntu bei antikorozine danga, kad būtų išvengta rūdžių atsiradimo. Taip pat rekomenduojama padengti viršutines plokšteles specialia garsą izoliuojančia ir apsaugančia danga.
- Galinio tilto montavimas atgal: Sumontuoti galinį tiltą, reduktorių ir kitas dalis. Svarbu naudoti naujus varžtus ir veržles, kad būtų užtikrintas maksimalus tvirtumas.
Dėl proceso sudėtingumo ir reikalingos suvirinimo patirties, šį darbą rekomenduojama patikėti profesionaliam servisui, turinčiam patirties su BMW E36 modeliais ir kėbulo darbais.
Kaip sumontuoti E36/E46 galinių išilginių svirčių įvores | MONTAVIMO INSTRUKCIJOS
Prevencija ir Priežiūra
Net jei jūsų BMW E36 dar neturi galinio tilto tvirtinimo taškų pažeidimų, profilaktika gali padėti išvengti problemų ateityje.
Reguliarūs patikrinimai
- Reguliariai tikrinkite kėbulo tvirtinimo taškus, ypač jei automobilis yra eksploatuojamas sportiškai.
- Atkreipkite dėmesį į galinės dalies triukšmus ar valdymą.
Kitos prevencinės priemonės
- Stipresnės tilto įvorės: Pakeitus originalias gumines tilto įvores į poliuretanines ar kitas standesnes, galima pagerinti valdymą, tačiau tai taip pat padidina apkrovą kėbulo tvirtinimo taškams, todėl sustiprinimo plokštelės tampa dar labiau rekomenduojamos.
- Reduktoriaus tvirtinimo sustiprinimas: Reduktoriaus tvirtinimo taškai taip pat gali patirti dideles apkrovas ir yra linkę trūkinėti, todėl rekomenduojama ir juos sustiprinti.
- Antikorozinė apsauga: Reguliari kėbulo antikorozinė apsauga gali padėti išsaugoti metalo vientisumą ir atidėti pažeidimų atsiradimą.
BMW E36 galinio tilto tvirtinimo plokštelės yra svarbi investicija į automobilio ilgaamžiškumą ir saugumą, ypač tiems, kurie vertina šio modelio vairavimo malonumą ir nori jį išsaugoti kuo ilgiau.
