Generatorius yra viena iš pagrindinių automobilio elektros sistemos dalių, atsakinga už akumuliatoriaus įkrovimą ir elektros energijos tiekimą visiems transporto priemonės elektriniams komponentams varikliui veikiant. Jei jūsų BMW 320d (100kW versija) pradėjo rodyti įspėjamuosius akumuliatoriaus arba elektros sistemos gedimo signalus, gali prireikti patikrinti arba pakeisti generatorių. Šioje išsamioje instrukcijoje aprašoma, kaip saugiai ir efektyviai nuimti generatorių.
Svarbu: saugumo priemonės ir įrankiai
Prieš pradedant bet kokius darbus su automobilio elektros sistema, būtina imtis atitinkamų saugumo priemonių, kad būtų išvengta sužalojimų ir automobilio sugadinimo. Taip pat pasiruoškite visus reikalingus įrankius.
Saugumo priemonės
- Visada atjunkite akumuliatoriaus neigiamą gnybtą prieš pradedant bet kokius darbus su elektros sistema. Tai sumažins trumpojo jungimo riziką.
- Naudokite apsaugines pirštines ir akinius.
- Įsitikinkite, kad variklis yra visiškai atvėsęs, kad išvengtumėte nudegimų.
- Dirbkite gerai apšviestoje ir vėdinamoje vietoje.

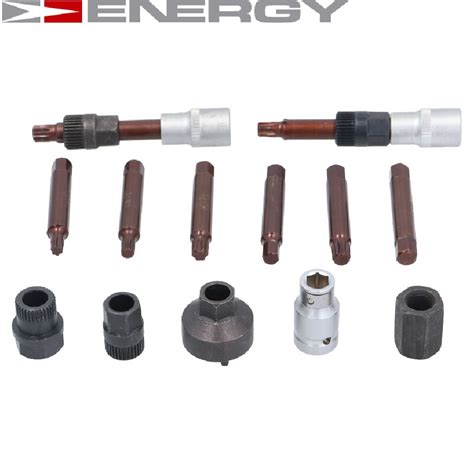

Reikalingi įrankiai
- Raktų rinkinys (veržliarakčiai, galvutės, ypač 10mm, 13mm, 16mm, 17mm)
- Torx raktų rinkinys
- Replės
- Atsuktuvų rinkinys (plokšti ir kryžminiai)
- Įtempimo diržo nuėmimo įrankis arba ilga svirtis/raktas
- Šepetys metalui ir valiklis (elektros jungtims)
- Ugnies gesintuvas (dėl atsargumo)
Pasiruošimas generatoriaus nuėmimui
Tinkamas pasiruošimas yra raktas į sklandų ir efektyvų generatoriaus nuėmimo procesą.
Akumuliatoriaus atjungimas
Pirmiausia suraskite automobilio akumuliatorių (BMW 320d modeliuose jis dažnai yra bagažinėje). Naudodami 10mm raktą, atjunkite neigiamą (-) gnybtą, tada atjunkite ir teigiamą (+) gnybtą. Atjungtus gnybtus apvyniokite izoliacine juosta arba padėkite atokiau, kad išvengtumėte atsitiktinio kontakto.
Prieigos užtikrinimas
Norint pasiekti generatorių BMW 320d, gali prireikti nuimti keletą komponentų, kurie užstoja prieigą. Tai gali apimti:
- Variklio apsauginį dangtį.
- Oro filtro korpusą ir oro įsiurbimo kanalus.
- Kai kuriuos aušinimo sistemos komponentus arba jų laikiklius (priklausomai nuo modelio ir variklio versijos).
- Variklio apačioje esančią dugno apsaugą.
Atidžiai atjunkite laidus ir žarnas, jei to reikia, prisimindami jų tvirtinimo vietas. Galbūt prireiks atjungti ir interkulerio vamzdį, kad būtų geriau matyti.
Generatoriaus nuėmimo eiga
Atlikus pasiruošiamuosius darbus, galima pradėti generatoriaus demontavimą.

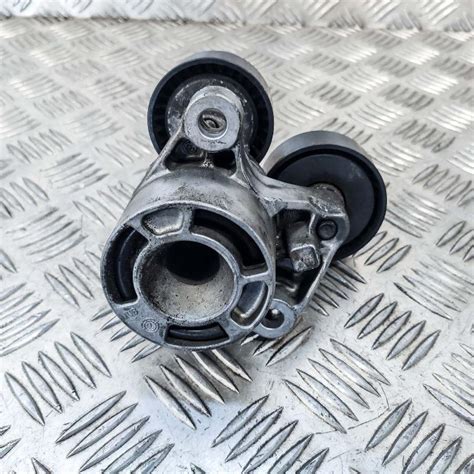

Diržo nuėmimas
Generatorius yra varomas daugiakanaliu (serpentino) diržu. Norėdami nuimti diržą:
- Raskite diržo įtempimo mechanizmą (įtempėją).
- Naudodami tinkamą raktą ar specialų įrankį (dažnai 16mm ar 17mm raktą su ilga rankena), pasukite įtempėją pagal laikrodžio rodyklę (arba prieš, priklausomai nuo konstrukcijos), kad atlaisvintumėte diržo įtempimą.
- Laikydami įtempėją atlaisvintą, atsargiai nuimkite diržą nuo generatoriaus skriemulio ir kitų skriemulių.
- Atsargiai atleiskite įtempėją.
Elektros jungčių atjungimas
Prie generatoriaus yra prijungti du pagrindiniai elektros laidai:
- Storasis pliuso laidas (+): Prieš atjungdami šį laidą, atjunkite akumuliatorių, kaip nurodyta aukščiau. Atsukite veržlę (dažnai 13mm) ir nuimkite laidą.
- Kelių kontaktų jungtis: Tai yra valdymo laidas, atsakingas už generatoriaus reguliavimą ir informacijos perdavimą borto kompiuteriui. Atsargiai atjunkite šią jungtį (dažniausiai ji turi fiksatorių, kurį reikia paspausti).
Atjungę laidus, patikrinkite, ar jie nėra pažeisti ar korozijos paveikti.
Generatoriaus tvirtinimo varžtų atsukimas
Generatorius prie variklio bloko arba jo laikiklio yra tvirtinamas keliais varžtais (dažniausiai 2-3). Suraskite šiuos varžtus ir atsargiai juos atsukite. Gali prireikti skirtingų dydžių raktų ir prailgintuvų, priklausomai nuo varžtų vietos. Saugokite, kad varžtai nenukristų į variklio skyrių.
Generatoriaus išėmimas
Atsukus visus varžtus ir atjungus laidus, generatorius turėtų būti laisvas. Atsargiai jį išimkite iš montavimo vietos. Kartais reikia šiek tiek jėgos jį išjudinti, nes gali būti įstrigęs dėl purvo ar korozijos. Pasirūpinkite, kad išimant generatorių nebūtų pažeisti aplinkiniai laidai ar žarnos.
Generatoriaus montavimas ir patikrinimas

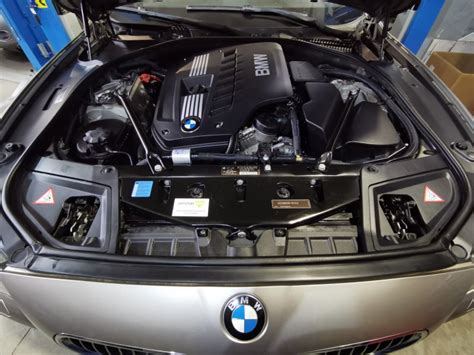

Montavimas
Naujo generatoriaus montavimas atliekamas atvirkštine nuėmimo eiga:
- Įdėkite naują generatorių į montavimo vietą.
- Įsukite ir priveržkite tvirtinimo varžtus, užtikrindami, kad jie būtų priveržti rekomenduojamu sukimo momentu (jei turite gamintojo specifikacijas).
- Prijunkite elektros jungtis: pirmiausia daugiafunkcinę jungtį, tada storąjį pliuso laidą (+).
- Uždėkite daugiakanalį diržą ant visų skriemulių, įskaitant generatoriaus. Pasukite įtempėją, kad atlaisvintumėte įtempimą, ir uždėkite diržą. Įsitikinkite, kad diržas tinkamai sėdi ant visų skriemulių.
- Sumontuokite visus anksčiau nuimtus komponentus (oro filtro korpusą, vamzdžius, dangčius).
- Prijunkite akumuliatoriaus teigiamą (+) gnybtą, tada neigiamą (-) gnybtą.
Sistemos patikrinimas
Prijungę akumuliatorių ir įsitikinę, kad viskas tinkamai sumontuota, užveskite variklį ir stebėkite prietaisų skydelį. Įspėjamasis akumuliatoriaus simbolis turėtų užgesti. Multimetru patikrinkite įkrovimo įtampą prie akumuliatoriaus gnybtų; ji turėtų būti apie 13.8-14.4 V. Jei įkrovimo įtampa yra per maža, per didelė arba dega įspėjamoji lemputė, patikrinkite visus jungtis ir varžtus.
