Automobilių kelių projektavimas yra sudėtingas inžinerinis procesas, reikalaujantis gilių žinių, tikslumo ir atitikties galiojantiems standartams bei teisiniams reikalavimams. Ši sritis apima ne tik pačių kelių, bet ir susijusios transporto infrastruktūros elementų, tokių kaip įvažiavimai ir vidaus keliai, kūrimą.
Įvadas ir bendrieji reikalavimai
Projektavimo paslaugos
Projektavimo paslaugos apima platų spektrą darbų, susijusių su kelių infrastruktūra. Projektuojami įvairūs įvažiavimai nuo esamų kelių į sklypus tiek per privačią, tiek per servituto ar valstybinę žemę. Taip pat projektuojami įvairių dangų vidaus keliai privačiuose sklypuose, kurie atitinka Lietuvos Respublikos įstatymus.
Projektavimo proceso pradžia: dokumentacija ir sąlygos
Susisiekimo komunikacijų sąlygų gavimas
Prieš pradedant projektavimo darbus, būtina gauti susisiekimo komunikacijų sąlygas. Jas galima gauti iš savivaldybės, kurioje yra jūsų sklypas, prie kurio reikalingas privažiavimas ar įvažiavimas nuo esamo kelio.
Būtini dokumentai ir leidimai
Tam, kad savivaldybė išduotų šias sąlygas, reikia parašyti prašymą (kurį rasite pačioje savivaldybėje arba jos internetinėje svetainėje), pridėti šiuos dokumentus:
- Nekilnojamojo turto registro centrinio duomenų banko išrašą (sklypo, prie kurio norima privažiuoti)
- Sklypo planą
- Detalųjį planą / formavimo ir pertvarkymo projektą / kaimo plėtros projektą
- Teritorijų planavimo registracijos išrašą
- Įsakymą
Sąlygų turinys ir projekto derinimas
Išduotose sąlygose nurodoma, nuo kurio esamo kelio privaloma jungtis, pateikiami nuovažų ir kelio reikalavimai, nurodomos institucijos, su kuriomis privaloma suderinti projektą, bei įstatymai, kuriais privaloma vadovautis.
Baigto projekto popierinė kopija visuomet pateikiama užsakovui su elektronine laikmena. Pagal Lietuvos Respublikos įstatymus originalas archyvuojamas trejus metus. Jeigu kyla neaiškumų dėl sąlygų gavimo ar projekto derinimo, rekomenduojama kreiptis į specialistus, kurie gali suteikti pagalbą.
Techniniai automobilių kelių projektavimo etapai
Kelio techninių rodiklių nustatymas
Eismo intensyvumo skaičiavimas ir kelio kategorijos parinkimas
Vienas iš pagrindinių projektavimo etapų yra projektuojamo kelio kategorijos nustatymas. Šiam tikslui atliekami eismo intensyvumo skaičiavimai:
- Paros eismo intensyvumo skaičiavimas
- Vidutinio savaitės paros eismo intensyvumo skaičiavimas
- Vidutinio metinio paros eismo intensyvumo skaičiavimas
- Projektinio vidutinio metinio paros eismo intensyvumo nustatymas
Kelio trasos projektavimas
Trasos variantų parinkimas
Nustatant kelio trasą, tarp nurodytų punktų (pvz., A ir B) būtina parinkti kelis trasos variantus ir išrinkti geriausią, pagal kurią bus atliekamas tolesnis kelio projektavimas. Šis procesas apima kelio trasos elementų skaičiavimą.

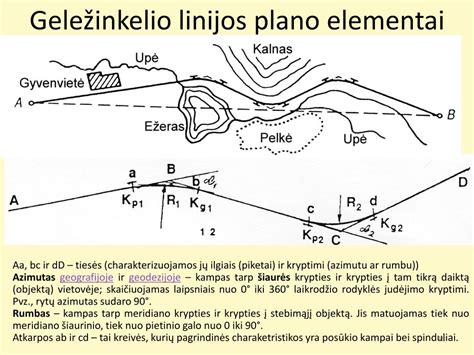

Horizontaliųjų kreivių elementų skaičiavimas
Trasos projektavimas apima detalius skaičiavimus, susijusius su kelio geometriniais elementais:
Tiesių ilgiai, rumbai ir posūkio kampai
Apskaičiuojami kelio trasos tiesių ilgiai, rumbai ir posūkio kampai.
Klotoidės ir pereinamosios kreivės
Parinkus kreivių spindulius, apskaičiuojamas klotoidės parametras ir ilgis, taip pat pereinamųjų kreivių kampai.
Apskritiminės kreivės
Nustatomas apskritiminės kreivės kampas, ilgis ir postūmis.
Tangentės ir bisektrisės
Apskaičiuojamos horizontalių kreivių tangentės, bisektrisės, tangentės pailgėjimas bei bendros tangentės ilgis.
Taip pat atliekamas visos kreivės ilgio ir priemato nustatymas bei kelio trasos patikrinimas.
Kelio išilginio profilio projektavimas
Išilginis kelio profilis - tai kelio ašies projekcija vertikaliojoje plokštumoje. Šis profilis apibūdinamas projektine linija, kuri rodo būsimo kelio padėtį žemės paviršiaus atžvilgiu.
Išilginio profilio apibrėžimas ir projektavimo principai
Naudojant „AutoCADCivil 3D“ programą ir turint esamą žemės paviršių, projektuojamas išilginis kelio trasos profilis.
Nuolydžiai ir vertikaliosios kreivės
Vadovaujantis KTR 1.01:2008 „Automobilių keliai“, atsižvelgiant į projektinį greitį, nustatoma, kad didžiausias galimas išilginis nuolydis yra 5,0 %, o mažiausias - ≥ 0,3 % (jei leidžia reljefo sąlygos).
Mažiausias išgaubtos vertikaliosios kreivės spindulys esant dviejų eismo krypčių važiuojamajai daliai yra 6000 m, o mažiausias įgaubtos vertikaliosios kreivės spindulys esant dviejų eismo krypčių važiuojamajai daliai - 3000 m.
Gruntų ir drėgmės poveikio valdymas
Vietovėse, kur slūgso F2 jautrio šalčiui gruntai, projektinė linija pakeliama apie 1,5 m nuo žemės paviršiaus, siekiant išvengti drėgmės kelio konstrukcijoje.
Vizualinio vientisumo užtikrinimas
Atsižvelgiama į tai, kad plano kreivės pradžia nesutaptų su išilginio profilio kreivės pradžia ar pabaiga, ir taip nesusidarytų kelio „prasmegimo“ įspūdis, užtikrinant vizualinį ir konstrukcinį vientisumą.
Kiti svarbūs projektavimo aspektai
- Kelio sustojimo ir lenkimo matomumas: būtina užtikrinti pakankamą matomumą saugiam eismui.
- Viražo atlankos skaičiavimas: svarbus posūkių stabilumui.
- Krovininio eismo rodiklio skaičiavimas: naudojamas kelio apkrovai įvertinti.
- Kelio dangos konstrukcijos parinkimas: apima projektinės apkrovos nustatymą ir pačios dangos konstrukcijos parinkimą, siekiant ilgaamžiškumo ir atsparumo.
Išsamus kelių tiesimo proceso vadovas žingsnis po žingsnio
Projekto dokumentavimas
Kiekvienas kelio projektas privalo būti tinkamai dokumentuotas. Tai apima įvairius žiniaraščius, techninių ekonominių rodiklių lentelę, literatūros sąrašą, kursinio projekto užduotį ir išsamų aiškinamąjį raštą. Šie dokumentai užtikrina projekto skaidrumą, atsekamumą ir atitiktį visiems norminiams reikalavimams.
