Šiame straipsnyje aptariami automobilių kelių dangos konstrukcijos sluoksnių storio nustatymo metodai, skirti atlikti kontrolinius bandymus, apmatuoti ir priimti atliktus darbus. Metodiniai nurodymai taikomi atliekant darbus valstybinės reikšmės keliuose. Sluoksnio storis yra atstumas tarp dviejų sluoksnį ribojančių paviršių.

Norminiai dokumentai ir taisyklės

Svarbu atkreipti dėmesį į šiuos dokumentus ir standartus, reglamentuojančius sluoksnių storio nustatymą:

  • Automobilių kelių dangos konstrukcijos asfalto sluoksnių įrengimo taisyklės ĮT ASFALTAS 08
  • Automobilių kelių asfalto dangų priežiūrai skirtų medžiagų ir medžiagų mišinių panaudojimo ir jų sluoksnių įrengimo taisyklės ĮT APM 10
  • LST EN 12697-27 „Bituminiai mišiniai. Karštojo asfalto mišinio bandymo metodai. 27 dalis. Sluoksnio storio nustatymas“
  • LST EN 12697-36 „Bituminiai mišiniai. Karštojo asfalto mišinio bandymo metodai. 36 dalis. Sluoksnio storio nustatymas“
  • LST EN 13863-1 „Betoninės kelio dangos. 1 dalis. Sluoksnio storio nustatymas“
  • LST EN 13863-3 „Betoninės kelio dangos. 3 dalis. Sluoksnio storio nustatymas“

Metodai sluoksnių storiui nustatyti

Sūkurinės srovės metodas

Matuojant šiuo metodu sluoksnio arba kelių sluoksnių storis nustatomas virš elektrai laidaus nemagnetinio priešingo poliaus, panaudojant sūkurines sroves. Matavimams įtaką daro elektromagnetinės medžiagų savybės (ypač mineralinių medžiagų), todėl matavimo prietaisai turi būti atitinkamai sureguliuoti.

Matavimo zondas sužadina aukšto dažnio kintamą elektrinį lauką, kuris priešingame poliuje sukuria sūkurines sroves. Šios sūkurinės srovės susilpnina matavimo zondo lauką.

Sūkurinės srovės susidarymo schema

Kalibravimas ir funkcinis patikrinimas

Matavimo prietaisą reikia kalibruoti prieš pirmąjį panaudojimą ir vėliau - vieną kartą per metus. Po remonto ir kitų techninių pakeitimų būtina kalibruoti papildomai. Kiekvieną dieną prieš pirmuosius matavimus, pagal gamintojo nurodymus, reikia patikrinti, kaip veikia matavimo prietaisas (reflektorius - lenta - distancinis žiedas arba kontrolinis skydas).

Taip pat reikia atlikti funkcinį bandymą daugiau nei 20 cm atstumu virš sluoksnio, kurį norima pamatuoti. Tai atliekama ant tokį atstumą atitinkančio daikto (pvz., metalo neturinčio transportavimo dėklo). Skirtumas tarp išmatuotos storio vertės ir daikto storio vertės negali būti didesnis negu 1,0 mm.

Priešingų polių įrengimas

Įrengiant asfalto dangas, betono dangas ar hidrauliškai surištus pagrindo sluoksnius, priešingus polius reikia įmontuoti (įrengti) laikantis schemos. Priešingų polių įmontavimo vietos turi būti paženklintos. Priešingi poliai turi būti, jų nepažeidžiant, visa plokštuma ir nejudamai pritvirtinti prie pasluoksnio matavimo vietose netrukus prieš įrengiant kitus sluoksnius ir prieš išpurškiant bituminę emulsiją.

  • Aliuminio folijos turi būti visu plotu priklijuojamos prie posluoksnio.
  • Aliuminio skardos lakštai prie sluoksnių be rišiklių turi būti tvirtinami kampuose vinimis (nerūdijančio plieno, ne ilgesniais negu 5 cm, ne didesnio diametro negu 3 mm, ne didesniu atstumu nuo krašto negu 2 cm).

Mažiausiai vieno metro spinduliu iki priešingo poliaus negalima montuoti jokių matavimą trikdančių metalo turinčių objektų.

Schema: Priešingų polių įmontavimas kelių dangos sluoksniuose

Matavimo eiga ir sluoksnių storio nustatymas

Vienam matavimui priskiriamas plotas neturėtų būti didesnis negu 500 m². Prieš atliekant matavimą, reikia nustatyti, kur yra priešingo poliaus vidurys, t. y., nustatyti priešingo poliaus vietą važiuojamosios dalies skersiniame profilyje.

Kai klojami keli sluoksniai, atskirų sluoksnių storis nustatomas. Asfalto dangų sluoksnių storiai apskaičiuojami taip: s1 = M1 - M2; s2 = M2 - M3; s3 = M3. Kai matuojami asfalto dangų sluoksnių storiai, viršutinio sluoksnio storis nustatomas išmatavus atstumą virš 3 priešingo poliaus ir gavus sluoksnio storio vertę (M3). Kitų sluoksnių storis nustatomas apskaičiuojant skirtumą tarp verčių, pvz., M1 ir M2 virš 1 ir 2 priešingų polių.

Diagrama: Atskirų kelių dangos sluoksnių storio nustatymas

Magnetinės indukcijos metodas

Matuojant šiuo metodu sluoksnio arba kelių sluoksnių storis nustatomas virš elektrai laidaus nemagnetinio (asfalto dangų sluoksnių storio matavimas) arba magnetinio (hidrauliškai surištų sluoksnių storio matavimas) priešingo poliaus, panaudojant magnetinę indukciją.

Matuotino sluoksnio paviršiuje uždedama ritė, kuria teka elektros srovė, ir keli jutikliai. Trumpai įsijungiant ir išsijungiant srovei, ritė sukuria laikiną magnetinį lauką, kuris prasiskverbia per sluoksnį. Priešingame poliuje dėl kintamo magnetinio lauko yra indukuojamos sūkurinės srovės, kurios susilpnėja ir vėl suformuoja laikiną magnetinį lauką.

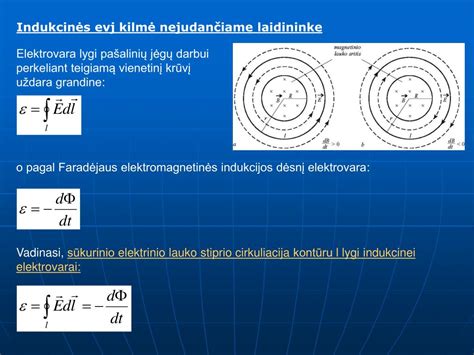

Magnetinės indukcijos principo iliustracija

Aliumininių diskų pasirinkimas

Atliekant matavimus, pirmenybė turėtų būti teikiama aliumininiams diskams, kurių skersmens ir matavimo gylio priklausomybė yra pateikta 1 lentelėje:

Matavimo gylis (mm) Disko skersmuo (mm)
50 100
100 150
150 200

Kalibravimas ir funkcinis patikrinimas

Matavimo prietaisą reikia kalibruoti prieš pirmąjį prietaiso panaudojimą, o vėliau - vieną kartą per metus. Po remonto ir kitų techninių pakeitimų būtina kalibruoti papildomai. Matavimo prietaisą reikia pastatyti virš sluoksnio su įmontuotu reflektoriumi ir nustatyti sluoksnio storį.

Po to vėl reikia matuoti tame pačiame taške, tik jau per atstumą, kurį užtikrina nemetalinis daiktas (pvz., medinė lenta). Atstumą sudarantis daiktas turi atitikti zondo geometriją ir užtikrinti apibrėžtą matuojamo sluoksnio storio padidėjimą. Skirtumas tarp išmatuotos sluoksnio storio vertės be daikto ir su daiktu negali būti didesnis negu 1,0 mm.

Priešingų polių įrengimas ir tipai

Įrengiant asfalto dangas, betono dangas ar hidrauliškai surištus pagrindo sluoksnius, priešingus polius reikia įmontuoti laikantis anksčiau nurodytos schemos (2 paveikslas). Priešingų polių įmontavimo vietos turi būti paženklintos. Priešingi poliai turi būti, jų nepažeidžiant, visa plokštuma ir nejudamai pritvirtinti prie posluoksnio matavimo vietose prieš pat įrengiant kitus sluoksnius ir prieš išpurškiant bituminę emulsiją.

  • Mažiausiai vieno metro spinduliu iki priešingo poliaus negalima montuoti jokių matavimą trikdančių metalo turinčių objektų.
  • Jeigu vienoje matavimo vietoje įtaisomi keli priešingi poliai, jie turi būti išdėstyti taip, kad jų kraštai būtų nutolę vienas nuo kito ne mažiau kaip vienas metras.
  • Ant sluoksnių be rišiklių yra naudojami priešingi poliai iš skardos arba diskai. Skarda tvirtinama pagal metodinių nurodymų 22 punktą, o plieniniai diskai gali būti tvirtinami per vidurį vinimis (nerūdijančio plieno, ne ilgesniais negu 5 cm, ne didesnio diametro negu 3 mm). Aliumininius diskus tvirtinti vinimis prie posluoksnio neleidžiama.
  • Ant asfalto sluoksnių yra naudojamos prisiklijuojančios folijos arba diskai.

Matavimo eiga ir sluoksnių storio nustatymas

Prieš atliekant matavimą, reikia nustatyti priešingo poliaus buvimo vietą, o matavimo prietaise teisingai nustatyti priešingo poliaus tipą. Matavimas atliekamas stumiant matavimo prietaisą virš priešingo poliaus. Virš stačiakampių folijų ir skardos lakštų prietaisas stumiamas per vidurį, statmenai priešingo poliaus ilgesnei kraštinei, dažniausiai - statmenai važiavimo krypčiai.

Kai klojami keli sluoksniai, atskirų sluoksnių storis nustatomas analogiškai kaip sūkurinių srovių metodu. Kai matuojami asfalto dangų sluoksnių storiai, viršutinio sluoksnio storis nustatomas išmatavus virš 3 priešingo poliaus ir gavus sluoksnio storio vertę (M3). Kitų sluoksnių storis nustatomas apskaičiuojant skirtumą tarp verčių, pvz., M1 ir M2 virš 1 ir 2 priešingų polių.

Gręžtinių kernų metodas

Matuojant šiuo metodu, išgręžiami ir išimami cilindro formos kernai ir pamatuojami jų sluoksnių arba sluoksnio storiai. Gręžtinių kernų sluoksnių ribos yra nustatomos ir pažymimos.

Kernų paruošimas ir reikalavimai

  • Storiui nustatyti imami cilindro formos gręžtiniai kernai, kurių skersmuo ne mažesnis nei 100 mm.
  • Gręžtinio kerno ašis neturėtų nukrypti daugiau kaip 5° nuo statmens, nuleisto į važiuojamosios dalies paviršių.
  • Viršutinė ir apatinė šių gręžtinių kernų pusė neturi būti padengta jokiomis tikrinamai dangai nebūdingomis medžiagomis.
Gręžtinio kerno pavyzdys su pažymėtais sluoksniais

Sluoksnių ribų nustatymas ir storio matavimas

Gręžtinio kerno viršaus plotas padalijamas į keturias lygias dalis ir ant šoninio paviršiaus nubrėžiamos matavimo linijos, ant kurių pažymimi atskiri sluoksniai ir jų ribos. Jeigu šiomis priemonėmis negalima tiksliai nustatyti sluoksnių ribų, deimantiniu pjovimo disku kernas perpjaunamas išilgai ir ant pjovimo paviršiaus ties kiekvienu penktadaliu tašku pažymima sluoksnio riba.

Gręžtinio kerno pjūvis sluoksnių riboms nustatyti

Pradedant nuo viršutinio sluoksnio, išilgai kiekvienos matavimo linijos plienine liniuote arba slankmačiu nustatomi suminiai atstumai (si) tarp gręžtinio kerno viršutinės dalies ir sluoksnių ribų. Jei sluoksniai nėra sukibę, tai šis paviršius vėl laikomas nauju atskaitos paviršiumi ir tolesni matavimai atliekami nuo šio paviršiaus.

Sluoksnių ribų nustatymo pavyzdys gręžtiniame kerne

Geometrinio niveliavimo metodas

Šis metodas naudojamas aukščiams matuoti, siekiant nustatyti sluoksnių storius. Jam atlikti reikalingi tikslieji nivelyrai ir specialios liniuotės.

Instrumentų reikalavimai

  • Aukščiams matuoti naudojami tikslieji nivelyrai, atitinkantys tam tikrus reikalavimus (pvz., H3-H4 klasės pagal standartą DIN 18710-1 „Ingenieurvermessung ‒ Teil 1: Allgemeine Anforderungen“ (Inžineriniai tyrinėjimai ‒ 1 dalis: Bendrieji reikalavimai)).
  • Pradėjus niveliuoti, negalima keisti naudojamų instrumentų.
  • Niveliavimo liniuotės turi atitikti tam tikrus reikalavimus (pvz., standartą DIN 18717 „Präzisions-Nivellierlatten“ (Tikslumas ‒ niveliavimo liniuotės)).
  • Instrumentai ir prietaisai turi būti tikrinami reguliariai (mažiausiai kartą per metus).

Matavimo sąlygos ir eiga

  • Aukščių matavimus reikia atlikti per kuo trumpesnį laiką ir be pertrūkio.
  • Būtina atsižvelgti į oro sąlygų įtaką, kaip nurodyta prietaisų gamintojo.
  • Kiekvienas niveliuojamas kelio ruožas turi būti išmatuotas tuo pačiu instrumentu ir liniuočių pora bei, jei įmanoma, tai turi atlikti tas pats matininkas.
  • Niveliuojant būtina turėti fiksuotų darbo reperių tinklą. Darbo reperių tankį reikia pasirinkti taip, kad tam tikroje vietoje pastatytas instrumentas galėtų apimti tarp kaimyninių darbo reperių esančias kelio atkarpas, o atstumas iki matavimo tikslo neviršytų 50 m.
  • Visą statybos laikotarpį darbo reperiai turi būti saugiai įtvirtinti.
  • Važiuojamojoje dalyje matavimo taškus reikia rinktis taip, kad iki važiuojamosios dalies krašto liktų bent 25 cm atstumas.
  • Kiekviename matavimo profilyje matuojami trys matavimo taškai, kurių tarpusavio atstumas turi būti vienodas.

Gylmačio metodas

Matuojant šiuo metodu, matuotinas sluoksnis pašalinamas iki posluoksnio ir pamatuojamas atstumas nuo matavimo tiltelio iki posluoksnio.

Posluoksnio paruošimas matavimui

  • Reikia vengti posluoksnio dalelių išardymo.
  • Jeigu posluoksnis yra be rišiklių arba posluoksnio paviršius yra labai grublėtas, ant matavimo taško reikia uždėti maždaug 20×20 cm dydžio pakankamai standžią metalinę plokštę.
  • Mažiausiai 10 cm atstumu iš abiejų šurfo krašto pusių ant sluoksnio paviršiaus reikia uždėti dvi vienodas 1 m ilgio liniuotes (aliuminio profiliuočius), kad pasikeitęs šurfo krašto aukštis neiškreiptų matavimo rezultatų.

Matavimo eiga ir skaičiavimas

Gylmačio matuoklė uždedama ant žemiau esančio sluoksnio paviršiaus (apatinės sluoksnio ribos) arba metalinės plokštės, o gylmačio skersinukas atremiamas ant liniuotės (aliuminio profiliuočio). Iš šių keturių matavimo verčių vidurkio atimamas liniuotės (aliuminio profiliuočio) storis (o atsižvelgiant į aplinkybes - ir matavimo tiltelio storis) arba pridedamas metalinės plokštės storis.

Valo metodas

Matavimo skersiniame profilyje valas turi būti įtempiamas ir pritvirtinamas ant abiejose važiuojamosios dalies pusėse esančių nuotolinių laikiklių (kontrolinių stulpelių), kurių aukščio padėtis nesikeičia.

Matavimo vietų nustatymas

Sluoksnio storio matavimo vietos, matuojant gylmačiu arba gręžiant kernus, gali būti nustatomos naudojant atsitiktinius skaičius, pateiktus šio priedo 1-4 lentelėse. Pavyzdžiui, A‒B kelyje nuo Pk 145 + 00 iki Pk 149 + 50, iš viso L = 450 m, reikia patikrinti skaldos pagrindo sluoksnio storį, naudojant gylmatį. Sluoksnio plotis P = 9 m.
