Įvadas: Variklio Esminė Reikšmė
Kaip ir žmonėms, kad galėtų judėti, jūsų automobilio varikliui reikia energijos. Tiesą sakant, pagrindinė variklio pareiga yra energiją iš kuro paversti kibirkštimi, sukurti galią judėti. Šis vidinis degimas sukuria nedidelius, ribotus sprogimus, kurie sukelia judėjimą.
Vidaus degimo variklis (VDV) yra inžinerijos stebuklas. Nuo jaudinančio sportinio automobilio ūžesio iki griausmingo riaumojimo - jo poveikis jaučiamas plačiai. Tai yra sudėtinga automobilio dalis, paverčianti degalus į mechaninę energiją. Tai daroma kruopščiai valdant sprogimus, kurie sukuria jėgą, įjungiančią variklio dalis ir verčiančią viską veikti kartu.
Variklis yra esminė automobilio detalė, nuo kurios darbo priklauso visas automobilio veikimas. Šis mechanizmas gaunamą energiją paverčia mechaniniu darbu ir leidžia automobiliui pajudėti iš vietos. Nors daugelis iš mūsų mano, kad variklis yra vienas pagrindinių komponentų, jis iš tikrųjų susideda iš kelių atskirų komponentų, veikiančių vienu metu.
Pagrindiniai Vidaus Degimo Variklio Komponentai
Automobilių varikliai suprojektuoti aplink sandarius metalinius cilindrus. Dauguma šiuolaikinių transporto priemonių turi nuo keturių iki aštuonių cilindrų, nors kai kurios gali turėti ir šešiolika! Variklį sudaro dvi pagrindinės dalys: cilindrų blokas - variklio pagrindinių judančių dalių korpusas, bei nuimamas viršutinis dangtis - cilindrų galvutė.
Cilindrų Blokas
Variklio blokas yra pati variklio šerdis ir pagrindinė konstrukcija. Dažnai gaminamas iš ketaus arba aliuminio, jame yra kelios angos cilindrams laikyti, taip pat vandens ir alyvos tekėjimo takai varikliui aušinti ir sutepti. Alyvos kanalai yra siauresni nei vandens tekėjimo takai. Variklio bloke taip pat yra stūmokliai, alkūninis velenas, paskirstymo velenas ir nuo keturių iki dvylikos cilindrų.
Cilindrų Galvutė ir jos Dangtelis
Cilindro galvutė yra uždara variklio dalis, esanti virš cilindrų bloko, ir taip pat yra pagrindinis įtaisas garų tarpui sandarinti. Cilindrų galvutėje yra daug elementų, įskaitant vožtuvų spyruokles, vožtuvus, svirteles ir paskirstymo velenus, kuriais valdomi kanalai, leidžiantys įsiurbiamam orui patekti į cilindrus įsiurbimo takto metu.
Cilindrų galvutės dangtelis dengia viršutinius variklio valdymo bloko elementus ir karterio ventiliacijos vožtuvus. Jis apsaugo variklį nuo purvo ar kitų pašalinių objektų.
Stūmokliai ir Švaistikliai
Stūmokliai yra kritinis ryšys, kurio tikslas - gauti jėgą iš kuro. Tai yra cilindrinis aparatas su plokščiu paviršiumi viršuje, kuris slysta aukštyn ir žemyn cilindre. Stūmoklio vaidmuo yra perduoti degimo metu susidariusią energiją į alkūninį veleną, kad būtų galima varyti transporto priemonę. Stūmokliai juda aukštyn ir žemyn cilindre du kartus per kiekvieną alkūninio veleno sukimąsi.
Švaistiklis yra jungiamasis mechanizmas, naudojamas alkūniniam velenui ir stūmokliui sujungti. Jis perduoda stūmoklio tiesinį judesį alkūniniam velenui.
Alkūninis Velenas
Alkūninis velenas yra pagrindinė besisukanti variklio dalis, esanti apatinėje variklio bloko dalyje. Šis puikiai apdirbtas ir subalansuotas mechanizmas per švaistiklį yra sujungtas su stūmokliais. Alkūninis velenas variklio stūmoklio judesį aukštyn ir žemyn paverčia sukamuoju judesiu, kurio jėga suks automobilio ratus.
Paskirstymo Velenas (Skirstomasis Velenas) ir Smagratis
Paskirstymo velenas valdo vožtuvų atidarymą ir uždarymą, sukdamasis sinchroniškai su alkūniniu velenu per paskirstymo diržą arba grandinę. Kumšteliai ant veleno, kurie nėra koncentriniai ratai, sukdamiesi valdo vožtuvų mechanizmus.
Smagratis, tai apvalus elementas, esantis ant alkūninio veleno. Jis atsakingas už transporto priemonės eigos išlyginimą ir sukauptos energijos perdavimą transmisijai.
Vožtuvai
Pagrindinė vožtuvų paskirtis - reguliuoti oro įsiurbimo ir išmetimo veikimą. Dujų paskirstymo sistemoje yra įsiurbimo ir išmetimo vožtuvai. Šiuolaikiniuose varikliuose vienam cilindrui naudojami nuo vieno iki trijų įsiurbimo vožtuvų ir vienas arba du išmetimo vožtuvai. Įsiurbimo vožtuvai su spyruoklėmis reguliuoja oro tiekimą į cilindrus iš įsiurbimo sistemos, o išmetimo vožtuvai su spyruoklėmis reguliuoja išmetamųjų dujų šalinimą iš cilindrų į išmetimo sistemą.
Cilindrų Galvutės Tarpinė
Cilindrų galvutės tarpinė yra itin svarbi variklio dalis, esanti tarp cilindro galvutės ir variklio bloko. Pagrindinė jos funkcija yra sandarinti ir užkirsti kelią skysčių ir dujų (alyvos, aušinimo skysčio, degimo dujų) nuotėkiams tarp šių dviejų dalių.
Karteris
Karteris yra metalinis indas, dengiantis variklio bloko dugną. Jis tarnauja kaip rezervuaras, kuriame saugoma variklio alyva, cirkuliuojanti po variklį ir tepanti judančias dalis, tokias kaip alkūninis velenas ir švaistikliai.

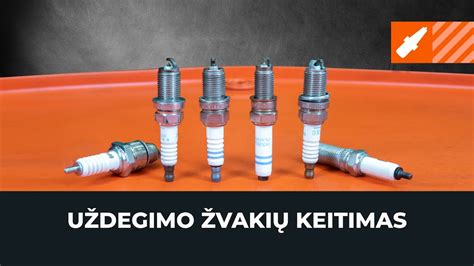

Uždegimo Žvakės
Uždegimo žvakė susideda iš dviejų elektrodų ir izoliatoriaus. Jos atlieka variklio cilindro uždegimo kibirkštinio uždegimo funkciją, sukurdamos kibirkštį, kuri uždega kuro ir oro mišinį.
Variklio Sistemos ir Jų Dalys
Dujų Skirstymo Mechanizmas (DSM)
Dujų skirstymo mechanizmas (DSM) skirtas cilindrų vidinei ertmei laiku sujungti su siurbimo ir išmetimo vamzdžiais. Kad viskas vyktų sklandžiai varikliui dirbant, yra būtina užtikrinti didžiausią galią, ekonomiškumą ir kuo mažesnį kenksmingųjų medžiagų kiekį išmetamosiose dujose. Jį sudaro vožtuvai su spyruoklėmis, paskirstymo velenas su krumpliaračiais ir dalys, perduodančios veleno judesį vožtuvams.
Dujų paskirstymo pavara, arba paskirstymo grandinė/diržas, perduoda pavarą iš alkūninio veleno krumpliaračio į paskirstymo veleno krumpliaratį, užtikrindama tikslią vožtuvų ir stūmoklių sinchronizaciją.

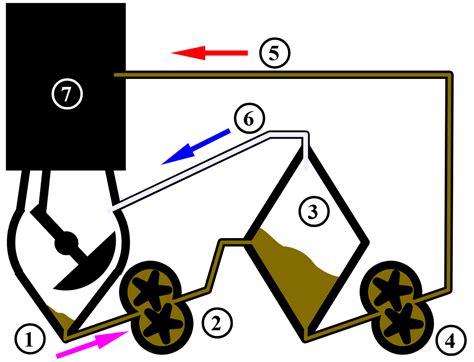

Tepimo Sistema
Jei esate susidūrę su automobilio priežiūra, tikriausiai žinote, kad turite reguliariai keisti automobilio alyvą. Rečiau yra žinoma, kokia jos paskirtis, kur variklyje ji teka ir kodėl ją išvis reikia keisti. Variklio tepimo sistemos paskirtis - sumažinti trintį judančiose variklio dalyse, išsklaidyti šilumą ir pašalinti teršalus.
- Alyvos siurblys perpumpuoja alyvą po visą variklį, užtikrindamas, kad visos judančios dalys būtų tinkamai tepamos.
- Alyvos dugninė - tai metalinis indas, dengiantis variklio bloko dugną. Jis tarnauja kaip rezervuaras, kuriame saugoma variklio alyva.
- Alyvos filtras skirtas pašalinti šiukšles, purvą ir metalo fragmentus iš variklio alyvos.
- Alyvos lygio jutiklis naudojamas alyvos lygiui stebėti. Jis nuolat matuoja variklio alyvos lygį statiniame ir dinaminiame būvyje ir įjungia aliarmą prietaisų skydelyje, jei jis nukrenta iki nesaugaus lygio.
Aušinimo Sistema
Deginant kuro ir oro mišinį išsiskiria didžiulis šilumos kiekis. Variklis greitai perkais ir suges, jei nebus aušinamas. Pagrindinė aušinimo sistemos funkcija yra užtikrinti, kad variklis veiktų optimalioje darbinėje temperatūroje, pašalinant šilumos perteklių ir apsaugant variklio cilindrų sieneles nuo perkaitimo.
- Aušinimo skysčio siurblys yra varomas diržu nuo alkūninio veleno. Veikdama siurblio sparnuotė išstumia aušinimo skystį iš siurblio, užtikrindama jo cirkuliaciją.
- Termostatas reguliuoja automobilio aušinimą. Jis uždaro arba atidaro vožtuvus, kurie praleidžia aušinimo skystį į radiatorių, taip reguliuodamas variklio temperatūrą.
- Radiatorius - tai specialus aušinimo sistemos įtaisas, skirtas šilumai iš aušinimo skysčio išsklaidyti į aplinką.
Maitinimo Sistema
Variklio darbo efektyvumas priklauso nuo degalų ir oro santykio. Tokia ir yra variklio maitinimo sistemos paskirtis - ruošti kokybišką degųjį mišinį. Ji apima oro filtrus, kuro filtrus ir degalų įpurškimo ar karbiuratoriaus komponentus.
- Įsiurbimo kolektorius yra variklio dalis, kuri paskirsto oro srautą tarp cilindrų. Įsiurbiamas oras teka pro oro filtrą, įsiurbimo angą, tada pro droselinę sklendę į įsiurbimo kolektoriaus angą, o vėliau - per ortakius ir į cilindrus.
- Droselinė sklendė reguliuoja oro srautą, patenkantį į įsiurbimo kolektorių ir variklį, taip valdydama variklio galią.
- Karbiuratorius - tai senesniuose transporto priemonių modeliuose naudotas komponentas, skirtas benzinui sumaišyti su oru prieš degalų įpurškimo sistemos atsiradimą.
Įsiurbimo Sistema su Turbokompresoriumi
Turbokompresorius - tai prie variklio montuojamas įtaisas, skirtas variklio darbo efektyvumui pagerinti ir našumui padidinti. Turbokompresorių sudaro dvi pusės, sujungtos velenu. Vienoje pusėje karštos išmetamosios dujos suka turbiną, kuri sujungta su kita turbina, įsiurbiančia orą ir suspaudžiančia jį į variklį. Šis suspaudimas suteikia varikliui papildomos galios ir efektyvumo, nes į degimo kamerą patenka daugiau oro, o tai leidžia įpilti daugiau degalų ir padidinti galią.
- Alyvos tiekimas turbokompresoriui: alyva užtikrina guolių tepimą ir tinkamą darbą, šilumos perdavimą, teršalų pašalinimą. Alyva slėgiu tiekiama į guolio korpusą, per jį - į šarnyrinius guolius ir traukos sistemą.
- Turbokompresoriaus aušinimo sistema: turbokompresorius nuolat turi atlaikyti aukštą temperatūrą. Ji skirta sumažinti variklio įpučiamo oro temperatūrą. Kai kurie turbokompresoriai aušinami oru ir tepimo alyva, kiti - vandeniu ir alyva.
- Tarpinis aušintuvas (intercooler): tai turbokompresorinių variklių įpūtimo sistemos komponentas. Pagrindinė jo funkcija yra atvėsinti suslėgtą orą, išeinantį iš turbinos, prieš jam patenkant į variklį.
- Turbokompresoriaus šiluminis ekranas: tai prietaisas, skirtas palaikyti šilumą turbinos korpuse. Tai padeda turbinai greičiau padidinti oro srautą ir sumažina turbinos drebėjimą.
Išmetimo Sistema
Jūsų automobilio išmetimo sistema nėra skirta tik tam, kad jis skambėtų tyliau. Sistema atlieka esminį vaidmenį variklio veikimui ir užtikrina, kad automobilis atitiktų techninės apžiūros ir išmetamųjų teršalų reikalavimus. Šiuolaikinės sistemos gali netgi pagerinti bendras transporto priemonės specifikacijas, padidindamos variklio galią arba degalų efektyvumą.
- Išmetimo kolektorius yra ketaus arba nerūdijančiojo plieno įrenginys, kuris surenka variklio išmetamąsias dujas iš cilindrų ir perduoda jas į išmetimo vamzdį.
- Išmetimo vamzdis - tai sistema, kuria išmetamosios dujos pašalinamos iš variklio degimo kamerų.
Paleidimo Sistema
Varikliui užvesti, alkūninis velenas turi būti sukamas tam tikru greičiu, kad jis įsiurbtų kurą ir orą į cilindrus ir juos suspaustų. Paleidimo sistema yra viena iš variklio sistemų, užtikrinančių variklio užvedimą. Kai pasukate automobilio uždegimo raktelį, variklis apsiverčia ir pradeda darbą.
- Varomasis įtaisas (starteris) yra skirtas varikliui įjungti, sukdamas alkūninį veleną.
- Akumuliatorius atlieka elektros energijos kaupimo funkciją ir tiekia maitinimą automobilio starteriui bei elektroniniams gaminiams.
Uždegimo Sistema
Uždegimo sistema generuoja aukštą įtampą iš automobilio akumuliatoriaus ir paeiliui perduoda tai kiekvienai uždegimo žvakei, uždegant kuro ir oro mišinį variklio degimo kamerose.
- Uždegimo ritės funkcija yra padidinti žemą akumuliatoriaus įtampą iki aukštos įtampos, reikalingos uždegimo žvakei kibirkščiuoti.
Vakuuminė Sistema
Vakuuminiai siurbliai naudojami tokiose transporto priemonėse, kurių įsiurbimo kolektoriuje nesukuriamas reikiamas vakuumas, pavyzdžiui, tiesioginio įpurškimo ir turbininiuose varikliuose. Pagrindinė vakuuminio siurblio funkcija - išsiurbti orą ir sukurti vakuumą, kuris naudojamas įvairiems pneumatiniams pavarų elementams ir stabdžių stiprintuvui veikti.
Variklio Garso Izoliacija
Variklio izoliacija neleidžia variklio skleidžiamam karščiui ir triukšmui patekti į automobilio saloną. Automobilių garso izoliacijai naudojamos medžiagos skirstomos į vibraciją izoliuojančias, garsą izoliuojančias arba garsą sugeriančias. Automobilio vibracijai sulaikyti dažniausiai naudojami bituminiai-polimeriniai arba kaučiuko pagrindu pagaminti lakštai.
Vidaus Degimo Variklio Veikimo Principas: Keturių Taktų Ciklas
Dauguma vidaus degimo variklių veikia keturių taktų ciklu, kurį sudaro įsiurbimo, suspaudimo, darbo (degimo/plėtimosi) ir išmetimo taktai. Efektyvus deginimas ir dujų išleidimas per šias fazes yra pagrindas geresniam variklio energijos našumui, todėl jie ne tik suteikia geresnį galios atsaką, bet taip pat skatina mažesnių teršalų išmetimą ir kuro vartojimą.
- Įsiurbimo taktas: šio etapo metu variklis sukuria vakuumą, kuris įsiurbia oro ir kuro mišinį į cilindrą.
- Suspaudimo taktas: kai mišinys yra suspaudžiamas stūmokliu, padidėja jo temperatūra ir slėgis. Šis suspaustas mišinys yra labai jautrus ir greitai dega, kai yra uždegamas, kad suteiktų didelę jėgos gamybą.
- Darbo (degimo/plėtimosi) taktas: uždegimo žvakė uždega suspaustą oro ir kuro mišinį, o rezultatyvus sprogimas nuverčia stūmoklį žemyn, generuodamas jėgą, reikalingą transporto priemonės judėjimui.
- Išmetimo taktas: šio etapo metu atsidaro išmetimo vožtuvai, o išdegusios dujos išeina iš cilindro. Šis išleidimas yra būtinas, kad būtų padaryta vieta kitam ciklo oro ir kuro mišiniui, todėl variklis veikia efektyviai ir be atgalinio slėgio.
Kaip veikia automobilio variklis
Dyzelinių ir Benzininių Variklių Skirtumai
Nors vidaus degimo varikliai gali būti skirstomi pagal įvairius kriterijus, turbūt aiškiausias ir visiems žinomas VDV skirstymas yra pagal kuro tipą. Pagrindinis dyzelinio ir benzininio variklių skirtumas - uždegimo sistema.
- Benzininiuose varikliuose kuro ir oro mišinys uždegamas kibirkštiniu uždegimu. Degalai cilindrų kamerose sujungiami su oru ir įpurškiami į degimo kamerą. Oro ir degalų mišinys kameroje uždegamas žvakės įžiebta kibirkštimi.
- Dyzeliniai varikliai veikia kompresinio uždegimo įpurškimo sistema. Juose degalai, įpurkšti į degimo kamerą, užsidega dėl joje esančios karšto oro temperatūros. Aukštą oro temperatūrą lemia adiabatinis suspaudimas (procesas, kurio metu tarp sistemos ir aplinkos nevyksta šilumos mainai). Šiuose varikliuose suspaudžiamas tik oras, bet ne degalai.
Šiuolaikinės Tendencijos ir Variklio Priežiūra
Medžiagų Inovacijos
Automobilių pramonė vis dažniau naudoja švaresnes ir lengvesnes medžiagas, tokias kaip anglies pluoštas ir magnio lydiniai, siekdama pagerinti kuro ekonomiškumą. Šios aukštos kokybės medžiagos yra svarbus veiksnys, padedantis sumažinti variklių dalių svorį, teigiamai paveikiantis kuro ekonomiškumą ir bendrą transporto priemonių veikimą. Sumažinus masę, bet išlaikant komponentų stiprumą ir ilgaamžiškumą, gaunamas efektyvesnis valdymas, ir šiandien tai yra standartinis moderniame variklio dizaine. Naujųjų medžiagų naudojimas taip pat yra naudingas geresniems išmetamųjų dujų standartams tenkinti, nes mažesnis transporto priemonės svoris dažniausiai veda prie žemesnio kuro suvartojimo ir mažesnio išmetamųjų dujų kiekio. Reguliavimo reikalavimai ir poreikis lengvesniems automobiliams bei efektyvesnėms kuro sąnaudoms yra pagrindas naudoti naujas medžiagas automobilių pramonėje.
Be to, hibridinės variklio sistemos jungia vidaus degimo variklius su elektros jėgainėmis, sumažindamos emisijas ir eksploatacijos išlaidas, tuo pačiu metu palaikydamos patikimumą. Jos siūlo aukštą efektyvumą ir žemesnius emisijos rodiklius, atitinkant aplinkosaugos standartus.
Svarbiausia Variklio Priežiūra
Norint džiaugtis automobiliu ilgai ir be rūpesčių, svarbu profilaktiškai atlikti pagrindines variklio priežiūros procedūras. Svarbu, kad jūsų variklis reguliariai būtų prižiūrimas, kad jo komponentai - pavyzdžiui, paskirstymo diržas/grandinė ir alyva - galėtų tarnauti tūkstančius kilometrų.
- Alyvos keitimas: alyva yra būtina variklio tepimui. Ji sumažina trintį variklyje, o tai mažina jo temperatūrą. Kai variklis gerai suteptas, jis veikia efektyviai ir leidžia pasiekti didesnę degalų ridą. Alyvą reikėtų keisti pagal automobilio gamintojo rekomendacijas ar dar dažniau - tai tikrai nepakenks. Taip pat svarbu pilti automobiliui tinkamą ir kokybišką alyvą. Laiku nepakeista alyva užsiteršia priemaišomis, kurių nebegali išfiltruoti filtras, o jos gadina turbokompresorių.
- Aušinimo skysčio svarba: variklio aušinimo skystis, arba antifrizas, iš variklio pašalina perteklinę šilumą. Aušinimo skystis taip pat apsaugo nuo metalinių dalių rūdijimo ir plastikinių ar guminių komponentų korozijos. Jei variklyje nėra aušinimo skysčio, vidaus degimo metu išsiskirianti šiluma perkaitins variklį ir jis užsikirs. Aušinimo skystį taip pat vertėtų naudoti tokį, kokį rekomenduoja automobilio gamintojas.
- Detonacija: „kala variklis“? Greičiausiai tai detonacijos rezultatas. Detonacija - tai netinkamas kuro degimas, kurį sukelia šilumos ir slėgio perteklius transporto priemonės degimo kameroje. Detonacija variklyje įvyksta, kai kuro mišinys per anksti užsidega ir išlaisvinta energija yra naudojama tik švaistiklio trinties jėgai padidinti. Detonacija gali įvykti ir dėl žemesnio oktaninio ar/ir cetaninio skaičiaus degalų naudojimo, nei tai rekomenduoja gamintojas.
- Paskirstymo diržo/grandinės tikrinimas: paskirstymo diržai (arba grandinės) valdo sinchronizaciją tarp alkūninio ir paskirstymo velenų, kas yra labai svarbu tinkamoms vožtuvų funkcijoms. Jų nepaisymas gali sukelti katastrofines variklio gedimo pasekmes.
Ankstyvas variklio dalių nusidėvėjimo aptikimas ilgalaikėje perspektyvoje gali sutaupyti daug laiko ir pinigų. Traukiantys garsai ar vibracijos yra nenormalūs signalai, rodantys, kad kažkas negerai. Taip pat stebėkite savo variklio pagrindinius rodiklius, tokius kaip kuro suvartojimas ir galia, nes jie gali rodyti ankstyvas variklio problemas. Proaktyvi priežiūra - rutiniai esminių elementų, tokių kaip stūmokliai, alkūninis velenas ir paskirstymo diržas, tikrinimai ne tik padeda išlaikyti jūsų išlaidas mažas, bet ir užtikrina, kad jūsų transportas būtų saugesnis. Reguliariai prižiūrėdami galime užtikrinti, kad mūsų variklis veiktų sklandžiai ir su mažesniais trikdžiais.
