Šiuolaikinės automobilio multimedijos sistemos ir radijo imtuvai reikalauja patikimo maitinimo šaltinio ir kokybiško signalo priėmimo. Šiame straipsnyje apžvelgsime esminę informaciją apie automobilio radijo maitinimą ir vieną iš efektyvių būdų pagerinti FM radijo signalą - FM radijo antenos stiprintuvą, taip pat aptarsime pagrindinius elektros ir elektronikos principus, kurie padeda suprasti, kaip veikia šios sistemos.

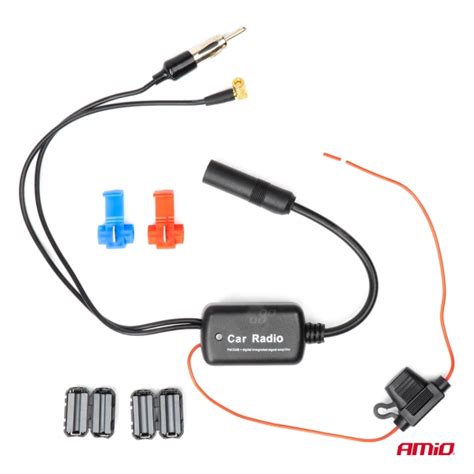

FM Radijo Antenos Stiprintuvas Automobiliams
FM radijo antenos stiprintuvas yra skirtas pagerinti FM radijo signalą, ypač kai antenos signalas yra silpnas arba signalas blokuojamas dėl geografinių kliūčių. Tai yra naudinga priemonė tiems, kas gyvena toliau nuo radijo stočių arba vietovėse, kur signalą gali blokuoti pastatai ar gamtiniai objektai.
Pagrindinės stiprintuvo savybės
- Dažnių diapazonas: 87.5-108 MHz, optimaliai pritaikytas FM radijo bangoms priimti.
- Stiprintuvo galia: Vidutiniškai nuo 10 iki 25 dB, padedanti pagerinti signalą net sudėtingomis sąlygomis.
- Maitinimo įtampa: Dažniausiai 12V, naudojamas per atskirą maitinimo šaltinį arba integruotas su automobilio ar namų elektros sistema.
- Signalo iškraipymo mažinimas: Technologija, mažinanti triukšmus ir iškraipymus, užtikrinanti švaresnį ir aiškesnį garsą.
- Suderinamumas ir pajungimas: Galima naudoti su įvairiomis FM antenomis (automobiliuose, namuose ar lauko sąlygomis) ir daugeliu FM imtuvų. Pajungimas yra paprastas, naudojant standartinius RF kabelius, dažnai su papildomais adapteriais, kad tiktų tiek senesnėms, tiek naujesnėms antenoms.
Privalumai naudojant FM stiprintuvą
Stiprintuvas padeda sumažinti triukšmą, o tai užtikrina švaresnį garsą, kuris yra ypač svarbus klausantis muzikos ar pokalbių radijo laidų. Tai ypač naudinga tiems, kurie gyvena toliau nuo radijo stočių arba keliauja per mažiau apgyvendintas vietas, užtikrinant stipresnį signalą atokiose vietovėse. Be to, stiprintuvą galima paprastai sumontuoti ir integruoti į esamą antenos sistemą, tad montavimas yra lengvas.
Montavimo rekomendacijos
Optimalu, kai stiprintuvas yra arčiausiai antenos, kad sumažintų signalo praradimus kabelyje. Taip pat svarbu vengti per didelio stiprinimo - jei signalas per stiprus, tai gali sukelti iškraipymus, todėl reikėtų parinkti optimalų stiprinimo lygį pagal vietovės sąlygas. Norint išvengti trukdžių ir signalo iškraipymo, montavimo ir derinimo darbus rekomenduojama atlikti su specialistu.
Pagrindiniai Elektros ir Elektronikos Principai
Norint suprasti automobilio radijo ir kitų elektroninių sistemų veikimą, būtina žinoti pagrindines elektros ir elektronikos sąvokas.
Elektros srovės ir įtampos samprata
Kryptingas elektronų judėjimas laidininku vadinamas elektros srove. Kryptingai tekėti elektronus priverčia elektrovaros jėga. Elektros srovė, tekanti viena kryptimi, vadinama nuolatine elektros srove (DC), kuri dažniausiai naudojama automobilių sistemose. Elektros srovė, nuolat keičianti tekėjimo kryptį, vadinama kintamąja elektros srove (AC), pavyzdžiui, buityje dažniausiai naudojamo kintamosios elektros srovės tinklo įtampa yra 230V, o dažnis - 50 Hz. Elektros srovės laidininkas praleidžia elektros srovę (pvz., varis), o elektros srovės izoliatorius trukdo tekėti elektros srovei (pvz., žėrutis).
Omo dėsnis ir varža

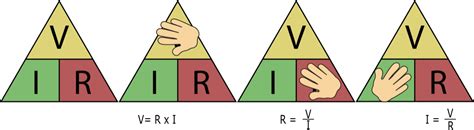

Omo dėsnis aprašo ryšį tarp įtampos (U), srovės (I) ir varžos (R): U = I * R. Pagal jį galima apskaičiuoti nežinomas vertes:
- Jei prie 2 V įtampos šaltinio prijungtas 100 Ω rezistorius, tuomet srovės, tekančios rezistoriumi, stipris yra 2/100 = 0,02 A.
- Jei prie 5 V įtampos šaltinio prijungtas 500 Ω rezistorius, tuomet srovės, tekančios rezistoriumi, stipris yra 5/500 = 10 mA.
- Jei 10 kΩ rezistoriumi teka 40 mA srovė, tuomet įtampa tarp rezistoriaus gnybtų yra 0.04 * 10 000 = 400 V.
- Jei 50 Ω rezistoriumi teka 2 A srovė, tuomet įtampa tarp rezistoriaus gnybtų yra 50 * 2 = 100 V.
- Jei rezistoriumi, prijungtu prie 20 V įtampos šaltinio, teka 100 mA srovė, tuomet rezistoriaus varža yra 20 / 0,1 = 200 Ω.
Varžos jungimas: didesnę varžą gausime rezistorius jungdami nuosekliai, o mažesnę varžą - jungdami lygiagrečiai.
Talpos jungimas: didesnę talpą gausime jungdami kondensatorius lygiagrečiai, o mažesnę talpą - jungdami kondensatorius nuosekliai. Pavyzdžiui, jei atstumas tarp plokščiojo kondensatoriaus plokštelių padidėjo 2 kartus, kondensatoriaus talpa sumažėjo 2 kartus.
Elektros galia
Elektrinės galios matavimo vienetas yra vatas (W). Galia gali būti apskaičiuojama pagal formulę P = U * I. Pavyzdžiui, siųstuvo išėjimo galia 100 vatų yra lygi 0,1 kW.
Pagrindiniai matavimo vienetai ir prietaisai
SI sistemoje pagrindinis varžos matavimo vienetas yra omas (Ω), įtampos matavimo - voltas (V), srovės matavimo - amperas (A), talpos matavimo - faradas (F), dažnio matavimo - hercas (Hz).

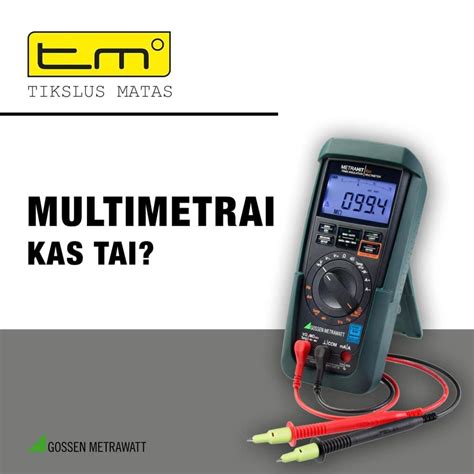

- Voltmetras: įtampa matuojama voltmetru, kuris į elektros grandinę turėtų būti jungiamas lygiagrečiai. Idealaus voltmetro vidinė varža turėtų būti labai didelė.
- Ampermetras: srovė matuojama ampermetru, kuris į elektros grandinę turėtų būti jungiamas nuosekliai. Idealaus ampermetro vidinė varža turėtų būti labai maža.
Elektronikos komponentai trumpai
Padidinus ritės vijų skaičių, jos induktyvumas padidės. Ritė ir kondensatorius sudaro virpesių kontūrą. Virpesių kontūro rezonansinį dažnį pakeisti galima keičiant ritės induktyvumą ir/arba kondensatoriaus talpą. Puslaidininkio diodo veikimas pagrįstas elektronų rekombinacija, o tranzistorius turi pnp arba npn sandūrą.
Radijo signalų priėmimo pagrindai
Dažnis ir bangos ilgis: dažniui didėjant, radijo bangos ilgis mažėja, ir atvirkščiai. Pavyzdžiui, siųstuvas veikiantis 200 kHz dažniu, tai yra 0,2 MHz. Oscilografas yra prietaisas, skirtas signalo formai stebėti.
Imtuvo veikimo principai: S-metras superheterodininiame imtuve skirtas priimto signalo stiprio matavimui. Vienas iš superheterodininio imtuvo trūkumų yra galimas signalo priėmimas veidrodiniu dažniu. Heterodinas gali būti trukdančių signalų šaltinis superheterodininiame imtuve. Kartais sakoma, kad imtuvas „perkrautas“, tai reiškia, kad į imtuvo įėjimą patenka per stiprūs signalai. Retransliatorius reikalingas radijo ryšio nuotolio didinimui.
