Automobilio Saugikliai ir Saugiklių Dėžutės: Išsami Informacija

Daugeliui automobilių savininkų perdegusio saugiklio pakeitimas gali būti varginanti ir daug laiko reikalaujanti užduotis. Dėl mažo dydžio ir ankšto išdėstymo saugiklių dėžutėje, juos išimant dažnai skauda pirštus arba prireikia papildomų įrankių. Tačiau supratimas, kaip veikia saugiklių lizdas ir pats saugiklis, yra svarbu kiekvienam automobilių savininkui, siekiant užtikrinti transporto priemonės elektros sistemos saugumą ir patikimumą.

Kas yra automobilio saugiklis?

Nors kasdieniame kalboje vartojame terminą „saugiklis“, tikrasis oficialus šio komponento pavadinimas yra saugiklis (angl. fuse). Pagrindinė saugiklio funkcija yra apsaugoti elektros grandines ir įrangą. Kai grandinės srovė yra nenormali ir viršija savo vardinę srovę (paprastai 2 kartus didesnę), saugiklis per kelias sekundes sudega, taip nutraukdamas elektros tiekimą ir apsaugodamas grandinę nuo pažeidimų.

Pagrindiniai darbo parametrai

Saugiklis turi du svarbius darbo parametrus: vardinę srovę ir vardinę įtampą. Norint pasirinkti atitinkamą saugiklį, grandinė turėtų būti naudojama atsižvelgiant į srovę ir įtampą, kurias jis gali atlaikyti.

Saugiklio konstrukcija

Konstrukcijoje bendras automobilis naudoja kištukinį saugiklio dizainą. Saugiklis turi inžinerinį plastikinį apvalkalą, apvyniotą cinku ar variu, kad būtų sudaryta lydžioji struktūra, kuri lydosi ir nutraukia grandinę, kai srovė viršija nustatytą ribą. Metalas lydosi ir kaiščio jungtis atsiskiria.

Automobilio saugiklių tipai

Automobiliuose naudojami įvairių tipų saugikliai, kurių pasirinkimas priklauso nuo grandinės reikalavimų, srovės stiprumo ir montavimo vietos.

Plokšteliniai saugikliai

Automobilio kištukiniai saugikliai paprastai yra nuo 2 A iki 40 A, o jų amperų vertės yra nurodytos saugiklio viršuje. Jei saugiklis sudegs taip, kad ampero vertės negalima atpažinti, pagal jo spalvą galime spręsti ir pagal tarptautinį standartą:

• 2 A: pilka
• 3 A: violetinė
• 4 A: rožinė
• 5 A: oranžinė geltona
• 7.5 A: kava
• 10 A: raudona
• 15 A: mėlyna
• 20 A: geltona
• 25 A: bespalvis skaidrus
• 30 A: žalia
• 40 A: giliai oranžinė

Plastikinis korpusas apsaugo nuo drėgmės ir korozijos, o skaidrus viršus leidžia greitai įvertinti saugiklio būklę.

Mini saugikliai

Mini saugikliai - tai mažiausias plokštelinių saugiklių variantas, kurio matmenys yra vos 11 mm x 15 mm. Jie puikiai tinka, kai reikia montuoti saugiklius ribotoje erdvėje. Mažas dydis leidžia mini saugiklius naudoti daugiakanalių stiprintuvų atskirų kanalų apsaugai arba kai reikia tvarkingai sumontuoti kelis saugiklius kompaktiškoje vietoje.

Didelės srovės saugikliai (ANL ir AGU)

ANL (Automotive Nickel Link) ir AGU (Automotive Glass Unit) saugikliai yra skirti sistemoms, kur reikalinga didesnė srovės talpa. ANL saugikliai gali atlaikyti nuo 35 A iki 750 A srovės, todėl jie puikiai tinka galingiems stiprintuvams, kurių galia siekia 1000 W ar daugiau. AGU saugikliai išsiskiria stikliniais korpusais ir metalinėmis galvutėmis, leidžiančiomis matyti jų vidų. Jie dažniau naudojami profesionaliose instaliacijose, kur svarbi tiksli srovės kontrolė.

Laivybos (transportavimo) saugiklis

Automobilyje yra daug elektros prietaisų, kurie yra ramybės būsenoje net tada, kai degimas yra išjungtas, ir reikalauja nuolatinio energijos suvartojimo. Pristatymo laikas paprastai yra apie du mėnesius. Jei energijos suvartojimas yra nepertraukiamas du mėnesius iš eilės ir baterijos energijos nepakanka, šiuo metu naudojamas laivybos (transportavimo) saugiklis. Šio saugiklio funkcija yra tiesiogiai išjungti pirmiau minėtus elektros prietaisus. Prieš gabenant transporto priemonę į laivą, atjunkite šį saugiklį ir prijunkite jį po iškrovimo, kad užtikrintumėte akumuliatoriaus veikimo laiką.

Nuolatinės srovės (DC) saugikliai

Nuolatinės srovės (DC) saugikliai yra esminė automobilių elektros sistemų dalis, užtikrinanti saugumą ir apsaugą.

Kas yra nuolatinės srovės saugiklis?

Nuolatinės srovės (DC) saugiklis yra elektros apsaugos įtaisas, skirtas nutraukti srovės tekėjimą, siekiant išvengti gaisro ar įrangos sugadinimo, kai grandinė yra perkrauta arba įvyksta trumpasis jungimas. Tai yra pagrindinis saugos įtaisas, dažniausiai naudojamas elektros sistemose, užtikrinantis, kad srovės išliktų saugiose ribose.

Pagrindiniai nuolatinės srovės saugiklio komponentai

Paprastai nuolatinės srovės saugiklį sudaro šie pagrindiniai komponentai:

• Saugiklio elementas: Tai pagrindinė saugiklio dalis, paprastai pagaminta iš specializuotos medžiagos, turinčios specifines srovės ir laiko bei srovės charakteristikas. Kai srovė viršija vardinę saugiklio elemento vertę, jis išsilydo ir atjungia grandinę.
• Saugiklio korpusas: Išorinis korpusas, apsaugantis saugiklio elementą, paprastai pagamintas iš izoliacinių medžiagų, siekiant užtikrinti saugų veikimą.
• Saugiklio laikiklis: Dalys, atsakingos už saugiklio tvirtinimą ir prijungimą prie grandinės. Automobiliuose šie laikikliai dažnai yra lizdai, sudarantys saugiklių dėžutės dalį.

Kaip veikia nuolatinės srovės saugiklis?

Nuolatinės srovės saugiklio veikimas priklauso nuo jo elemento savybių. Kai srovė viršija saugiklio vardinę srovę, saugiklio elementas įkaista ir galiausiai išsilydo, nutraukdamas grandinę. Šis lydymosi procesas yra vienkartinis, todėl norint atkurti elektros tęstinumą, reikia pakeisti sugedusį saugiklį nauju.

Kodėl saugiklis suveikia arba nutraukia grandinę?

Saugiklis paprastai išjungia arba nutraukia grandinę, kai srovė viršija saugiklio vardinę srovę. Tai gali sukelti grandinės perkrova, trumpasis jungimas arba gedimas.

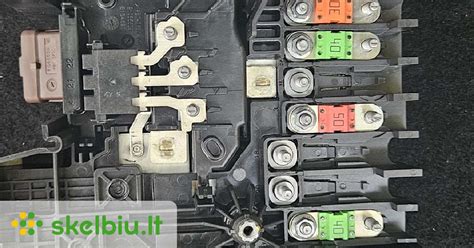

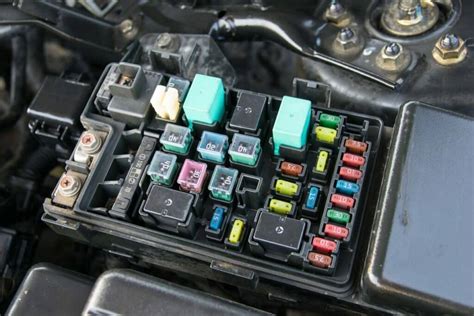

Automobilio saugiklių dėžutės

Automobilyje yra daug dalių ir elektroninės įrangos, o kiekvienoje įrangoje gali būti įmontuotas saugiklis. Siekiant palengvinti techninę priežiūrą, kiekvienas automobilis projektavimo pradžioje yra suprojektuotas su centralizuota vieta saugikliams, ir ši vieta vadinama saugiklių dėžute.

Kur yra saugiklis automobilyje?

Paprastai automobilyje yra dvi saugiklių dėžutės:

• Viena yra variklio skyriuje, atsakinga už automobilio išorinę elektros grandinę (pvz., variklio valdymo bloką, garsiakalbį, stiklo valytuvą, ABS, priekinius žibintus ir kt.).
• Kita yra šalia vairuotojo kairėje pusėje ir valdo automobilio vidinius elektros prietaisus, tokius kaip langų pakėlėjai, oro pagalvės, elektra valdomos sėdynės, cigarečių žiebtuvėliai ir kt.

Saugiklių lizdo (laikiklio) funkcija ir konstrukcija

Naudojimo metu automobilio saugiklių lizdas (saugiklio laikiklis) apsaugo saugiklį nuo tam tikro perkrovos diapazono, kai srovė svyruoja dėl maitinimo šaltinio ar išorinių trukdžių. Kai automobilio saugiklių lizdo grandinėje atsiranda palyginti didelė perkrovos srovė, jos perkrovos srovė turėtų būti nutraukta per nustatytą laiką. Automobilio saugiklių blokas tam tikru mastu gali apsaugoti kitas elektroninės grandinės dalis. Jie būna įvairių amperų verčių, pavyzdžiui, 1A, 4A, 5A, 6.3A ir pan.

Automobilio saugiklių laikiklyje esantis saugiklis gali būti naudojamas esant įtampai, lygiai ar mažesnei už jo vardinę įtampą, tačiau paprastai negalima naudoti grandinėse, kur grandinės įtampa yra didesnė už vardinę saugiklio įtampą. Taip pat svarbus yra įtampos kritimas įrenginyje ir saugiklio vardinė srovė. Šiluminis automobilio saugiklio lizdo balansas reiškia, kad kai temperatūra stabilizuoja išmatuotą įtampą abiejuose galuose, įtampos kritimas abiejuose saugiklio galuose tam tikru mastu turės poveikį grandinei. Todėl reguliuojant įtampos kritimą, šie parametrai yra aiškiai nurodyti.

Automobilio saugiklio lizdo perkrovos srovė daugiausia reiškia srovę, tekančią grandinėje, kuri yra didesnė už įprastą darbo laiką. Jei perkrovos srovės negalima atjungti, tai gali sugadinti kitas grandinės elektronines dalis.

Automobilių saugiklių laikiklių klasifikacija

Automobilių saugiklių laikikliai gali būti klasifikuojami pagal kelis kriterijus:

• Pagal montavimo tipą: Švininių saugiklių laikiklis naudojamas automobilių laidų pynėms. Automatinis saugiklio spaustukas naudojamas automatiniam saugikliui sumontuoti ant plokštės, tai lengva įdiegti ir išardyti.
• Pagal saugiklių įrengimo tipą: Jį galima suskirstyti į saugiklių dėžę ir saugiklių dėžę.
• Pagal saugiklio dydį: Saugiklių dėžę galima suskirstyti į didelę, vidutinę ir mažą saugiklių dėžę.
• Pagal medžiagą: Saugiklių dėžę galima suskirstyti į plastiko ir bakelito saugiklių dėžę.
• Pagal aplinkosaugą: Gali būti suskirstyta į aplinkos apsaugos ir neaplinkos apsaugos saugiklių dėžę.
• Pagal montavimo taškus: Galima suskirstyti į švino saugiklių dėžę ir plokštės tipo saugiklių dėžę, prietaisų skydelio įrengimo saugiklių dėžę ir kt.

Kaip saugiai pakeisti perdegusį saugiklį

Jei atsirado saugiklio gedimas, svarbu žinoti, kaip rasti ir pakeisti sugedusį saugiklį.

Paprastas saugiklio išėmimo triukas

Šį metodą atskleidė „YouTube“ kanalo „SeidelRanch“ kūrėjas. Užuot vargę su replėmis ar pirštais, galite naudoti kitą saugiklį, ypač didesnį „maxi“ saugiklį, kad sugriebtumėte ir ištrauktumėte įstrigusį saugiklį. Didesnių saugiklių metaliniai danteliai yra unikalios formos, todėl jie gali tvirtai įsikibti į mažesnius saugiklius, todėl išimti juos galima be vargo. Tačiau svarbu atkreipti dėmesį, kad šis metodas tinka ne visiems saugiklių tipams.

Žingsniai keičiant saugiklį

1. 1 žingsnis: Raskite saugiklių dėžutę. Saugiklių dėžė salone dažniausiai yra centrinės konsolės šone prie durų arba po vairu. Saugiklių dėžė variklio skyriuje paprastai yra transporto priemonės variklio skyriaus krašte.
2. 2 žingsnis: Ieškokite saugiklių lentelės, kad rastumėte saugiklio padėtį. Pagal saugiklių kryžminę lentelę, esančią ant saugiklių dėžutės dangtelio, galime rasti ieškomo saugiklio padėtį.
3. 3 žingsnis: Patikrinkite legendą ir sužinokite tikrąją saugiklio padėtį. Turėdami konkretų saugiklio vietos žemėlapį, naudodamiesi legenda galime rasti tikrąją saugiklio vietą automobilyje.

Likusi procedūros dalis yra naudoti specialius automobilių įrankius, kad ištrauktumėte pažeistą saugiklį ir pakeistumėte jį nauju. Dabartinėse transporto priemonėse naudojamo kištukinio tipo saugiklio nėra nei teigiamo, nei neigiamo paskirstymo, todėl keičiant saugiklį reikia tik atkreipti dėmesį į saugiklio dydį ir srovės stiprumą.

Bendrųjų saugiklių santrumpų palyginimo lentelė

Kai kuriuose importuotuose automobilių saugikliuose nurodomos dalys, kurios dažnai naudoja angliškus sutrumpinimus, techninė priežiūra yra labai sunki. Čia pateikiame keletą įprastų su saugikliais susijusių santrumpų, tikimės jums padėti:

Saugiklių keitimo atsargumo priemonės

Keičiant saugiklį, svarbu atkreipti dėmesį į šias problemas:

• Teisinga amperų vertė: Keisdami saugiklį, įsitikinkite, kad pasirinkote teisingą saugiklio amperų skaičių. Nedidinkite dabartinių saugiklio specifikacijų ir jokiu būdu jų nekeiskite laidu. Elektriniai prietaisai gali sklandžiai veikti esant nustatytai srovei, tuo tarpu esant didesnei srovei gali tinkamai neveikti ir perkaisti.
• Pirkimo kanalai: Saugiklį galima nusipirkti visur, tačiau rekomenduojama pirkti oficialiose 4S parduotuvėse ar remonto dirbtuvėse. Netinkami saugiklių laidai gali būti pagaminti iš kitų metalų, todėl grandinės apsauga nebus garantuojama, o netinkami plastikiniai dangteliai gali sukelti gaisrą, jei saugiklis perkrautas.
• Kaip pakeisti atsarginį saugiklį: Jei nėra atsarginio saugiklio, avarijos atveju galite pakeisti saugiklį iš kitos įrangos, kuri neturi įtakos vairavimui ir saugai.

Įspėjimas: Įstačius didesnio stiprumo srovės saugiklį, elektros grandinė gali perkaisti (kilti gaisro pavojus), jei kuri nors įranga naudos per didelį kiekį elektros energijos.

Saugiklių gedimo priežastys ir gedimų diagnostika

Nors automobilio grandinė turėtų būti gamykloje labai išsamiai išbandyta, saugiklių gedimai vis dar pasitaiko. Suprasti priežastis yra svarbu norint tinkamai diagnozuoti ir išvengti problemų.

Dažniausios saugiklių gedimo priežastys

Dabartinį transporto priemonės saugiklio gedimo atvejį galima suskirstyti į dvi pagrindines situacijas:

• Per didelė elektros apkrova: Tai gali sukelti didelių elektros prietaisų, tokių kaip modifikuoti priekiniai žibintai, automobilių garso įranga, prastos kokybės cigarečių žiebtuvėlio adapterio ir didelės galios cigarečių žiebtuvėlio naudojimas. Todėl svarbu žinoti originalios gamyklos automobilio galią ir maksimalią apkrovą.
• Trumpasis jungimas automobilio grandinėje: Tai gali atsirasti dėl laidų pažeidimo. Kasdieninės priežiūros metu svarbu vengti tiesioginio mašinų skyriaus plovimo vandeniu, kad nebūtų trumpojo jungimo tarp saugiklių dėžutės ir grandinės. Be to, apžiūrint galima pastebėti, ar nėra trumpojo jungimo dėl pažeistos vielos izoliacijos.

Saugiklio diagnozavimas

Jei neveikia koks nors elektrinis prietaisas, pavyzdžiui, cigarečių žiebtuvėlis, pirmiausia reikėtų patikrinti atitinkamą saugiklį. Jei saugiklis nėra sugadintas, tai gali būti prietaiso gedimas dėl kitų priežasčių, todėl tuomet reiktų kreiptis į servisą. Jei saugikliai perdega pakartotinai, net naudojant tinkamo nominalo, tai gali būti signalas apie rimtesnius elektros sistemos sutrikimus, tokius kaip trumpasis jungimas. Tokiais atvejais būtina kreiptis į kvalifikuotus specialistus, kurie gali atlikti išsamią diagnostiką.

Saugiklių svarba automobilio garso sistemose

Automobilio garso sistemos saugikliai yra būtini siekiant apsaugoti įrangą nuo elektros perkrovų, trumpųjų jungimų ir gaisro rizikos. Tinkamas saugiklių pasirinkimas ir montavimas yra būtinas žingsnis, siekiant išvengti didelių remonto išlaidų ar pavojingų situacijų.

Perkrovos prevencija

Elektros perkrova yra viena dažniausių automobilio garso įrangos gedimų priežasčių. Jei stiprintuvas ima per daug srovės arba atsiranda trumpasis jungimas, saugiklis nutraukia elektros tiekimą. Tai padeda išvengti perkaitimo ir vidinių įrangos pažeidimų. Be tokios apsaugos, per didelė apkrova gali paveikti ne tik garso sistemą, bet ir kitas automobilio dalis.

Gaisro rizikos mažinimas

Kitas svarbus aspektas - gaisro rizika, kylanti dėl laidų perkaitimo. Saugikliai čia tampa pirmąja apsaugos linija, nes jie išsijungia dar prieš laidams pasiekiant pavojingą temperatūrą.

Brangios įrangos apsauga

Brangi garso įranga, tokia kaip stiprintuvai ir garsiakalbiai, reikalauja patikimos apsaugos. Net trumpalaikis trumpasis jungimas gali pažeisti ne tik stiprintuvą, bet ir prijungtus komponentus. Saugikliai apsaugo visą garso sistemos grandinę - nuo laidų iki svarbiausių įrenginių. Kokybiška saugiklių sistema ne tik prailgina įrangos tarnavimo laiką, bet ir sumažina remonto išlaidas. Be to, kai kurie gamintojai reikalauja naudoti tinkamas apsaugos priemones, kad būtų išlaikytos garantinės sąlygos.

Tinkamas saugiklių pasirinkimas ir montavimas

Norint užtikrinti visos garso sistemos saugumą, verta derinti skirtingų tipų saugiklius. Pavyzdžiui, naudokite ANL saugiklius pagrindiniam maitinimo kabeliui, plokštelinius - stiprintuvo šakoms, o mini saugiklius - mažesniems komponentams.

Saugiklio nominalo nustatymas

Norėdami nustatyti, kokio nominalo saugiklio reikia, naudokite šią formulę: galia (W) ÷ įtampa (V) = reikalinga srovė (A). Nepamirškite pridėti 25% atsargos. Pavyzdžiui, jei turite 1000 W stiprintuvą, prijungtą prie 12 V sistemos, skaičiavimas atrodys taip: 1000 W ÷ 12 V = 83,3 A. Su atsarga tai būtų apie 104 A.

Montavimo vieta

Kai jau žinote reikiamą saugiklio nominalą, svarbu tinkamai pasirinkti jo montavimo vietą. Saugiklį reikia montuoti kuo arčiau akumuliatoriaus - ne toliau kaip 45 cm nuo jo teigiamo poliaus. Taip užtikrinama, kad trumpojo jungimo atveju saugiklis suveiks greičiau nei kabelis spės perkaisti. Saugiklio nerekomenduojama montuoti automobilio salone, nebent jis yra papildomai apsaugotas.

Saugiklio laikiklio kokybė

Saugiklio laikiklis yra ne mažiau svarbus nei pats saugiklis. Prastos kokybės laikiklis gali sukelti kontaktų pasipriešinimą, dėl kurio atsiranda šilimas, o tai gali sukelti net gaisrą. Rinkitės laikiklius su sidabru arba auksu padengtais kontaktais - jie apsaugo nuo korozijos ir sumažina elektros pasipriešinimą. Montuojant būtina užtikrinti, kad kontaktai būtų tvirtai priveržti. Atlaisvėję kontaktai gali sukelti papildomą pasipriešinimą, dėl kurio laikiklis kaista ir kyla gaisro pavojus.

Vandeniui atsparūs laikikliai

Jei saugiklio laikiklis bus montuojamas vietoje, kurioje gali kauptis drėgmė, rinkitės vandeniui atsparius laikiklius. Tokie laikikliai turi gumines tarpines ir apsauginius dangtelius, kurie neleidžia patekti nei vandeniui, nei dulkėms.

Sistemos saugumo užtikrinimas

Remiantis statistika, iki 30% automobilių gaisrų, susijusių su garso sistemomis, galėjo būti išvengta naudojant tinkamai parinktus saugiklius. Tai dar kartą parodo, kaip svarbu laikytis gamintojo rekomendacijų ir atsakingai rinktis montavimo komponentus.

Bendri principai ir specialistų pagalba

Pagrindiniai principai, kurių būtina laikytis: saugiklis turėtų būti montuojamas kuo arčiau akumuliatoriaus, naudojami tik kokybiški komponentai, o visi parametrai turi atitikti gamintojo nurodymus. Jei kyla abejonių dėl saugiklio pasirinkimo ar jo montavimo, visada verta pasikonsultuoti su specialistais. Tinkamai įrengti saugikliai ne tik apsaugo automobilio stiprintuvą, bet ir visą transporto priemonės elektros instaliaciją.
