Įvadas ir Pagrindinė Paskirtis
Automobilio generatorius yra būtinas komponentas kiekviename automobilyje su vidaus degimo varikliu. Be jo automobilis apskritai neapsieitų, nes tai yra vienintelis automobilio agregatas, gaminantis elektros energiją.
Jo pagrindinė funkcija - varikliui veikiant, tiekti elektros energiją visiems transporto priemonės elektros įrenginiams (elektra valdomiems langams, valytuvams, centriniam užraktui, degimo sistemai, borto kompiuteriui ir kt.) bei įkrauti automobilio akumuliatorių. Šiuolaikiniame automobilyje beveik kiekvieną sistemą valdo jutikliai, fiksuojantys skirtingus jų darbo režimus, todėl kad veikiant mašinos varikliui kiekviena sistema nebūtų maitinama iš akumuliatoriaus, yra sumontuotas generatorius. Tuo pat metu, generatorius palaiko akumuliatoriaus įkrovą, užtikrindamas stabilų ir nepertraukiamą energijos tiekimą, kas yra gyvybiškai svarbu valdymo blokams, jutikliams ir kitai jautriai elektronikai.
Istorinė Raida ir Evoliucija
Automobilių pramonėje generatorius kartu su akumuliatoriumi atsirado XX amžiaus pradžioje, kai reikėjo nuolat įkrauti baterijas. Pirmieji generatoriai, kurių veikimo principas buvo žinomas jau seniai (pirmasis tokio tipo įrenginys sukonstruotas Nikolajaus Teslos 1891 m.), buvo dideli, nuolatinės priežiūros reikalaujantys nuolatinės srovės mazgai. Jau daugiau nei pusę amžiaus transporto priemonėse naudojami tik kintamosios srovės generatoriai, nes jie yra pigesni, patikimesni ir kompaktiškesni už iki 1960 m. naudotus nuolatinės srovės analogus.
Nuo Teslos laikų pasikeitė jo efektyvumui įtakos turinčios detalės, tačiau generatoriaus konstrukcija išliko panaši. Nors transporto priemonės sistemoms maitinti reikalinga nuolatinė srovė, šiuolaikiniai kintamosios srovės generatoriai efektyviai paverčia mechaninę energiją į elektros, kuri vėliau yra išlyginama. Didelį atskirų dalių patikimumą lemia naujų gamybos technologijų įdiegimas, todėl šiuolaikiniai generatoriai tapo kompaktiški ir efektyvūs.
Automobilio Generatoriaus Veikimo Principas ir Konstrukcija
Generatorius - tai mechanizmas, kuris konvertuoja mechaninę variklio energiją į elektros energiją. Šis procesas vyksta dėl elektros indukcijos reiškinio - kintamosios elektros srovės atsiradimo, keičiant magnetinį srautą, tekantį per uždarą kilpą.

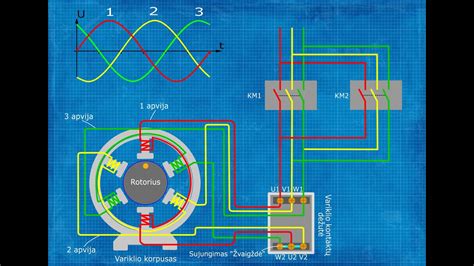

Pagrindiniai generatoriaus elementai
- Statorius: Fiksuota dalis su varine apvija (kilpa), ant kurios paskirstyta trifazė statoriaus apvija pagal 120 laipsnių elektrinio kampo skirtumą. Generatoriaus konstrukciją sudaro statoriaus šerdis ir apvija, apsaugotos dviejų dangčių (priekinio ir galinio), kurie gaminami iš aliuminio lydinių.
- Rotorius: Elektromagnetinė dalis su apvijomis, sudaryta iš dviejų polių žnyplių, kuri sukasi statoriaus viduje. Kai rotoriaus apvija yra prijungta prie nuolatinės srovės, ji sužadinama, o dvi polių žnyplės sudaro N ir S polius.
- Įtampos reguliatorius: Mechanizmas, reguliuojantis išėjimo įtampą, kad ji būtų stabili.
- Lygintuvų diodai (diodų tiltas): Keičia kintamąją srovę į nuolatinę.
Veikimo eiga
- Užvedimas ir sužadinimas: Pasukus raktą automobilio degimo spynelėje, akumuliatorius pirmiausia tiekia srovę. Akumuliatoriaus teigiama srovė keliauja per įkrovimo lemputę, reguliatoriaus kontaktus į sužadinimo apviją, o toliau per juosmens lygintuvą į akumuliatoriaus neigiamą gnybtą. Tai sukuria pradinį elektromagnetinį lauką rotoriuje.
- Mechaninės energijos perdavimas: Generatorius yra tvirtinamas priekinėje variklio dalyje specialiais kronšteinais ir sujungtas su alkūninio veleno skriemuliu. Šiuolaikinėse transporto priemonėse šis sujungimas atliekamas diržo pagalba. Alkūninis velenas, naudodamas generatoriaus diržą, suka generatoriaus skriemulį ir, atitinkamai, rotorių. Kuo didesnis skirtumas tarp skriemulių alkūniniame velene ir generatoriuje, tuo aukštesnes apsukas gali pasiekti pastarasis ir tuo stipresnė gali būti elektros srovė.
- Srovės generavimas: Kai variklis dirba ir diržas sukasi, rotorius sukasi stacionariame statoriuje. Magnetinio lauko linija prasideda nuo N poliaus, per oro tarpą patenka į statoriaus šerdį ir grįžta į gretimą S polių. Besisukant rotoriui, magnetinis srautas ritėje palaipsniui keičia savo kryptį, nes priešais rites atsiranda tai šiaurinis, tai pietinis rotoriaus poliai. Rotoriaus apvija perkerpa magnetines jėgos linijas statoriaus apvijose, generuodama trifazę kintamąją sinusoidinę srovę. Šios kintamosios srovės dažnis tiesiogiai priklauso nuo sukimosi dažnio ir polių porų skaičiaus.
- Įtampos reguliavimas ir lygiavimas: Generuojama įtampa tiesiogiai priklauso nuo generatoriaus veleno sukimosi greičio - kuo greičiau, tuo didesnė įtampa. Kintamoji srovė iš statoriaus sureguliuojama įtampos reguliatoriaus ir perduodama lygintuvų diodams, kurie ją paverčia nuolatine srove. Ši nuolatinė srovė yra paduodama į automobilio borto tinklą.
- Sistemos veikimas: Užvedus variklį, didėjant generatoriaus sūkių dažniui, didėja ir generatoriaus gnybtų įtampa. Kai generatoriaus išėjimo įtampa tampa lygi akumuliatoriaus įtampai, įkrovimo indikatoriaus lemputė užgęsta (nes potencialų skirtumas tarp gnybtų lygus nuliui), rodydama, kad generatorius veikia normaliai ir pats tiekia sužadinimo srovę.
Didelio ir mažo greičio maitinimo grandinės konvertavimas yra automatinis. Mažo greičio diapazone trifazės apvijos serijinis išėjimas pagerina generatoriaus išėjimo įtampą ir įkrovimo našumą. Didelio greičio diapazone, didėjant generatoriaus greičiui, didėja nuosekliai sujungtos trifazės apvijos indukcinis reaktyvumas, didėja vidinis slėgio kritimas ir sustiprėja armatūros reakcija, todėl išėjimo įtampa stabilizuojasi.
KAIP VEIKIA DYZELINIS GENERATORIUS – ANIMACIJA
Techniniai Duomenys ir Galia
Automobilio elektros sistemoms turi būti tiekiama stabili 14 voltų įtampa. Sukurtos srovės galia priklauso nuo alkūninio veleno apsisukimų - atitinkamai, įtampa didėja kartu su skriemulio apsisukimais geometrine progresija.
Automobilių generatorių galia gali skirtis priklausomai nuo automobilio elektros sistemos reikalavimų. Apskritai, daugumos standartinių automobilių generatorių, randamų lengvuosiuose automobiliuose, srovės galia yra nuo 70 iki 150 amperų (A). Tačiau yra ir padidintos galios generatorių, kurie gali užtikrinti ir iki 200 amperų galią ar daugiau. Šie didesnės galios kintamosios srovės auto generatoriai dažnai naudojami transporto priemonėse, kurioms reikia daugiau elektros energijos. Dažniausiai tai būna automobiliai su įvairiais patobulinimais, tokiais kaip galingos garso sistemos, papildomas apšvietimas ir kita įranga.
Tačiau reikia atkreipti dėmesį, kad kai kuriuose vakarietiškuose automobiliuose generatoriaus galios rezervas gali būti per mažas esant didelėms apkrovoms, ypač žiemos metu.
Dažniausi Gedimai ir Diagnostika
Sugedus generatoriui, gali atsirasti įvairių simptomų, kurie rodo problemas su automobilio elektros sistema. Generatoriai dažniausiai genda prasidėjus žiemos sezonui, to priežastis - padidėjęs elektros energijos sunaudojimas dėl papildomo apšvietimo, šildymo, valytuvų darbo ar kitų įtaisų, imančių elektros energiją.
Būdingi gedimo simptomai:
- Prietaisų skydelio lemputė: Akivaizdiausias požymis yra prietaisų skydelyje užsidegusi „akumuliatoriaus įkrovimo problemos“ lemputė. Tai signalizuoja, kad į akumuliatorių tiekiama neteisinga elektros įtampa - per maža arba per didelė.
- Žibintų ir prietaisų skydelio ryškumo sumažėjimas/mirgėjimas: Lengvi simptomai apima sumažėjusį halogeninių priekinių žibintų ir prietaisų skydelio ryškumą, kai variklis dirba nedideliu sūkių dažniu (tuščiąja eiga). Vos sustojus prie šviesoforo arba pajudėjus iš vietos, priekiniai žibintai ir prietaisų skydelis gali pradėti mirgėti. Sunkus simptomas - prietaisų skydelyje esanti šviečiančių lempučių grandinė, signalizuojanti apie klaidą.
- Akumuliatoriaus iškrovimas: Jei generatorius neveikia efektyviai ir nepakankamai įkrauna akumuliatorių, šis gali greitai išsikrauti. Tai gali sukelti sunkumų užvedant automobilį, ypač šaltą žiemos rytą. Per aukšta tiekiama įtampa, atvirkščiai, gali sugadinti akumuliatorių.
- Neįprasti garsai ir vibracija: Sklindantys įvairūs garsai ar pulsuojančios automobilio šviesos rodo generatoriaus gedimą. Guolių gedimas sukelia triukšmą ir vibraciją, galinčią visiškai užblokuoti generatorių. Neleistina eksploatuoti sugedusio generatoriaus esant šiems veiksniams.
Dažniausios gedimų priežastys:
- Per maža arba per didelė įkrova.
- Pažeistas, susidėvėjęs arba laisvas pavaros diržas, kuris neleidžia generatoriui suktis reikiamu greičiu.
- Įtampos reguliatoriaus gedimas, sukeliantis įtampos šuolius.
- Diodų tilto gedimas (perdegimas), sukeliantis elektros šuolius ir įkrovimo problemas. Dažniau genda generatorių elektros dalis, sudega diodų tiltai, perdega nepatvarios relės.
- Susidėvėję guoliai arba šepetėliai.
- Laidų ar jungčių problemos, trumpasis jungimasis inkare arba statoriuje.
- Per žema generatoriaus vieta, prisidedanti prie greitesnio jo įsiskverbimo į purvą ir greitesnio gedimo.
Priežiūra ir Gedimų Prevencija
Sugedus generatoriui, vargu ar sugebėsite pasiekti savo kelionės tikslą be techninių siurprizų, nes vienu momentu variklis tiesiog neužsives. Kad išvengtumėte gedimų ir užtikrintumėte ilgalaikį generatoriaus bei visos automobilio elektros sistemos veikimą, būtina reguliariai jį tikrinti ir tinkamai prižiūrėti. Laiku užkirtus kelią generatoriaus gedimams ir jį prižiūrint, galima išvengti būtinybės jį keisti.
Rekomendacijos:
- Reguliariai pasitikrinkite generatoriaus veikimą ir nedelsiant šalinkite gedimus.
- Užtikrinkite, kad akumuliatorių baterija būtų techniškai tvarkinga - reikiamo dydžio ir visiškai įkrauta.
- Transmisijos diržo įtempimas turi būti tinkamas. Susidėvėjęs, laisvas arba pažeistas diržas gali neleisti generatoriui suktis reikiamu greičiu.
- Nerekomenduojama jungti daug energijos vartotojų vienu metu, kad išvengtumėte akumuliatoriaus išsikrovimo važiuojant ir generatoriaus perkrovos.
- Venkite paleisti kito automobilio variklio savo veikiančiu automobiliu, net tam skirtais laidais, nes tai gali perdegti generatoriaus diodų tiltelį.
- Pastebėjus pirmuosius gedimo ženklus, kreipkitės į servisą. Toli gražu ne visais atvejais reikės pirkti naują prietaisą; neretai pakanka stipriau įtempti arba pakeisti diržą, nuvalyti kontaktus ar atlikti smulkų remontą.
- Jei reikia keisti generatorių, svarbu netaupyti ir rinktis patikimų bei žinomų gamintojų produkciją. Tokiais atvejais sumažinsite galimybę įsigyti prietaisą, kurio kokybė kelia daugiau problemų nei padeda jas išspręsti.
