Kondensatorius yra esminis elektronikos komponentas, tačiau daugelis žmonių nesupranta, kas jis yra ar kaip jis veikia. Elektronikos pasaulyje kondensatorius veikia panašiai kaip indas, kuris kaupia elektros energiją, kad prireikus ją išleistų. Pagrindinė kondensatoriaus paskirtis yra kaupti ir paleisti elektros energiją. Jis naudojamas įvairiems tikslams elektroninėse grandinėse.
Kas yra kondensatorius?

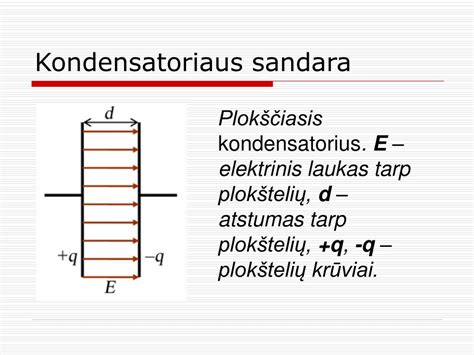

Kondensatorius, taip pat žinomas kaip kapasitorius, yra elektrinis komponentas, kuris kaupia ir išskiria elektros energiją. Jį sudaro dvi laidžios plokštės, išdėstytos lygiagrečiai viena kitai ir atskirtos izoliacine medžiaga, vadinama dielektrine terpe. Kai tarp dviejų plokščių taikomas įtampos skirtumas, ant kiekvienos iš jų susidaro elektros krūvis, sukuriantis elektrinį lauką dielektrike, kuriame kondensatorius kaupia energiją.
Dielektrikas gali būti oras, popierius, žėrutis, keramika ir kitos izoliacinės medžiagos. Kondensatoriaus talpa yra skaitine prasme lygi laidžios plokštės įkrovos ir įtampos tarp dviejų plokščių santykiui. Pagrindinis kondensatoriaus talpos vienetas yra faradas (F). Grandinės schemoje raidė C dažniausiai naudojama talpiniam elementui pavaizduoti.
Kondensatorių tipai:
- Keraminiai kondensatoriai: naudoja keraminę medžiagą kaip dielektriką ir yra labai paplitę elektroninėse grandinėse dėl mažo dydžio ir mažos kainos.
- Elektrolitiniai kondensatoriai: naudoja elektrolitinį skystį arba gelį kaip dielektriką ir turi didesnę energijos kaupimo talpą, palyginti su kitų tipų kondensatoriais.
- Tantalo kondensatoriai: panašiai kaip elektrolitiniai kondensatoriai, vietoj aliuminio jie naudoja tantalą.
- Plėveliniai kondensatoriai: naudoja plastikinę plėvelę kaip dielektriką ir yra žinomi dėl didelio stabilumo ir patikimumo.
Pagrindinės kondensatorių funkcijos elektroninėse grandinėse
Kondensatoriai elektroninėse grandinėse naudojami įvairiems tikslams. Jų universalumas daro juos nepakeičiamais daugelyje šiuolaikinių įrenginių.
- Energijos kaupimas ir išleidimas: Tai yra viena iš labiausiai paplitusių kondensatorių naudojimo būdų - kaupti energiją vėlesniam naudojimui.
- Įtampos stabilizavimas: Kondensatoriai dažniausiai naudojami įtampai stabilizuoti, taip užkertant kelią įtampos šuoliams, kurie gali pažeisti jautrius elektronikos komponentus, tokius kaip mikroprocesoriai ir jutikliai.
- Triukšmo filtravimas: Jie taip pat padeda filtruoti nepageidaujamą elektrinį triukšmą (pašalinius signalus), kuris gali paveikti garso signalų kokybę ir aiškumą. Kondensatoriai naudojami elektroniniuose filtruose, kad blokuotų tam tikrus signalo dažnius, o kitiems būtų leidžiama praeiti.
- Energijos tiekimas kritiniais atvejais: Kondensatoriai suteikia energijos kritiniais atvejais, užtikrindami pastovią galią.
- Sujungimas ir apeinamosios grandinės: Jie naudojami signalams sujungti tarp skirtingų grandinės pakopų, nepraleidžiant nuolatinės srovės. Pavyzdžiui, kondensatoriai atlieka svarbų vaidmenį derinant, apeinant, sujungiant ir kitose grandinėse. Jie naudojami tranzistorinio radijo derinimo grandinėje ir spalvoto televizoriaus sujungimo bei apėjimo grandinėje.
Jei elektroninėse grandinėse nebūtų kondensatorių, kiltų nemažai nemalonių pasekmių: dažnai pasireikštų įtampos svyravimai ir šuoliai, padidėtų elektrinis triukšmas, o maitinimo šaltiniams būtų sunku užtikrinti nuolatinę ir tolygią įtampą. Mobiliuosiuose telefonuose kondensatoriai padeda valdyti akumuliatoriaus energiją ir užtikrina, kad komponentai gautų stabilią nuolatinę srovę. Kompiuteriai naudoja kondensatorius savo pagrindinėse plokštėse ir vaizdo plokštėse, kad išlygintų įtampą ir filtruotų signalus.
Kondensatoriai automobilių garso sistemose
Automobilių garso sistemos išlieka daugelio asmenų, linkusių į aukštesnę garso kokybę, susidomėjimo objektu. Nors garsiakalbiai, stiprintuvai ir kabeliai yra galbūt pirmieji komponentai, kurie ateina į galvą modifikuojant garso sistemą, kondensatoriai taip pat yra svarbūs ir paprastai nepakankamai įvertinti komponentai. Jie kaupia ir išleidžia elektros energiją, padėdami išspręsti tam tikras garso problemas ir pagerinti garso kokybę automobiliuose.
Kondensatorių funkcijos automobilių garso sistemose:
- Energijos tiekimas stiprintuvams: Viena iš kondensatorių funkcijų yra tiekti stiprintuvams maitinimo šaltinį. Stiprintuvas naudoja galią, kai reikia, paprastai sunkių garsų metu, pavyzdžiui, boso natos. Tai atitraukia srovę iš automobilio elektrinės sistemos, todėl sukelia mažos įtampos problemą, dėl kurios gali iškraipyti kitas automobilio sistemas. Kondensatoriai sumažina šiuos energijos tiekimo sunkumus, nes jie suteikia reikiamą srovę stiprintuvui, užtikrindami pastovią įtampą, kurioje nėra šaltinio varžos, galinčios pakenkti skleidžiamo garso kokybei.
- Boso dažnio atsako išplėtimas: Kondensatoriai padeda išplėsti boso dažnio atsaką. Žemo boso dažnis yra imlus galiai, ir bet koks galios išėjimo trūkumas reiškia silpną ar perdėtą bosą.
- Apsauga nuo srovės šuolių: Kondensatoriai taip pat prisideda prie apsaugos. Fiziniai veiksniai, tokie kaip kintamosios srovės generatoriaus smūgis, kelia didelį pavojų subtilioms automobilio garso sistemos elektrinėms dalims. Tokius smaigalius gali absorbuoti kondensatorius, todėl jie nepateks į stiprintuvą ar kitas grandinės dalis.
Apibendrinant, kondensatoriai yra svarbūs automobilių garso sistemų komponentai, užtikrinantys ne tik našumą, bet ir apsaugą. Tai pagerina amplifikacijos sistemos našumą, stabilumą ir garso kokybę.
Kaip įdiegti automobilio garso kondensatorių
Dažnai užduodami klausimai apie kondensatorius automobilių garso sistemose:
- Ar kondensatoriai reikalingi visoms automobilių garso sistemoms? Kondensatoriai nebūtinai naudojami visose automobilių garso sistemose, tačiau visi, kurie savo transporto priemonei įrengė labai galingus stiprintuvus ar žemų dažnių garsiakalbius, turėtų apsvarstyti galimybę jį įdiegti.
- Kokie yra kondensatoriaus gedimo požymiai? Jei įvyksta garso iškraipymai, ypač žemo dažnio, arba kai garso sistemai sunku atkurti bosą, kondensatorius gali būti sugadintas arba netinkamai veikia.
- Ar kondensatoriai gali padaryti žalos automobilių garso įrangai? Kondensatoriai, jei tinkamai prijungti, negali jokiu būdu pakenkti jūsų garso sistemai. Tiesą sakant, jie labai padeda, nes apsaugo sistemą nuo galios viršįtampių.
- Kokia yra tinkama kondensatoriaus įdėjimo į automobilio garso sistemą procedūra? Paprastai kondensatoriaus diegimas apima jų prijungimą prie stiprintuvo įvesties maitinimo šaltinio.
- Kiek laiko tarnauja kondensatoriai, naudojami automobilių garso sistemose? Aukštos kokybės kondensatoriai yra skirti trukti keletą metų, netgi ilgiau nei visa garso sistema, kuri juos naudoja.
Kondensatorius (kondicionieriaus radiatorius) automobilių oro kondicionavimo sistemoje
Automobilių oro kondicionavimo sistema yra sukonstruota taip, kad kiekviena jų privalo turėti ir tikrai turi vadinamą kondicionieriaus radiatorių arba kitaip kondensatorių. Tai yra nepakeičiama kondicionavimo sistemos automobiliuose dalis. Distiliavimo procese įrenginys, paverčiantis dujas ar garus į skystą būseną, vadinamas kondensatoriumi, ir visi kondensatoriai veikia atimdami dujų ar garų šilumą.
Automobilio oro kondicionavimo sistemoje šaltnešis iš kompresoriaus patenka į kondensatorių kaip aukšto slėgio ir aukštos temperatūros dujos. Čia jis atšaldomas iki aukšto slėgio ir žemos temperatūros ir pereina į skystą būseną. Kondensatorius yra komplektuojamas ir montuojamas automobilio priekyje, paprastai pačiame priekyje, prieš aušinimo skysčio radiatorių. Taip veikdami ventiliatoriai aušina ne tik aušinimo radiatorių, bet ir kondensatorių. Po kondensatoriaus šaltnešis patenka į garintuvą, sumažėja slėgis, o žemo slėgio dujos virsta skysčiu. Šis procesas sugeria šilumą, todėl garintuvo paviršiaus temperatūra yra labai žema, o tada šaltas oras gali būti išpučiamas per ventiliatorių į saloną.
Kondensatoriaus gedimai ir remontas
Kondensatoriaus gedimai paprastai būna dėl keleto priežasčių:
- Mechaniniai pažeidimai: Jie gali būti mechaniškai pažeidžiami ir tapti nesandarūs, ko pasekoje pradeda leisti freoną ir šaldymo sistema ilgainiui nustoja veikti dėl per mažo freono kiekio sistemoje.
- Korozija ir oksidacija: Aliuminis oksiduojasi ir koroduoja - taip nutinka natūraliai dėl laiko faktoriaus, jų amžiaus ir išorinių aplinkos veiksnių, tokių kaip barstoma druska žiemą, purvas, temperatūrų kaita. Kadangi kondensatorius dažnai būna pačiame automobilio priekyje, jis sugeria viską, kas patenka keliuose, o ilgainiui tai priverčia aliuminį oksiduotis ir jis pradeda leisti freoną daugelyje vietų.
Kondensatorių remontas yra įmanomas dalykas. Radiatorius virinamas tose dirbtuvėse, kur virinami spalvotieji metalai ir aliuminis. Tačiau verta atkreipti dėmesį, kad garantijos, jog jis nepradės leisti kitoje vietoje, suteikti negalima. Kondicionieriaus radiatoriaus (kondensatoriaus) keitimas nauju visuomet yra geresnis sprendimas nei jo tvarkymas ar virinimas, ypač atsižvelgiant į tai, kad šis radiatorius, esantis automobilio priekyje, su laiku pradeda leisti per keletą vietų, ir remontas dažnai būna tik laikinas sprendimas.
Jei situacija leidžia ir kondicionieriaus radiatorius nėra deficitas, o kaina yra įkandama, visuomet geriau jį keisti nauju. Tik tuo atveju, jei kondicionieriaus radiatorių gauti labai sunku ar jis neprotingai brangus įvertinant visą automobilio vertę, tuomet, žinoma, galima mėginti jį tvarkyti.
Kondensatoriai automobilio užvedimo sistemoje: mitas ar realybė?
Kyla klausimas, ar galima prie akumuliatoriaus prijungti kondensatorių, kuris naudojamas audio aparatūrai automobiliuose, ir išvengti elektros įtampos sumažėjimo kiekvieną kartą užvedant automobilį. Realiai mąstant, jei kondensatorius būtų naudingas šiam tikslui, gamintojai jį įmontuotų jau gamykloje. Tvarkingame automobilyje užvedant neturi būti didelio įtampos kritimo.
Kažkada labai seniai, kai dar nebuvo faradinių automobilinių kondensatorių, o automobiliniai akumuliatoriai buvo deficitas, tarybiniai meistrai kėlė idėją, kad kondensatoriai labai pagelbėtų tausojant akumuliatorių, pasiimdami starterio pradinę smūginę srovę. Tačiau šiuolaikinėje realybėje, kur technologijos pažengusios, įprastų kondensatorių nauda užvedimo metu yra minimali.
Skaičiavimų rezultatai ir praktinė nauda
Norint įvertinti kondensatoriaus pagalbą užvedant automobilį, reikia žinoti kondensatoriaus talpą ir starterio naudojamą srovę.
- Vieno 1 Farado (F) kondensatoriaus, pakrauto iki 12.5V ir iškraunamo iki 10V, atiduodama energija yra apie 28 džaulius (J).
- Jei starteris naudoja 1kW galią (optimistinis variantas, normaliam dyzelyje stovi 2-2.5 kW starteris), tai šios energijos pakaktų tik maždaug 56 milisekundėms (0.056 sekundės).
- Norint gauti 50% pagalbos iš kondensatorių per 3 sekundes, reikėtų apie 500 vnt. 1F kondensatorių.
Atsižvelgiant į šiuos skaičiavimus, standartiniai kondensatoriai, naudojami garso sistemose, suteiktų labai trumpalaikę ir menką pagalbą užvedant variklį. Svarbiausia, kad akumuliatorius ir starteris būtų tvarkingi.
Superkondensatoriai
Vis dėlto, egzistuoja technologija, vadinama superkondensatoriais (arba ultrakondensatoriais), kurie yra realybė ir juos galima įsigyti. Jų talpa yra žymiai didesnė nei įprastų kondensatorių. Automobilio akumuliatoriaus talpa paprastai siekia iki 1 kWh. Pilnas kondensatorinis automobilio akumuliatoriaus atitikmuo, galintis atiduoti energiją per trumpą laiką, reikštų kondensatorinę bateriją, kurios talpa svyruotų nuo 63000 F iki 125000 F. Tačiau užvedimui reikalinga energija per kelias sekundes, o ne per valandą. Tokiu atveju, pakaktų nuo 500 F iki 1000 F kondensatorinės baterijos.
Teoriškai, superkondensatoriai galėtų atiduoti reikiamą didelę srovę užvedimo metu ir netgi būtų galima juos įkrauti iš nedidelių šaltinių, tokių kaip kelios galvaninės baterijos ar net mobiliojo telefono kroviklis. Be to, jei automobilis turėtų saulės bateriją ir tokį superkondensatorių paketą, dienos metu, galbūt, nereikėtų jokių papildomų akumuliatorių. Tai rodo superkondensatorių potencialą, tačiau kol kas tai nėra standartinis sprendimas, pakeičiantis akumuliatorius automobilių užvedimo sistemose dėl įvairių techninių ir ekonominių priežasčių.
