Laidų jungtys yra esminiai elektros komponentai, kurie saugiai sujungia du ar daugiau elektros laidų, sukurdami saugius sujungimus, kurie apsaugo nuo elektros pavojų ir užtikrina patikimą energijos perdavimą. Šie maži, bet svarbūs įtaisai naudojami gyvenamosiose, komercinėse, pramonės ir automobilių srityse, siekiant išlaikyti elektros vientisumą ir saugą.
Kas yra laidų jungtys?
Laidų jungtys yra UL sertifikuoti tvirtinimo elementai, naudojami tvirtam dviejų ar daugiau elektros laidų sujungimui elektros dėžutėje, beveik netrukdant vienas kitam. Laidų jungtys, pagamintos iš ugniai atsparių medžiagų, neleidžia laidams liestis su kitais laidais ar atvirais metaliniais paviršiais, o tai gali sukelti pavojingą gedimą ar trumpąjį jungimą. Pagrindinę konstrukciją sudaro izoliacinis plastikinis arba keraminis išorinis korpusas su vidine metaline spyruokle arba sriegimo mechanizmu, kuris tvirtai suima nuimtus laidų galus, kai jie susukti kartu.
Pagrindinės laidinių jungčių taikymo sritys
Laidinės jungtys yra universaliai naudojamos įvairiose srityse, užtikrinant saugius ir patikimus elektros ryšius.
Gyvenamųjų namų elektros sistemos
Laidų jungtys atlieka daugybę svarbių funkcijų namų elektros sistemose:
- Apšvietimo programos: Šviesos jungikliai, lizdai, lubų ventiliatoriai, šviestuvai, termostatų valdikliai, įleidžiami apšvietimo įrenginiai, šviestuvų ir šviestuvų jungtys, apšvietimo sistemos po spintelėmis.
- Saugos ir apsaugos sistemos: ŠVOK, dūmų / CO detektoriai, garažo vartai, durų skambučiai, apsaugos sistemos, judesio jutiklio jungtys, signalizacijos sistemos laidai, durų skambučių ir domofonų įrengimas.
- Maitinimo paskirstymas: Jungčių dėžių jungtys, lizdo ir lizdo laidų, jungiklio skydo jungtys, elektros skydų atnaujinimas.
Komercinis ir pramoninis pritaikymas
Gnybtų blokai yra būtini pramoninių valdymo skydų valdymo laidų prijungimui, nes tai palengvina techninę priežiūrą ir trikčių šalinimą.
- Pramoninės valdymo sistemos: Gamybos įrangos jungtys, variklio valdymo centrai, PLC (programuojamo loginio valdiklio) laidų sujungimas, valdymo skydų mazgai.
- Komerciniai pastatai: Biurų pastato elektros sistemos, mažmeninės prekybos parduotuvių apšvietimas ir elektra, restorano įrangos jungtys, duomenų centro elektros energijos paskirstymas.
Taikymas automobilių pramonėje
Užspaudžiamos ir greito prijungimo jungtys plačiai naudojamos automobilių laidų jungtyse įvairiems elektros komponentams sujungti.
- Transporto priemonių elektros sistemos: Variklio valdymo jungtys, apšvietimo sistemos laidai, garso sistemų montavimas, prietaisų skydelio komponentų jungtys, priekabų laidų komplektai.
Lauko ir požeminės paskirties
Požeminės arba vandeniui atsparios jungtys dažnai randamos purkštuvų sistemose, lauko naminių gyvūnėlių laikymo sistemose, žemos įtampos lauko apšvietime ir panašiose srityse.
- Kraštovaizdžio ir lauko sistemos: Laistymo sistemos valdikliai, lauko apšvietimo instaliacijos, baseino ir SPA elektros jungtys, apsaugos kamerų laidai, sodo apšvietimo sistemos.
Laidinių jungčių tipai ir jų specifinis panaudojimas
Skirtingi laidų jungčių tipai yra sukurti taip, kad atitiktų specifinius elektros instaliacijos poreikius.
1. Užsukamos laidų jungtys (laidų veržlės)
Užsukamos laidų jungtys plačiai naudojamos Šiaurės Amerikoje ir keliose Europos šalyse gyvenamųjų, komercinių ir pramoninių pastatų elektros instaliacijoje.
- Geriausios programos: Gyvenamųjų namų vidaus instaliacija, jungčių dėžių jungtys, šviestuvų montavimas, bendras elektros remontas.
- Spalvomis koduoti dydžiai:
- Pilka: 22-16 AWG (2-3 laidai)
- Mėlyna: 16-14 AWG (2-3 laidai)
- Oranžinė: 14-12 AWG (2-4 laidai)
- Geltonas: 12-10 AWG (2-5 laidai)
- Raudona: 10-8 AWG (2-6 laidai)
2. Įspaudžiamos laidų jungtys
Įspaudžiamos laidų jungtys turi spyruoklinius gnybtus, kurie leidžia laidus įkišti tiesiai į jungtį nepažeidžiant izoliacijos, todėl jungtys yra greitos ir paprastos, idealiai tinka gyvenamųjų ir komercinių patalpų elektros instaliacijoms.
- Idealios programos: Greitas elektros remontas, laikini ryšiai, apšvietimo modernizavimas, mažų prietaisų instaliacija.
3. Užspaudžiamos jungtys
Užspaudžiamos jungtys pagamintos iš metalo ir užspaudžiamos ant nuvalytų laidų galų naudojant užspaudimo įrankį, užtikrinant tvirtą ir patvarų sujungimą, tinkantį automobilių, jūrų ir aviacijos pramonei.
- Pagrindiniai naudojimo būdai: Automobilių laidai, jūrų elektros sistemos, aviacijos ir kosmoso programos, didelės vibracijos aplinka.

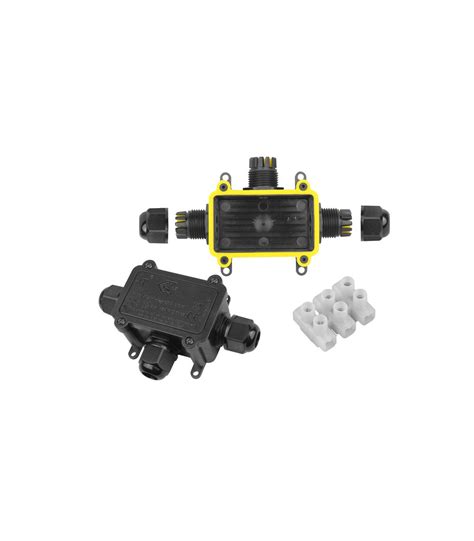

4. Vandeniui atsparios ir požeminės jungtys
Atsparios oro sąlygoms ir vandeniui laidų jungtys yra specializuoti, vienkartinio naudojimo įtaisai, kurių dangtelyje yra silikoninis sandariklis, o dangtelio angą dengia apsauginės briaunos arba flanšai, apsaugantys laidus nuo korozijos, dulkių ir drėgmės.
- Svarbiausios programos: Lauko elektros instaliacijos, požeminiai kabelių ryšiai, baseinų ir SPA sistemos, drėkinimo kontrolė, jūrinė aplinka.
5. Terminalų blokai
Gnybtų blokai naudojami keliems laidams sujungti pramoniniais ir komerciniais tikslais, juos sudaro izoliacinės medžiagos juostelė su metaliniais gnybtais, kur laidus galima įdėti ir pritvirtinti varžtais arba spaustukais.
- Komercinės programos: Pramoniniai valdymo pultai, paskirstymo lentos, įrangos valdymo sistemos, pastatų automatizavimo sistemos.
Saugos standartų ir kodekso laikymasis
Svarbu laikytis saugos standartų ir kodekso reikalavimų, kad būtų užtikrintas tinkamas ir saugus laidų jungčių naudojimas.
UL sąrašas ir sertifikavimas
Visos kokybiškos laidų jungtys turi turėti UL („Underwriters Laboratories“) sertifikatą, užtikrinantį, kad jos atitinka griežtus elektros saugos standartus.
Montavimo saugos reikalavimai
- Prieš jungdami visada išjunkite maitinimą.
- Nuimkite laidų izoliaciją pagal gamintojo specifikacijas.
- Įsitikinkite, kad už jungties ribų nesikiša plikas varis.
- Atlikite vilkimo bandymus, kad patikrintumėte saugius sujungimus.
- Norėdami nustatyti tinkamą dydį, vadovaukitės spalvų kodavimo gairėmis.
Kodekso laikymosi aspektai
Laidų jungčių montavimas turi atitikti šiuos reikalavimus:
- Nacionalinio elektros kodekso (NEC) reikalavimai.
- Vietiniai statybos kodeksai.
- OSHA darbo vietos saugos standartai.
- Tarptautiniai elektros standartai (jei taikoma).
Specializuotos laidų jungčių programos
Kai kurios programos reikalauja specializuotų laidų jungčių, kurios atlaikytų ekstremalias sąlygas.
Aukštos temperatūros aplinka
Aukštos temperatūros vielinės veržlės yra sukurtos taip, kad atlaikytų karštį ir nesideformuotų tokiose srityse kaip:
- Šildymo sistemos jungtys.
- Pramoninių krosnių instaliacija.
- Didelės galios šviestuvai.
- Orkaitės ir prietaiso jungtys.
Aliuminio vielos jungtys
Dirbant su aliuminio laidais, reikia laikytis specialių nurodymų:
- Kanadoje gyvenamųjų namų aliuminio laidams registruoti specialūs užsukami laidų jungtys su laidžiu antioksidaciniu geliu.
- Violetinės spalvos jungtys, skirtos aliuminio ir vario jungtims.
- Antioksidantų junginiai apsaugo nuo korozijos.
Duomenų ir telekomunikacijų
Šiuolaikinės laidų jungtys taip pat naudojamos žemos įtampos įrenginiuose:

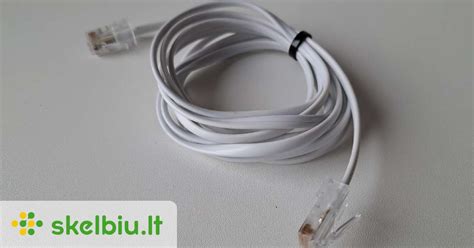

- Tinklo kabelių galinės jungtys.
- Telefono sistemos jungtys.
- Apsaugos sistemos laidai.
- Garso / vaizdo įrangos instaliacijos.
Laidinių jungčių atrankos kriterijai
Tinkamos laidų jungties pasirinkimas yra labai svarbus elektros sistemos patikimumui ir saugai.
Laido matuoklio suderinamumas
Pasirinkite jungtis pagal:
- Amerikos vielos kalibro (AWG) reikalavimai.
- Prijungiamų laidų skaičius.
- Vientisų ir daugiagyslių laidų svarstymai.
Projekto sudėtingumas ir dydis
Apsvarstykite šias sąlygas:
- Įrengimas viduje ir lauke.
- Drėgmės poveikio potencialas.
- Temperatūros diapazonai.
- Vibracija ir judėjimas.
- Cheminio poveikio rizika.
Specifiniai reikalavimai
Pasirinkite norimą jungties tipą:
- Nuolatiniai ir laikini ryšiai.
- Prieinamumas būsimai techninei priežiūrai.
- Kodekso atitikties reikalavimai.
- Kainos ir prieinamumo veiksniai.
Diegimo geriausia praktika
Tinkamas laidų jungčių montavimas užtikrina saugų ir patikimą elektros ryšį.
Paruošimo etapai
- Maitinimo sauga: Visada išjunkite maitinimą jungikliu.
- Vielos nuėmimas: Izoliacijos pašalinimas pagal gamintojo nurodymus.
- Vielos lygiavimas: Užtikrinkite lygius, lygius laidų galus.
- Jungties pasirinkimas: Pasirinkite tinkamą dydį ir tipą.
Diegimo procesas
- Susukami laidai: Jei reikia, iš anksto susukite vielos galus.
- Taikyti jungtį: Sukite pagal laikrodžio rodyklę, kol priglus.
- Apžiūra: Patikrinkite, ar nėra atviro vario.
- Vilkimo bandymas: Švelniai patraukite, kad patvirtintumėte tvirtą jungtį.
- Energijos atstatymas: Bandymo grandinės funkcionalumas.
Kokybės užtikrinimas
Kokybės užtikrinimas apima patikrinimus po įrengimo ir nuolatinę priežiūrą.
Patikrinimai po įrengimo
Turėtų apimti:
- Vizualinė patikra dėl tinkamo padengimo.
- Elektros bandymai su atitinkamais skaitikliais.
- Terminis karštųjų taškų vaizdavimas (komercinėse srityse).
- Techninės priežiūros įrašų dokumentacija.
Bendros klaidos, kurių reikia vengti
Vengimas bendrų klaidų montavimo metu gali užkirsti kelią problemoms ir užtikrinti saugumą.
Dydžio klaidos
- Naudojant per mažus jungiklius, kurie nevisiškai uždengia laidus.
- Per didelių jungčių, kurios netinkamai sukimbs, pasirinkimas.
- Skirtingų laidų skersmenų maišymas vienose jungtyse.
Diegimo problemos
- Nepakankamas laido nuėmimo ilgis.
- Per didelis priveržimas sukelia žalą.
- Vienkartinių jungčių pakartotinis naudojimas.
- Ignoruojant gamintojo nurodytas sukimo momento vertes.
Saugos priežiūra
- Darbas su įtampos grandinėmis.
- Nepavyksta patvirtinti saugių ryšių.
- Naudojant ne UL sąraše esančius gaminius.
- Aplinkosaugos reikalavimų ignoravimas.
Priežiūra ir tikrinimas
Reguliari priežiūra ir tikrinimas yra būtini, kad būtų užtikrintas laidų jungčių ilgaamžiškumas ir sauga.
Reguliarus apžiūros grafikas
Nustatykite įprastinius patikrinimus:
- Vizualūs perkaitimo ar pažeidimo požymiai.
- Atsilaisvinusios jungtys sukelia elektros energijos tiekimo pertrūkius.
- Korozija lauko sąlygomis.
- Atitiktis atnaujintiems kodo reikalavimams.
Įspejamieji ženklai
Atkreipkite dėmesį į šiuos jungčių problemų požymius:
- Mirksinčios lemputės arba pertraukiamas maitinimas.
- Degančio kvapo arba matomų pažeidimų.
- Terminio skenavimo metu aptiktos karštosios dėmės.
- Atsilaisvinusios jungtys techninės priežiūros metu.
Būsimos laidų jungčių technologijos tendencijos
Technologijos nuolat tobulėja, skatinant naujoves laidų jungčių srityje.
Išmaniojo pastato integracija
Šiuolaikinės jungčių taikymo sritys apima:
- IoT įrenginių jungtys.
- Išmaniosios namų automatikos sistemos.
- Energijos stebėjimo įranga.
- Pažangūs ŠVOK valdikliai.
Tvarūs sprendimai
Aplinkosaugos aspektai skatina:
- Perdirbamos jungčių medžiagos.
- Konstrukcija be švino.
- Energiją taupantys dizainai.
- Sumažintas pakuočių atliekų kiekis.
Automobilių jungčių pasirinkimas
Tinkamos automobilių jungties pasirinkimas yra labai svarbus transporto priemonės elektros sistemos patikimumui ir ilgaamžiškumui.
Automobilių aplinkos iššūkiai
Automobilių aplinkoje elektros sistemoms susiduria su įvairiais iššūkiais. Variklio vibracija, kintančios temperatūros ir vandens, alyvos bei kitų cheminių medžiagų poveikis gali turėti įtakos elektros jungčių vientisumui. Jungtys, sukurtos taip, kad atlaikytų šias sąlygas, paprastai pasižymi tvirtomis medžiagomis ir saugiais fiksavimo mechanizmais.

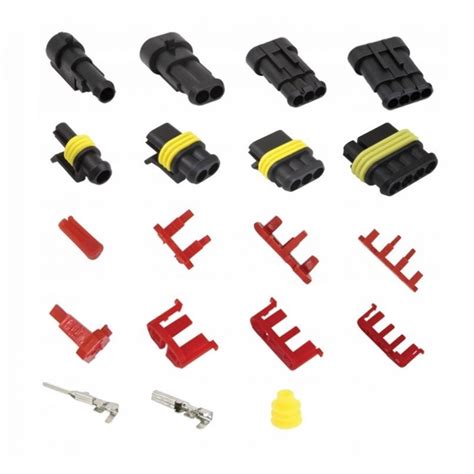

Dažniausiai naudojami automobilių jungčių tipai
- Užpakalinės jungtys: Šios jungtys plačiai naudojamos automobilių instaliacijoje, nes jos siūlo paprastą ir saugų būdą sujungti du laidus.
- Špago terminalai: Špago jungtys idealiai tinka prijungti laidus prie komponentų, tokių kaip jungikliai, relės ir saugiklių blokai.
- Kulko jungtys: Kulko jungtys siūlo patikimą, vyrišką ir moterišką jungtį, kurią lengva surinkti ir išardyti.
- Greito atjungimo terminalai: Kaip rodo pavadinimas, šios jungtys leidžia greitai ir lengvai atjungti laidus.
Atsparumas karščiui, vibracijai ir drėgmei
Automobilių aplinkoje gali įkaisti aukšta temperatūra, ypač variklio skyriuje. Dėl vibracijos laikui bėgant jungtys gali atsilaisvinti. Vandens poveikis yra įprastas susirūpinimas automobilių pramonėje. Jungtys, kurios pasižymi ilgaamžiškumu, atsparumu karščiui ir apsaugai nuo drėgmės, gali sukurti saugias ir patvarias jungtis.
Diegimo paprastumas
Automobilių laidai dažnai yra siauri ir sudėtingi maršrutai. Jungtys, kurias lengva sumontuoti ir išardyti, yra vertingos automobilių techninės priežiūros ir remonto metu.
