Automobilio antena yra kritiškai svarbus komponentas, atsakingas už radijo signalo priėmimą. Jos kokybė ir tinkamas veikimas tiesiogiai lemia klausomų radijo stočių aiškumą ir priėmimo kokybę. Būtent antena atsakinga už tai, kad stoties perduodamas radijo signalas pasiektų radijo imtuvą, ir be jos radijo imtuvas negalėtų signalo priimti.
Antenos Gedimo Simptomai ir Diagnostika
Kartais mėgstamų radijo stočių priėmimas tampa problemiškas. Prastas atstumas, trikdžiai ir triukšmas dažnai atsiranda dėl sugadintų arba prastos būklės (po daugelio eksploatavimo metų) automobilio antenų. Automobilio antenos gedimo simptomai gali būti imtuvo išlygiavimo problemos, prasta radijo garso kokybė (skirtumas gali būti pastebimas naudojant kompaktinius diskus ar kitas duomenų laikmenas) ir prastas radijo stočių aprėptis.
Pirmiausia patikrinkite, ar automobilio antena nebuvo mechaniškai pažeista (pvz., nesulenkta, atsilaisvinusi ar sulūžusi). Jei jos vizualinė techninė būklė yra patenkinama, yra tikimybė, kad nutrūko signalinis laidas arba apdegė kabelio izoliacija. Tam naudokite multimetrą (galima įsigyti kaip automobilio priedą), kuris leidžia įvertinti, ar tinkamai veikia antenos kabeliai.
Jeigu jokių matomų antenos pažeidimų nėra, gali tekti eksperimentuoti. Naudojant testerį galima patikrinti, gal kur trūkusi vidinė antenos apvija. Deja, rimtesniam patikrinimui jau reikia specialios radiotechninės įrangos, tad paprasčiau sumontuoti kitą anteną ir pažiūrėti, kaip veiks radijas ar televizorius. Pažeista arba neįprasta antena gali sukelti problemas su aukštu VSWR (stacionarių bangų koeficientu), o tai sumažins sistemos našumą. Nors šios problemos yra rimtos, patikrinti antenos veikimą nėra sudėtinga. Tam galite naudoti multimetrą.
Norint patikrinti antenos vientisumą, matuojant varžą, jums reikės multimetro (pageidautina skaitmeninio, kad būtų lengviau skaityti), zondų ir antenos. Nustatykite multimetrą į Om (skaitymo) režimą. Palieskite vieną zondų laidą prie metalinės antenos dalies (pvz., reguliuojamo antgalio arba nerūdijančio plieno strypo). Tada palieskite kitą zondų laidą prie metalinių gijų arba centrinio antenos kabelio kontakto. Išlaikykite zondų padėtį ir atkreipkite dėmesį į Om rodmenį. Teigiamam vientisumo testui varža arba Om reikšmė turėtų būti lygi nuliui arba labai maža. Jei antena neturi vientisumo, ją reikia pakeisti.
Signalo Stiprintuvo ir Antenos Sistemos Svarba
Signalų priėmimo kokybę lemia visa sistema. Svarbūs yra antenos techniniai parametrai, jos vieta ant automobilio kėbulo, antenos stiprintuvo ir TV ar FM/AM ieškiklio kokybė. Reikšmės taip pat turi ir anteną bei ieškiklį jungiančio kabelio kokybė ir jo nutiesimo vieta. Tinkamas visų sudedamųjų sistemos dalių pasirinkimas lemia priimamo signalo kokybę.
Judantis automobilis nesugeba tinkamai „pagauti" siunčiamų signalų. Tai lemia signalo priėmimo subtilybės. TV signalas silpnesnis už radijo, jį stipriau veikia trukdžiai, daugiau įtakos turi vietovės reljefas, jis priimamas kartu su savo atspindžiu nuo šalia esančių pastatų ir pan. Be to, trukdžiai TV signale gerokai ryškesni negu radijo.
Bendros Antenų Problemos
- Antenų kabelių susidėvėjimas: Tai gali atsirasti tiek antenos viduje, tiek išorėje. Antenos danga arba korpusas gali susidėvėti, leisdama vandeniui ar kitiems medžiagoms pažeisti vidų ir trukdyti signalo perdavimui.
- Antenos lizdo problemos: Lizdo jungtys laikui bėgant susidėvi, taip trukdydamos signalo priėmimui. Kita problema gali kilti dėl netinkamo izoliatoriaus pašalinimo, blokuojant signalo perdavimą.
- Pažeisti laidininkai: Tai labai dažna problema. Laidai naudojami televizoriaus prijungimui prie antenos. Jų silpna vieta - kištuko prijungimo vieta. Jie lengvai lūžta.
Kaip Veikia Automobilio Antena?
Antena perima elektromagnetines radijo bangas ir paverčia jas mažais elektros signalais, kuriuos imtuvas stiprina ir apdoroja. Tačiau už šio vieno sakinio slypi keli fizikos aspektai: bangų ilgis, dažnis ir poliarizacija lemia, kiek efektyviai ta ar kita antena priims tam tikrą transliaciją. AM bangos yra ilgesnės; FM - trumpos; DAB ar GPS - dar aukštesnės dažninės juostos. Antenos geometrija ir ilgis yra suderinti su pageidaujamomis frekvencijomis.
Signalo stiprumą taip pat mažina pralaidumas kabeliu, jungčių oksidacija ir automobilio karoserijos išsidėstymas - metalo skydas gali formuoti atspindžius arba sukelti daugiakrypį (multipath) reiškinį, kai tas pats signalas atskubėja keliomis trajektorijomis su skirtingu laiku. Rezultatas - bruzdesys, praleisti žodžiai arba silpna stotis. Kartais sprendimas - ne geresnis imtuvas, o geresnė antena ar tinkama žemė (grounding).
Antenų Tipai ir Jų Ypatumai
Apibendrinant galima pasakyti, kad antenos skirstomos į tas, kurios montuojamos išorėje, ir tas, kurios tvirtinamos viduje. Yra įvairių tipų antenų, naudojamų skirtingose ryšių sistemose:
Išorinės Antenos
Išorinės antenos montuojamos transporto priemonės išorėje, dažniausiai ant stogo. Jos naudojamos beveik visose kelių transporto priemonėse ir pasižymi puikiu diapazonu bei garantuoja aukštą signalo priėmimo kokybę, o tai savo ruožtu paverčia iš tolimų siųstuvų perduodamų bangų priėmimo aiškumą.
Mast (kotelis)
Tai klasikinė „ląstelė“ - plonas metalinis strypas, matomas ant daugelio senesnių automobilių. Gali būti nuolatinis, teleskopinis arba su elektriniu varikliu, kuris išsitraukia bei susitraukia kartu su radijo įjungimu. Privalumai - geras FM ir AM priėmimas tiek mieste, tiek užmiestyje. Trūkumai - išorinis montavimas reiškia pažeidimus nuo automatinės plovimo mašinos, šakų, vandalizmo. Laikikliai rūdija; mechanizmas gali užstrigti.
Tipiškos gedimų priežastys: sulenkimas ar lūžis, korozija ant sriegio arba variklio gedimas. Dažnai problema pradedama nuo kelių lašų vandens, kurie ilgainiui sukelia didesnį laidumo praradimą.

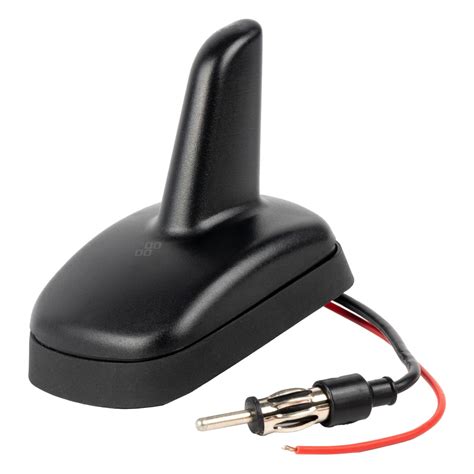

„Shark fin“ (žvynelio formos) antenos
Šiuolaikinės „shark fin“ antenos yra kompaktiškos, estetiškos ir dažnai vienu metu aptarnauja kelias paslaugas: FM/AM, DAB, GPS, mobilųjį ryšį (GSM, 4G/5G) ar net telematikos modulius. Konstrukcija mažina mechaninį pažeidžiamumą ir tinka automobilių dizainui. Tačiau jų mažas dydis reiškia kompromisą - kartais prastesnį jautrumą AM arba DAB tolimesniuose regionuose. Keletas modelių turi integruotus mažus kotelius arba stiprintuvus, kurie padeda išlaikyti priėmimą.
Dažniausios problemos: netinkamas dėtis ar prastai sujungti kabeliai, vandens įsiskverbimas į sandarinimą arba sudėtingesnė diagnostika ir brangesnė pakeitimo procedūra.
Tačiau reikia pastebėti, kad išorinės automobilio antenos susidėvės greičiausiai. Galiausiai, jos yra veikiami ekstremaliomis eksploatavimo sąlygomis, nes jų patikimumas yra susijęs su labai stipriu vėju ir perkrovomis važiuojant, taip pat oro sąlygomis (pvz., sninga, lietus ir dinamiški temperatūros pokyčiai). Montuojant išorinę anteną nereikia eksperimentuoti su pigia ar abejotinos kokybės produkcija. Reikia mokėti tinkamai nutiesti kabelį.
Vidinės Antenos
Vidinės antenos gali tarnauti ilgiau, nes jos nėra veikiamos atšiauriomis sąlygomis. Tai nedideli įrenginiai, kuriuos galima montuoti ant lango, nors jų ilgas laidas leidžia juos montuoti bet kur. Salono viduje montuojamas antenas nesunku sumontuoti pačiam.

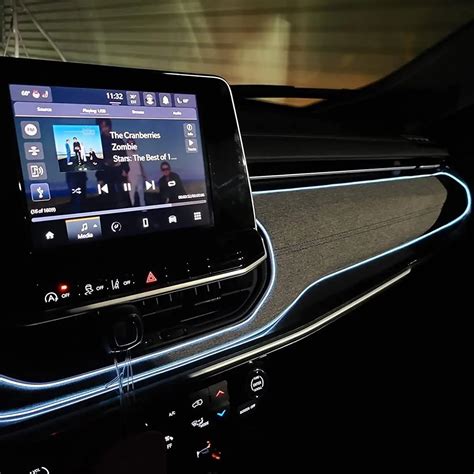

Daugelis naujesnių modelių slepia antenos elementus stikliniuose languose arba automobilio konstrukcijoje. Tai atrodo elegantiškai ir apsaugo nuo išorinių pažeidimų. Tačiau toks sprendimas gali prarasti priėmimo jautrumą, ypač AM juostoje ar vietovėse su prastu padengimu. Be to, arti išmaniųjų modulių įrengtų elektronikos blokų gali atsirasti trukdžių - Bluetooth, GPS ar mobiliojo ryšio moduliai kartais konkuruoja dėl to pačio elektromagnetinio lauko.
Su vidinėmis antenomis vargo mažiau, tačiau reikia nepamiršti, kad jos yra gerokai silpnesnės. Norint žiūrėti televiziją, vidinės antenos tikrai neužteks.
Verta pažymėti, kad langų tonavimas ar metalizuotos plėvelės gali pažeisti plonytes laidžiojo sluoksnius ir sumažinti FM signalo kokybę; remontas dažnai reikalauja laidžių klijų ar specialių vielų restauracijos darbų.
Kiti Antenų Tipai
- Vielinės antenos: Dažnai sutinkamos automobiliuose, laivuose, pastatuose ir lėktuvuose. Gali būti įvairių formų ir dydžių.
- Trumpojo dipolio antenos: Panašios į vielines antenas, su atvirais laidais, per kuriuos eina signalai.
- Dipolio antenos: Susideda iš 2 laidininkų, išdėstytų vienoje ašyje.
- Lankinės antenos: Sudarytos iš vieno ar kelių laidų, susuktų į kilpą.
- Monopolio tipo antenos: Pusė dipolio antenos.
- Apertūrinės antenos: Nukreiptos antenos, kurių struktūroje esanti anga spinduliuoja radijo bangas.
- Štampavimo antenos: Darbo dažnis - mikrobangės, pasižymi visakryptės krypties diagramomis.
- Rago antenos: Panašios į ragą, veikia kaip laisvosios erdvės ir perdavimo linijos tęsinys.
Antenų Parinkimo ir Prijungimo Klausimai
Ar galima prie radijo antenos jungti televizorių?
Prie radijo antenos televizoriaus jungti nereikėtų. Jei jau perkamas televizorius, reikia nepagailėti pinigų ir nupirkti jam specialią anteną. Visos antenos apskaičiuotos skirtingų dažnių diapazonams, o TV ir radijo bangų dažnis skiriasi. Jeigu nesinori kėbule gręžti naujos skylės, galima esamą radijo anteną pakeisti nauja kombinuota FM/AM/TV antena, prie kurios galima jungti ir radiją, ir televizorių.
Didelė ar maža antena: ar dydis turi reikšmės?
Taip, šiuo atveju dydis tikrai turi reikšmės. Ypač, jei kalbama apie TV signalą. Tinkamai sumontuota didelė antena signalą priims geriau už mažą. Be to, visi naujesni TV ieškikliai jau turi 4 ertmes antenai. Šiuo atveju klausimas bus kitoks - kaip su didele antena atrodys automobilis? Ar savininkas dėl gero signalo pasiruošęs paaukoti automobilio estetinę išvaizdą?
Antenų skirstymas į „skaitmenines" ir „analogines"
Antenų skirstymas į „skaitmenines" ir „analogines" netikslus. Taip, priklausomai nuo kodavimo, galima skirstyti tik signalus. Jeigu skaitmeninis ir analoginis signalai bus priimami tais pačiais dažniais, antenų keisti nereikia.
Ar galima pakeisti gamyklinę anteną arba prijungti stiprintuvą?
Galima ir pakeisti, ir prijungti ir stiprintuvą, ir kitą anteną. Keičiant vieną anteną kita galima išvengti papildomo kėbulo gręžimo - standartiniams automobilių modeliams daugelis gamintojų siūlo antenas su tokiu pačiu tvirtinimu kaip ir gamyklinių antenų. Atsiminti reikėtų tik tai, kad, jei automobilis garantinis, tai anteną keisti reiktų autorizuotame servise.
Ar galima esančią anteną sulenkti arba patrumpinti?
Galima, tačiau reikia žinoti, kad tada signalo priėmimas susilpnės.
Ar gali skirtis signalo kokybė, sumontavus tą pačią techniką į skirtingus automobilius?
Kaip jau buvo minėta, signalo priėmimo kokybei įtakos turi antenos vieta ant kėbulo, kabelis ir jo nutiesimo kelias. Gali būti, kad būtent tai lemia skirtingą signalo priėmimą. Taip pat svarbi vieta, kurioje yra vienas ar kitas automobilis, tačiau gali būti, kad net šalia stovinčiuose automobiliuose signalas bus priimamas skirtingai.
Ar gali būti, kad sumontavus papildomą stiprintuvą televizorius vis tiek rodys prastai?
Tokiu atveju reikia nuodugniai patikrinti visas sudedamąsias sistemos dalis. Gali būti, kad netinkamai veikia automatinis stiprinimo reguliavimas televizoriuje arba nekokybiškai pajungta antena.
Ar galima prie automobilinės antenos jungti mobilųjį telefoną ar GPS imtuvą?
Šiuo atveju paprastos TV ar radijo antenos panaudoti nepavyks. Kita vertus, jei yra toks poreikis, galima paieškoti specialios GSM ar GPS antenos, galinčios priimti ir AM/FM/TV signalus.
Automagnetolos Prijungimas: Žingsnis po Žingsnio Instrukcija
Automobilio magnetolos prijungimas gali atrodyti sudėtingas procesas, tačiau su tinkama informacija ir įrankiais, tai gali būti atlikta savarankiškai. Ši instrukcija skirta tiek pradedantiesiems, tiek patyrusiems automobilių entuziastams, norintiems atnaujinti savo garso sistemą arba pakeisti seną magnetolą nauja.
Prieš Pradedant: Būtini Įrankiai ir Atsargumo Priemonės
Prieš pradedant bet kokius darbus su automobilio elektros sistema, būtina pasirūpinti saugumu ir tinkamais įrankiais. Tai padės išvengti galimų elektros smūgių, automobilio elektros sistemos pažeidimų ir užtikrins kokybišką rezultatą.
- Atsuktuvai: Reikės įvairių dydžių ir tipų atsuktuvų (plokščio ir kryžminio) tinkamų automobilio varžtams.
- Laidų nuėmiklis/replės: Šis įrankis skirtas nuimti izoliaciją nuo laidų nepažeidžiant pačio laido.
- Laidų sujungimo įrankiai: Gali prireikti replių, skirtų suspausti laidų jungtis, arba lituoklio ir alavo, jei pasirinksite litavimo būdą. Izoliacinė juosta: Būtina laidų izoliavimui po sujungimo. Geriausia naudoti specialią automobilinę izoliacinę juostą, kuri atsparesnė temperatūros pokyčiams.
- Multimetras (testeris): Naudingas įrankis patikrinti, ar laiduose yra įtampa ir nustatyti teisingą poliškumą.
- Magnetolos išėmimo raktai (jei reikalingi): Kai kurioms magnetoloms išimti reikia specialių raktų. Jie dažnai būna komplekte su nauja magnetola.
- Nauja magnetola ir laidų adapteris (jei reikia): Įsitikinkite, kad nauja magnetola tinka jūsų automobiliui. Dažnai reikalingas specialus adapteris, kad prijungtumėte magnetolą prie automobilio laidų.
Saugos priemonės: Prieš pradedant darbus, atjunkite neigiamą akumuliatoriaus gnybtą. Tai padės išvengti trumpojo jungimo ir elektros smūgio.
Montavimo Instrukcija
- Akumuliatoriaus atjungimas: Pirmiausia, atjunkite neigiamą (-) akumuliatoriaus gnybtą. Tai svarbu norint išvengti elektros smūgio ir apsaugoti automobilio elektros sistemą nuo pažeidimų.
- Senos magnetolos išėmimas: Priklausomai nuo automobilio modelio ir magnetolos tipo, išėmimo būdas gali skirtis.
- Laidų atjungimas: Atsargiai atjunkite visus laidus nuo senos magnetolos. Paprastai tai yra maitinimo, garsiakalbių ir antenos laidai.
- Laidų identifikavimas: Svarbu identifikuoti visus laidus, kad teisingai prijungtumėte naują magnetolą. Paprastai, automobiliuose naudojamos standartinės laidų spalvos, bet visada geriau patikrinti automobilio elektros schemą arba naudoti multimetrą.
- Adapterio prijungimas (jei reikia): Daugeliui naujų magnetolų reikalingas adapteris, kad jas būtų galima prijungti prie automobilio laidų. Adapteris palengvina pajungimą ir leidžia išvengti laidų karpymo.
- Naujos magnetolos prijungimas: Prijunkite laidus nuo adapterio (arba tiesiogiai, jei nenaudojate adapterio) prie naujos magnetolos. Atidžiai sekite magnetolos instrukcijas ir įsitikinkite, kad visi laidai yra prijungti teisingai.
- Laidų izoliavimas: Po to, kai visi laidai prijungti, kruopščiai izoliuokite visas jungtis izoliacine juosta. Tai padės išvengti trumpojo jungimo ir užtikrins patikimą jungtį.
- Magnetolos įdėjimas: Atsargiai įdėkite naują magnetolą į jos vietą.
- Akumuliatoriaus prijungimas: Prijunkite neigiamą (-) akumuliatoriaus gnybtą atgal prie akumuliatoriaus.
- Testavimas: Įjunkite degimą ir patikrinkite, ar magnetola veikia. Patikrinkite, ar veikia radijas, CD grotuvas (jei yra), USB jungtis ir visi garsiakalbiai.
Dažniausios Magnetolos Prijungimo Problemos ir Jų Sprendimai
- Magnetola neįsijungia: Patikrinkite maitinimo laidus, įžeminimo laidą ir saugiklius.
- Nėra garso: Patikrinkite garsiakalbių laidus ir įsitikinkite, kad jie prijungti teisingai. Taip pat patikrinkite magnetolos garso nustatymus.
- Radijas neveikia: Patikrinkite antenos laidą.
- Magnetola išsijungia: Patikrinkite maitinimo laidus ir įžeminimo laidą. Gali būti, kad magnetolai trūksta maitinimo.
Laidų Spalvų Reikšmės
| Laido spalva | Reikšmė |
|---|---|
| Geltonas | Pastovus pliusas (atminčiai palaikyti) |
| Raudonas | Pliusas nuo raktelio (įjungus degimą) |
| Oranžinis | Apšvietimui (illumination) |
| Juodas | Minusas (įžeminimas) |
| Mėlynas | Automatinė antenai |
| Pilkas/Baltas | Garsiakalbiai (priklausomai nuo sistemos) |
Sukeitus geltoną ir raudoną laidus vietomis, magnetola gali gauti nuolatinį maitinimą arba tik tuomet, kai raktelis pasuktas. Tad tau reikia ne juos sujungti į vieną krūvą, o padaryti taip, kad magas gautų iš vieno nuolatinį maitinimą, o iš kito tik tuomet, kai raktelis pasuktas.
