Audi A6 C5 (1997-2005 m. gamybos) komforto blokas, dar žinomas kaip Comfort Control Module (CCM), yra vienas svarbiausių elektronikos komponentų automobilyje. Jis atsakingas už daugelio komforto funkcijų valdymą, apjungdamas tokias sistemas kaip centrinis užraktas, elektriniai langų kėlikliai, signalizacija, vidaus apšvietimas, o kartais net sėdynių atmintis ir stoglangis. Audi A6 modeliuose, ypač pradedant C5 karta ir vėlesnėse (C6, C7, C8), komforto blokas (taip pat žinomas kaip BCM - Body Control Module, Centrinis elektronikos modulis J519, ar Patogumo sistemos centrinis modulis J393, priklausomai nuo kartos ir konfigūracijos) yra esminis automobilio elektroninės sistemos komponentas. Tai ne tik paprastas valdiklis; tai sudėtingas mikrokompiuteris, koordinuojantis daugybę funkcijų, kurios tiesiogiai veikia vairuotojo ir keleivių patogumą bei automobilio saugumą. Dėl savo sudėtingumo ir daugybės funkcijų, komforto blokas gali sugesti, sukeldamas įvairius nepatogumus automobilio savininkui. Jo veikimo sutrikimai gali pasireikšti įvairiais, kartais sunkiai paaiškinamais simptomais, todėl tiksli diagnostika ir kokybiškas remontas yra itin svarbūs.
Komforto Bloko Funkcijos ir Svarba
Prieš gilindamiesi į gedimus, svarbu suprasti, kokias funkcijas atlieka komforto blokas. Jis veikia kaip centrinis mazgas, kuris priima signalus iš įvairių jutiklių ir jungiklių, apdoroja juos ir siunčia atitinkamas komandas į automobilio įrenginius. Pagrindinės jo funkcijos apima:
- Centrinis užraktas: Valdo durų, bagažinės dangčio ir degalų bako dangtelio užrakinimą bei atrakinimą.
- Langų kėlikliai: Leidžia valdyti langus, įskaitant automatinio pakėlimo/nuleidimo funkciją.
- Signalizacija: Integruotas su automobilio signalizacijos sistema, atsakingas už jos įjungimą, išjungimą ir reagavimą į pavojaus signalus.
- Vidaus apšvietimas: Kontroliuoja vidaus apšvietimą, įskaitant individualius žibintus, kojų apšvietimą ir apšvietimą atidarius duris.
- Sėdynių atmintis (jei yra): Kai kuriuose modeliuose valdo sėdynių padėties atminties funkciją.
- Stoglangis (jei yra): Atsakingas už stoglangio atidarymą, uždarymą ir pozicijos nustatymą.
Šių funkcijų integracija reiškia, kad komforto bloko gedimas gali sukelti daugybę problemų, pradedant neveikiančiu centriniu užraktu ir baigiant neveikiančia signalizacija. Tai ne tik sukelia nepatogumus, bet ir gali kelti saugumo riziką.
Gedimai ir Jų Priežastys
Specifiniai Gedimų Simptomai ir Jų Pasireiškimas Kasdienybėje
Komforto bloko gedimai dažniausiai nėra staigūs ir katastrofiški, o veikiau pasireiškia palaipsniui blogėjančiu funkcionalumu arba protarpiniais trikdžiais. Vairuotojai gali susidurti su įvairiais nepatogumais:
- Centrinio užrakto sutrikimai: Tai vienas dažniausių komforto bloko gedimo požymių. Gali pasireikšti įvairiai: automobilis nebeužsirakina arba nebeatsirakina nuotolinio valdymo pulteliu, užsirakina tik dalis durų, durys užsirakina arba atsirakina pačios važiuojant ar stovint. Kartais pultelis veikia tik iš labai arti arba visai neveikia, nors pultelio baterija yra nauja. Gali sugesti tik viena funkcija, pavyzdžiui, "Safe Lock" režimas, kai durys iš vidaus nebeatsidaro užrakinus automobilį. Vidiniai durų užrakinimo/atrakinimo mygtukai taip pat gali nustoti veikti arba veikti neprognozuojamai.
- Elektra valdomų langų problemos: Langai gali nustoti reaguoti į mygtukų paspaudimus, veikti tik viena kryptimi (pvz., nusileidžia, bet nebepakyla), judėti labai lėtai arba trūkčiodami. Gali neveikti automatinio pakėlimo/nuleidimo funkcija ("vieno paspaudimo"). Kartais langai gali patys nusileisti stovinčiame automobilyje arba nereaguoti į bandymus juos uždaryti nuotolinio valdymo pulteliu (komforto uždarymo funkcija). Problemos gali paliesti visus langus arba tik vieną ar kelis.
- Salono apšvietimo anomalijos: Atidarius duris, salono apšvietimas gali neįsijungti arba neužgesti uždarius duris ir užrakinus automobilį. Apšvietimas gali mirgėti, šviesti per silpnai arba per ryškiai. Gali neveikti individualūs skaitymo žibintai arba durų apačioje esantys perspėjamieji žibintai. Kartais apšvietimas gali įsijungti savaime, iškraunant akumuliatorių.
- Bagažinės užrakto gedimai: Bagažinė gali nebeatsidaryti nei mygtuku ant dangčio, nei iš salono, nei nuotolinio valdymo pulteliu. Arba atvirkščiai - bagažinės dangtis gali nebeužsifiksuoti uždarytoje padėtyje. Elektra valdomas bagažinės dangtis (jei yra) gali nustoti veikti arba veikti netinkamai.
- Stoglangio valdymo sutrikimai: Jei automobilyje yra stoglangis, jo valdymas taip pat dažnai susijęs su komforto bloku. Gali pasireikšti panašūs simptomai kaip ir langų atveju: stoglangis neatsidaro, neužsidaro, juda trūkčiodamas, neveikia komforto uždarymo funkcija.
- Signalizacijos problemos: Gamyklinė signalizacija gali pradėti kaukti be jokios priežasties arba, atvirkščiai, nesuveikti bandant įsilaužti. Gali būti klaidingai fiksuojami durų, kapoto ar bagažinės atidarymo daviklių signalai.
- Valytuvų veikimo problemos: Komforto blokas gali būti atsakingas už valytuvų veikimą tam tikrais režimais, pvz., lietaus jutiklio integravimą.
- Netikėtas akumuliatoriaus išsikrovimas: Sugedęs komforto blokas gali nuolat vartoti energiją, iškraunant akumuliatorių.
- Klaidos pranešimai prietaisų skydelyje: Kai kurie gedimai gali sukelti klaidos pranešimus prietaisų skydelyje, susijusius su komforto sistemomis.
- Kitos galimos problemos: Priklausomai nuo Audi A6 modelio metų ir komplektacijos, komforto blokas gali būti atsakingas ir už kitas funkcijas: šildomų sėdynių valdymą, veidrodėlių valdymą ir užlenkimą, degalų bako dangtelio užrakinimą, Keyless Entry/Go sistemos veikimą. Bet kurios iš šių sistemų veikimo sutrikimai taip pat gali rodyti komforto bloko gedimą.
Dažniausios Komforto Bloko Gedimų Priežastys
Nors simptomai gali būti įvairūs, pagrindinės gedimų priežastys dažnai būna kelios:
- Korozija ir drėgmės poveikis: Tai bene dažniausia komforto bloko "mirties" priežastis, ypač senesniuose Audi A6 modeliuose (pvz., C5, kartais C6), kur blokas dažnai montuojamas po vairuotojo ar keleivio sėdyne, tiesiai ant grindų. Užsikimšusios lietaus nutekėjimo angos (ypač po priekiniu stiklu ar prie stoglangio), pažeistos durų sandarinimo gumos ar kondensatas gali lemti vandens patekimą į saloną. Vanduo, pasiekęs komforto bloką, sukelia koroziją ant spausdintinės plokštės (PCB), pažeidžia elektronikos komponentus ir jungtis. Net ir nedidelis drėgmės kiekis ilgainiui gali sukelti rimtų problemų.
- Elektronikos komponentų senėjimas ir gedimai: Kaip ir bet kuri elektroninė įranga, komforto bloko komponentai (kondensatoriai, rezistoriai, mikroschemos, relės) laikui bėgant gali sugesti dėl natūralaus nusidėvėjimo, įtampos šuolių ar gamyklinio broko. Dažnai genda specifinės relės, atsakingos už centrinį užraktą ar langų pakėlimą. Taip pat gali atsirasti "šaltų" litavimo taškų - mikroįtrūkimų litavimo vietose dėl vibracijos ir temperatūrų svyravimų, kurie sukelia kontaktų praradimą.
- Programinės įrangos sutrikimai: Komforto blokas veikia valdomas programinės įrangos. Kartais gali įvykti programinės įrangos "pakibimas", duomenų pažeidimas (pvz., dėl įtampos kritimo bandant užvesti automobilį su silpnu akumuliatoriumi) ar nesuderinamumas po kitų automobilio sistemų atnaujinimo ar remonto. Nors tai retesnė priežastis nei fiziniai gedimai, jos atmesti negalima.
- Elektros šokas ir įtampos svyravimai: Netinkamas akumuliatoriaus prijungimas ar kitas elektros šokas gali sugadinti bloko elektroninius komponentus.
- Fizinė žala: Fizinis poveikis, pavyzdžiui, smūgis ar vibracija, taip pat gali pažeisti bloko komponentus.
- Laidų problemos: Nutrūkę ar pažeisti laidai, oksiduotos jungtys, jungiančios komforto bloką su kitomis automobilio sistemomis (durų modulių, jungiklių, varikliukų), taip pat gali imituoti komforto bloko gedimą arba sukelti jo netinkamą veikimą.
Diagnostikos Procesas: Kaip Nustatomas Gedimas?
Tiksli komforto bloko gedimo diagnostika yra kritiškai svarbi, nes simptomai gali būti panašūs į kitų komponentų (pvz., durų spynų mechanizmų, langų pakėlėjų varikliukų, jungiklių) gedimus. Procesas paprastai apima kelis etapus:
- Pradinė apžiūra:
- Saugikliai: Pirmiausia rekomenduojama patikrinti visus saugiklius, susijusius su komforto sistema. Perdegęs saugiklis gali būti gedimo priežastis.
- Laidus ir jungtis: Apžiūrėkite laidus ir jungtis, einančius į ir iš komforto bloko. Ieškokite korozijos, pažeidimų ar nutrūkusių laidų.
- Akumuliatoriaus įtampa: Įsitikinkite, kad akumuliatorius yra pakankamai įkrautas ir generuoja tinkamą įtampą.
- Kompiuterinė diagnostika: Jei vizualinė apžiūra nepadeda nustatyti gedimo, būtina naudoti diagnostikos įrangą.
- Gedimų kodų nuskaitymas: Automobilio prijungimas prie specializuotos diagnostinės įrangos, tokios kaip OBD-II skaitytuvas, VCDS (VAG-COM), ODIS ar kitos profesionalios sistemos. Skaitomi gedimų kodai (DTC - Diagnostic Trouble Codes) iš komforto modulio (adresas dažniausiai 46 - Central Conv. arba 09 - Central Elect. naujesniuose modeliuose). Gedimų kodai gali tiesiogiai nurodyti problemą pačiame bloke (pvz., "Control Module Defective") arba problemas su jo valdomais komponentais ar ryšiu (pvz., "Communication Error with Door Module", "Short Circuit to Ground in Central Locking Motor").
- Gyvų duomenų analizė (Live Data): Diagnostinė įranga leidžia stebėti realiu laiku komforto bloko gaunamus signalus (pvz., mygtukų paspaudimus, durų padėtį) ir jo siunčiamas komandas. Tai padeda nustatyti, ar blokas teisingai interpretuoja įvesties signalus ir ar bando aktyvuoti reikiamus išvesties komponentus. Pavyzdžiui, įjungę valytuvus matome, kad keičiasi paketo 2C2h perduodama informacija. Toliau, keisdami valytuvų svirties padėtį, pastebime, kad keičiasi antras ir trečias duomenų laukelis. Antrame laukelyje, antras skaičius perduoda informaciją apie valymo greitį, o pirmasis skaičius pasikeičia į 9, kai yra įjungiamas langų apiplovimas. Intervalai tarp pranešimų pasikeičia nuo 100ms (kai nėra keičiama svirties padėtis) iki 50-80ms tuo momentu, kai svirties padėtis yra pakeičiama. Tokiu pat principu išsiaiškinama, kad keičiant šviesų svirties padėtį, keičiasi duomenys, siunčiami 2C2h ir 451h duomenų paketuose.
- Išvesties testai (Output Tests): Naudojant diagnostinę įrangą, galima rankiniu būdu aktyvuoti įvairias komforto bloko valdomas funkcijas (pvz., užrakinti/atrakinti duris, pakelti/nuleisti langą, įjungti salono apšvietimą). Jei funkcija suveikia per testą, bet neveikia normaliai, problema gali būti susijusi su įvesties signalais (pvz., sugedusiu mygtuku) arba programine įranga. Jei funkcija nesuveikia ir per testą, tai stipriau rodo problemą pačiame bloke arba jo maitinimo/išvesties grandinėje.

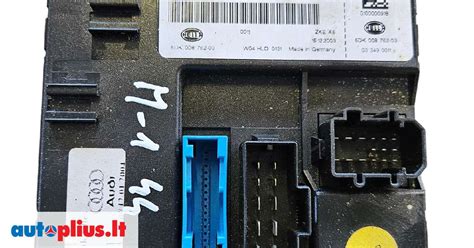

- Fizinė bloko apžiūra: Jei įtariamas fizinis gedimas (ypač drėgmės poveikis), būtina rasti komforto bloko montavimo vietą (ji skiriasi priklausomai nuo Audi A6 kartos ir modelio - gali būti po sėdyne, už daiktadėžės, prietaisų skydelio zonoje) ir jį apžiūrėti. Ieškoma akivaizdžių pažeidimų: vandens pėdsakų, korozijos ant jungčių ar plokštės, patamsėjusių ar išsipūtusių komponentų.
- Laidyno ir jungčių patikra: Būtina patikrinti komforto bloko maitinimo ir įžeminimo laidus, taip pat jungtis ir laidus, vedančius į neveikiančius komponentus. Dažnai problema slypi pažeistame laide (pvz., durų lankstymo zonoje) ar oksiduotoje jungtyje.
Remonto ir Keitimo Galimybės bei Iššūkiai
Nustačius, kad problema yra pačiame komforto bloke, sprendimo būdai gali būti keli:
Remontas (Taisymas)
Kai kuriais atvejais komforto bloką galima suremontuoti. Tai ypač pasiteisina, jei gedimo priežastis yra aiškiai identifikuojama ir lokalizuota:
- Laidų ir jungčių remontas: Jei gedimas susijęs su pažeistais laidais ar jungtimis, juos galima suremontuoti arba pakeisti naujais. Tai gali būti palyginti nebrangus sprendimas.
- Relės keitimas: Jei sugedo kuri nors relė, ją galima pakeisti nauja. Relės yra palyginti pigios ir lengvai keičiamos.
- Valymas: Jei problema yra nedidelė korozija dėl drėgmės patekimo, kruopštus plokštės valymas specialiais tirpikliais kartais gali atstatyti veikimą. Tačiau jei korozija yra gili ir pažeidė takelius ar komponentų kojeles, valymas gali nepadėti.
- Litavimo darbai: Aptikus "šaltus" litavimo taškus arba sugedusias reles, kvalifikuotas elektronikas gali perlituoti jungtis arba pakeisti sugedusius komponentus. Tai dažnai yra ekonomiškai efektyvesnis sprendimas nei bloko keitimas.
Svarbu: Komforto bloko remontas reikalauja specifinių žinių ir įrangos. Nekokybiškas remontas gali sukelti dar daugiau problemų arba būti trumpalaikis. Ne visi gedimai yra remontuojami, ypač jei pažeistas mikroprocesorius ar vidinė atmintis.
Keitimas
Jei remontas neįmanomas, nepatikimas arba ekonomiškai nepagrįstas, komforto bloką reikia keisti. Čia susiduriama su keliais aspektais:
- Naujas originalus blokas (OEM): Tai brangiausias, bet patikimiausias variantas. Gaunamas visiškai naujas blokas su gamintojo garantija. Tačiau kaina gali siekti kelis šimtus ar net tūkstantį eurų, priklausomai nuo modelio ir komplektacijos.
- Naudotas blokas: Žymiai pigesnis variantas, tačiau susijęs su rizika. Blokas gali būti iš ardomo automobilio po avarijos, turėti paslėptų defektų arba būti paveiktas drėgmės. Svarbiausia - naudotas blokas turi tiksliai atitikti detalės numerį (Part Number). Net ir vizualiai identiški blokai su skirtingais numeriais gali turėti skirtingą programinę įrangą ar techninę įrangą (hardware) ir būti nesuderinami. Be to, naudotam blokui dažnai taikoma Komponentų Apsauga (Component Protection), apie kurią plačiau kalbėsime programavimo skiltyje.
- Restauruotas blokas: Kai kurios įmonės specializuojasi elektroninių blokų restauravime. Tai gali būti tarpinis variantas tarp naujo ir naudoto bloko kainos bei patikimumo atžvilgiu.
Komforto Bloko Programavimas, Kodavimas ir Adaptacija
Pakeitus komforto bloką (tiek nauju, tiek naudotu), beveik visada yra būtini programavimo, kodavimo ir adaptacijos darbai. Komforto blokas turi būti "supažindintas" su konkrečiu automobiliu ir jo įranga:
- Kodavimas (Coding): Tai procesas, kurio metu blokui nurodoma, kokia įranga yra sumontuota automobilyje (pvz., ar yra stoglangis, koks centrinio užrakto tipas, ar yra Keyless sistema, kokio tipo apšvietimas ir t.t.). Kodavimas atliekamas naudojant diagnostinę įrangą (pvz., VCDS ar ODIS). Netinkamas kodavimas lems, kad dalis funkcijų neveiks arba veiks neteisingai. Senojo bloko kodiruotę, jei įmanoma ją nuskaityti, pravartu išsisaugoti prieš keitimą.
- Adaptacija (Adaptation): Tai gali apimti įvairius specifinius nustatymus, pvz., nuotolinio valdymo pultelių pririšimą prie naujo bloko, langų ir stoglangio galinių padėčių nustatymą, specifinių parametrų koregavimą. Programavimo pavyzdžiai: galima nustatyti, kad atidarant duris atrakintų tik vairuotojo durys, o ne visos; kad uždarant duris automatiškai užsidarytų langai; reguliuoti signalizacijos jautrumą; nustatyti, kiek laiko turi degti vidaus apšvietimas atidarius duris.
- Komponentų Apsauga (Component Protection - CP): Tai Audi (ir kitų VAG grupės automobilių) saugumo sistema, įdiegta maždaug nuo 2003-2004 metų (apima daugumą A6 C6, C7, C8 modelių). Ji neleidžia tiesiog perkelti tam tikrų elektroninių modulių (įskaitant komforto bloką) iš vieno automobilio į kitą be specialios procedūros. Jei į automobilį įdedamas naudotas komforto blokas su aktyvia CP iš kito automobilio, daugelis jo funkcijų bus apribotos arba visiškai neveiks, o prietaisų skydelyje gali atsirasti pranešimas apie aktyvią komponentų apsaugą. CP nuėmimas reikalauja prisijungimo prie Audi serverių per oficialią ODIS diagnostikos sistemą. Tai dažniausiai gali atlikti tik oficialūs Audi atstovai arba specializuoti servisai, turintys legalią įrangą ir prieigą (GeKo). Tai gerokai apsunkina naudotų blokų panaudojimą ir padidina keitimo kaštus.
- Imobilizatoriaus duomenys: Kai kuriuose modeliuose komforto blokas gali būti susijęs ir su automobilio imobilizatoriaus sistema. Tokiu atveju, keičiant bloką, gali prireikti papildomų adaptacijos procedūrų, susijusių su imobilizatoriumi, kad automobilis leistų užvesti variklį.
Programavimui reikalinga speciali įranga, tokia kaip VCDS arba ODIS. Šis procesas reikalauja žinių ir patirties, todėl dažnai rekomenduojama kreiptis į specialistus.
Komforto Bloko Funkcionalumo Plėtra ir Vaidmuo Bendroje Automobilio Architektūroje

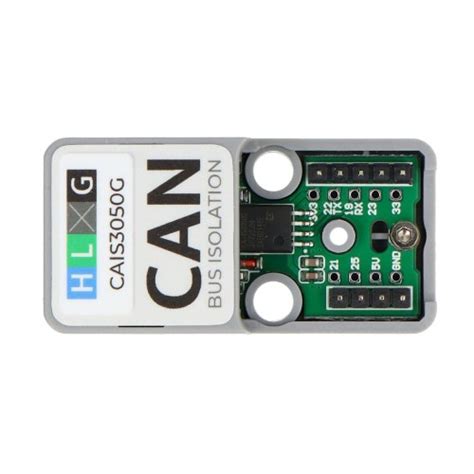

Žvelgiant plačiau, komforto blokas nėra tik atskirų funkcijų valdiklis. Jis yra svarbi automobilio multipleksinės sistemos dalis, dažniausiai veikianti per CAN (Controller Area Network) arba LIN (Local Interconnect Network) duomenų magistrales. Tai reiškia, kad jis nuolat keičiasi informacija su kitais automobilio elektroniniais moduliais:
- Variklio Valdymo Bloku (ECU): Gauna informaciją apie automobilio greitį (pvz., durų užrakinimui važiuojant), variklio būseną.
- Pavarų Dėžės Valdymo Bloku (TCU): Gali gauti informaciją apie pavarų svirties padėtį.
- ABS/ESP Bloku: Gauna informaciją apie greitį, reikalingą kai kurioms funkcijoms.
- Prietaisų Skydeliu (Instrument Cluster): Keičiasi informacija apie įspėjamuosius signalus, durų/bagažinės būseną.
- Durų Valdymo Moduliais (Door Control Modules): Naujesniuose modeliuose kiekvienos durys gali turėti savo modulį, o komforto blokas veikia kaip centrinis koordinatorius.
- Klimato Kontrolės Bloku: Gali keistis informacija apie salono temperatūrą ar saulės intensyvumą (jei yra susijusių funkcijų).
- Oro Pagalvių Bloku (Airbag Module): Gali gauti signalą apie avariją, kad atrakintų duris.
Šis sudėtingas ryšių tinklas reiškia, kad komforto bloko gedimas gali netiesiogiai paveikti ir kitų sistemų darbą arba diagnostikos metu gali būti klaidingai įtariamas kitos sistemos gedimas. Pavyzdžiui, nutrūkęs CAN magistralės laidas gali sutrikdyti kelių modulių, įskaitant komforto bloką, veikimą. Skirtingose Audi A6 kartose (C5, C6, C7, C8) komforto bloko architektūra, funkcijos ir integracijos lygis skiriasi. Naujesniuose modeliuose jis tampa vis sudėtingesnis, integruoja daugiau funkcijų ir yra glaudžiau susijęs su kitomis sistemomis, įskaitant pagalbines vairavimo sistemas (ADAS). Pavyzdžiui, Keyless Entry/Go sistema reikalauja sudėtingos komunikacijos tarp komforto bloko, raktelio, antenų automobilyje ir variklio valdymo bloko.
Prevencija ir Priežiūra: Kaip Sumažinti Gedimų Riziką?
Nors visiškai išvengti elektronikos gedimų neįmanoma, galima imtis tam tikrų prevencinių priemonių, ypač susijusių su dažniausia gedimų priežastimi - drėgme:
- Reguliariai tikrinkite ir valykite lietaus nutekėjimo angas: Ypač svarbu valyti angas po priekiniu stiklu (plenum chamber) ir, jei yra, stoglangio nutekėjimo kanalus. Užsikimšusios angos lemia vandens kaupimąsi ir galimą patekimą į saloną.
- Tikrinkite durų ir bagažinės sandarumą: Pažeistos ar susidėvėjusios sandarinimo gumos gali praleisti vandenį.
- Venkite drėgmės salone: Žiemą gerai iškratykite sniegą nuo batų, naudokite guminius kilimėlius, reguliariai vėdinkite saloną. Jei pastebėjote drėgmę ar pelėsį ant kiliminės dangos, kuo skubiau ieškokite pratekėjimo priežasties.
- Akumuliatoriaus būklė: Užtikrinkite gerą akumuliatoriaus būklę. Žema įtampa arba įtampos šuoliai (pvz., bandant užvesti automobilį su "numirusiu" akumuliatoriumi naudojant "krokodilus") gali neigiamai paveikti jautrią elektroninę įrangą.
- Reguliariai tikrinkite laidus ir jungtis: Apžiūrėkite laidus ir jungtis, einančius į ir iš komforto bloko. Jei pastebėjote korozijos ar pažeidimų, nedelsdami juos sutvarkykite.
- Venkite elektros šoko: Būkite atsargūs prijungdami akumuliatorių ar atlikdami kitus elektros darbus.
