Šis straipsnis skirtas išsamiai apžvelgti Audi A6 C6 (2004-2011 m.) saugiklių bloką. Aptarsime saugiklių bloko vietas automobilyje, pateiksime išsamias schemas ir paaiškinsime kiekvieno saugiklio paskirtį. Ši informacija bus naudinga tiek pradedantiesiems, tiek patyrusiems automobilių entuziastams, norintiems savarankiškai diagnozuoti ir šalinti elektros problemas, pavyzdžiui, susijusias su centrinio stabdžių žibinto ar kitų komponentų veikimu.
Saugiklių bloko vietos Audi A6 C6
Audi A6 C6 automobilyje yra keletas saugiklių blokų, išdėstytų skirtingose vietose. Būtina tiksliai nustatyti reikiamą saugiklių bloką, kad galėtumėte efektyviai diagnozuoti ir pašalinti elektros problemas. Pagrindiniai saugiklių blokai yra šie:
- Salono saugiklių blokas (kairėje pusėje): pasiekiamas atidarius vairuotojo dureles ir nuėmus šoninį prietaisų skydelio dangtelį. Jame yra saugikliai, atsakingi už apšvietimą, valytuvus, centrinį užraktą ir kt.
- Salono saugiklių blokas (dešinėje pusėje): analogiškas kairės pusės blokui, prieinamas atidarius keleivio dureles. Skirtas įvairiems salono įrenginiams.
- Variklio skyriaus saugiklių blokas: dažniausiai įrengtas šalia akumuliatoriaus arba ant jo. Apsaugo kuro siurblį, variklio valdymo bloką (ECU), uždegimo sistemą ir kitus svarbius komponentus.
- Bagažinės saugiklių blokas: kai kuriuose modeliuose (ypač Avant) skirtas galiniams įrenginiams, pvz., galiniam valytuvui ar lango šildymui.

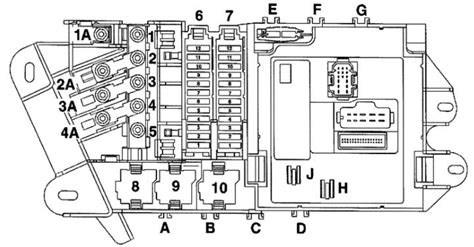

Saugiklių blokų schemos ir komponentų paskirtis
Kiekvienas blokas turi schemą, kurią rasite ant dangtelio vidinės pusės arba automobilio vadove. Atkreipkite dėmesį, kad išdėstymas gali skirtis priklausomai nuo modelio, variklio tipo ir įrangos lygio.
Kairės ir dešinės pusės salono blokų komponentai
| Vieta | Valdomi komponentai |
|---|---|
| Kairysis blokas | Vidaus apšvietimas, valytuvai, centrinis užraktas, langų kėlikliai, garso sistema, prietaisų skydelis. |
| Dešinysis blokas | Oro pagalvės, ABS/ESP sistemos, diagnostikos jungtis (OBD-II), navigacija, stogo langas. |
Saugiklių dėžutės vieta ir schemos: Audi A6 (2008–2011)
Saugiklių tipai, nominalai ir spalvų kodai
Audi A6 C6 naudojami standartiniai, mini ir maksi saugikliai. Labai svarbu naudoti tik gamintojo nurodyto nominalo saugiklius, nes per didelis nominalas gali sukelti gaisrą, o per mažas - perdegti be priežasties.
- Ruda: 7.5A
- Raudona: 10A
- Mėlyna: 15A
- Geltona: 20A
- Balta: 25A
- Žalia: 30A
Saugiklio patikrinimas ir keitimas
Norėdami patikrinti ar pakeisti saugiklį, visada išjunkite uždegimą. Išimkite saugiklį specialiu ištraukikliu ir apžiūrėkite vielą viduje - jei ji nutrūkusi, saugiklis perdegęs. Įdėkite naują saugiklį tik tada, kai įsitikinsite, kad naudojate tokį patį nominalą.
Dažniausios perdegimo priežastys yra trumpasis jungimas dėl pažeistos izoliacijos, per didelė elektros grandinės apkrova, natūralus komponentų senėjimas arba drėgmės poveikis.
