Audi A4 (B6 ir B7 kartų) komforto modulis yra centrinis elektronikos komponentas, atsakingas už daugelį automatizuotų funkcijų, kurios užtikrina vairuotojo ir keleivių patogumą bei saugumą. Šiame straipsnyje aptarsime pagrindines šio bloko funkcijas, dažniausiai pasitaikančius gedimus bei praktinius sprendimus atliekant modifikacijas, tokias kaip veidrodėlių užlenkimo sistemos diegimas.
Komforto bloko funkcijos
Komforto blokas valdo platų spektrą automobilio sistemų. Pagrindinės jų:
- Centrinio užrakto sistema: Valdo durų užrakinimą ir atrakinimą, įskaitant nuotolinį valdymą.
- Langų kėlikliai: Elektrinis langų valdymas.
- Vidaus apšvietimas: Salono, kojų zonos ir bagažinės apšvietimo kontrolė.
- Signalizacija: Apsaugos sistemos įjungimas, išjungimas ir pavojaus signalai.
- Papildomos funkcijos: Šildomi veidrodėliai, stoglangio valdymas bei sėdynių atminties funkcijos (priklausomai nuo komplektacijos).
Veidrodėlių užlenkimo sistemos diegimas (Audi 361 relė)
Vienas populiariausių patobulinimų - elektrinis veidrodėlių užlenkimas. Naudojant Audi 361 relę (4A0907440), galima sutaupyti apie 50 € atsisakant brangių durų modulių, palaikančių šią funkciją.
Reikalingos dalys
- Elektriniai užlenkiami veidrodėliai (tinka ir nuo dešiniavairių modelių).
- Audi 361 relė ir jos lizdas.
- Laidai: 0,35 mm² (signalams) ir 0,5-1 mm² (maitinimui).
- Jungiklis su užlenkimo funkcija (kodas: 8E0959565A).
Sujungimo schema (A4 B6)
Norint teisingai sujungti sistemą, vadovaukitės šia instrukcija (praleiskite fotochrominių veidrodėlių dalį, jei jų neturite):
| Vieta | Jungtis | Paskirtis |
|---|---|---|
| Durų modulis (16-pin, ruda) | T16/9 (rožinis) | Relė 5 (ME) |
| Durų modulis (16-pin, ruda) | T16/10 (mėlynas) | Relė 8 (MA) |
| Durų modulis (12-pin, juoda) | T12/2 (geltonas/violetinis) | Relė 12 (SE) - centrinio signalas |
Svarbi pastaba: Rėlės maitinimas jungiamas prie +12V (kontaktas 15), o įžeminimas (kontaktas 31) - prie kėbulo arba veidrodėlių valdymo svirties 4-ojo kontakto. Atkreipkite dėmesį, kad pajungus šią sistemą per 4-ąjį kontaktą, veidrodėlių reguliavimas gali neveikti, jei jungiklis nėra nustatytas į "Fold" padėtį.
Dažni gedimai ir diagnostika
Dažniausios problemos, susijusios su komforto bloku, pasireiškia per centrinio užrakto, langų ar apšvietimo veikimo sutrikimus. Gedimai dažnai kyla dėl drėgmės patekimo, elektros šuolių arba laidų lūžių durelių lankstų vietose.
Diagnostikos žingsniai:
- Naudokite VCDS diagnostikos įrankį klaidų kodams nuskaityti.

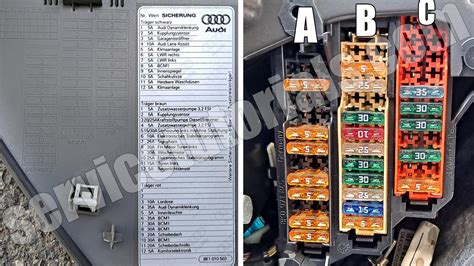

- Patikrinkite saugiklius ir laidų vientisumą (ypač durelių perėjimuose).
- Stebėkite realaus laiko duomenis (pvz., ar blokas mato jungiklio padėtis).
- Keičiant komforto bloką, būtina perrašyti senojo bloko kodavimą (Coding) į naująjį, kad sistemos veiktų sinchroniškai.
Jei po akumuliatoriaus atjungimo neveikia valytuvai (klaida 01753 - Windshield Wiper Motor), tai dažnai rodo Central Electronics modulio klaidingą veikimą, nes šiuose modeliuose valytuvų valdymas yra integruotas į modulį be atskirų relių.
